当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC3548A
LTC3548A技术文档下载：
LTC3548A技术文档产品手册下载
LTC3548A - 典型应用图例：

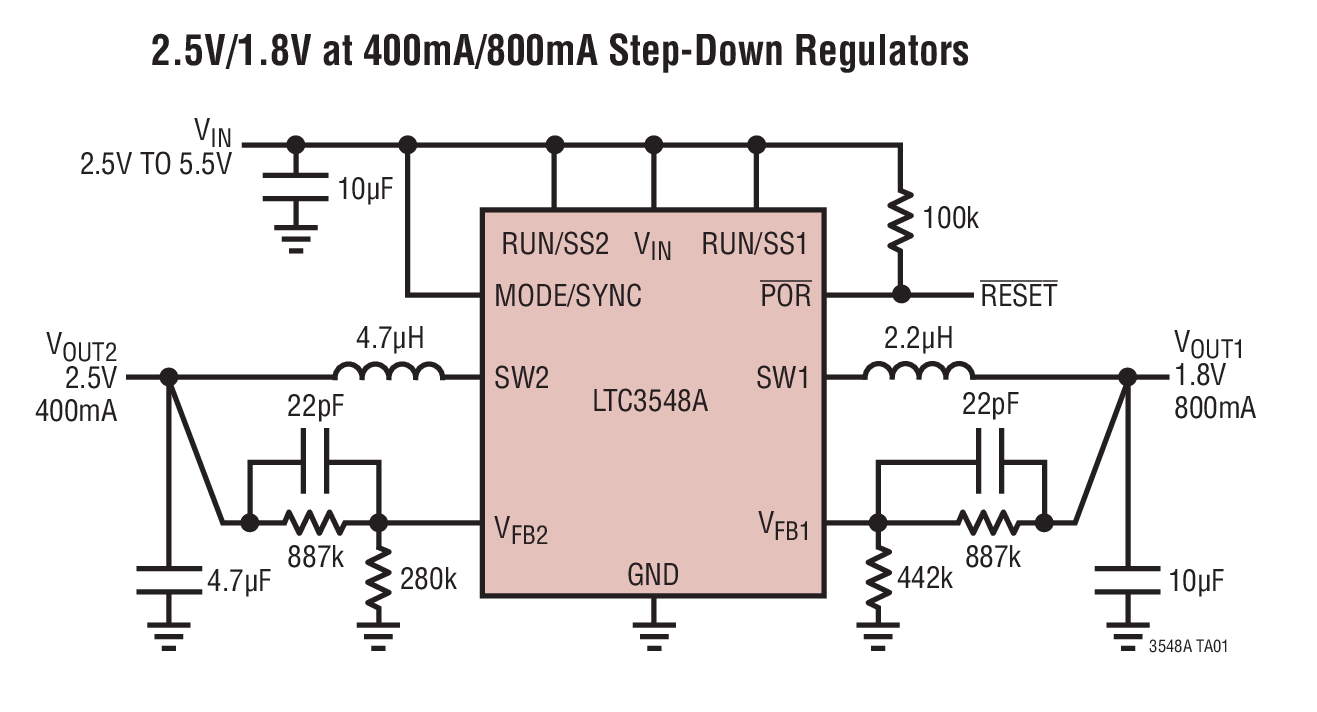

LTC3548A典型应用图例一

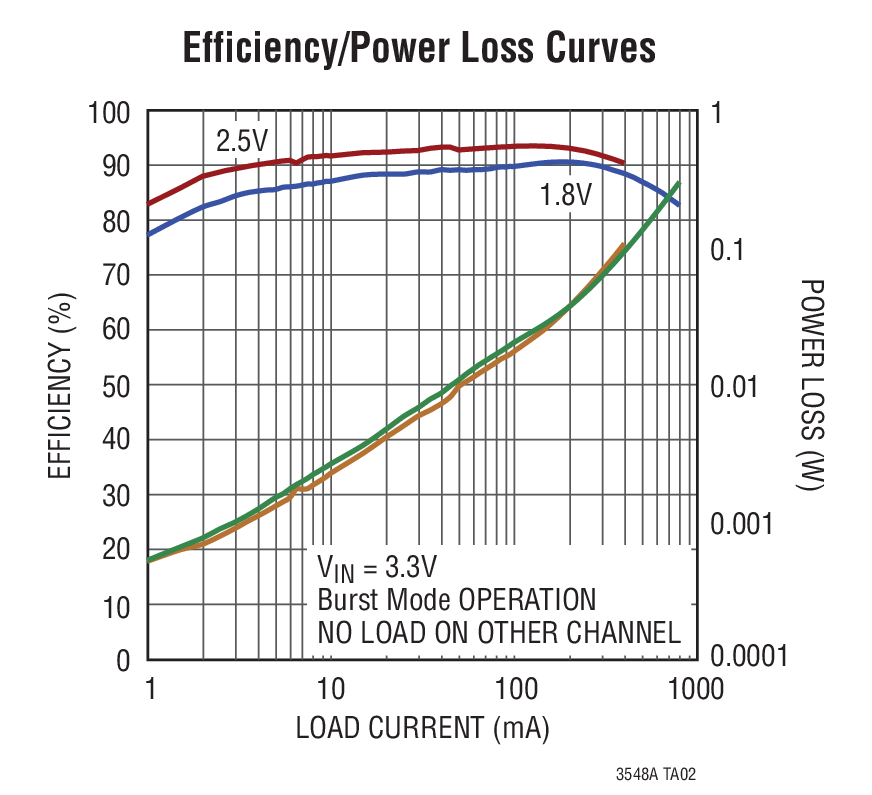

LTC3548A典型应用图例二
LTC3548A - 封装图解：

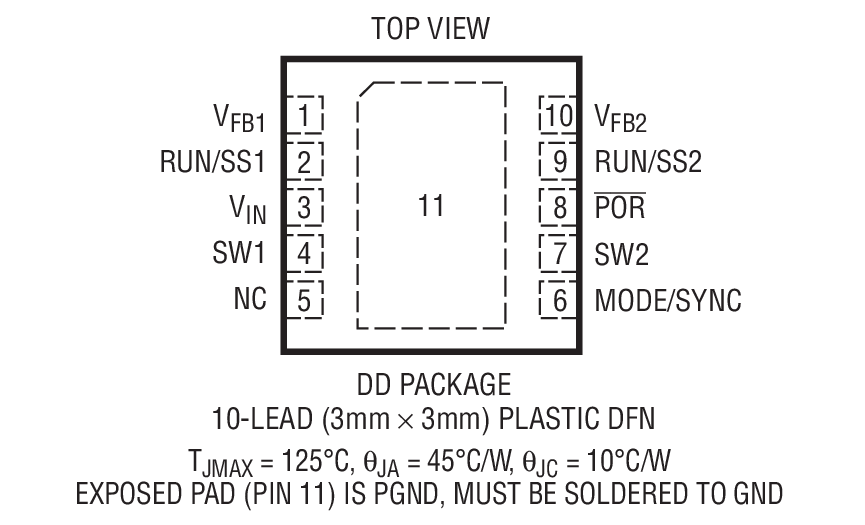

LTC3548A封装图解一

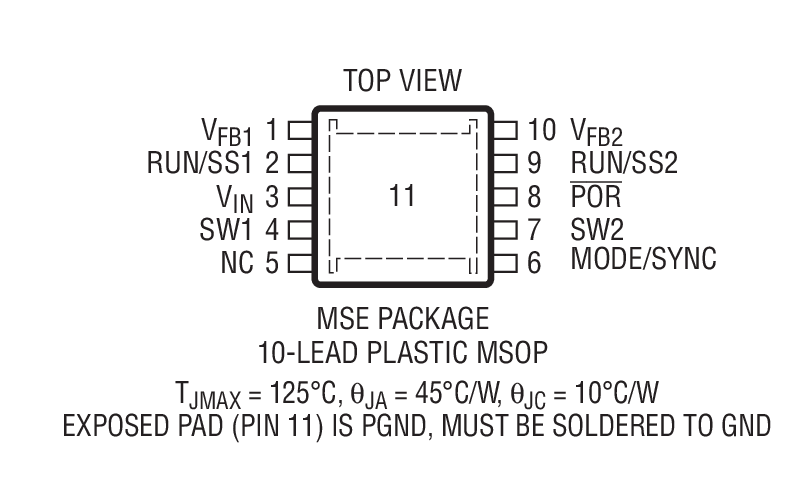

LTC3548A封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3548A介绍

LTC3548A - LTC3548A是双通道、同步、400mA/800mA、2.25MHz 降压型 DC/DC 稳压器

LTC3548A是LINEAR凌力尔特公司的一款多输出降压产品，LTC3548A是LTC3548A是双通道、同步、400mA/800mA、2.25MHz 降压型 DC/DC 稳压器，本站介绍了LTC3548A的封装应用图解、特点和优点、功能等，并给出了与LTC3548A相关的LINEAR元器件型号供参考。

LTC3548A - LTC3548A是双通道、同步、400mA/800mA、2.25MHz 降压型 DC/DC 稳压器 - 多输出降压 - 电源管理 - 凌力尔特

LTC3548A - 双通道、同步、400mA/800mA、2.25MHz 降压型 DC/DC 稳压器

LTC3548A - 双通道、同步、400mA/800mA、2.25MHz 降压型 DC/DC 稳压器 - Linear Technology（凌力尔特）

功能描述

LTC3548A 是一款双通道、恒定频率、同步降压型 DC/DC 转换器。这款面向低功率应用的器件可在一个 2.5V 至 5.5V 的输入电压范围内运作，并具有一个 2.25MHz 的恒定开关频率，因而允许使用纤巧、低成本的电容器和电感器，高度 ≤1mm。每个输出电压均可在 0.6V 至 5V 的范围内调节。内部同步 0.35Ω、0.7A/1.2A 功率开关能够在无需采用外部肖特基二极管的情况下实现高效率。

该器件提供了一个用户可选模式输入，以便用户在纹波噪声和低功率效率两者之间进行权衡折衷。突发模式操作可在轻负载条件下提供极高的效率，而脉冲跳跃模式则可在轻负载条件下实现最低的纹波噪声。

为了进一步延长电池的运行时间，P沟道 MOSFET 在压降条件下 (100% 占空比) 连续导通，两个通道所吸收的总静态电流仅为 40µA。在停机模式中，该器件的吸收电流 <1µA。

特点
  • 高效率：达 95%
  • 低纹波 (<35mVP-P) 突发模式 (Burst Mode) 操作；IQ = 40μA
  • 2.25MHz 恒定频率操作
  • 高开关电流：0.7A 和 1.2A
  • 无需肖特基二极管
  • 低 RDS(ON) 内部开关：0.35Ω
  • 旨在获得超卓的电压和负载瞬态响应的电流模式操作
  • 短路保护功能
  • 低压差操作：100% 占空比
  • 超低停机电流：IQ < 1μA
  • 输出电压范围从 5V 到低至 0.6V
  • 上电复位输出
  • 可在外部进行同步的振荡器
  • 可任选的外部软起动功能
  • 小巧的耐热性能增强型 MSOP 和 3mm x 3mm DFN 封装
    • 应用
  • PDA/掌上型个人电脑
  • 数码相机
  • 蜂窝电话
  • 无线和 DSL 调制解调器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3548AEDD#PBF 3x3 DFN-10 E $3.71 $2.60
    LTC3548AEDD#TRPBF 3x3 DFN-10 E $2.66
    LTC3548AEMSE#PBF MS-10E E $3.71 $2.60
    LTC3548AEMSE#TRPBF MS-10E E $2.66
    LTC3548AIDD#PBF 3x3 DFN-10 I $4.27 $2.99
    LTC3548AIDD#TRPBF 3x3 DFN-10 I $3.05
    LTC3548AIMSE#PBF MS-10E I $4.27 $2.99
    LTC3548AIMSE#TRPBF MS-10E I $3.05
