LTC3406A - 采用 ThinSOT 封装的 1.5MHz、600mA 同步降压型稳压器

LTC3406A - 采用 ThinSOT 封装的 1.5MHz、600mA 同步降压型稳压器 - Linear Technology（凌力尔特）

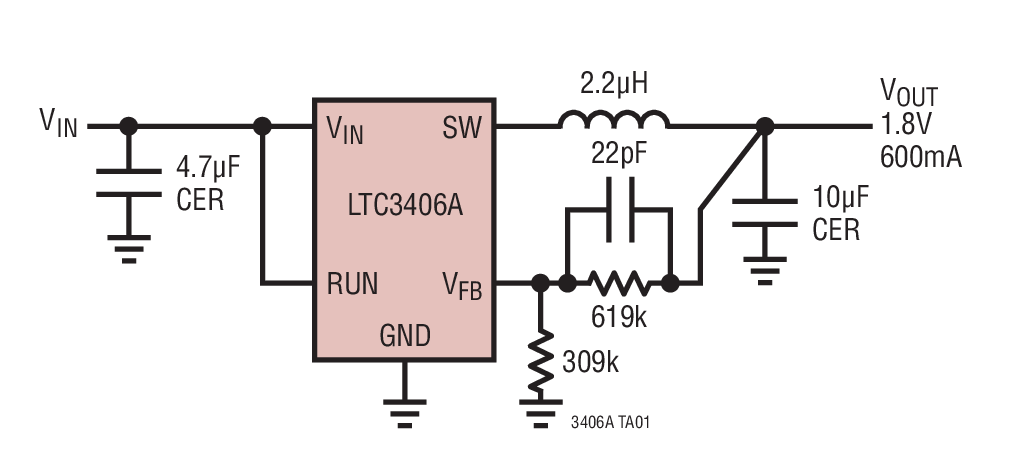

LTC3406A 是一款采用恒定频率、电流模式架构的高效率单片式同步降压型稳压器。操作期间的电源电流仅为 20μA，在停机状态下则降至 ≤1μA。2.5V 至 5.5V 的输入电压范围使得 LTC3406A 成为单节锂离子电池供电型应用的理想选择。100% 的占空比实现了低压差操作，并延长了便携式系统中的电池工作时间。自动突发模式操作提高了轻负载条件下的效率，从而进一步延长了电池的运行时间。

在内部将开关频率设定为 1.5MHz，因而允许采用小的表面贴装型电感器和电容器。内部同步开关提高了效率，并免除了增设一个外部肖特基二极管的需要。利用 0.6V 反馈基准电压能够容易地对低输出电压提供支持。LTC3406A 采用扁平 (高度仅 1mm) ThinSOT 封装。

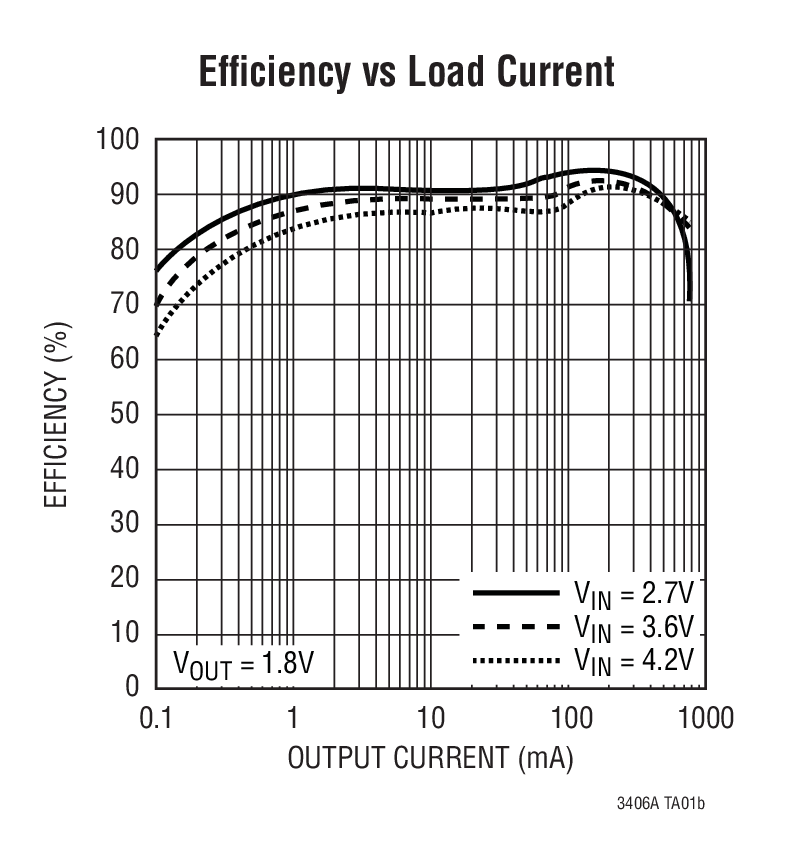

高效率：达 96%

非常低的静态电流：仅 20μA

在突发模式 ( Burst Mode ) 操作期间实现低输出纹波电压

输出电流为 600mA

输入电压范围为 2.5V 至 5.5V

1.5MHz 恒定频率操作

无需肖特基二极管

低压差操作：100% 占空比

±2% 0.6V 基准

停机模式中的电源电流消耗 ≤1μA

内部软起动电路限制了涌入电流

旨在实现卓越电压和负载瞬态响应的电流模式操作

过热保护

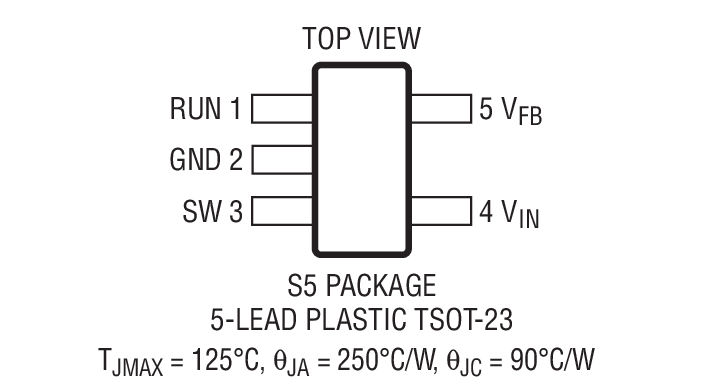

扁平 ( 高度仅1mm ) ThinSOTTM 封装

蜂窝电话

无线和 DSL 调制解调器

数码相机

媒体播放器

便携式仪器

负载点调节

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC3406AES5#TRMPBF	SOT-23	E	$2.61	$1.88
LTC3406AES5#TRPBF	SOT-23	E	$2.61	$1.83
LTC3406AIS5#PBF	SOT-23	I	$3.00
LTC3406AIS5#TRMPBF	SOT-23	I	$3.00	$2.15
LTC3406AIS5#TRPBF	SOT-23	I	$3.00	$2.10
