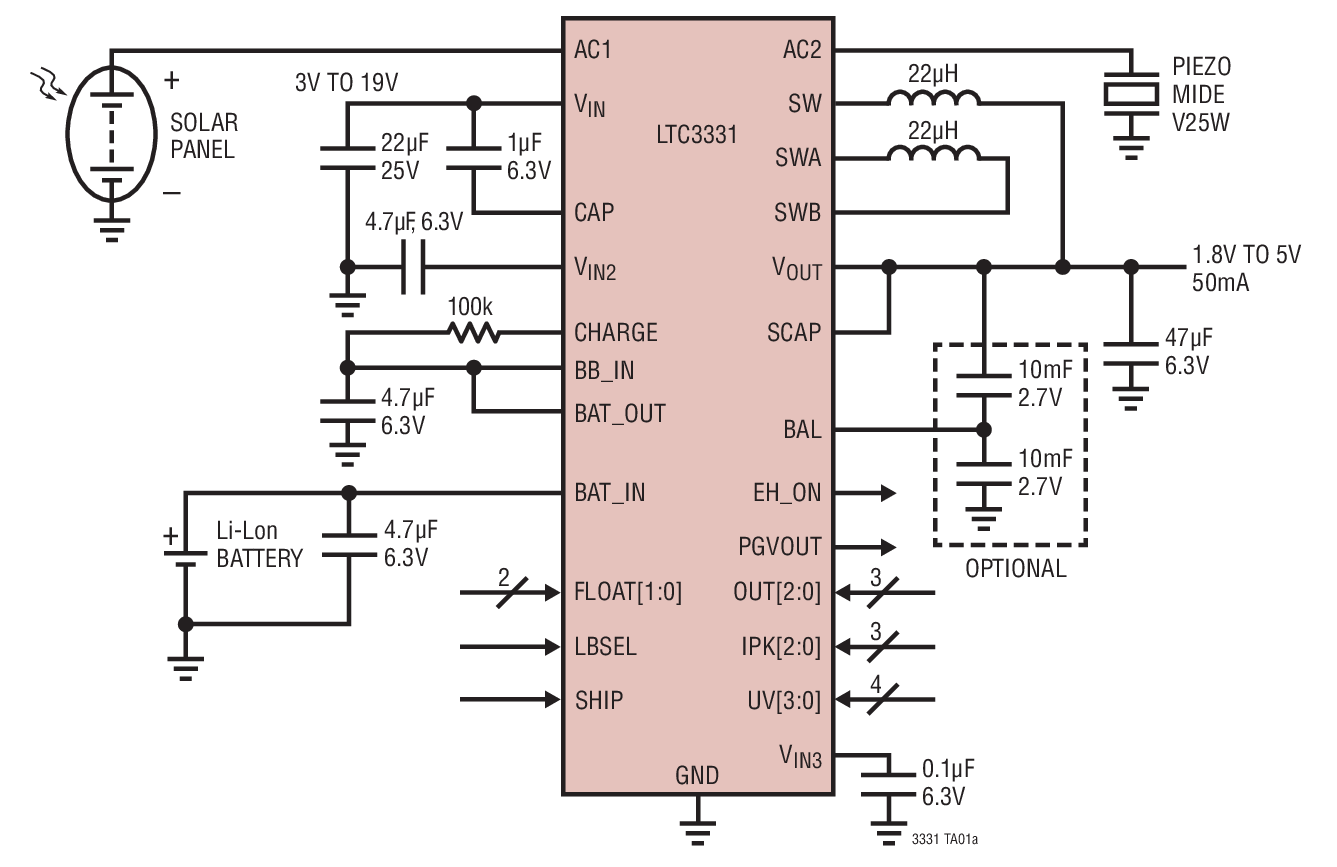

LTC3331典型应用图例一

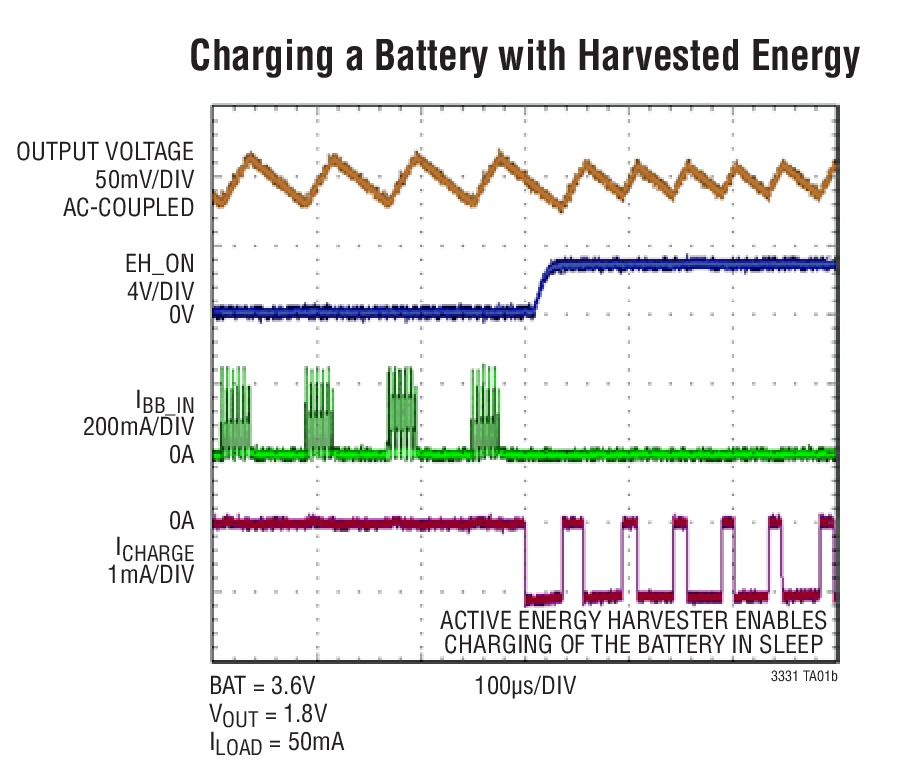

LTC3331典型应用图例二
LTC3331 - 封装图解:

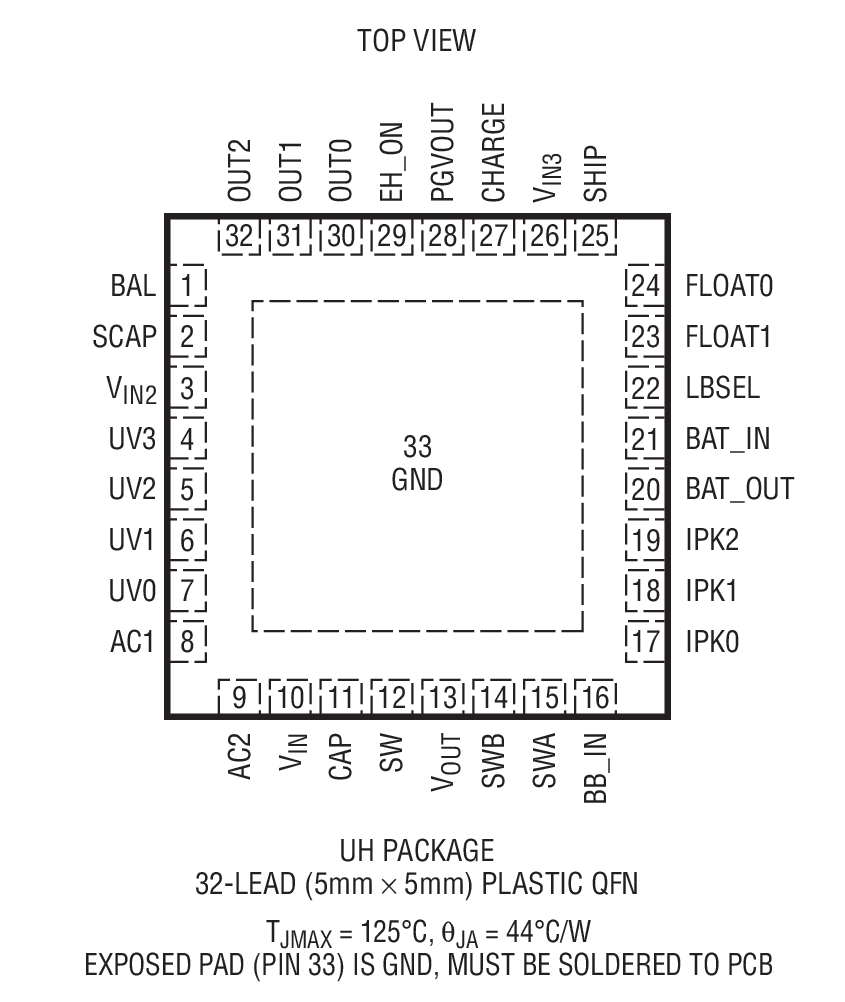

LTC3331封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC3331介绍
LTC3331 - LTC3331是具能量收集电池充电器的毫微功率降压-升压型 DC/DC 转换器

LTC3331是Linear公司的一款能量收集产品,LTC3331是具能量收集电池充电器的毫微功率降压-升压型 DC/DC 转换器,本站介绍了LTC3331的封装应用图解、特点和优点、功能等,并给出了与LTC3331相关的凌力尔特元器件型号供参考。

LTC3331 - 具能量收集电池充电器的毫微功率降压-升压型 DC/DC 转换器

LTC3331 - 具能量收集电池充电器的毫微功率降压-升压型 DC/DC 转换器 - Linear Technology(凌力尔特)

功能描述

LTC3331 集成了一个高电压能量收集电源和一个由可再充电电池供电的降压-升压型 DC/DC 转换器,可创建一款面向可替代能源应用的单输出电源。一个 10mA 分流器允许利用收集能量进行电池的简单充电,而一种低电池电量断接功能则用于避免电池发生深度放电。由一个集成型全波桥式整流器和一个高电压降压 DC/DC 组成的能量收集电源负责从压电源、太阳能或磁源收集能量。任一 DC/DC 转换器皆能给单个输出提供电能。降压转换器可在收集能量可用的情况下运作,因而能够把分流充电器所需并从电池吸收的静态电流减小至 200nA,从而可延长电池的寿命。当没有收集能量可用时,降压-升压转换器将只给 VOUT 供电。

另外,该器件还集成了一个超级电容器平衡器,故可增加输出存储。针对输入和输出的电压和电流设定值均可通过引脚搭接的逻辑输入来设置。LTC3331 采用 5mm x 5mm QFN-32 封装。

特点
  • 具输入优先排序器的双输入、单输出 DC/DC 转换器 能量收集输入:3.0V 至 19V 降压 DC/DC 转换器 电池输入:高达 4.2V 降压-升压 DC/DC 转换器
  • 具可编程浮动电压的 10mA 并联电池充电器:3.45V,4.0V,4.1V,4.2V
  • 低电池电量断接
  • 超低静态电流:在无负载时为 950nA
  • 集成型超级电容器平衡器
  • 输出电流高达 50mA
  • 可编程 DC/DC 输出电压,降压 UVLO 和降压-升压峰值输入电流
  • 集成型低损耗全波桥式整流器
  • 输入保护性分流器:在 VIN ≥ 20V 条件下高达 25mA
  • 5mm x 5mm QFN-32 封装
  • 应用
  • 能量收集
  • 具电池后备的太阳能供电型系统
  • 无线 HVAC 传感器和安保设备
  • 移动资产跟踪
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3331EUH#PBF 5x5 QFN-32 E $5.07 $3.55
    LTC3331EUH#TRPBF 5x5 QFN-32 E $3.61
    LTC3331IUH#PBF 5x5 QFN-32 I $5.57 $3.90
    LTC3331IUH#TRPBF 5x5 QFN-32 I $3.96
