当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC3209
LTC3209技术文档下载：
LTC3209技术文档产品手册下载
LTC3209 - 典型应用图例：

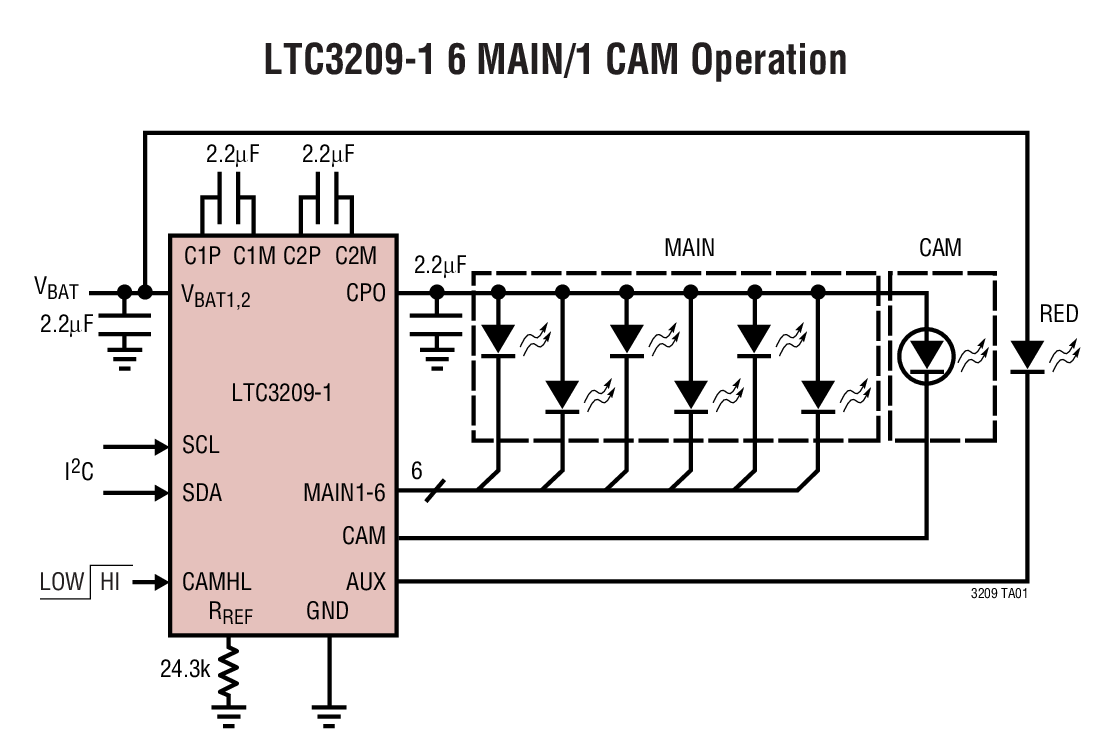

LTC3209典型应用图例一

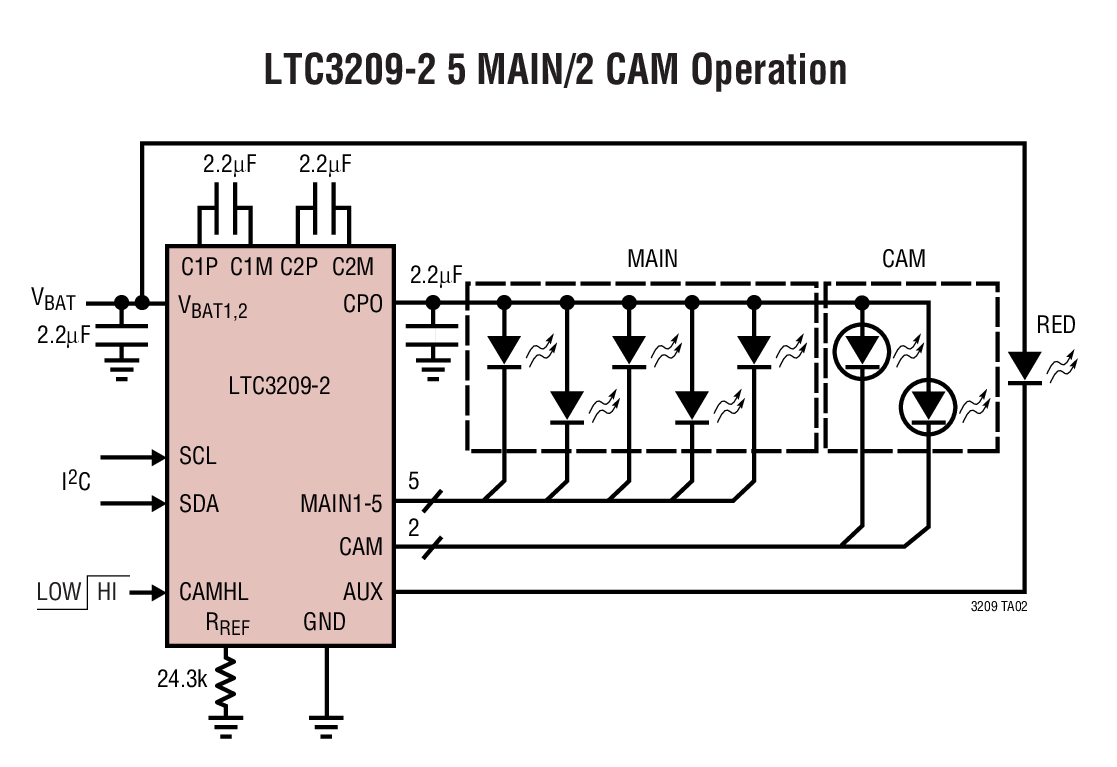

LTC3209典型应用图例二
LTC3209 - 封装图解：

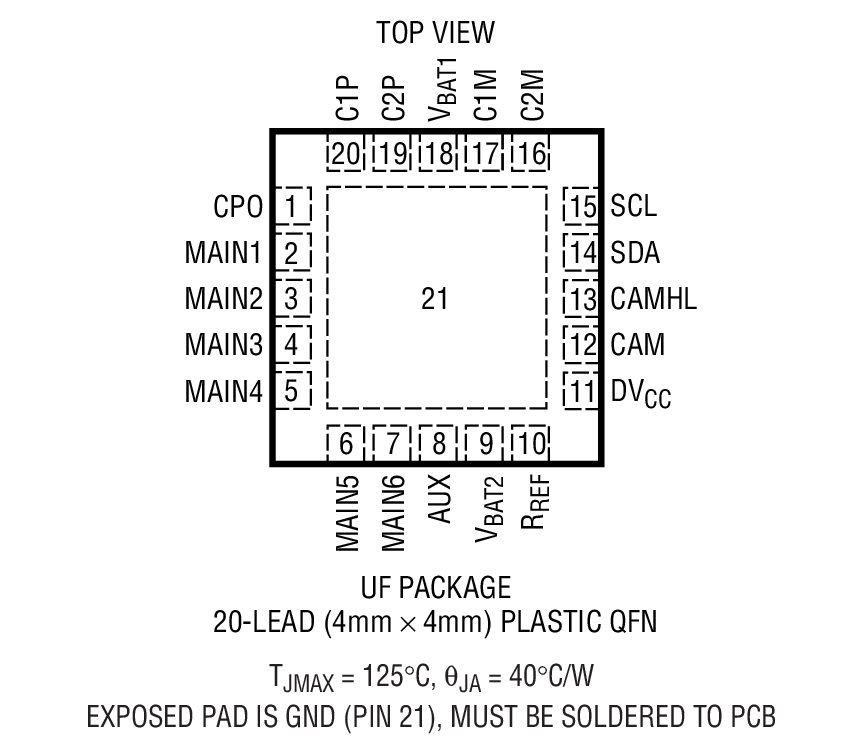

LTC3209封装图解一

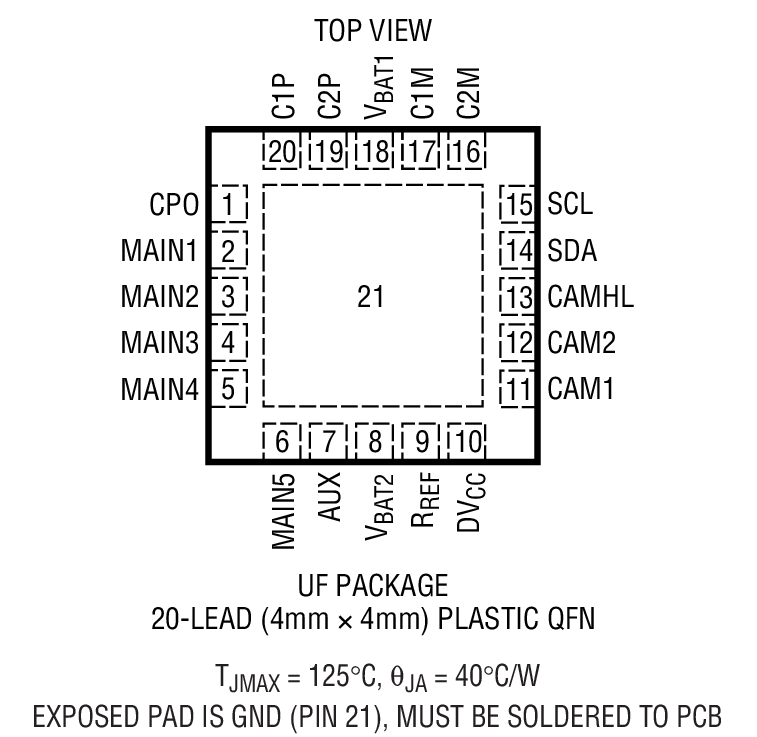

LTC3209封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3209介绍

LTC3209 - LTC3209是600mA 主/相机 LED 控制器

LTC3209是LINEAR凌力尔特公司的一款无电感器型 (充电泵) LED 驱动器产品，LTC3209是LTC3209是600mA 主/相机 LED 控制器，本站介绍了LTC3209的封装应用图解、特点和优点、功能等，并给出了与LTC3209相关的LINEAR元器件型号供参考。

LTC3209 - LTC3209是600mA 主/相机 LED 控制器 - 无电感器型 (充电泵) LED 驱动器 - 电源管理 - 凌力尔特

LTC3209 - 600mA 主/相机 LED 控制器

LTC3209 - 600mA 主/相机 LED 控制器 - Linear Technology（凌力尔特）

功能描述

LTC3209-1 / LTC3209-2 是高集成度多显示屏 LED 控制器。这些器件包括一个高效、低噪声充电泵，用于向主、相机和辅助 LED 显示屏供电。LTC3209-1/LTC3209-2 只需 4 个小的陶瓷电容器和 1 个电流设定电阻器，就可形成一个完整的 LED 电源和电流控制器。

主 / 相机 / 辅助显示屏的最大电流采用单个电阻器来设定。每个 LED 的电流由一个精准的内部电流源来控制。所有显示屏的调光和接通/断开控制均通过二线式 I2C 串行接口来实现。主显示屏可提供 256 种亮度状态，相机显示屏可提供 16 种亮度状态，而辅助显示屏则能提供 4 种亮度状态。

充电泵可根据 LED 电流源两端的电压来优化效率。器件加电后进入 1x 模式，并将在任一被使能的主或相机 LED 电流源开始进入压降状态时自动切换至升压模式。第一个压降将把器件切换至 1.5x 模式，随后的压降则把器件切换至 2x? 模式。当一个数据位通过 I2C 端口更新时，器件将被复位至 1x 模式。这两款器件采用 4mm × 4mm 20 引脚 QFN 封装。
特点
  • 多模式充电泵可提供高达 94% 的效率 (1x、1.5x、2x)
  • 高达 600mA 的总输出电流
  • LTC3209-1：8 个电流源可用作 6 个 25mA 主 (MAIN) 显示屏、1 个 400mA 相机 (CAM) 显示屏和 1 个 15mA 辅 (AUX) 显示屏
  • LTC3209-2：8 个电流源可用作 5 个 25mA 主显示屏、2 个 200mA 相机显示屏和 1 个 15mA 辅助显示屏
  • LED 接通/断开和亮度等级可采用二线式 I2CTM? 接口来设置
  • 用于产生电源的自动充电泵模式切换或固定模式
  • 低噪声恒定频率操作*
  • 内部软起动功能限制了启动和模式切换期间的涌入电流
  • 短路保护 / 热保护 / LED 开路或短路保护
  • 主显示屏具有 256 个亮度等级
  • 相机显示屏具有 16 个亮度等级
  • 辅助显示屏具有 4 个亮度等级
  • 20 引脚 (4mm × 4mm) QFN 封装
    • 应用
  • 视频 / 采用 QVGA+ 显示屏的蜂窝电话 ?
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3209EUF-1 4x4 QFN-20 E $2.57 $1.80
    LTC3209EUF-1#PBF 4x4 QFN-20 E $2.57 $1.80
    LTC3209EUF-1#TR 4x4 QFN-20 E $1.86
    LTC3209EUF-1#TRPBF 4x4 QFN-20 E $1.86
    LTC3209EUF-2 4x4 QFN-20 E $2.57 $1.80
    LTC3209EUF-2#PBF 4x4 QFN-20 E $2.57 $1.80
    LTC3209EUF-2#TR 4x4 QFN-20 E $1.86
    LTC3209EUF-2#TRPBF 4x4 QFN-20 E $1.86
