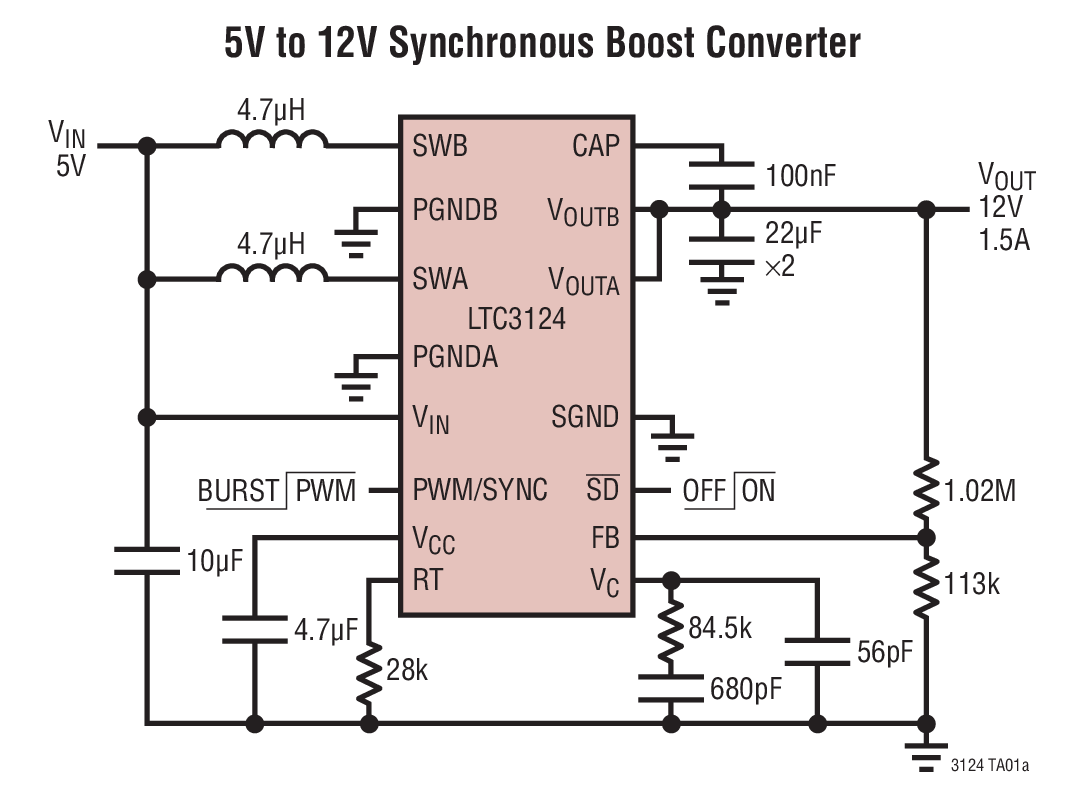

LTC3124典型应用图例一

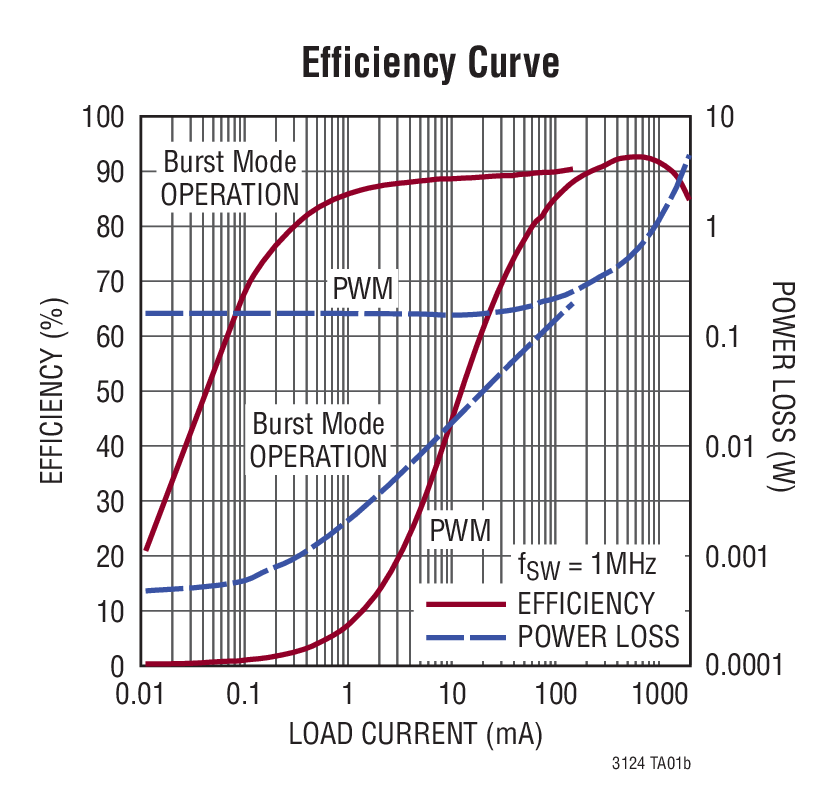

LTC3124典型应用图例二
LTC3124 - 封装图解：

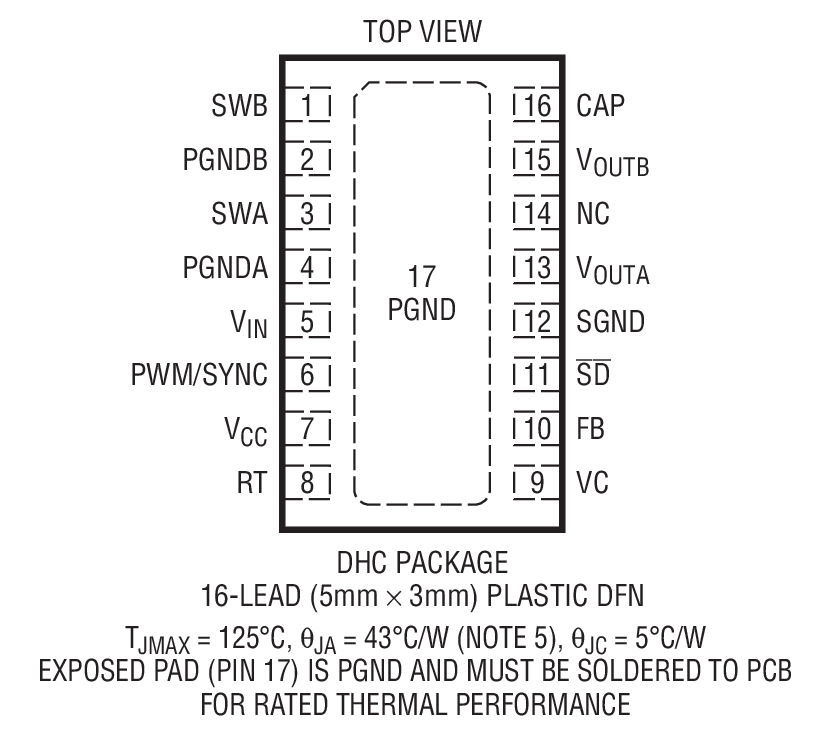

LTC3124封装图解一

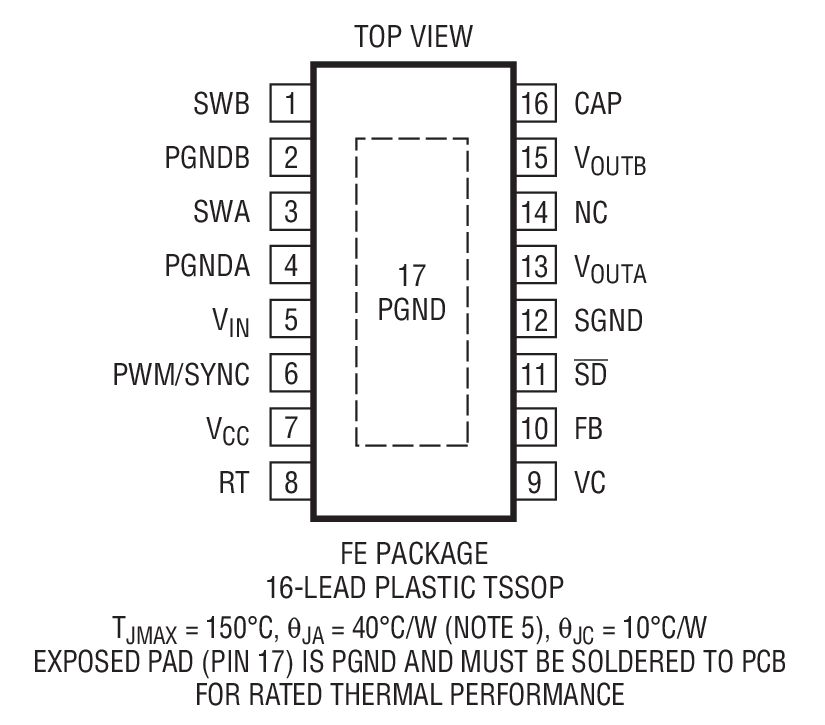

LTC3124封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3124介绍

LTC3124 - LTC3124是具输出断接功能的 15V、5A 两相同步升压型 DC/DC 转换器

LTC3124是LINEAR凌力尔特公司的一款内部电源开关产品，LTC3124是LTC3124是具输出断接功能的 15V、5A 两相同步升压型 DC/DC 转换器，本站介绍了LTC3124的封装应用图解、特点和优点、功能等，并给出了与LTC3124相关的LINEAR元器件型号供参考。

LTC3124 - LTC3124是具输出断接功能的 15V、5A 两相同步升压型 DC/DC 转换器 - 内部电源开关 - 电源管理 - 凌力尔特

LTC3124 - 具输出断接功能的 15V、5A 两相同步升压型 DC/DC 转换器

LTC3124 - 具输出断接功能的 15V、5A 两相同步升压型 DC/DC 转换器 - Linear Technology（凌力尔特）

功能描述

LTC3124 是一款两相、同步升压型 DC/DC 转换器，其具有真正的输出断接和浪涌电流限制功能，可提供高达 15V 的输出电压。两相操作显著地降低了峰值电感器和电容器纹波电流，从而最大限度地缩减了电感器和电容器尺寸。每相 2.5A 的电流限值以及设置高达 15V 输出电压的能力使 LTC3124 非常适合于众多要求苛刻的应用。一旦起动，器件操作将在输入低至 500mV 的情况下持续进行。

LTC3124 的开关频率可设置在100kHz 至 3MHz 之间以优化应用，可实现最高的效率或最小的解决方案占板面积。对于那些对噪声敏感的应用，可使振荡器同步至一个外部时钟。可选的突发模式操作将静态电流减小至 25μA，从而在整个负载范围内确保了高效率。内部软起动功能可限制启动期间的浪涌电流。

该器件的其他特点包括<1μA 的停机电流以及短路、热过载和输出过压情况下的稳健保护功能。

LTC3124 采用 16引脚 DFN 封装和耐热性能增强型 TSSOP 封装。

特点
  • VIN 范围：1.8V 至 5.5V (启动之后为 500mV)
  • 可调输出电压：2.5V 至 15V
  • 1.5A 输出电流 (对于 VIN = 5V 和 VOUT = 12V)
  • 双相控制可降低输出电压纹波
  • 当停机时输出与输入断接
  • 同步整流：效率高达 95%
  • 浪涌电流限制
  • 高达 3MHz 的可编程开关频率可同步至外部时钟
  • 可选的突发模式 (Burst Mode) 操作：25μA IQ
  • 输出过压保护
  • 内部软起动
  • 在停机模式中 IQ < 1μA
  • 16 引脚、耐热性能增强型 3mm x 5mm x 0.75mm DFN 封装和 TSSOP 封装
    • 应用
  • RF、微波功率放大器
  • 压电式执行器
  • 小型 DC 电机、热敏打印机
  • 从电池、5V 或后备电容器产生 12V 模拟电源轨
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3124EDHC#PBF 5x3 DFN-16 E $4.66 $3.26
    LTC3124EDHC#TRPBF 5x3 DFN-16 E $3.32
    LTC3124EFE#PBF TSSOP-16 E $4.66 $3.26
    LTC3124EFE#TRPBF TSSOP-16 E $3.32
    LTC3124HFE#PBF TSSOP-16 H $5.71 $4.00
    LTC3124HFE#TRPBF TSSOP-16 H $4.06
    LTC3124IDHC#PBF 5x3 DFN-16 I $5.36 $3.75
    LTC3124IDHC#TRPBF 5x3 DFN-16 I $3.81
    LTC3124IFE#PBF TSSOP-16 I $5.36 $3.75
    LTC3124IFE#TRPBF TSSOP-16 I $3.81
