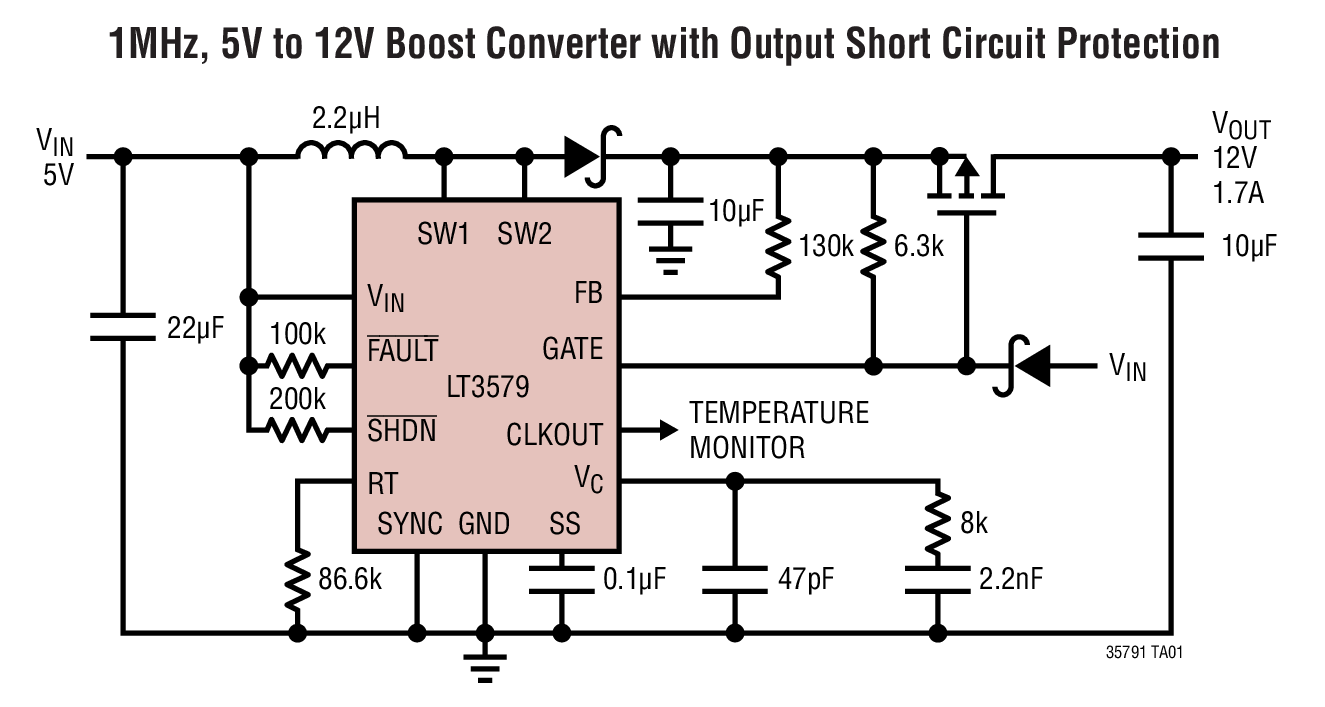

LT3579典型应用图例一

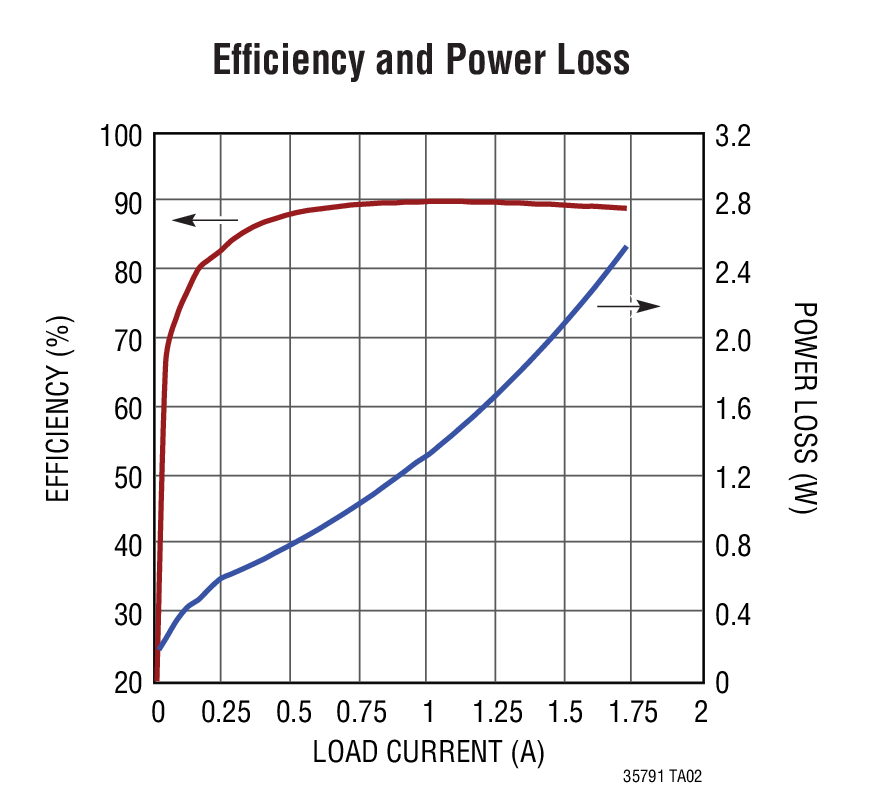

LT3579典型应用图例二
LT3579 - 封装图解：

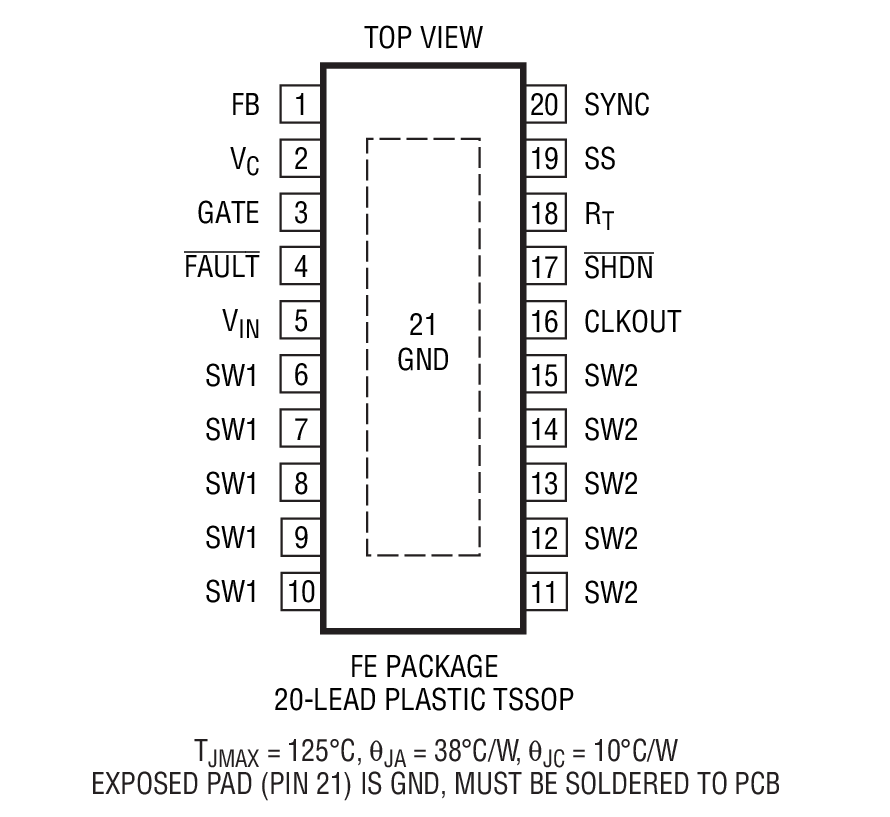

LT3579封装图解一

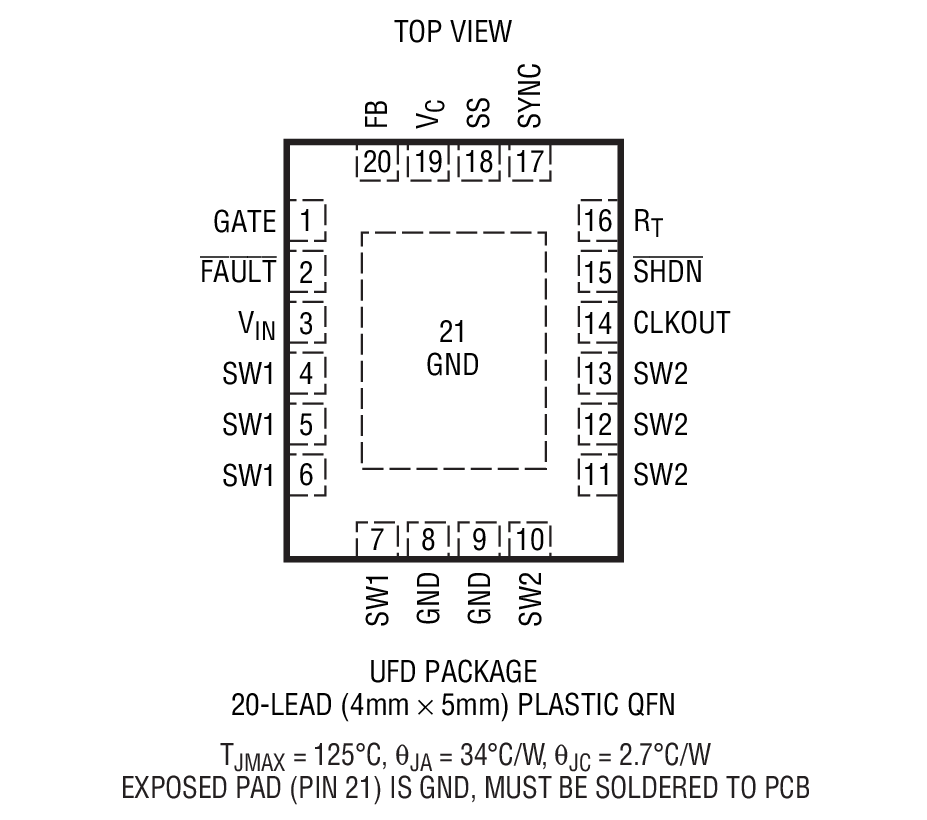

LT3579封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT3579介绍

LT3579 - LT3579是具故障保护功能的 6A、升压 / 负输出 DC/DC 转换器

LT3579是LINEAR凌力尔特公司的一款负输出稳压器产品，LT3579是LT3579是具故障保护功能的 6A、升压 / 负输出 DC/DC 转换器，本站介绍了LT3579的封装应用图解、特点和优点、功能等，并给出了与LT3579相关的LINEAR元器件型号供参考。

LT3579 - LT3579是具故障保护功能的 6A、升压 / 负输出 DC/DC 转换器 - 负输出稳压器 - 电源管理 - 凌力尔特

LT3579 - 具故障保护功能的 6A、升压 / 负输出 DC/DC 转换器

LT3579 - 具故障保护功能的 6A、升压 / 负输出 DC/DC 转换器 - Linear Technology（凌力尔特）

功能描述

LT3579 是一款具内置故障保护功能的 PWM DC/DC 转换器，旨在帮助提供针对输出短路、输入/输出过压和过热情况的保护作用。该器件包括一个 42V 主开关和一个可连接在一起的 42V 从开关，以提供一个 6A 的总电流限值。

LT3579 是众多局部电源设计的理想选择。它可以容易地通过配置而成为升压、SEPIC、负输出或反激式结构，并能够从一个 5V 输入产生 12V/1.7A 或 –12V/1.2A 输出。此外，LT3579 的从开关还允许将该器件配置成高电压、高功率充电泵拓扑结构，这种拓扑结构具有非常高的效率，而且所需的组件少于传统电路。

LT3579 的开关频率范围可设定在 200kHz 至 2.5MHz 之间。该器件可在内部进行定时，其时钟振荡频率由连接在 RT 引脚和地之间的电阻器来设定，或者，也可以使其同步至一个外部时钟。时钟信号的一个缓冲版本从 CLKOUT 引脚排出，并可用于将其他兼容型开关稳压器 IC 同步至 LT3579。

LT3579 还具有创新的 SHDN 引脚电路，因而可接受缓慢变化的输入信号，并提供了一种可调的欠压闭锁功能。另外，这款器件还集成了诸如频率折返和软起动等附加功能。LT3579 采用 20 引脚 TSSOP 封装和 20 引脚 4mm x 5mm QFN 封装。

特点
  • 6A、42V 组合式电源开关
  • 输出短路保护
  • 宽输入范围：工作时为 2.5V 至 16V，最大瞬态电压为 40V
  • LT3579-1：可执行双相操作
  • 主 / 从 (3.4A / 2.6A) 开关设计
  • 可由用户进行配置的欠压闭锁
  • 可以容易地配置成一个升压、SEPIC、负输出或反激式转换器
  • 低 VCESAT 开关：在 5.5A 时为 250mV (典型值)
  • 可同步至外部时钟
  • 可对其他开关稳压器进行同步处理
  • 高增益 SHDN 引脚可接受缓慢变化的输入信号
  • 20 引脚 TSSOP 封装和 20 引脚 4mm x 5mm QFN 封装
    • 应用
  • 局部电源
  • 真空荧光显示屏 (VFD) 偏置电源
  • TFT-LCD 偏置电源
  • 汽车引擎控制单元 (ECU) 电源
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3579EFE-1#PBF TSSOP-20 E $4.93 $3.45
    LT3579EFE-1#TRPBF TSSOP-20 E $3.51
    LT3579EFE#PBF TSSOP-20 E $4.93 $3.45
    LT3579EFE#TRPBF TSSOP-20 E $3.51
    LT3579EUFD-1#PBF 4x5 QFN-20 E $4.71 $3.30
    LT3579EUFD-1#TRPBF 4x5 QFN-20 E $3.36
    LT3579EUFD#PBF 4x5 QFN-20 E $4.71 $3.30
    LT3579EUFD#TRPBF 4x5 QFN-20 E $3.36
    LT3579IFE-1#PBF TSSOP-20 I $5.47 $3.83
    LT3579IFE-1#TRPBF TSSOP-20 I $3.89
    LT3579IFE#PBF TSSOP-20 I $5.47 $3.83
    LT3579IFE#TRPBF TSSOP-20 I $3.89
    LT3579IUFD-1#PBF 4x5 QFN-20 I $5.24 $3.67
    LT3579IUFD-1#TRPBF 4x5 QFN-20 I $3.73
    LT3579IUFD#PBF 4x5 QFN-20 I $5.24 $3.67
    LT3579IUFD#TRPBF 4x5 QFN-20 I $3.73
