LTC3121 - 具输出断接功能的 15V、1.5A 同步升压型 DC/DC 转换器

LTC3121 - 具输出断接功能的 15V、1.5A 同步升压型 DC/DC 转换器 - Linear Technology（凌力尔特）

功能描述

LTC3121 是一款同步升压型 DC/DC 转换器，具有真正的输出断接和浪涌电流限制功能。1.5A 的电流限值以及设置高达 15V 输出电压的能力使 LTC3121 非常适合于众多要求苛刻的应用。一旦起动，器件操作将在输入低至 500mV 的情况下持续进行，从而延长了许多应用中的运行时间。

LTC3121 在停机模式中具有输出断接能力，从而大幅度地减少了输入电源消耗并使 VOUT 能完全放电。100kHz 至 3MHz 的可调 PWM 开关频率优化了应用，可实现最高的效率或最小的解决方案占板面积。对于那些对噪声敏感的应用，也可使振荡器同步至一个外部时钟。可选的突发模式操作将静态电流减小至 25μA，从而在整个负载范围内确保了高效率。内部软起动功能可限制启动期间的浪涌电流。

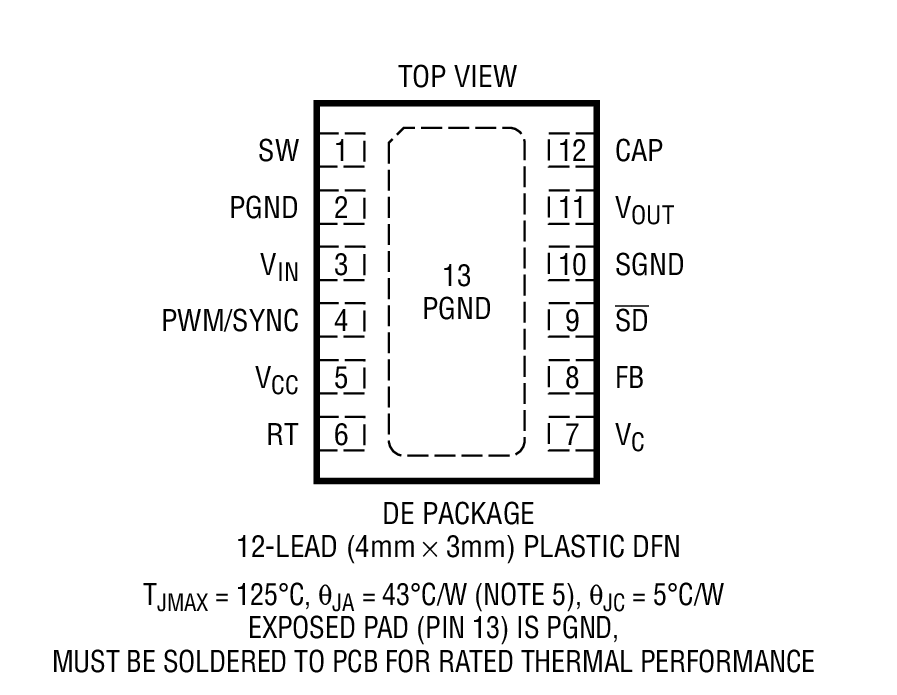

该器件的其他特点包括 <1μA 的停机电流以及短路、热过载和输出过压情况下的稳健保护功能。LTC3121 采用扁平 12 引脚 (3mm x 4mm x 0.75mm) DFN 封装。

特点

VIN 范围：1.8V 至 5.5V，启动之后为 500mV

输出电压范围：2.2V 至 15V

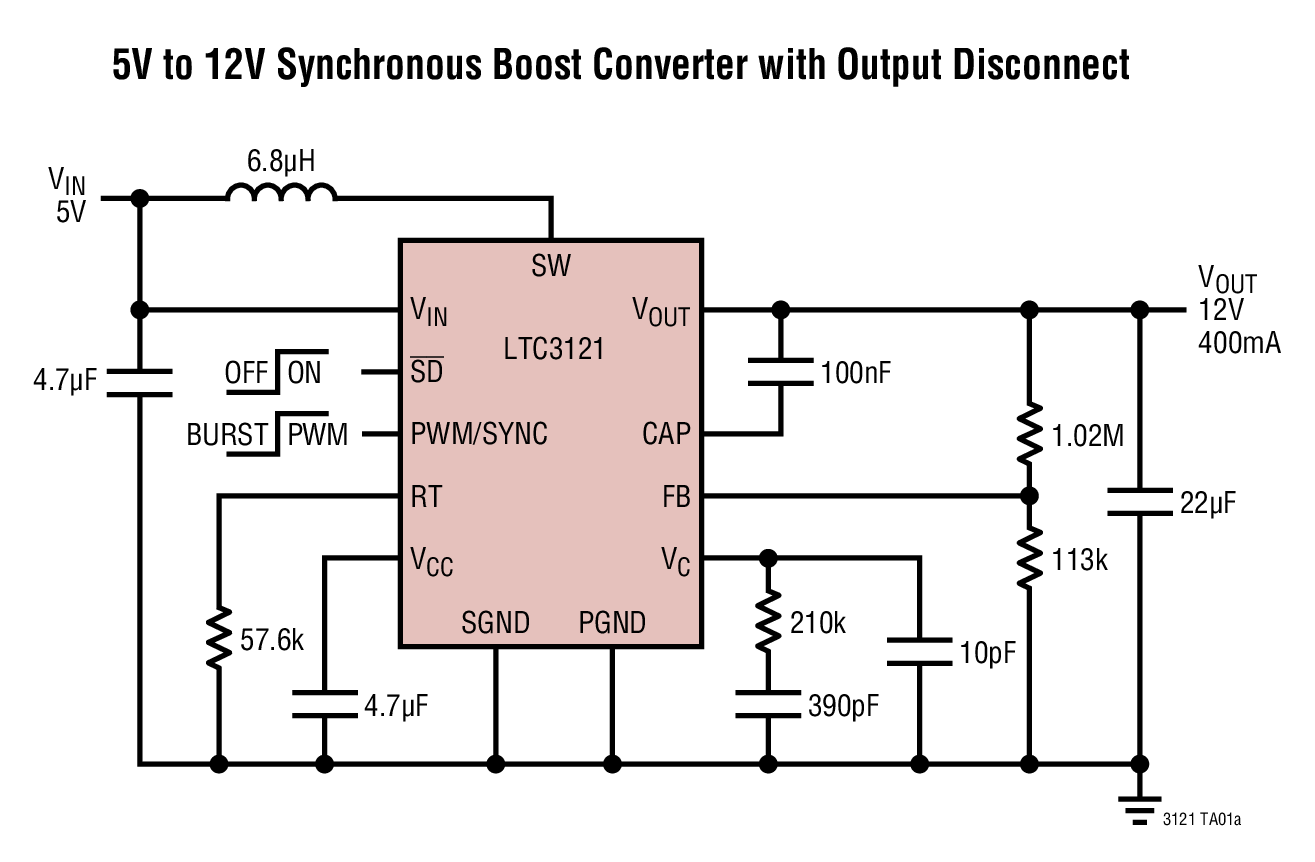

400mA 连续输出电流 (对于 VIN = 5V 和 VOUT = 12V)

当停机时输出与输入断接

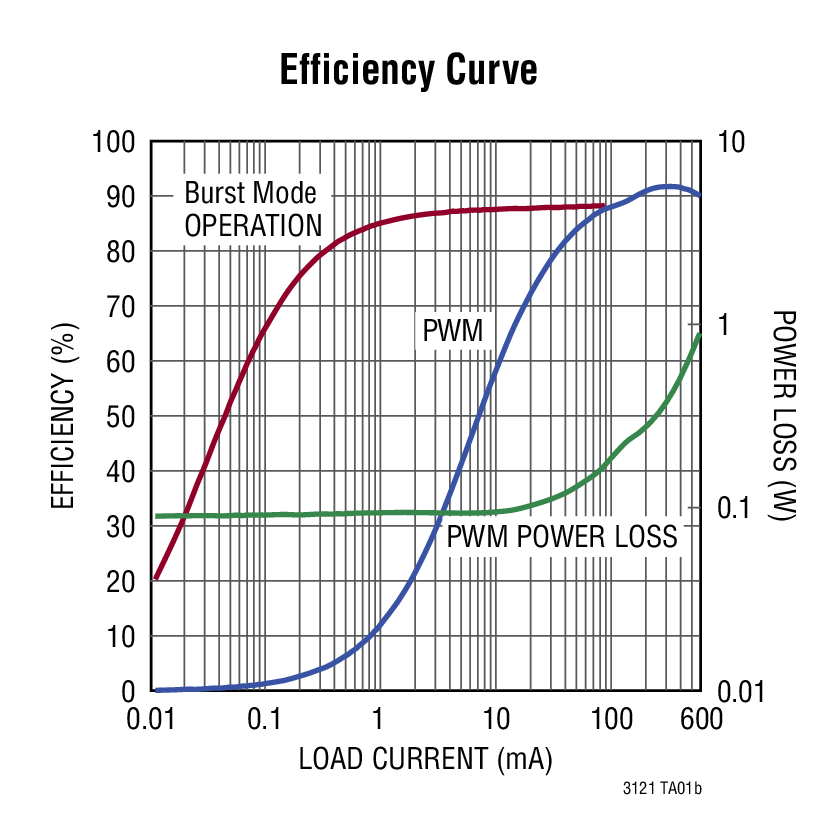

同步整流：效率高达 95%

浪涌电流限制

高达 3MHz 的可调开关频率可同步至外部时钟

可选的突发模式 (Burst Mode) 操作：25μA IQ

输出过压保护

软起动
