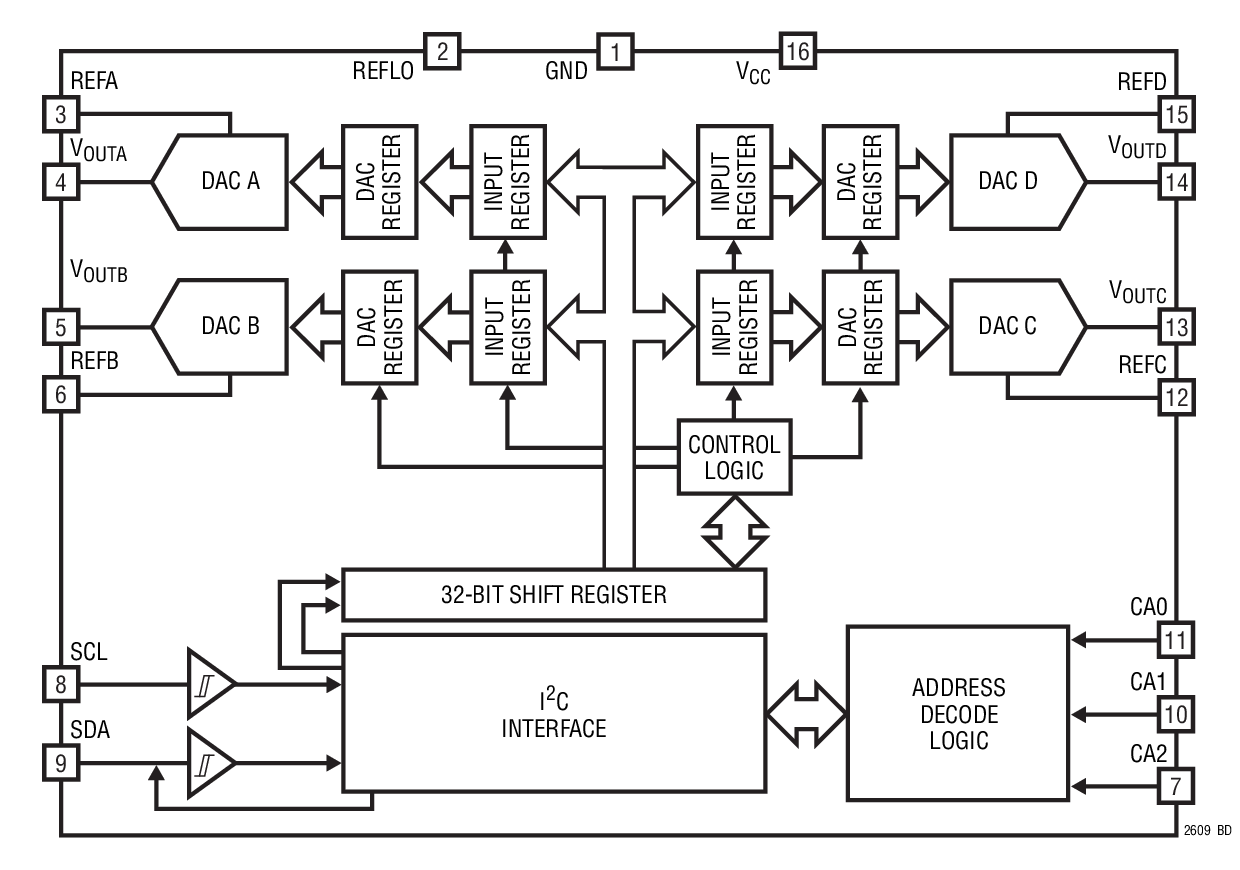

LTC2609典型应用图例一

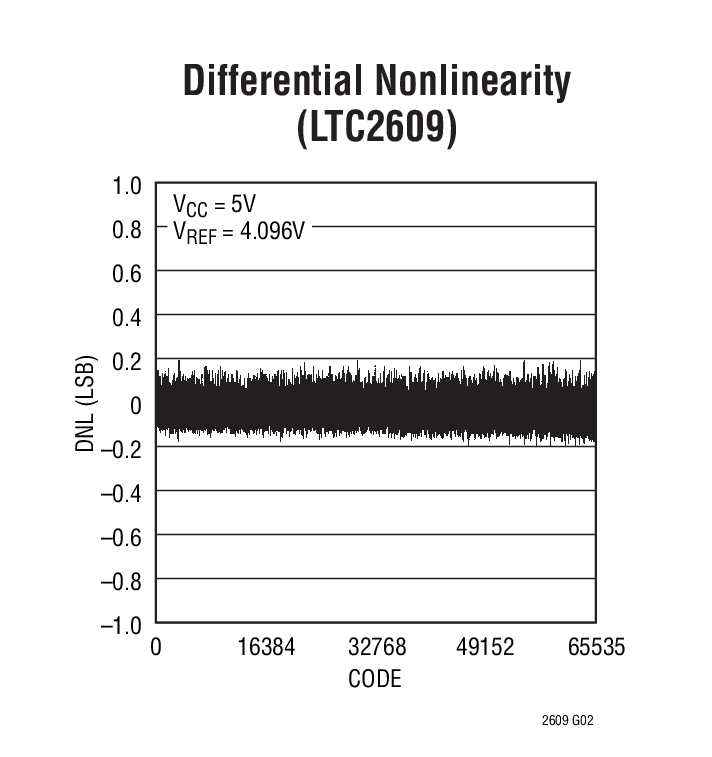

LTC2609典型应用图例二
LTC2609 - 封装图解：

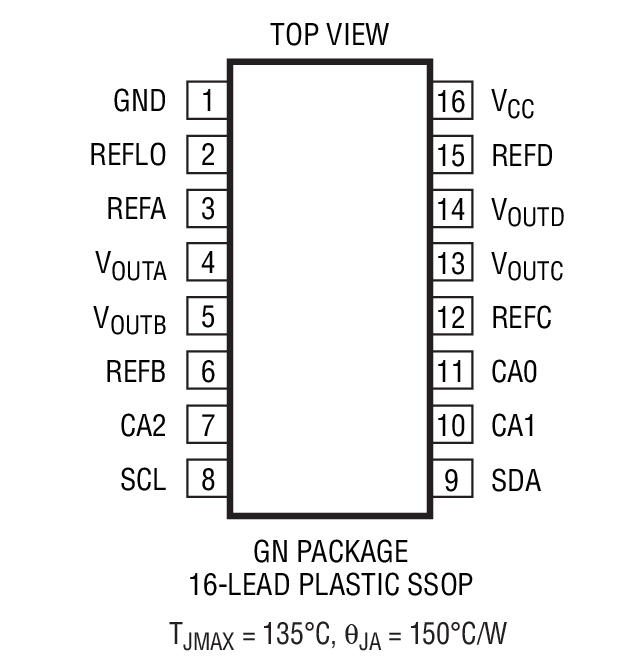

LTC2609封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2609介绍

LTC2609 - LTC2609是具 I2C 接口的四通道 16 位轨至轨 DAC

LTC2609是LINEAR凌力尔特公司的一款电压输出 DAC产品，LTC2609是LTC2609是具 I2C 接口的四通道 16 位轨至轨 DAC，本站介绍了LTC2609的封装应用图解、特点和优点、功能等，并给出了与LTC2609相关的LINEAR元器件型号供参考。

LTC2609 - LTC2609是具 I2C 接口的四通道 16 位轨至轨 DAC - 电压输出 DAC - 数据转换 - 凌力尔特

LTC2609 - 具 I2C 接口的四通道 16 位轨至轨 DAC

LTC2609 - 具 I2C 接口的四通道 16 位轨至轨 DAC - Linear Technology（凌力尔特）

功能描述

LTC2609 / LTC2619 / LTC2629 是四通道 16、14 和 12 位、2.7V 至 5.5V 轨至轨电压输出 DAC，采用 16 引脚SSOP 封装。它们具有内置高性能输出缓冲器并保证单调。

这些器件为 16 位和 14 位 DAC 设立了新的电路板密度基准点，并提升了单电源、电压输出 DAC 中的输出驱动和负载调节性能标准。

以上器件采用一个二线式、I2C 兼容型串行接口。LTC2609 / LTC2619 / LTC2629 工作于标准模式 (100kHz 时钟速率) 和快速模式 (400kHz 时钟速率)。

LTC2609 / LTC2619 / LTC2629 内置一个上电复位电路。在上电期间，电压输出上升至比零标度高出不到 10mV；在上电之后，它们将保持于零标度，直到出现一个有效写操作和更新操作为止。上电复位电路把 LTC2609-1 / LTC2619-1 / LTC2629-1 复位至中间标度。电压输出保持在中间标度，直到出现一个有效写操作和更新操作为止。

特点
  • 外形尺寸最小的引脚兼容型四通道 DAC： LTC2609：16 位 LTC2619：14 位 LTC2629：12 位
  • 在整个温度范围内保证单调
  • 分离的基准输出
  • 27 个可选地址
  • 400kHz I2CTM 接口
  • 2.7V 至 5.5V 宽电源范围
  • 低功率操作：每个 DAC 的电源电流为 250µA (在 3V)
  • 个别通道断电至 1µA (最大值)
  • 高轨至轨输出驱动 (±15mA，最小值)
  • DAC 之间的超低串扰 (5µV)
  • LTC2609 / LTC2619 / LTC2629：上电复位至零标度
  • LTC2609-1 / LTC2619-1 / LTC2629-1：上电复位至中间标度
  • 纤巧型 16 引脚窄体 SSOP 封装
    • 应用
  • 移动通信
  • 过程控制和工业自动化
  • 自动测试设备和仪表
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2609CGN SSOP-16 C $13.57 $9.50
    LTC2609CGN-1 SSOP-16 C $13.57 $9.50
    LTC2609CGN-1#PBF SSOP-16 C $13.57 $9.50
    LTC2609CGN-1#TR SSOP-16 C $9.56
    LTC2609CGN-1#TRPBF SSOP-16 C $9.56
    LTC2609CGN#PBF SSOP-16 C $13.57 $9.50
    LTC2609CGN#TR SSOP-16 C $9.56
    LTC2609CGN#TRPBF SSOP-16 C $9.56
    LTC2609IGN SSOP-16 I $16.29 $11.40
    LTC2609IGN-1 SSOP-16 I $16.29 $11.40
    LTC2609IGN-1#PBF SSOP-16 I $16.29 $11.40
    LTC2609IGN-1#TR SSOP-16 I $11.46
    LTC2609IGN-1#TRPBF SSOP-16 I $11.46
    LTC2609IGN#PBF SSOP-16 I $16.29 $11.40
    LTC2609IGN#TR SSOP-16 I $11.46
    LTC2609IGN#TRPBF SSOP-16 I $11.46
