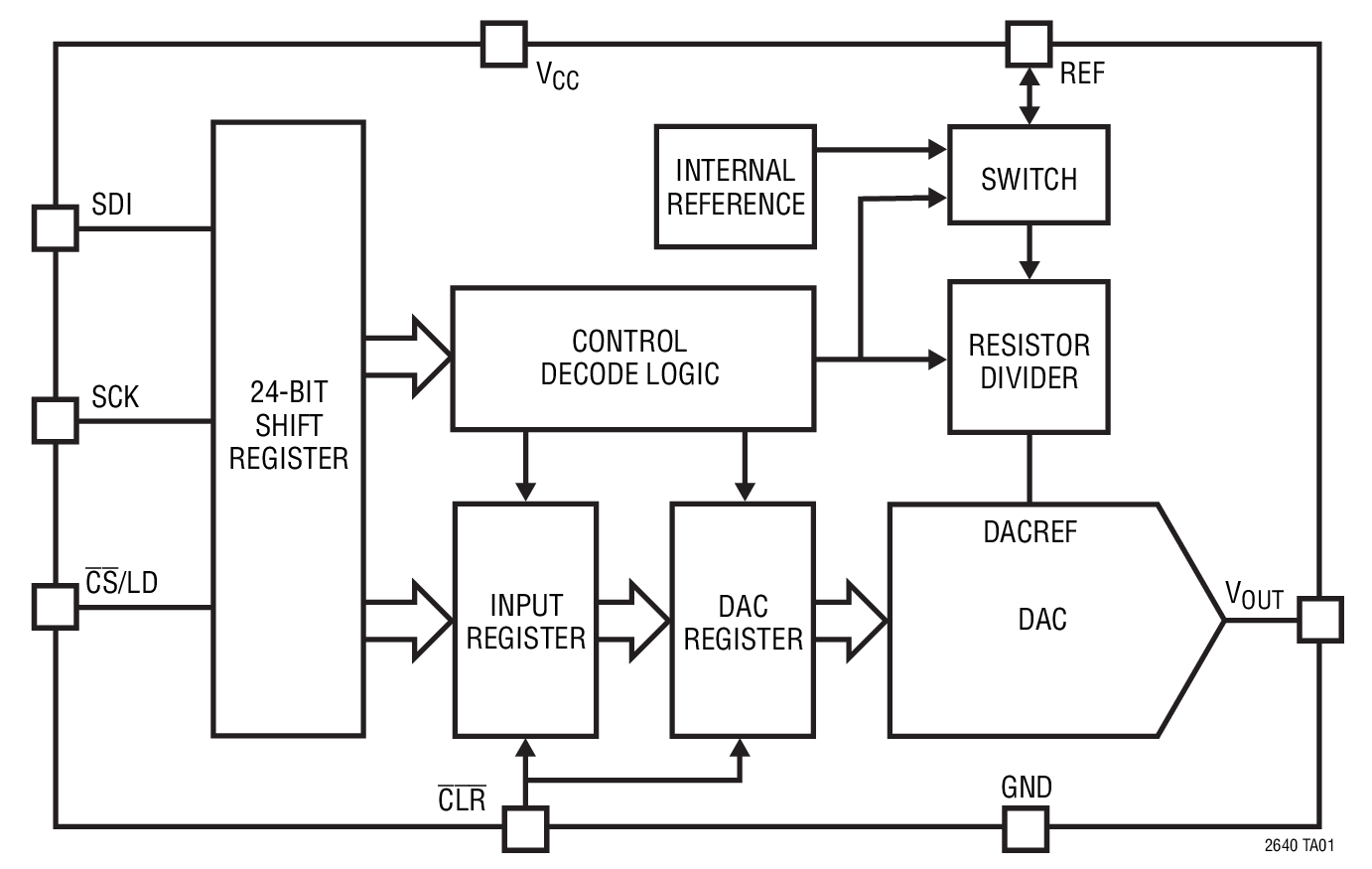

LTC2640-12典型应用图例一

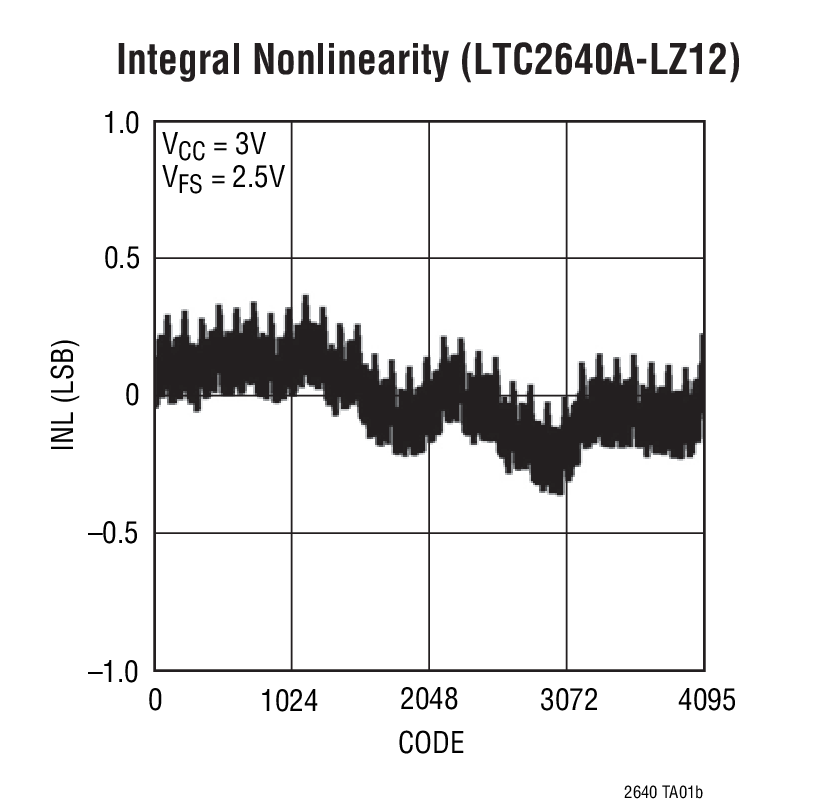

LTC2640-12典型应用图例二
LTC2640-12 - 封装图解:

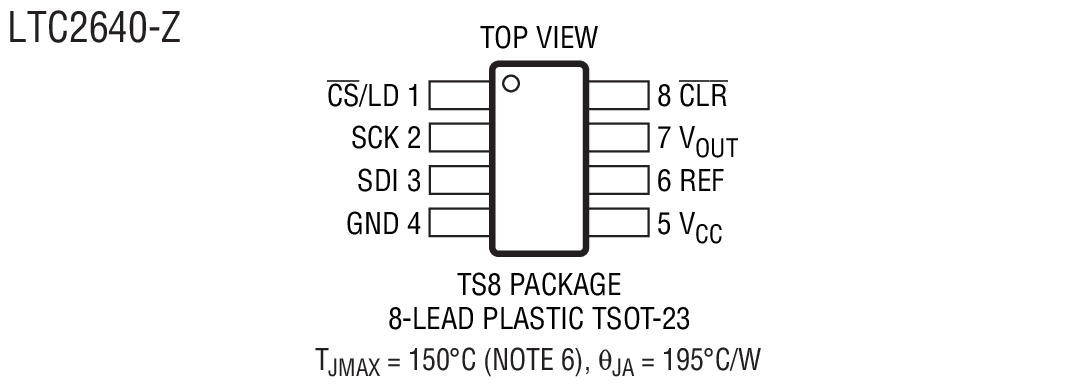

LTC2640-12封装图解一

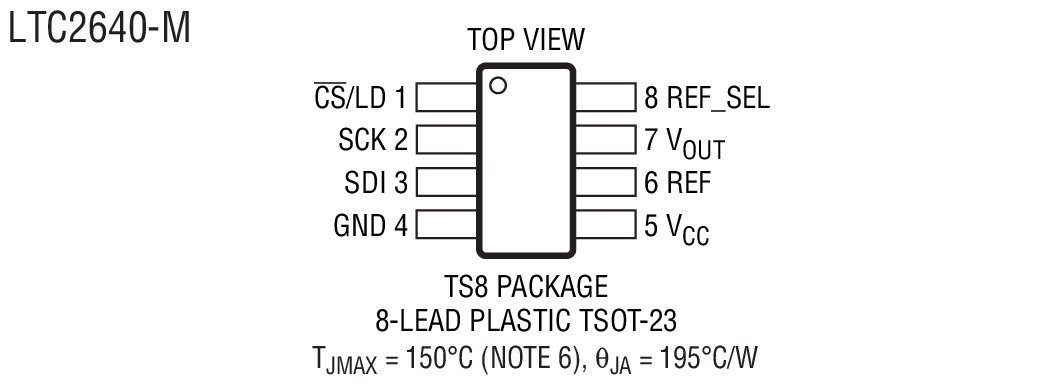

LTC2640-12封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC2640-12介绍
LTC2640-12 - LTC2640-12是具 10ppm/oC 基准的单通道 12 / 10 / 8 位 SPI Vout DAC

LTC2640-12是Linear公司的一款电压输出 DAC产品,LTC2640-12是具 10ppm/oC 基准的单通道 12 / 10 / 8 位 SPI Vout DAC,本站介绍了LTC2640-12的封装应用图解、特点和优点、功能等,并给出了与LTC2640-12相关的凌力尔特元器件型号供参考。

LTC2640-12 - 具 10ppm/oC 基准的单通道 12 / 10 / 8 位 SPI Vout DAC

LTC2640 - 具 10ppm/oC 基准的单通道 12 / 10 / 8 位 SPI Vout DAC - Linear Technology(凌力尔特)

功能描述

LTC2640 是一个采用 8 引脚 TSOT-23 封装、具有一个集成、高准确度、低漂移基准的 12 位、10 位和 8 位电压输出 DAC 系列。它内置一个轨至轨输出缓冲器,并被保证具有单调特性。

LTC2640-L 具有一个 2.5V 的全标度输出,并采用 2.7V 至 5.5V 单工作电源。LTC2640-H 具有一个 4.096V 的全标度输出,并采用 4.5V 至 5.5V 单工作电源。在 REF 引脚上提供了一个 10ppm/℃ 基准输出。

每个 DAC 都能够工作于外部基准模式,在该模式中,一个提供至 REF 引脚的电压负责设定全标度输出。

LTC2640 DAC 采用一个 SPI/MICROWIRETM 兼容型三线式串行接口,该接口在高达 50MHz 的时钟频率条件下运作。

LTC2640 包括一个上电复位电路。提供了在上电之后复位至零标度或复位至中间标度的选项。


特点
  • 集成的精准基准 2.5V 全标度 10ppm/ºC (LTC2640-L) 4.096V 全标度 10ppm/ºC (LTC2640-H)
  • 最大 INL 误差:1LSB (LTC2640A-12)
  • 双向基准:输入或 10ppm/ºC 输出
  • 低噪声 (0.7mVP-P,0.1Hz 至 200kHz)
  • 在整个温度范围内保证单调特性
  • 2.7V 至 5.5V 电源范围 (LTC2640-L)
  • 低功率操作:180μA (在 3V)
  • 功率降至 1.8μA 最大值 (C 级和 I 级)
  • 异步 DAC 清零引脚 (LTC2640-Z)
  • 上电复位至零标度或中间标度选项
  • 双缓冲数据锁存器
  • 保证能够在 -40ºC 至 125ºC 的温度范围内正常运作 (H 级)
  • 8 引脚 TSOT-23 (ThinSOTTM) 封装
  • 应用
  • 移动通信
  • 过程控制和工业自动化
  • 自动测试设备
  • 便携式设备
  • 汽车
  • 光网络
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2640ACTS8-HM12#PBF SOT-23 C $3.02
    LTC2640ACTS8-HM12#TRMPBF SOT-23 C $3.02 $2.13
    LTC2640ACTS8-HM12#TRPBF SOT-23 C $2.08
    LTC2640ACTS8-HZ12#PBF SOT-23 C $3.02
    LTC2640ACTS8-HZ12#TRMPBF SOT-23 C $3.02 $2.13
    LTC2640ACTS8-HZ12#TRPBF SOT-23 C $2.08
    LTC2640ACTS8-LM12#PBF SOT-23 C $3.02
    LTC2640ACTS8-LM12#TRMPBF SOT-23 C $3.02 $2.13
    LTC2640ACTS8-LM12#TRPBF SOT-23 C $2.08
    LTC2640ACTS8-LZ12#PBF SOT-23 C $3.02
    LTC2640ACTS8-LZ12#TRMPBF SOT-23 C $3.02 $2.13
    LTC2640ACTS8-LZ12#TRPBF SOT-23 C $2.08
    LTC2640AHTS8-HM12#PBF SOT-23 H $3.65
    LTC2640AHTS8-HM12#TRMPBF SOT-23 H $3.65 $2.57
    LTC2640AHTS8-HM12#TRPBF SOT-23 H $2.52
    LTC2640AHTS8-HZ12#PBF SOT-23 H $3.65
    LTC2640AHTS8-HZ12#TRMPBF SOT-23 H $3.65 $2.57
    LTC2640AHTS8-HZ12#TRPBF SOT-23 H $2.52
    LTC2640AHTS8-LM12#PBF SOT-23 H $3.65
    LTC2640AHTS8-LM12#TRMPBF SOT-23 H $3.65 $2.57
    LTC2640AHTS8-LM12#TRPBF SOT-23 H $2.52
    LTC2640AHTS8-LZ12#PBF SOT-23 H $3.65
    LTC2640AHTS8-LZ12#TRMPBF SOT-23 H $3.65 $2.57
    LTC2640AHTS8-LZ12#TRPBF SOT-23 H $2.52
    LTC2640AITS8-HM12#PBF SOT-23 I $3.32
    LTC2640AITS8-HM12#TRMPBF SOT-23 I $3.32 $2.34
    LTC2640AITS8-HM12#TRPBF SOT-23 I $2.29
    LTC2640AITS8-HZ12#PBF SOT-23 I $3.32
    LTC2640AITS8-HZ12#TRMPBF SOT-23 I $3.32 $2.34
    LTC2640AITS8-HZ12#TRPBF SOT-23 I $2.29
    LTC2640AITS8-LM12#PBF SOT-23 I $3.32
    LTC2640AITS8-LM12#TRMPBF SOT-23 I $3.32 $2.34
    LTC2640AITS8-LM12#TRPBF SOT-23 I $2.29
    LTC2640AITS8-LZ12#PBF SOT-23 I $3.32
    LTC2640AITS8-LZ12#TRMPBF SOT-23 I $3.32 $2.34
    LTC2640AITS8-LZ12#TRPBF SOT-23 I $2.29
    LTC2640CTS8-HM10#PBF SOT-23 C $1.89
    LTC2640CTS8-HM10#TRMPBF SOT-23 C $1.89 $1.34
    LTC2640CTS8-HM10#TRPBF SOT-23 C $1.29
    LTC2640CTS8-HM12#PBF SOT-23 C $2.16
    LTC2640CTS8-HM12#TRMPBF SOT-23 C $2.16 $1.53
    LTC2640CTS8-HM12#TRPBF SOT-23 C $1.48
    LTC2640CTS8-HM8#PBF SOT-23 C $1.52
    LTC2640CTS8-HM8#TRMPBF SOT-23 C $1.52 $1.08
    LTC2640CTS8-HM8#TRPBF SOT-23 C $1.03
    LTC2640CTS8-HZ10#PBF SOT-23 C $1.89
    LTC2640CTS8-HZ10#TRMPBF SOT-23 C $1.89 $1.34
    LTC2640CTS8-HZ10#TRPBF SOT-23 C $1.29
    LTC2640CTS8-HZ12#PBF SOT-23 C $2.16
    LTC2640CTS8-HZ12#TRMPBF SOT-23 C $2.16 $1.53
    LTC2640CTS8-HZ12#TRPBF SOT-23 C $1.48
    LTC2640CTS8-HZ8#PBF SOT-23 C $1.52
    LTC2640CTS8-HZ8#TRMPBF SOT-23 C $1.52 $1.08
    LTC2640CTS8-HZ8#TRPBF SOT-23 C $1.03
    LTC2640CTS8-LM10#PBF SOT-23 C $1.89
    LTC2640CTS8-LM10#TRMPBF SOT-23 C $1.89 $1.34
    LTC2640CTS8-LM10#TRPBF SOT-23 C $1.29
    LTC2640CTS8-LM12#PBF SOT-23 C $2.16
    LTC2640CTS8-LM12#TRMPBF SOT-23 C $2.16 $1.53
    LTC2640CTS8-LM12#TRPBF SOT-23 C $1.48
    LTC2640CTS8-LM8#PBF SOT-23 C $1.52
    LTC2640CTS8-LM8#TRMPBF SOT-23 C $1.52 $1.08
    LTC2640CTS8-LM8#TRPBF SOT-23 C $1.03
    LTC2640CTS8-LZ10#PBF SOT-23 C $1.89
    LTC2640CTS8-LZ10#TRMPBF SOT-23 C $1.89 $1.34
    LTC2640CTS8-LZ10#TRPBF SOT-23 C $1.29
    LTC2640CTS8-LZ12#PBF SOT-23 C $2.16
    LTC2640CTS8-LZ12#TRMPBF SOT-23 C $2.16 $1.53
    LTC2640CTS8-LZ12#TRPBF SOT-23 C $1.48
    LTC2640CTS8-LZ8#PBF SOT-23 C $1.52
    LTC2640CTS8-LZ8#TRMPBF SOT-23 C $1.52 $1.08
    LTC2640CTS8-LZ8#TRPBF SOT-23 C $1.03
    LTC2640HTS8-HM10#PBF SOT-23 H $2.28
    LTC2640HTS8-HM10#TRMPBF SOT-23 H $2.28 $1.61
    LTC2640HTS8-HM10#TRPBF SOT-23 H $1.56
    LTC2640HTS8-HM12#PBF SOT-23 H $2.61
    LTC2640HTS8-HM12#TRMPBF SOT-23 H $2.61 $1.84
    LTC2640HTS8-HM12#TRPBF SOT-23 H $1.79
    LTC2640HTS8-HM8#PBF SOT-23 H $1.91
    LTC2640HTS8-HM8#TRMPBF SOT-23 H $1.91 $1.35
    LTC2640HTS8-HM8#TRPBF SOT-23 H $1.30
    LTC2640HTS8-HZ10#PBF SOT-23 H $2.28
    LTC2640HTS8-HZ10#TRMPBF SOT-23 H $2.28 $1.61
    LTC2640HTS8-HZ10#TRPBF SOT-23 H $1.56
    LTC2640HTS8-HZ12#PBF SOT-23 H $2.61
    LTC2640HTS8-HZ12#TRMPBF SOT-23 H $2.61 $1.84
    LTC2640HTS8-HZ12#TRPBF SOT-23 H $1.79
    LTC2640HTS8-HZ8#PBF SOT-23 H $1.91
    LTC2640HTS8-HZ8#TRMPBF SOT-23 H $1.91 $1.35
    LTC2640HTS8-HZ8#TRPBF SOT-23 H $1.30
    LTC2640HTS8-LM10#PBF SOT-23 H $2.28
    LTC2640HTS8-LM10#TRMPBF SOT-23 H $2.28 $1.61
    LTC2640HTS8-LM10#TRPBF SOT-23 H $1.56
    LTC2640HTS8-LM12#PBF SOT-23 H $2.61
    LTC2640HTS8-LM12#TRMPBF SOT-23 H $2.61 $1.84
    LTC2640HTS8-LM12#TRPBF SOT-23 H $1.79
    LTC2640HTS8-LM8#PBF SOT-23 H $1.91
    LTC2640HTS8-LM8#TRMPBF SOT-23 H $1.91 $1.35
    LTC2640HTS8-LM8#TRPBF SOT-23 H $1.30
    LTC2640HTS8-LZ10#PBF SOT-23 H $2.28
    LTC2640HTS8-LZ10#TRMPBF SOT-23 H $2.28 $1.61
    LTC2640HTS8-LZ10#TRPBF SOT-23 H $1.56
    LTC2640HTS8-LZ12#PBF SOT-23 H $2.61
    LTC2640HTS8-LZ12#TRMPBF SOT-23 H $2.61 $1.84
    LTC2640HTS8-LZ12#TRPBF SOT-23 H $1.79
    LTC2640HTS8-LZ8#PBF SOT-23 H $1.91
    LTC2640HTS8-LZ8#TRMPBF SOT-23 H $1.91 $1.35
    LTC2640HTS8-LZ8#TRPBF SOT-23 H $1.30
    LTC2640ITS8-HM10#PBF SOT-23 I $2.08
    LTC2640ITS8-HM10#TRMPBF SOT-23 I $2.08 $1.47
    LTC2640ITS8-HM10#TRPBF SOT-23 I $1.42
    LTC2640ITS8-HM12#PBF SOT-23 I $2.38
    LTC2640ITS8-HM12#TRMPBF SOT-23 I $2.38 $1.68
    LTC2640ITS8-HM12#TRPBF SOT-23 I $1.63
    LTC2640ITS8-HM8#PBF SOT-23 I $1.74
    LTC2640ITS8-HM8#TRMPBF SOT-23 I $1.74 $1.23
    LTC2640ITS8-HM8#TRPBF SOT-23 I $1.18
    LTC2640ITS8-HZ10#PBF SOT-23 I $2.08
    LTC2640ITS8-HZ10#TRMPBF SOT-23 I $2.08 $1.47
    LTC2640ITS8-HZ10#TRPBF SOT-23 I $1.42
    LTC2640ITS8-HZ12#PBF SOT-23 I $2.38
    LTC2640ITS8-HZ12#TRMPBF SOT-23 I $2.38 $1.68
    LTC2640ITS8-HZ12#TRPBF SOT-23 I $1.63
    LTC2640ITS8-HZ8#PBF SOT-23 I $1.74
    LTC2640ITS8-HZ8#TRMPBF SOT-23 I $1.74 $1.23
    LTC2640ITS8-HZ8#TRPBF SOT-23 I $1.18
    LTC2640ITS8-LM10#PBF SOT-23 I $2.08
    LTC2640ITS8-LM10#TRMPBF SOT-23 I $2.08 $1.47
    LTC2640ITS8-LM10#TRPBF SOT-23 I $1.42
    LTC2640ITS8-LM12#PBF SOT-23 I $2.38
    LTC2640ITS8-LM12#TRMPBF SOT-23 I $2.38 $1.68
    LTC2640ITS8-LM12#TRPBF SOT-23 I $1.63
    LTC2640ITS8-LM8#PBF SOT-23 I $1.74
    LTC2640ITS8-LM8#TRMPBF SOT-23 I $1.74 $1.23
    LTC2640ITS8-LM8#TRPBF SOT-23 I $1.18
    LTC2640ITS8-LZ10#PBF SOT-23 I $2.08
    LTC2640ITS8-LZ10#TRMPBF SOT-23 I $2.08 $1.47
    LTC2640ITS8-LZ10#TRPBF SOT-23 I $1.42
    LTC2640ITS8-LZ12#PBF SOT-23 I $2.38
    LTC2640ITS8-LZ12#TRMPBF SOT-23 I $2.38 $1.68
    LTC2640ITS8-LZ12#TRPBF SOT-23 I $1.63
    LTC2640ITS8-LZ8#PBF SOT-23 I $1.74
    LTC2640ITS8-LZ8#TRMPBF SOT-23 I $1.74 $1.23
    LTC2640ITS8-LZ8#TRPBF SOT-23 I $1.18
