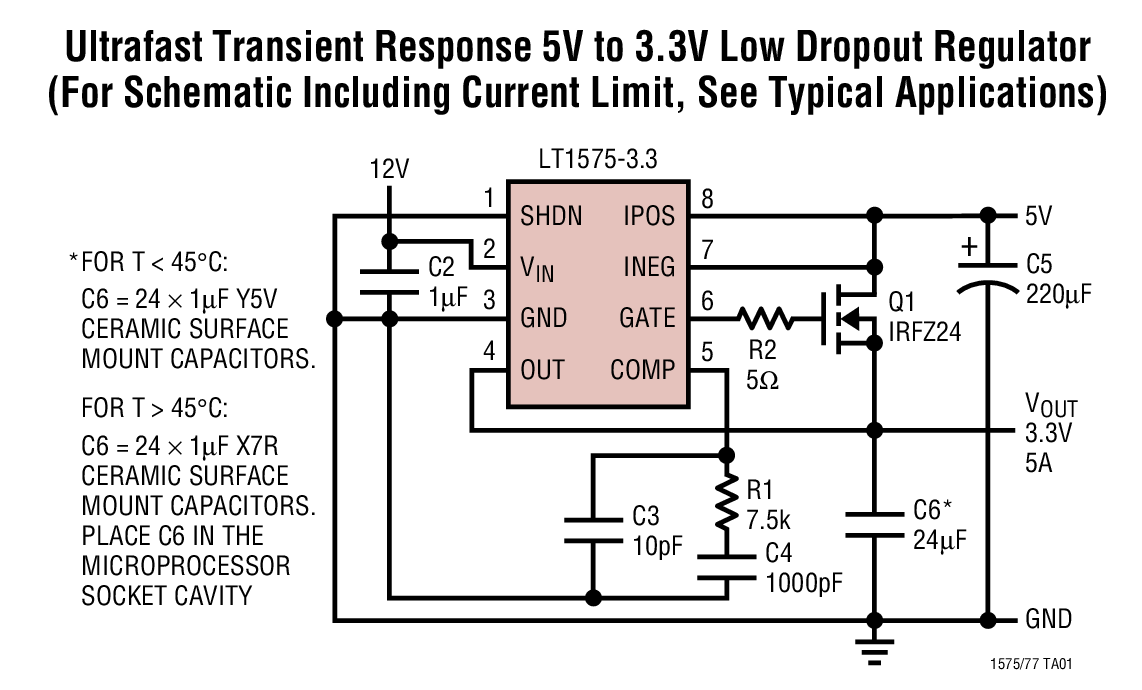

LT1575 - 典型应用图例:
LT1575典型应用图例一
LT1575典型应用图例二

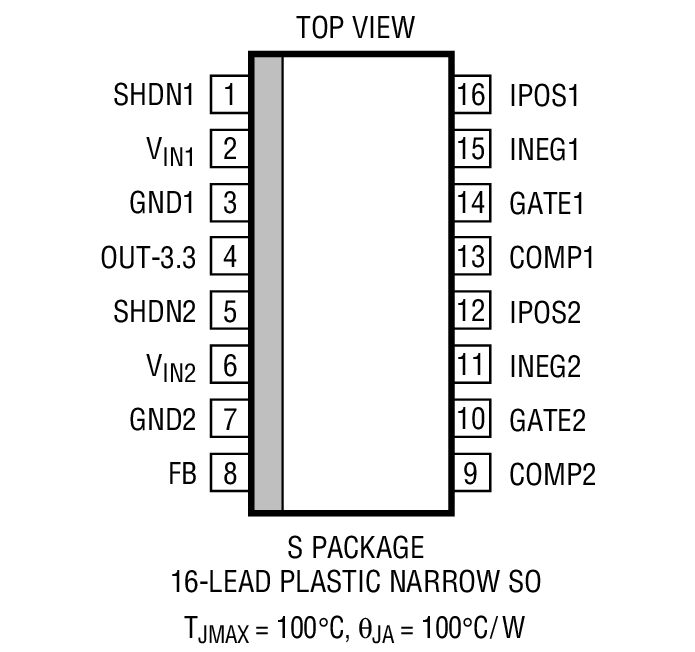

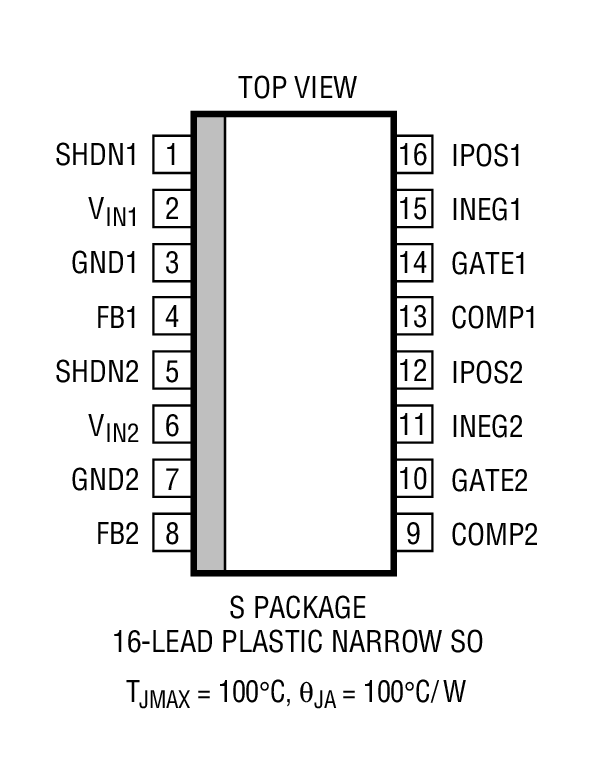

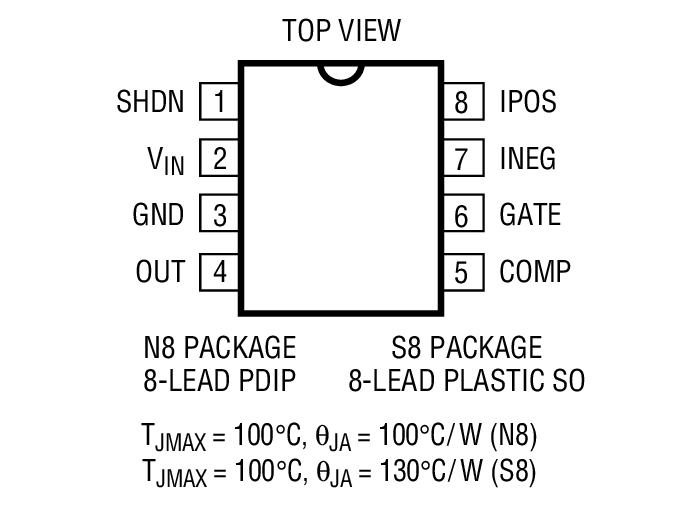

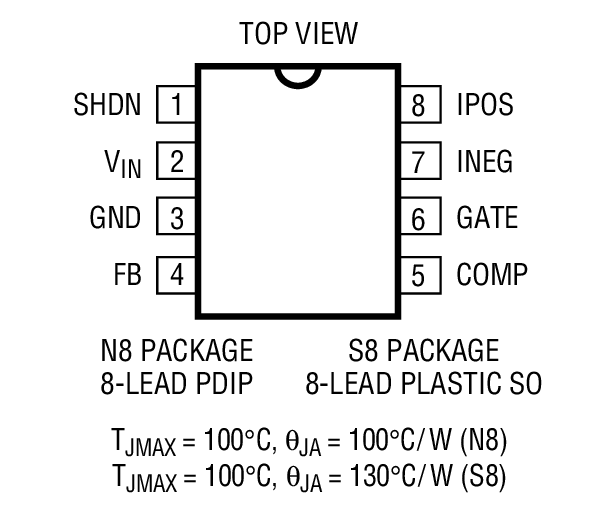

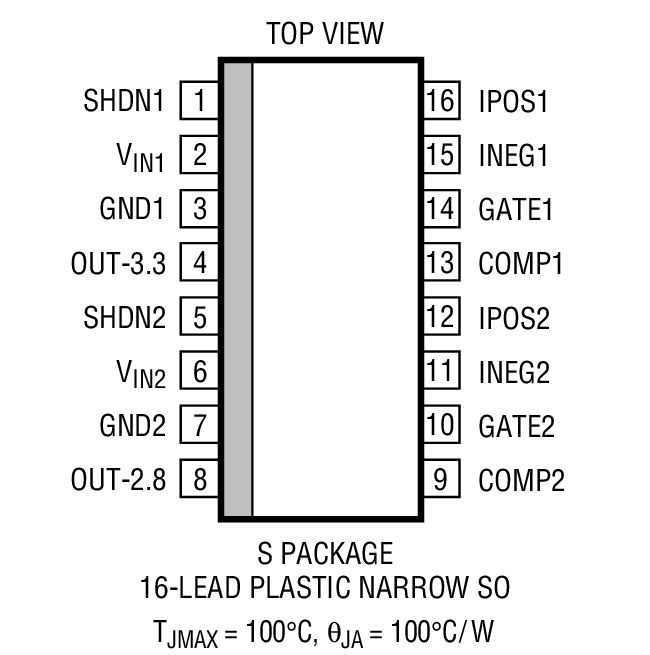

LT1575 - 封装图解:
LT1575封装图解一
LT1575封装图解二
LT1575封装图解三
LT1575封装图解四
LT1575封装图解五
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT1575介绍
LT1575 - LT1575是具可调和固定输出的超快速瞬态响应、低压差稳压器

LT1575是Linear公司的一款分立式调整组件线性稳压器 (LDO)产品,LT1575是具可调和固定输出的超快速瞬态响应、低压差稳压器,本站介绍了LT1575的封装应用图解、特点和优点、功能等,并给出了与LT1575相关的凌力尔特元器件型号供参考。

LT1575 - 具可调和固定输出的超快速瞬态响应、低压差稳压器

LT1575 - 具可调和固定输出的超快速瞬态响应、低压差稳压器 - Linear Technology(凌力尔特)

功能描述

LT1575 / LT1577 是单通道 / 双通道控制器 IC,其驱动作为源极跟随器的低成本外部 N 沟道 MOSFET 以形成超快速瞬态响应、低压差电压稳压器。

LT1575 / LT1577 通过免除昂贵的钽输出电容器或庞大笨重的电解输出电容器,可在最严苛的新式微处理器应用中实现了前所未有的瞬态负载性能。经过精确修整的可调和固定输出电压版本可适应任何所需的微处理器电源电压。N 沟道 MOSFET RDS(ON) 的选择能实现非常低的压差电压。

独特的保护功能包括一个高压侧电流限制放大器,该放大器负责起动一个故障保护定时器电路。一个多功能停机引脚可提供具闭锁的电流限制超时、过压保护、热停机或这些功能的某种组合。LT1575 采用 8 引脚 SO 或 PDIP 封装,而 LT1577 则采用 16 引脚窄体 SO 封装。

特点
  • UltraFastTM 瞬态响应免除了钽和电解输出电容器
  • FET RDS(ON) 限定了压差电压
  • 在整个温度范围内具有 1% 的基准 / 输出电压容限
  • 典型负载调节:1mV
  • 高压侧检测电流限值
  • 具闭锁的多功能停机引脚
  • 应用
  • Pentium® 处理器电源
  • PowerPCTM 电源
  • 5V 至 3.XXV 或者 3.3V 至 2.XXV 微处理器电源
  • GTL 终端
  • 低电压逻辑电源
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1575CN8 N-8 C $3.15 $2.40
    LT1575CN8-1.5 N-8 C $3.15 $2.40
    LT1575CN8-1.5#PBF N-8 C $3.15 $2.40
    LT1575CN8-2.8 N-8 C $3.15 $2.40
    LT1575CN8-2.8#PBF N-8 C $3.15 $2.40
    LT1575CN8-3.3 N-8 C $3.15 $2.40
    LT1575CN8-3.3#PBF N-8 C $3.15 $2.40
    LT1575CN8-3.5 N-8 C $3.15 $2.40
    LT1575CN8-3.5#PBF N-8 C $3.15 $2.40
    LT1575CN8-5 N-8 C $3.15 $2.40
    LT1575CN8-5#PBF N-8 C $3.15 $2.40
    LT1575CN8#PBF N-8 C $3.15 $2.40
    LT1575CS8 SO-8 C $3.15 $2.40
    LT1575CS8-1.5 SO-8 C $3.15 $2.40
    LT1575CS8-1.5#PBF SO-8 C $3.15 $2.40
    LT1575CS8-2.8 SO-8 C $3.15 $2.40
    LT1575CS8-2.8#PBF SO-8 C $3.15 $2.40
    LT1575CS8-3.3 SO-8 C $3.15 $2.40
    LT1575CS8-3.3#PBF SO-8 C $3.15 $2.40
    LT1575CS8-3.5 SO-8 C $3.15 $2.40
    LT1575CS8-3.5#PBF SO-8 C $3.15 $2.40
    LT1575CS8-5 SO-8 C $3.15 $2.40
    LT1575CS8-5#PBF SO-8 C $3.15 $2.40
    LT1575CS8#PBF SO-8 C $3.15 $2.40
    LT1575CS8#TR SO-8 C $2.46
    LT1575CS8#TRPBF SO-8 C $2.46
