当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC2380-24
LTC2380-24技术文档下载：
LTC2380-24技术文档产品手册下载
LTC2380-24 - 典型应用图例：

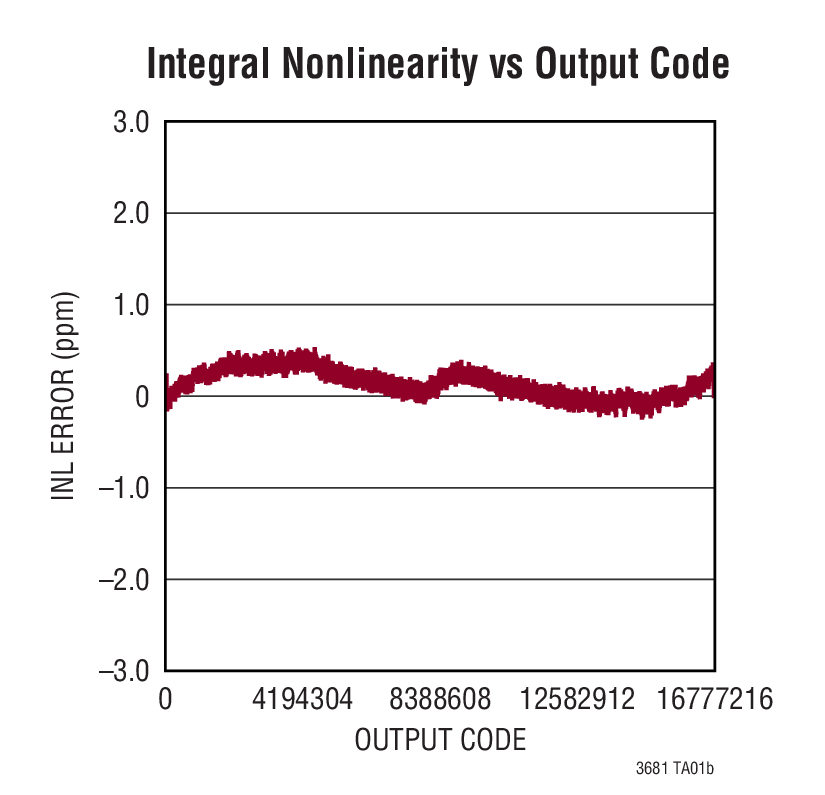

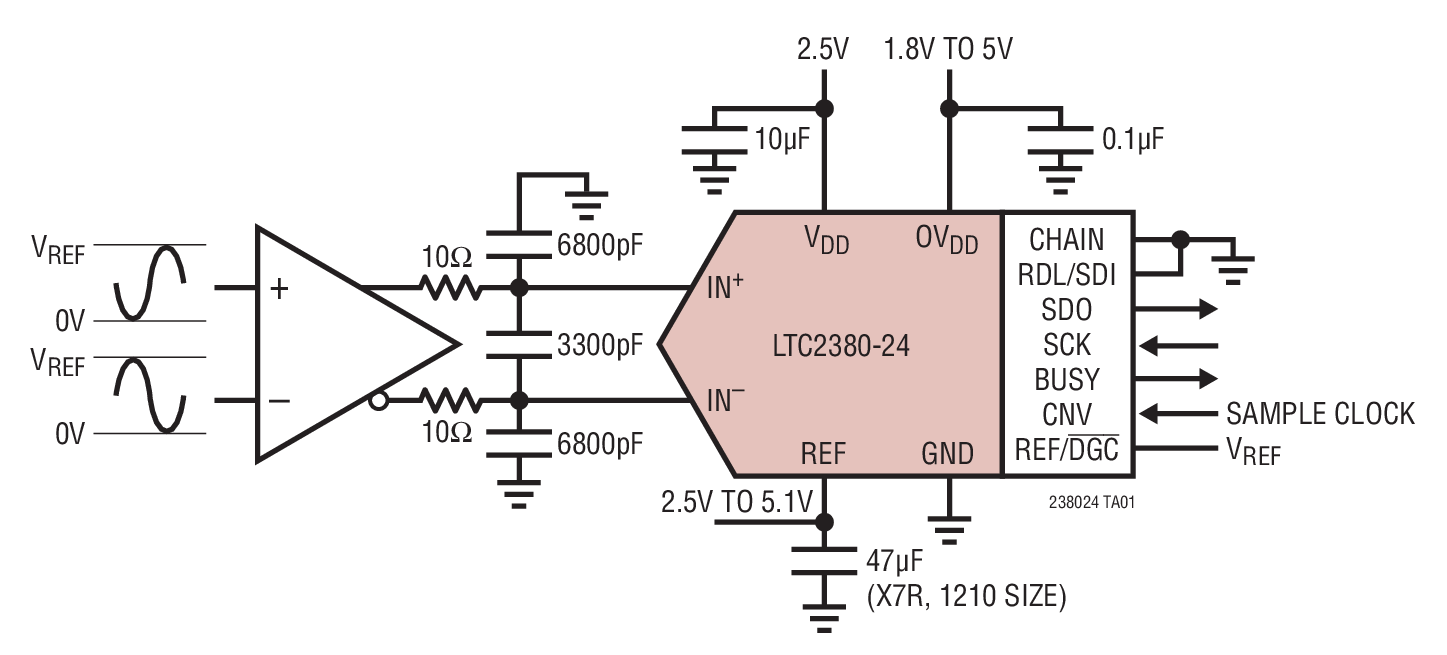

LTC2380-24典型应用图例一
LTC2380-24典型应用图例二
LTC2380-24 - 封装图解：

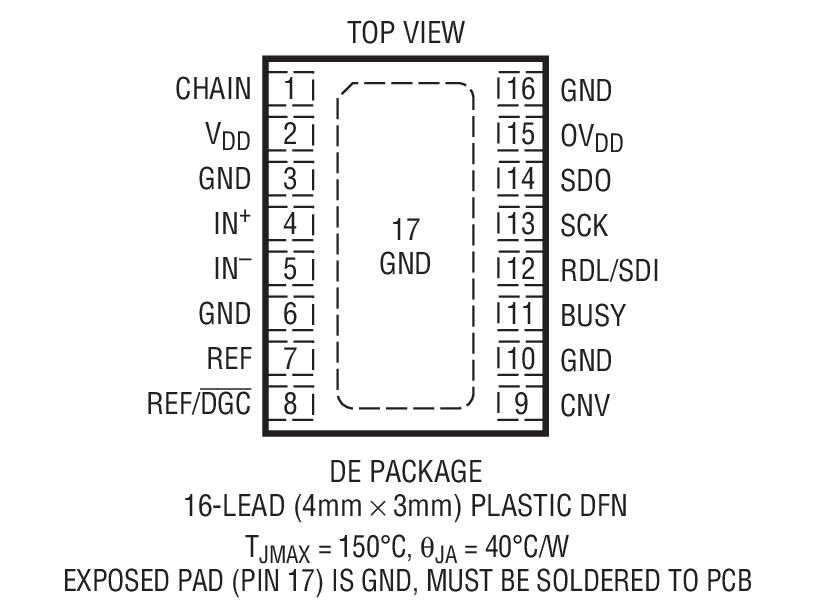

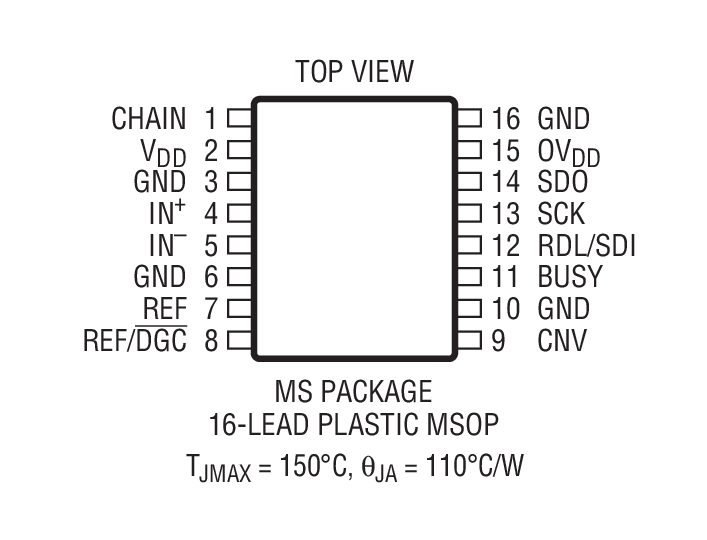

LTC2380-24封装图解一
LTC2380-24封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2380-24介绍

LTC2380-24 - LTC2380-24是具集成型数字滤波器的 24 位、1.5Msps / 2Msps、低功率 SAR ADC

LTC2380-24是LINEAR凌力尔特公司的一款通用型 SAR ADC产品，LTC2380-24是LTC2380-24是具集成型数字滤波器的 24 位、1.5Msps / 2Msps、低功率 SAR ADC，本站介绍了LTC2380-24的封装应用图解、特点和优点、功能等，并给出了与LTC2380-24相关的LINEAR元器件型号供参考。

LTC2380-24 - LTC2380-24是具集成型数字滤波器的 24 位、1.5Msps / 2Msps、低功率 SAR ADC - 通用型 SAR ADC - 数据转换 - 凌力尔特

LTC2380-24 - 具集成型数字滤波器的 24 位、1.5Msps / 2Msps、低功率 SAR ADC

LTC2380-24 - 具集成型数字滤波器的 24 位、1.5Msps / 2Msps、低功率 SAR ADC - Linear Technology（凌力尔特）

功能描述

LTC2380-24 是一款低噪声、低功率、高速 24 位逐次逼近型寄存器 (SAR) ADC，其具有一个集成型数字平均滤波器。LTC2380-24 采用一个 2.5V 工作电源，具有一个 ±VREF 全差分输入范围，且 VREF 的变化范围从 2.5V 至 5.1V。LTC2380-24 仅消耗 28mW 功率，并实现了 ±3.5ppm INL (最大值) 和无漏失码 (在 24 位)。

LTC2380-24 具有一个易用的集成型数字平均滤波器，该滤波器能够对 1 至 65536 个转换结果进行实时平均，并显著地把动态范围从 101dB (在 1.5Msps) 改善至 145dB (在 30.5sps)。不需要单独的编程接口或配置寄存器。

高速 SPI 兼容型串行接口支持 1.8V、2.5V、3.3V 和 5V 逻辑，同时还拥有一种菊链模式。LTC2380-24 在转换操作之间自动断电，从而减少了较低采样速率条件下的功率耗散。

特点
  • 保证 24 位，无漏失码
  • ±0.5ppm INL (典型值)
  • 具实时平均功能的集成型数字滤波器
  • 低功率：28mW (在 2Msps)
  • 在 1.5Msps 时 SNR 的典型值为 100dB
  • 在 30.5sps 时动态范围的典型值为 145dB
  • 在 fIN = 2kHz 时的 –117dB THD (典型值)
  • 50Hz/60Hz 抑制
  • 数字增益压缩 (DGC)
  • 保证工作至 85°C
  • 单 2.5V 电源
  • 全差分输入范围高达 ±5V
  • 具菊链模式的 1.8V 至 5V SPI 兼容型串行 I/O
  • 16 引脚 MSOP 封装和 4mm x 3mm DFN 封装
    • 应用
  • 地震学
  • 能源勘探
  • 医疗成像
  • 高速数据采集
  • 工业过程控制
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2380CDE-24#PBF 4x3 DFN-16 C $45.64 $31.95
    LTC2380CDE-24#TRPBF 4x3 DFN-16 C $32.01
    LTC2380CMS-24#PBF MS-16 C $45.64 $31.95
    LTC2380CMS-24#TRPBF MS-16 C $32.01
    LTC2380IDE-24#PBF 4x3 DFN-16 I $52.50 $36.75
    LTC2380IDE-24#TRPBF 4x3 DFN-16 I $36.81
    LTC2380IMS-24#PBF MS-16 I $52.50 $36.75
    LTC2380IMS-24#TRPBF MS-16 I $36.81
