LTC1408是具停机功能的 6 通道、14 位、600ksps 同时采样 ADC

Linear（凌力尔特）| Linear产品型号搜索

当前位置：Linear公司 > > 凌力尔特芯片 >> LTC1408

LTC1408技术文档下载：

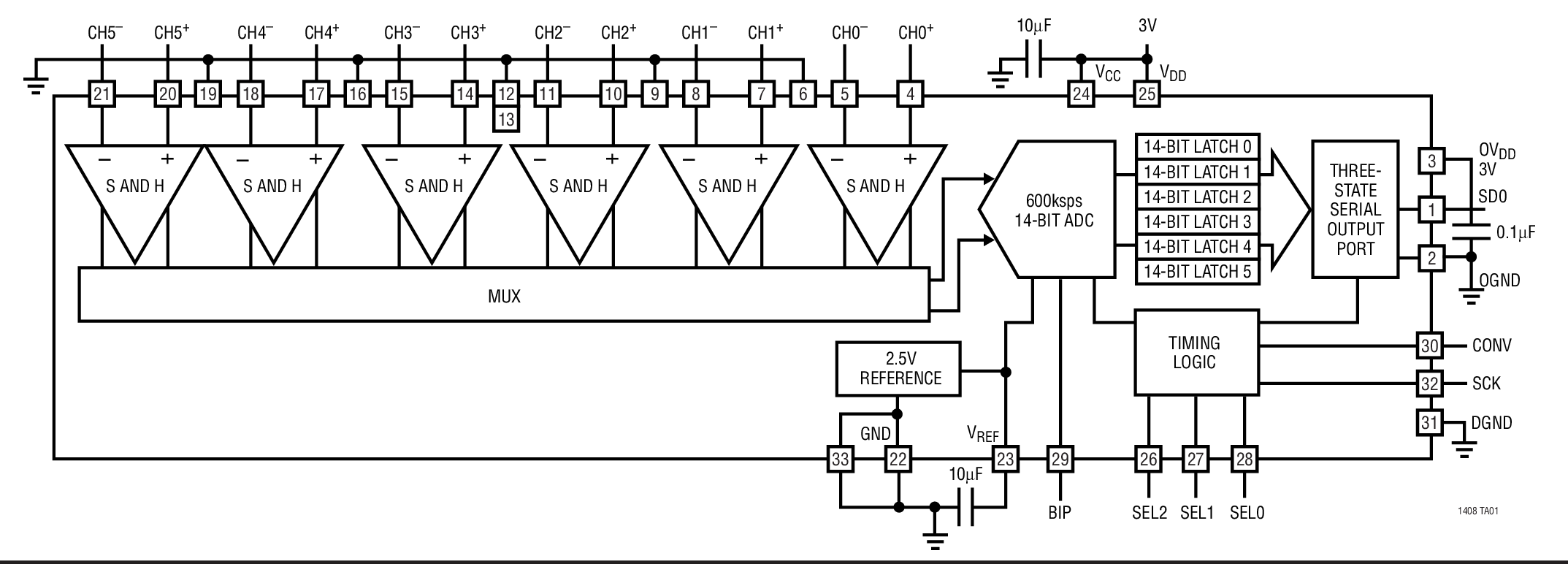

LTC1408 - 典型应用图例：

LTC1408 - 封装图解：

LTC1408 - LTC1408是具停机功能的 6 通道、14 位、600ksps 同时采样 ADC

LTC1408是Linear公司的一款通用型 SAR ADC产品，LTC1408是具停机功能的 6 通道、14 位、600ksps 同时采样 ADC，本站介绍了LTC1408的封装应用图解、特点和优点、功能等，并给出了与LTC1408相关的凌力尔特元器件型号供参考。

LTC1408 - 具停机功能的 6 通道、14 位、600ksps 同时采样 ADC

LTC1408 - 具停机功能的 6 通道、14 位、600ksps 同时采样 ADC - Linear Technology（凌力尔特）

功能描述

LTC1408 是一款具有 6 个同时采样差分输入的 14 位、600ksps ADC。该器件采用纤巧型 32 引脚 (5mm x 5mm) QFN 封装，当采用单 3V 电源时，其电流消耗仅为 5mA。睡眠停机功能可将功耗降低至 6mW。低功耗与纤巧型封装的结合令 LTC1408 成为便携式应用的合适之选。

LTC1408 具有 6 个单独的差分输入，它们在 CONV 信号的上升沿上同时进行采样。然后，以每信道 100ksps 的速率对这 6 个采样输入进行转换。

共模抑制达 90dB，这使得用户能够通过从信号源对信号进行差分测量来消除接地环路和共模噪声。

根据 BIP 引脚状态的不同，该器件可对 0V 至 2.5V 单极输入 (或 ±1.25V 双极输入) 实施差分转换。任何模拟输入均可拥有轨至轨摆幅，只要差分输入范围得以保持即可。

视 SEL2、SEL1 和 SEL0 输入的逻辑状态的不同，可压缩转换序列，以对 6 个以下的通道进行转换。

串行接口通过 96 个时钟将 6 个转换结果发出，以便与标准串行接口相兼容。

特点

具有 6 个同时采样差分输入的 600ksps ADC

每个通道的吞吐速率为 100ksps

76dB SINAD

低功耗：15mW

3V 单电源操作

2.5V 内部带隙基准，可利用外部基准进行过驱动

三线式串行接口

内部转换由 CONV 引脚来触发

睡眠 (6µW) 停机模式

打盹 (3.3mW) 停机模式

0V 至 2.5V 单极、或 ±1.25V 双极差分输入范围

90dB 共模抑制

纤巧型 32 引脚 (5mm x 5mm) QFN 封装

应用

多相功率测量

多相电机控制

数据采集系统

不间断电源

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC1408CUH	5x5 QFN-32	C	$13.11	$8.95
LTC1408CUH#PBF	5x5 QFN-32	C	$13.11	$8.95
LTC1408CUH#TR	5x5 QFN-32	C		$9.01
LTC1408CUH#TRPBF	5x5 QFN-32	C		$9.01
LTC1408IUH	5x5 QFN-32	I	$15.73	$10.74
LTC1408IUH#PBF	5x5 QFN-32	I	$15.73	$10.74
LTC1408IUH#TR	5x5 QFN-32	I		$10.80
LTC1408IUH#TRPBF	5x5 QFN-32	I		$10.80
