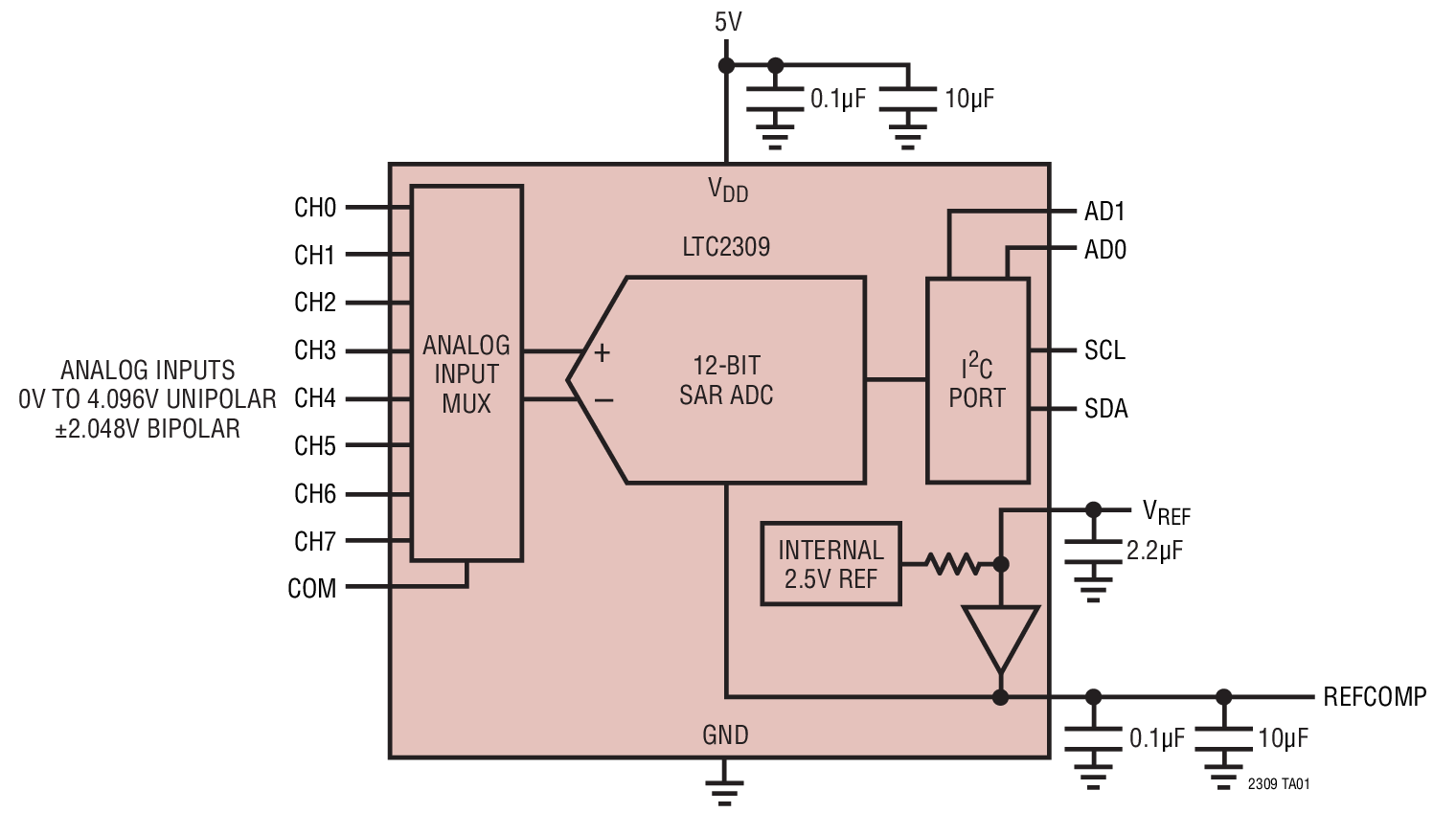

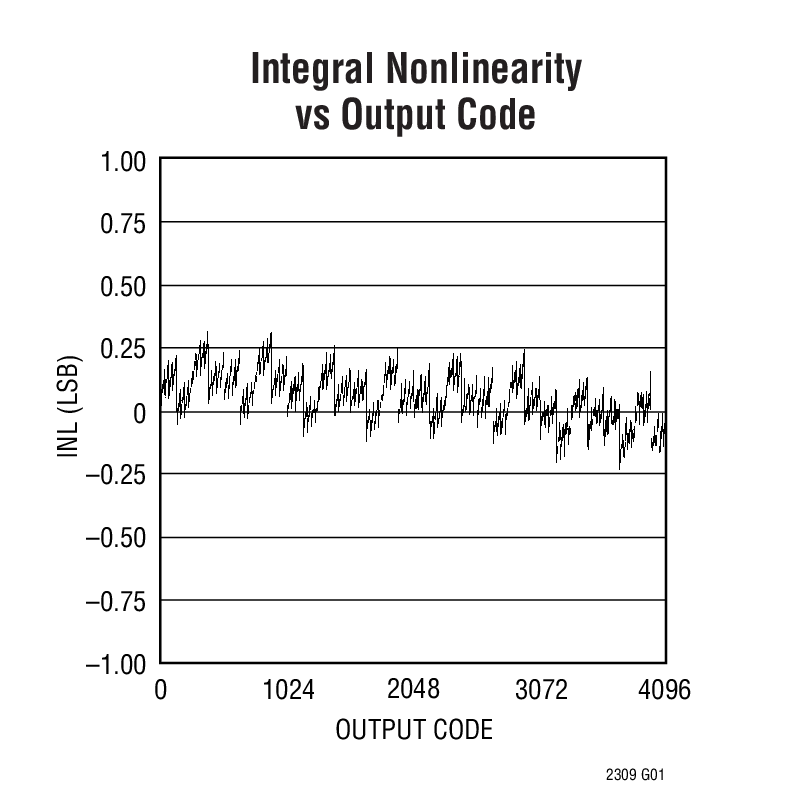

LTC2309 - 典型应用图例：

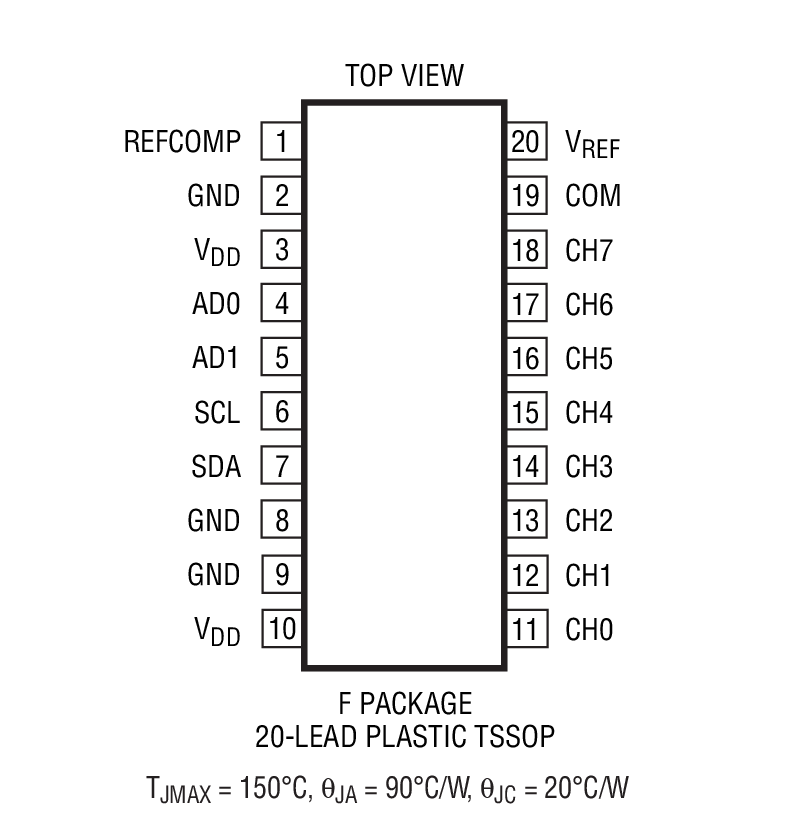

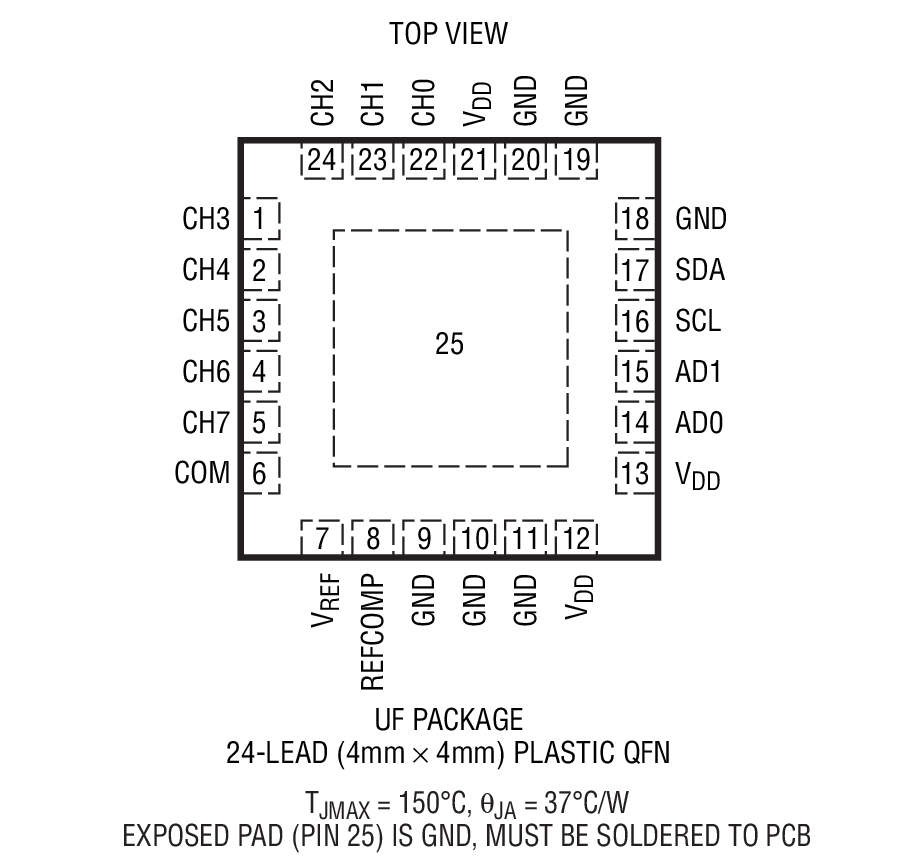

LTC2309 - 封装图解：

LTC2309 - LTC2309是具 I2C 接口的 8 通道、12 位 SAR 型 ADC

LTC2309是Linear公司的一款通用型 SAR ADC产品，LTC2309是具 I2C 接口的 8 通道、12 位 SAR 型 ADC，本站介绍了LTC2309的封装应用图解、特点和优点、功能等，并给出了与LTC2309相关的凌力尔特元器件型号供参考。

LTC2309 - 具 I2C 接口的 8 通道、12 位 SAR 型 ADC

LTC2309 - 具 I2C 接口的 8 通道、12 位 SAR 型 ADC - Linear Technology（凌力尔特）

功能描述

LTC2309 是一款低噪声、低功率、8 通道、12 位逐次逼近型 ADC，具有一个 I2C 兼容型串行接口。该 ADC 包括一个内部基准和一个全差分采样及保持电路，用于降低共模噪声。LTC2309 从一个内部时钟运作，旨在实现一个 1.3μs 的快速转换时间。

LTC2309 采用单 5V 电源，在 1ksps 吞吐速率条件下的吸收电流仅为 300μA。当不执行转换操作时，该 ADC 将进入打盹模式，从而降低了功耗。

LTC2309 采用小型 24 引脚 4mm x 4mm QFN 和 20 引脚 TSSOP封装。内部 2.5V 基准和 8 通道多路复用器进一步降低了 PCB 板级空间要求。

低功耗和小外形尺寸使 LTC2309 非常适合于电池供电型和便携式应用，而二线式I2C兼容型串行接口则令该 ADC 成为空间受限型系统的一种上佳选择。

特点

12 位分辨率

低功率：1.5mW (在 1ksps)、35μW (睡眠模式)

14ksps 吞吐速率

低噪声：SNR = 73.4dB

保证无漏失码

单 5V 电源

具有 9 个地址和一个全局地址 (用于实现同步) 的二线式 I2C 兼容型串行接口

快速转换时间：1.3μs

内部基准

内部 8 通道多路复用器

内部转换时钟

单极或双极输入范围 (可利用软件来选择)

在 -40ºC 至 125ºC 范围内保证运作 (TSSOP 封装)

24 引脚 4mm x 4mm QFN 和 20 引脚 TSSOP 封装

应用

工业过程控制

电动机控制

加速计测量

电池供电型仪器

隔离型和/或远程数据采集

电源监视

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC2309CF#PBF	TSSOP-20	C	$5.27	$2.95
LTC2309CF#TRPBF	TSSOP-20	C		$3.01
LTC2309CUF#PBF	4x4 QFN-24	C	$5.27	$2.95
LTC2309CUF#TRPBF	4x4 QFN-24	C		$3.01
LTC2309HF#PBF	TSSOP-20	H	$6.07	$4.25
LTC2309HF#TRPBF	TSSOP-20	H		$4.31
LTC2309IF#PBF	TSSOP-20	I	$6.32	$3.54
LTC2309IF#TRPBF	TSSOP-20	I		$3.60
LTC2309IUF#PBF	4x4 QFN-24	I	$6.32	$3.54
LTC2309IUF#TRPBF	4x4 QFN-24	I		$3.60
