LT1011MJ8技术文档下载:
LT1011MJ8技术文档产品手册下载
LT1011MJ8 - 典型应用图例:

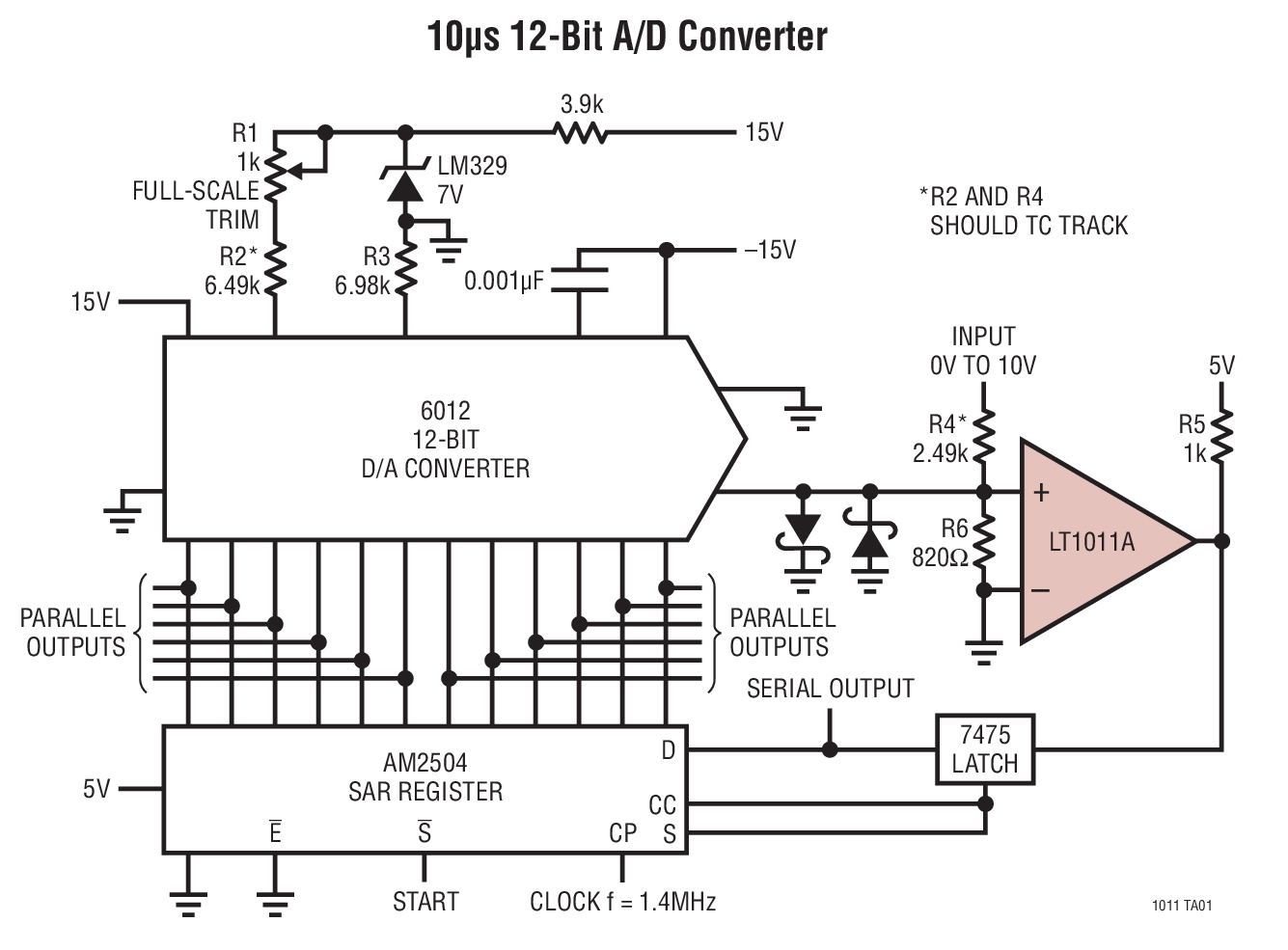

LT1011MJ8典型应用图例一
LT1011MJ8典型应用图例二
LT1011MJ8 - 封装图解:

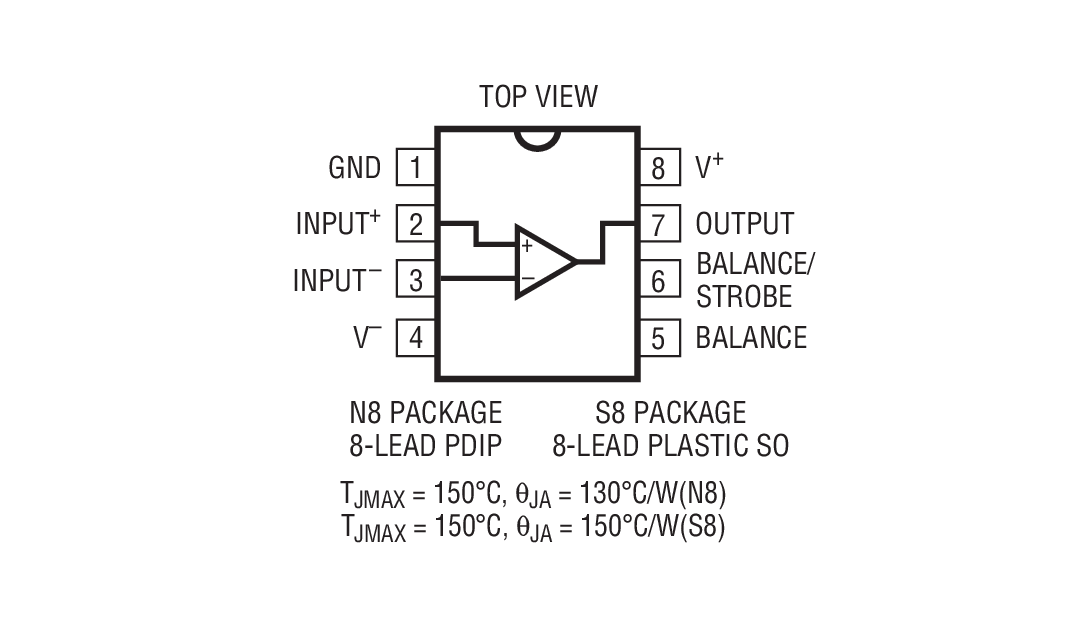

LT1011MJ8封装图解一

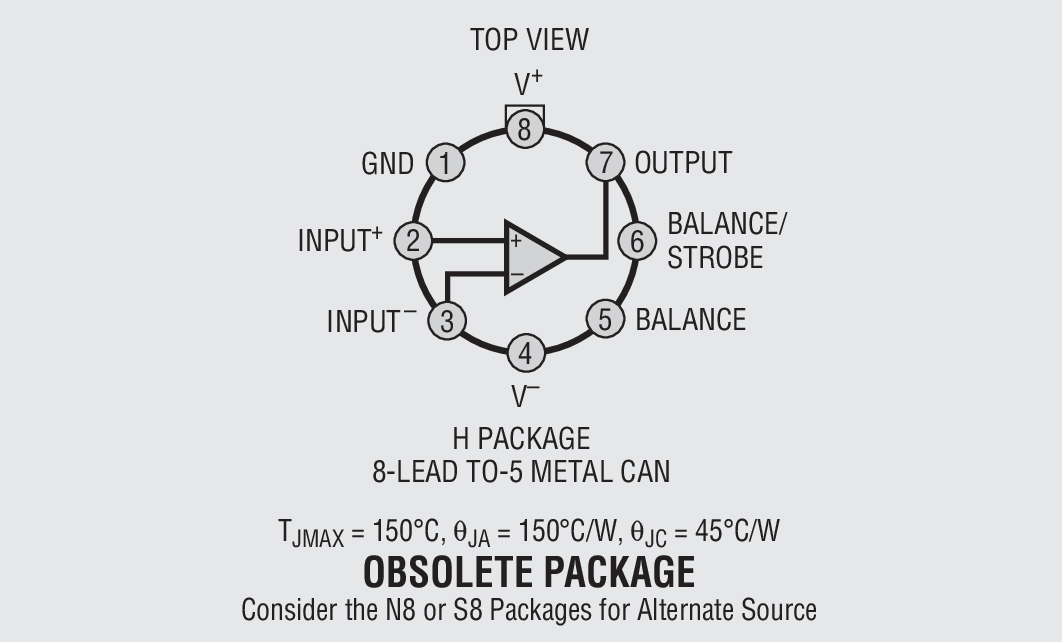

LT1011MJ8封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT1011MJ8介绍
LT1011MJ8 - LT1011MJ8是电压比较器

LT1011MJ8是Linear公司的一款高速比较器产品,LT1011MJ8是电压比较器,本站介绍了LT1011MJ8的封装应用图解、特点和优点、功能等,并给出了与LT1011MJ8相关的凌力尔特元器件型号供参考。

LT1011MJ8 - 电压比较器

LT1011 / LT1011A - 电压比较器 - Linear Technology(凌力尔特)

功能描述

LT1011 是一款通用型比较器,其输入特性明显优于 LM111。虽然它的引脚与 LM111兼容,但其偏置电流和偏移电压分别比 LM111 低 4 倍和 6 倍,而电压增益则高出 5 倍。偏移电压漂移 (一项早先未做规定的参数) 保证为 15μV/°C。此外,电源电流也降低了 2 倍,且无速度损失。当遭遇很强的过驱动情况时,LT1011 的速度要比 LM111 高出几倍。而且,其 DC 参数和响应时间规格完全针对采用单 5V 工作电源时的条件而拟订。LT1011 保留了 LM111 所有的通用功能,包括单 3V 至 ±18V 电源操作,以及一个具 50mA 电流供应 / 吸收能力的浮动晶体管输出。该器件能够驱动参考于地、负电源或正电源的负载,并规定在 V- 和集电极输出之间高达 50V。可允许一个高达满电源电压的差分输入电压 (即使在采用 ±18V 电源的情况下也不例外),从而使得能够利用简单的二极管箝位电路将输入箝位至电源电压。

特点
  • 引脚与 LM111 系列器件兼容
  • 保证输入偏移电压:0.5mV (最大值)
  • 保证输入偏置电流:25nA (最大值)
  • 保证输入偏移电流:3nA (最大值)
  • 保证响应时间:250ns (最大值)
  • 保证电压增益:200,000 (最小值)
  • 50mA 输出供电或吸收电流
  • ±30V 差分输入电压
  • 技术规格完全针对单 5V 工作电源而拟订
  • 采用 8 引脚 PDIP 和 SO 封装
  • 应用
  • SAR 型 A/D 转换器
  • 电压至频率转换器
  • 精准 RC 振荡器
  • 峰值检波器
  • 电动机速度控制
  • 脉冲发生器
  • 继电器 / 灯驱动器
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1011ACN8 N-8 C $3.50 $2.75
    LT1011ACN8#PBF N-8 C $3.50 $2.75
    LT1011AIS8 SO-8 I $3.55 $2.95
    LT1011AIS8#PBF SO-8 I $3.55 $2.95
    LT1011AIS8#TR SO-8 I $3.01
    LT1011AIS8#TRPBF SO-8 I $3.01
    LT1011AMJ8 CERDIP-8 M $66.00
    LT1011CN8 N-8 C $1.58 $1.30
    LT1011CN8#PBF N-8 C $1.58 $1.30
    LT1011CS8 SO-8 C $2.00 $1.60
    LT1011CS8#PBF SO-8 C $2.00 $1.60
    LT1011CS8#TR SO-8 C $1.66
    LT1011CS8#TRPBF SO-8 C $1.66
    LT1011IS8 SO-8 I $2.25 $1.85
    LT1011IS8#PBF SO-8 I $2.25 $1.85
    LT1011IS8#TR SO-8 I $1.91
    LT1011IS8#TRPBF SO-8 I $1.91
