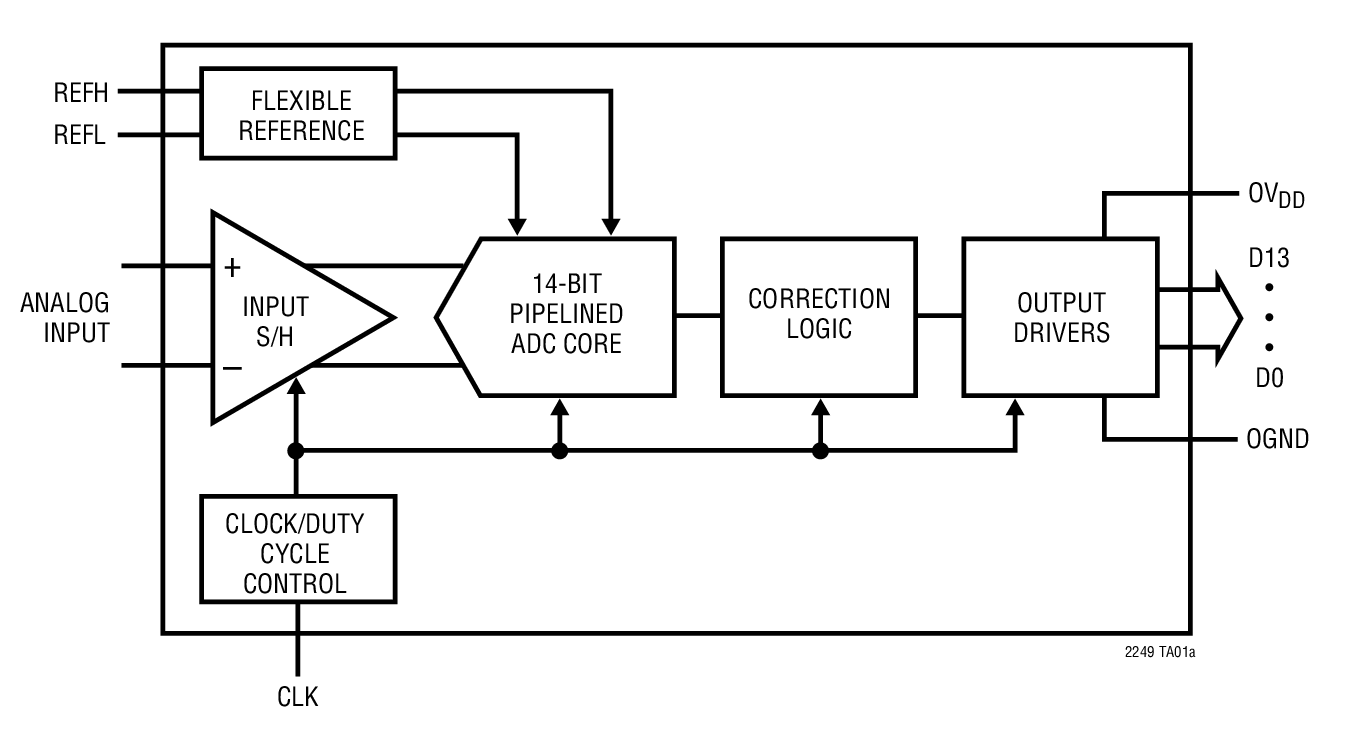

LTC2248典型应用图例一

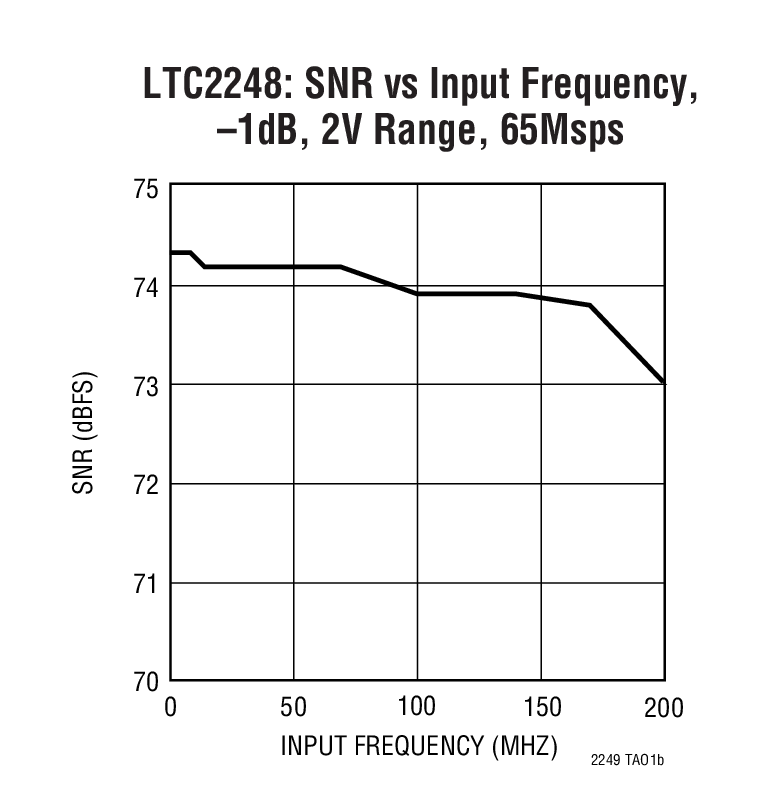

LTC2248典型应用图例二
LTC2248 - 封装图解：

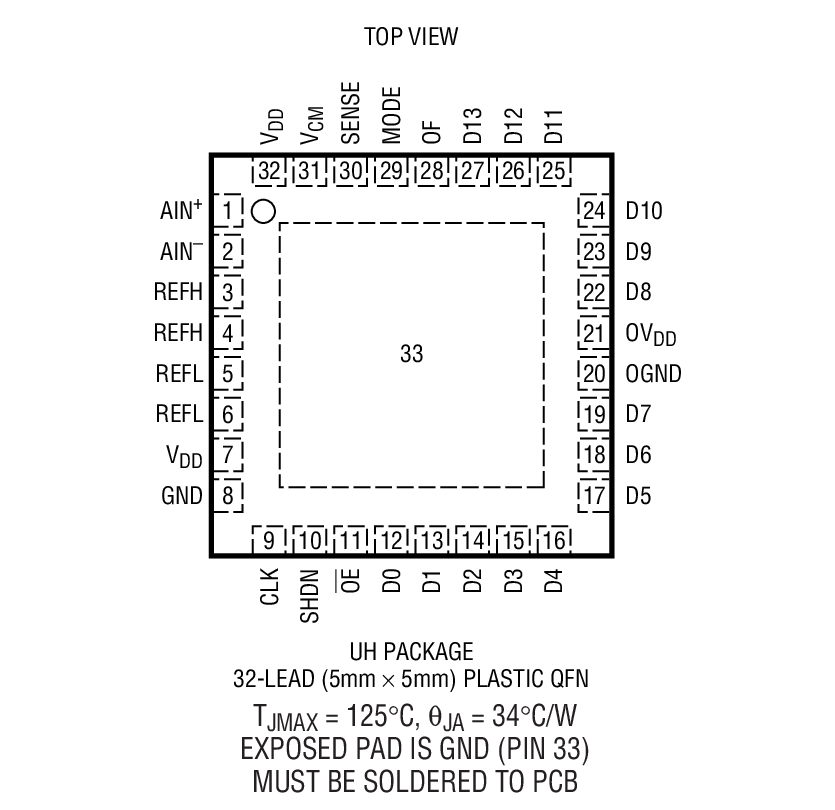

LTC2248封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2248介绍

LTC2248 - LTC2248是14-Bit, 65Msps Low Power 3V ADC

LTC2248是LINEAR凌力尔特公司的一款高速 ADC产品，LTC2248是LTC2248是14-Bit, 65Msps Low Power 3V ADC，本站介绍了LTC2248的封装应用图解、特点和优点、功能等，并给出了与LTC2248相关的LINEAR元器件型号供参考。

LTC2248 - LTC2248是14-Bit, 65Msps Low Power 3V ADC - 高速 ADC - 数据转换 - 凌力尔特

LTC2248 - 14-Bit, 65Msps Low Power 3V ADC

LTC2248 - 14-Bit, 65Msps Low Power 3V ADC - Linear Technology（凌力尔特）

功能描述
The LTC2248/LTC2247/LTC2246 are 14-bit 65Msps/40Msps/25Msps, low power 3V A/D converters designed for digitizing high frequency, wide dynamic range signals. The LTC2248/LTC2247/LTC2246 are perfect for demanding imaging and communications applications with AC performance that includes 74dB SNR and 80dB SFDR for signals well beyond the Nyquist frequency.

DC specs include ±1LSB INL (typ), ±0.5LSB DNL (typ) and no missing codes over temperature. The transition noise is a low 1LSBRMS.

A single 3V supply allows low power operation. A separate output supply allows the outputs to drive 0.5V to 3.6V logic.

A single-ended CLK input controls converter operation. An optional clock duty cycle stabilizer allows high performance at full speed for a wide range of clock duty cycles.

特点
  • Sample Rate: 65Msps/40Msps/25Msps
  • Single 3V Supply (2.7V to 3.4V)
  • Low Power: 205mW/120mW/75mW
  • 74.3dB SNR
  • 90dB SFDR
  • No Missing Codes
  • Flexible Input: 1VP-P to 2VP-P Range
  • 575MHz Full Power Bandwidth S/H
  • Clock Duty Cycle Stabilizer
  • Shutdown and Nap Modes
  • Pin Compatible Family125Msps: LTC2253 (12-Bit), LTC2255 (14-Bit)105Msps: LTC2252 (12-Bit), LTC2254 (14-Bit)80Msps: LTC2229 (12-Bit), LTC2249 (14-Bit)65Msps: LTC2228 (12-Bit), LTC2248 (14-Bit)40Msps: LTC2227 (12-Bit), LTC2247 (14-Bit)25Msps: LTC2226 (12-Bit), LTC2246 (14-Bit)10Msps: LTC2225 (12-Bit), LTC2245 (14-Bit)
  • 32-Pin (5mm × 5mm) QFN Package
    • 应用
  • Wireless and Wired Broadband Communication
  • Imaging Systems
  • Ultrasound
  • Spectral Analysis
  • Portable Instrumentation
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2248CUH 5x5 QFN-32 C $32.30 $23.35
    LTC2248CUH#PBF 5x5 QFN-32 C $32.30 $23.35
    LTC2248CUH#TR 5x5 QFN-32 C $23.45
    LTC2248CUH#TRPBF 5x5 QFN-32 C $23.45
    LTC2248IUH 5x5 QFN-32 I $38.73 $28.00
    LTC2248IUH#PBF 5x5 QFN-32 I $38.73 $28.00
    LTC2248IUH#TRPBF 5x5 QFN-32 I $28.10
