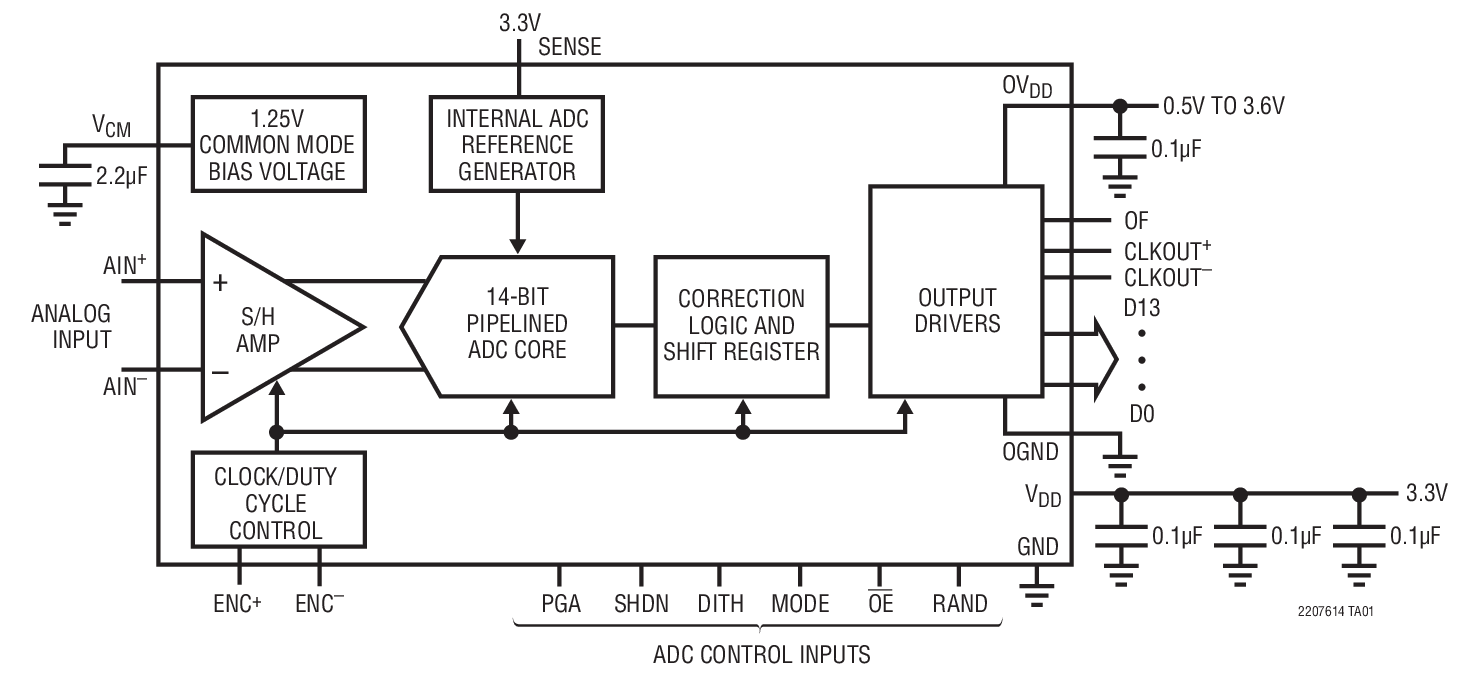

LTC2207-14典型应用图例一

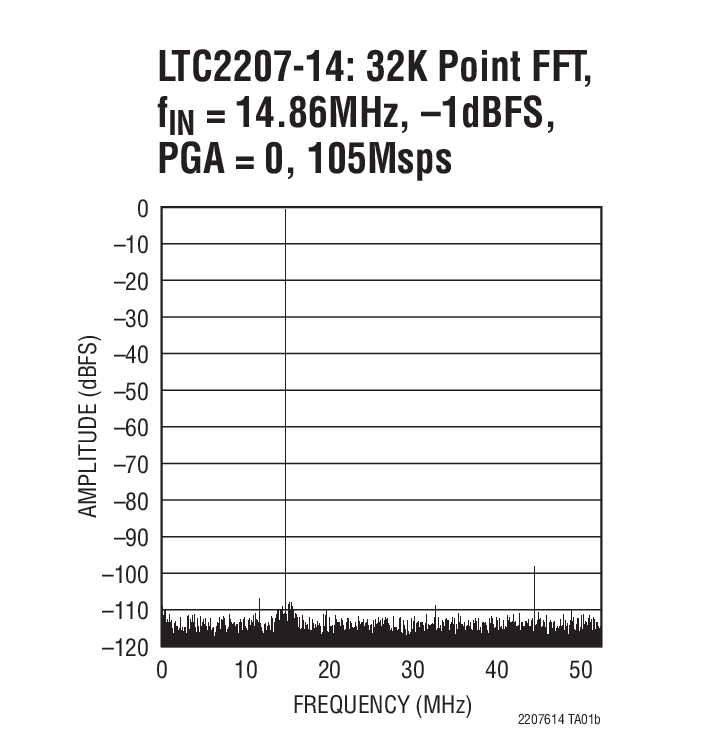

LTC2207-14典型应用图例二
LTC2207-14 - 封装图解：

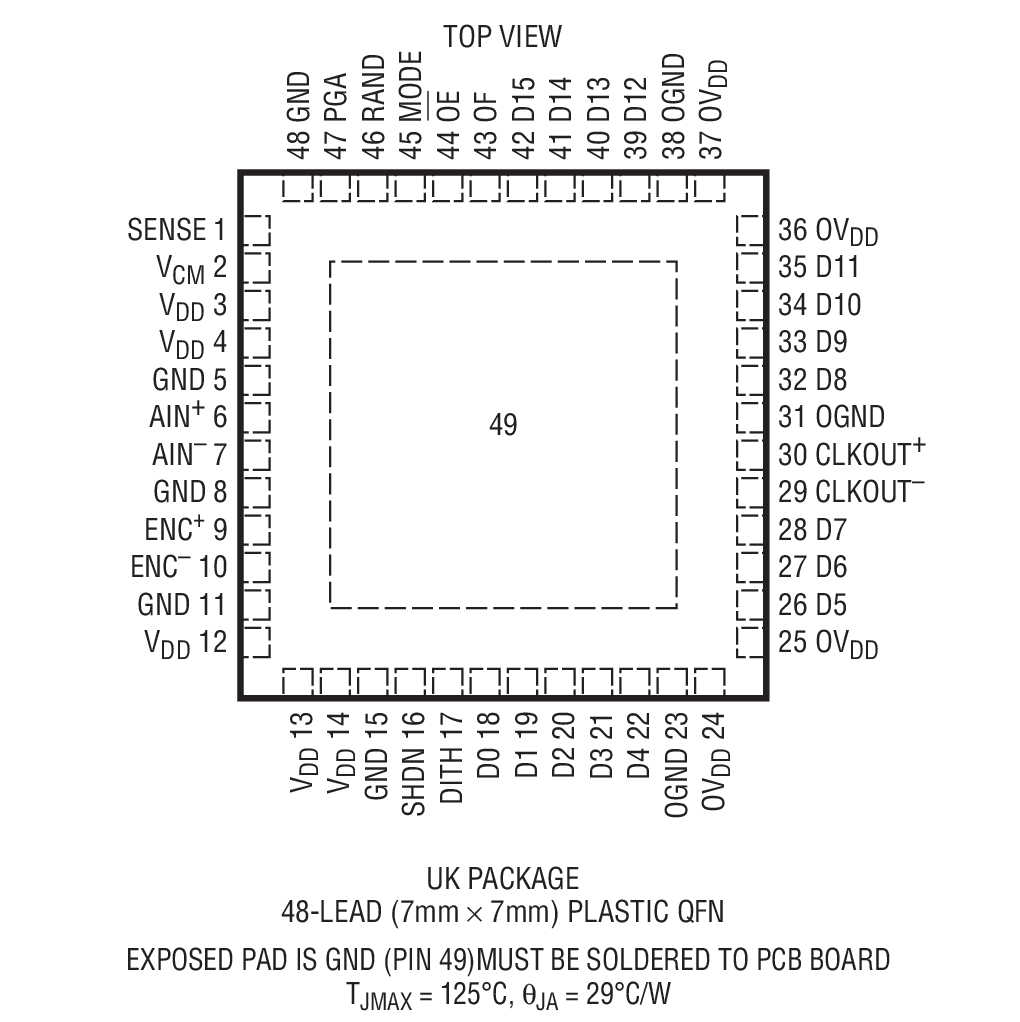

LTC2207-14封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2207-14介绍

LTC2207-14 - LTC2207-14是14 位、105Msps ADC

LTC2207-14是LINEAR凌力尔特公司的一款高速 ADC产品，LTC2207-14是LTC2207-14是14 位、105Msps ADC，本站介绍了LTC2207-14的封装应用图解、特点和优点、功能等，并给出了与LTC2207-14相关的LINEAR元器件型号供参考。

LTC2207-14 - LTC2207-14是14 位、105Msps ADC - 高速 ADC - 数据转换 - 凌力尔特

LTC2207-14 - 14 位、105Msps ADC

LTC2207-14 - 14 位、105Msps ADC - Linear Technology（凌力尔特）

功能描述

LTC2207-14/LTC2206-14 是 105Msps/80Msps、采样 14 位 A/D 转换器，专为对输入频率高达 700MHz的高频、宽动态范围信号进行数字化处理而设计。可以利用PGA前端对该ADC的输入范围优化。

LTC2207-14/LTC2206-14 非常适合于要求苛刻的通信应用，其 AC 性能包括 77.3dB 噪声层和 98dB 无寄生动态范围 (SFDR)。80fsRMS 的超低抖动实现了高输入频率的欠采样和卓越的噪声性能。最大 DC 规格包括整个温度范围内的 ±1.5LSB INL、±1LSB DNL (无漏失码)。

一个单独的输出电源允许 CMOS 输出摆幅在 0.5V 至 3.6V 的范围。

可利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC＋ 和 ENC－ 输入进行差分或单端驱动。一个可任选的时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。

特点
  • 采样速率：105Msps/80Msps
  • 77.3dBFS 噪声层
  • 98dB SFDR
  • 在 250MHz 的 SFDR > 82dB (1.5VP-P 输入范围)
  • PGA 前端 (2.25VP-P 或 1.5VP-P 输入范围)
  • 700MHz 满功率带宽 S/H (采样及保持)
  • 可选的内部抖动
  • 可选的数据输出随机函数发生器
  • 单 3.3V 电源
  • 功耗：947mW/762mW
  • 可选的时钟占空比稳定器
  • 超范围指示器
  • 引脚兼容系列 105Msps：LTC2207 (16 位)、LTC2207-14 (14 位) 80Msps：LTC2206 (16 位)、LTC2206-14 (14 位) 65Msps：LTC2205 (16 位)、LTC2205-14 (14 位) 40Msps：LTC2204 (16 位) 25Msps：LTC2203 (16 位) 单端时钟 10Msps：LTC2202 (16 位) 单端时钟
  • 48 引脚 7mm x 7mm QFN 封装
    • 应用
  • 电信
  • 接收机
  • 蜂窝基站
  • 频谱分析
  • 成像系统
  • ATE
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2207CUK-14 7x7 QFN-48 C $64.29 $45.00
    LTC2207CUK-14#PBF 7x7 QFN-48 C $64.29 $45.00
    LTC2207CUK-14#TR 7x7 QFN-48 C $45.10
    LTC2207CUK-14#TRPBF 7x7 QFN-48 C $45.10
    LTC2207IUK-14 7x7 QFN-48 I $77.14 $54.00
    LTC2207IUK-14#PBF 7x7 QFN-48 I $77.14 $54.00
    LTC2207IUK-14#TR 7x7 QFN-48 I $54.10
    LTC2207IUK-14#TRPBF 7x7 QFN-48 I $54.10
