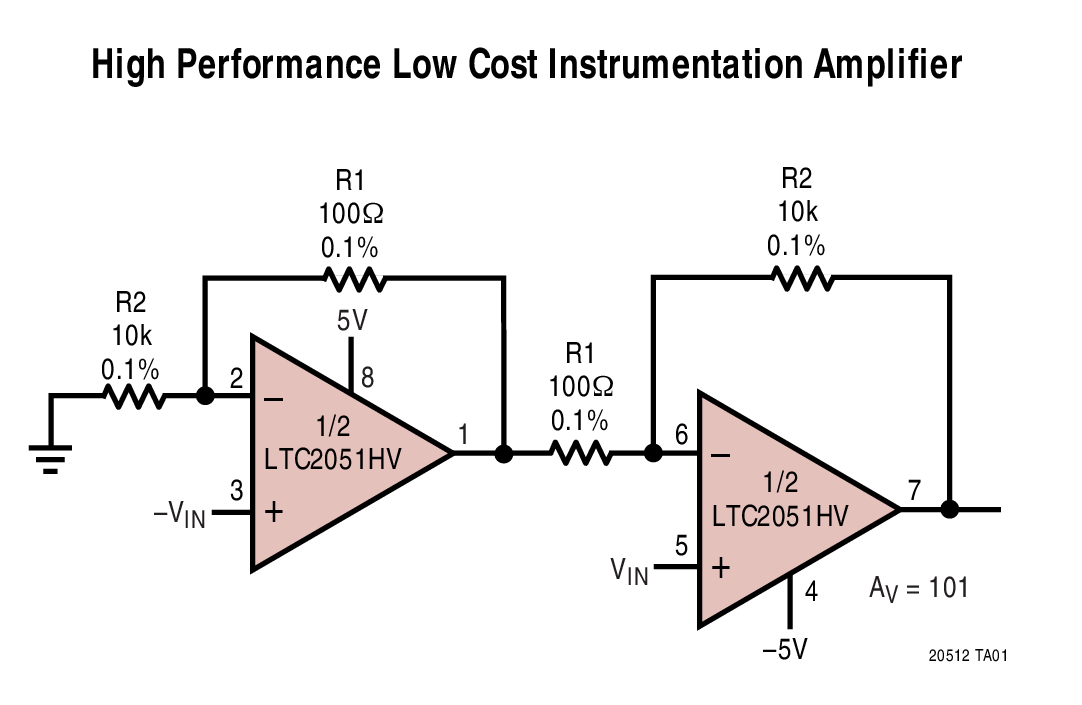

LTC2051 - 典型应用图例：

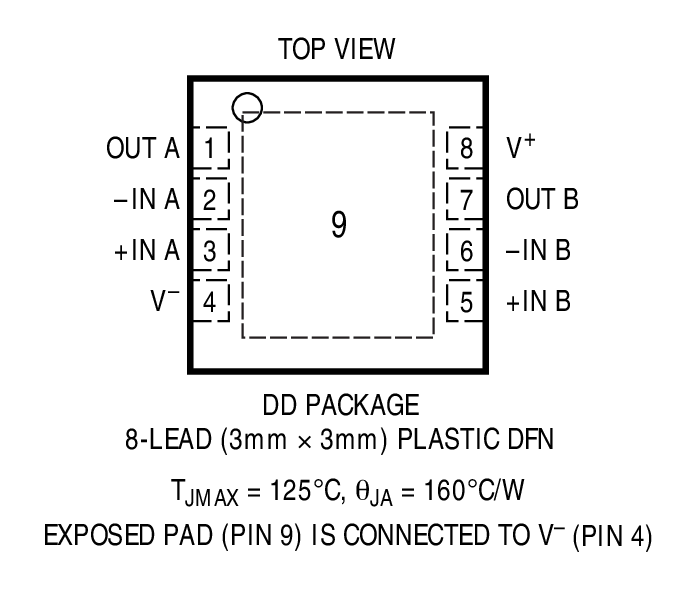

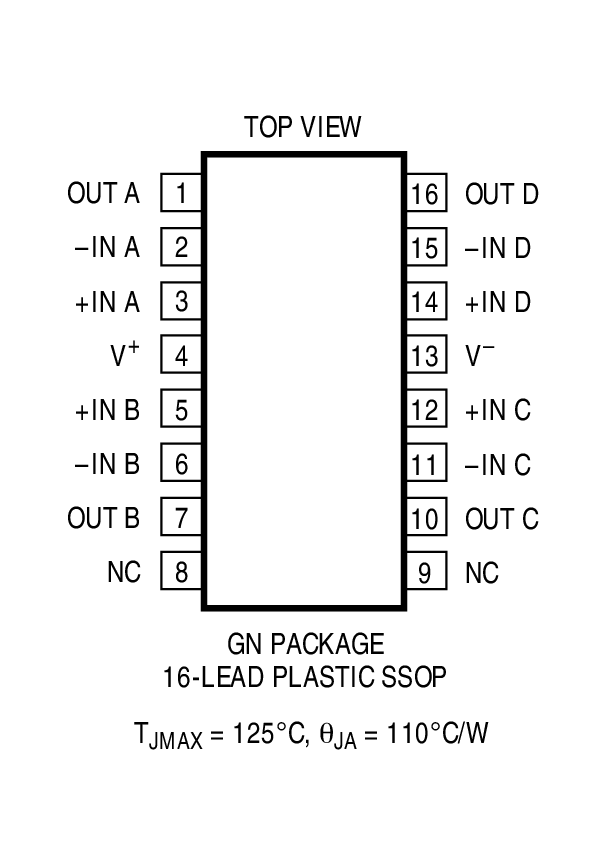

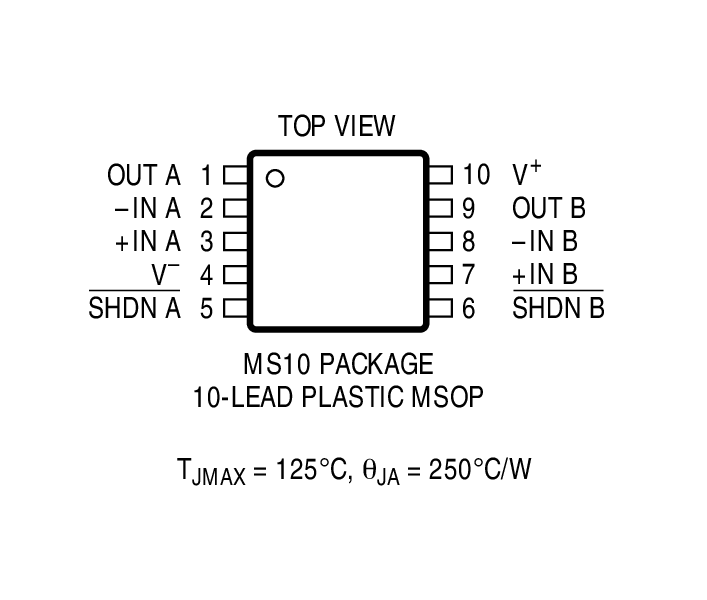

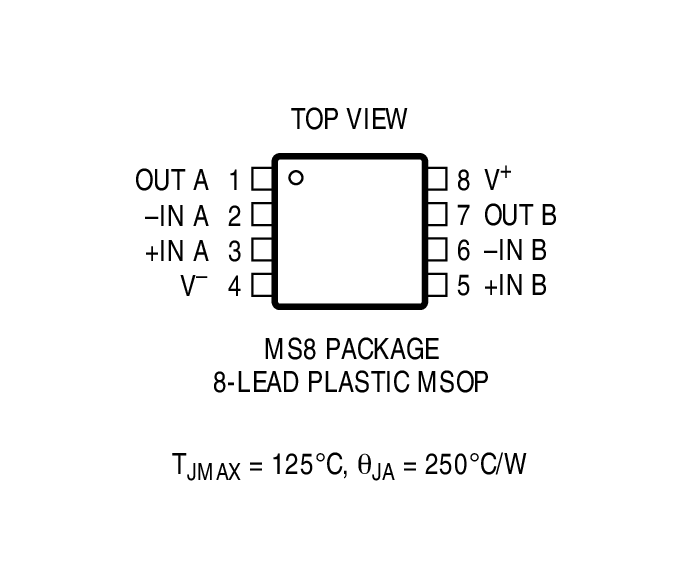

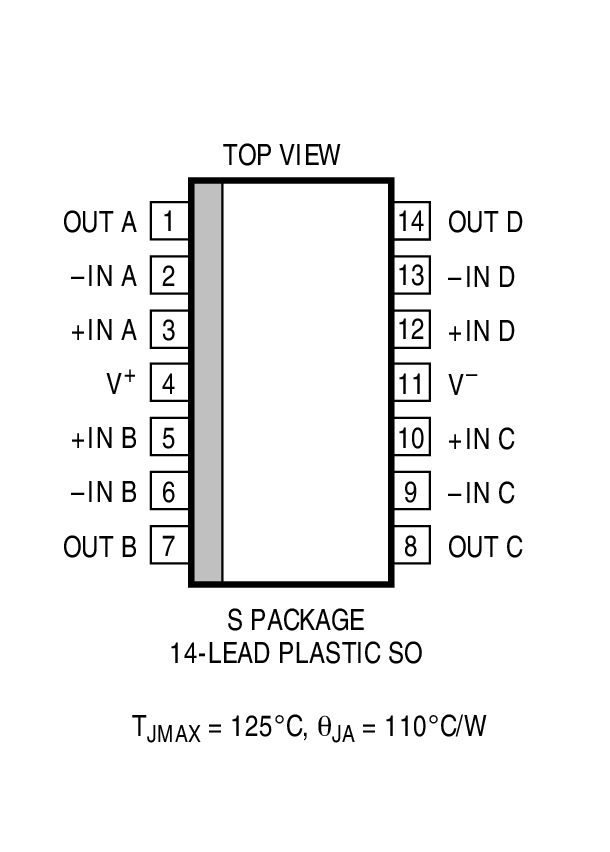

LTC2051 - 封装图解：

LTC2051 - LTC2051是双路零漂移运算放大器

LTC2051是Linear公司的一款精准放大器产品，LTC2051是双路零漂移运算放大器，本站介绍了LTC2051的封装应用图解、特点和优点、功能等，并给出了与LTC2051相关的凌力尔特元器件型号供参考。

LTC2051 - 双路零漂移运算放大器

LTC2051 - 双路零漂移运算放大器 - Linear Technology（凌力尔特）

功能描述

LTC2051/LTC2052 是双通道/四通道零漂移运算放大器，采用 MS8 和 SO-8/GN16以及 S14 封装。对于空间受限型应用，LTC2051 可提供一种 3mm x 3mm x 0.8mm 双侧引脚细间距无引线封装 (DFN)。它们采用单 2.7V 工作电源，并支持 ±5V 应用。电流消耗为每个运算放大器 750μA。

LTC2051/LTC2052 虽然外形尺寸小巧，但 DC 性能却丝毫不打折扣。典型输入失调电压和失调漂移分别为 0.5μV 和10nV/℃.。利用高于 130dB 的电源抑制比 (PSRR) 和共模抑制比 (CMRR)，对几乎为零的 DC 偏移和漂移提供了支持。

输入共模电压范围从负电源至高达正电源的 1V (典型值) 以内。LTC2051/LTC2052 还具有一个增强型输出级，该输出级能够把低至 2kΩ 的负载驱动至正负两个电源轨。开环增益通常为 140dB。另外，LTC2051/LTC2052 还拥有一个 1.5μVP-P 的 DC 至 10Hz 噪声和一个 3MHz 的增益带宽乘积。

特点

最大失调电压：3μV

最大失调电压漂移：30nV/℃

小占板面积、扁平 MS8/GN16 封装

单电源操作：2.7V 至 ±5.5V

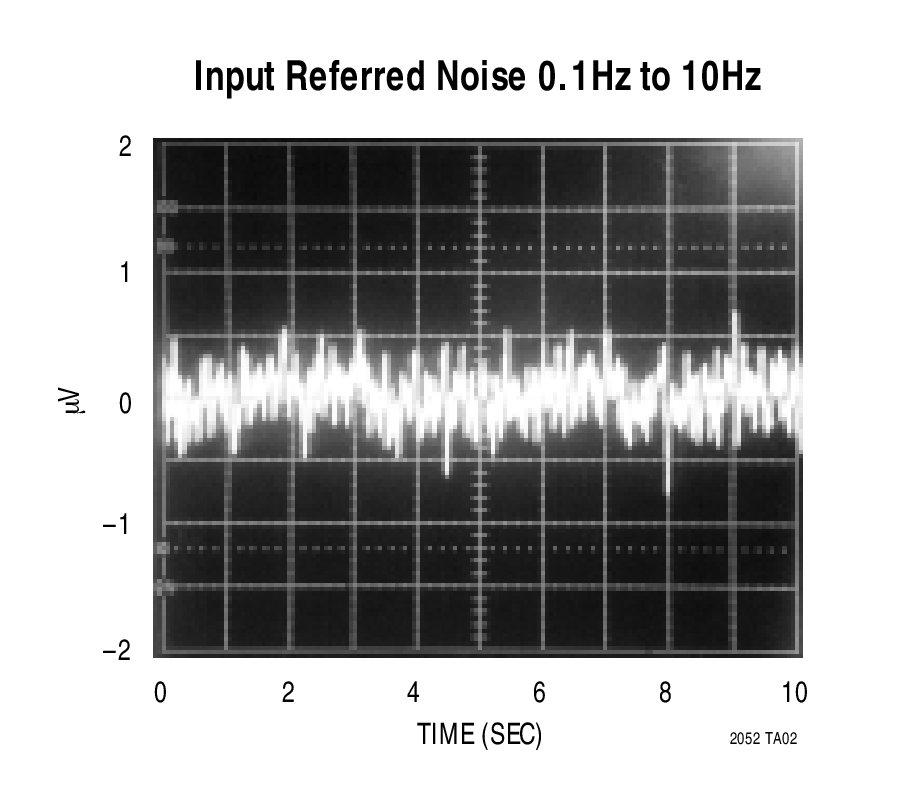

噪声：1.5μVP-P (0.01Hz 至 10Hz 频率范围内的典型值)

电压增益：140dB (典型值)

PSRR：130dB (典型值)

CMRR：130 dB (典型值)

电源电流：每个放大器为 0.75mA (典型值)

扩展的共模输入范围

轨至轨输出摆幅

工作温度范围：-40℃ 至 125℃

采用 3mm x 3mm x 0.8mm DFN 封装

应用

热电偶放大器

电子衡器

医疗仪表

应变仪放大器

高分辨率数据采集

高 DC 准确度 RC 有源滤波器

低压侧电流检测

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC2051CDD	3x3 DFN-8	C	$3.39	$2.30
LTC2051CDD#PBF	3x3 DFN-8	C	$3.39	$2.30
LTC2051CDD#TR	3x3 DFN-8	C		$2.35
LTC2051CDD#TRPBF	3x3 DFN-8	C		$2.35
LTC2051CMS10	MS-10	C	$2.75	$2.30
LTC2051CMS10#PBF	MS-10	C	$2.75	$2.30
LTC2051CMS10#TR	MS-10	C		$2.36
LTC2051CMS10#TRPBF	MS-10	C		$2.36
LTC2051CMS8	MS-8	C	$2.65	$2.20
LTC2051CMS8#PBF	MS-8	C	$2.65	$2.20
LTC2051CMS8#TR	MS-8	C		$2.26
LTC2051CMS8#TRPBF	MS-8	C		$2.26
LTC2051CS8	SO-8	C	$2.40	$2.00
LTC2051CS8#PBF	SO-8	C	$2.40	$2.00
LTC2051CS8#TR	SO-8	C		$2.06
LTC2051CS8#TRPBF	SO-8	C		$2.06
LTC2051HMS8	MS-8	H	$2.70	$2.30
LTC2051HMS8#PBF	MS-8	H	$2.70	$2.30
LTC2051HMS8#TR	MS-8	H		$2.36
LTC2051HMS8#TRPBF	MS-8	H		$2.36
LTC2051HS8	SO-8	H	$2.55	$2.10
LTC2051HS8#PBF	SO-8	H	$2.55	$2.10
LTC2051HS8#TR	SO-8	H		$2.16
LTC2051HS8#TRPBF	SO-8	H		$2.16
LTC2051HVCDD	3x3 DFN-8	C	$4.11	$2.85
LTC2051HVCDD#PBF	3x3 DFN-8	C	$4.11	$2.85
LTC2051HVCDD#TR	3x3 DFN-8	C		$2.90
LTC2051HVCDD#TRPBF	3x3 DFN-8	C		$2.90
LTC2051HVCMS10	MS-10	C	$3.40	$2.85
LTC2051HVCMS10#PBF	MS-10	C	$3.40	$2.85
LTC2051HVCMS10#TR	MS-10	C		$2.91
LTC2051HVCMS10#TRPBF	MS-10	C		$2.91
LTC2051HVCMS8	MS-8	C	$3.30	$2.75
LTC2051HVCMS8#PBF	MS-8	C	$3.30	$2.75
LTC2051HVCMS8#TR	MS-8	C		$2.81
LTC2051HVCMS8#TRPBF	MS-8	C		$2.81
LTC2051HVCS8	SO-8	C	$3.00	$2.50
LTC2051HVCS8#PBF	SO-8	C	$3.00	$2.50
LTC2051HVCS8#TR	SO-8	C		$2.56
LTC2051HVCS8#TRPBF	SO-8	C		$2.56
LTC2051HVHMS8	MS-8	H	$3.45	$2.90
LTC2051HVHMS8#PBF	MS-8	H	$3.45	$2.90
LTC2051HVHMS8#TR	MS-8	H		$2.96
LTC2051HVHMS8#TRPBF	MS-8	H		$2.96
LTC2051HVHS8	SO-8	H	$3.30	$2.75
LTC2051HVHS8#PBF	SO-8	H	$3.30	$2.75
LTC2051HVHS8#TR	SO-8	H		$2.81
LTC2051HVHS8#TRPBF	SO-8	H		$2.81
LTC2051HVIDD	3x3 DFN-8	I	$4.46	$3.00
LTC2051HVIDD#PBF	3x3 DFN-8	I	$4.46	$3.00
LTC2051HVIDD#TR	3x3 DFN-8	I		$3.05
LTC2051HVIDD#TRPBF	3x3 DFN-8	I		$3.05
LTC2051HVIMS10	MS-10	I	$3.60	$3.00
LTC2051HVIMS10#PBF	MS-10	I	$3.60	$3.00
LTC2051HVIMS10#TR	MS-10	I		$3.06
LTC2051HVIMS10#TRPBF	MS-10	I		$3.06
LTC2051HVIMS8	MS-8	I	$3.45	$2.90
LTC2051HVIMS8#PBF	MS-8	I	$3.45	$2.90
LTC2051HVIMS8#TR	MS-8	I		$2.96
LTC2051HVIMS8#TRPBF	MS-8	I		$2.96
LTC2051HVIS8	SO-8	I	$3.30	$2.75
LTC2051HVIS8#PBF	SO-8	I	$3.30	$2.75
LTC2051HVIS8#TR	SO-8	I		$2.81
LTC2051HVIS8#TRPBF	SO-8	I		$2.81
LTC2051IDD	3x3 DFN-8	I	$3.57	$2.40
LTC2051IDD#PBF	3x3 DFN-8	I	$3.57	$2.40
LTC2051IDD#TR	3x3 DFN-8	I		$2.45
LTC2051IDD#TRPBF	3x3 DFN-8	I		$2.45
LTC2051IMS10	MS-10	I	$2.85	$2.40
LTC2051IMS10#PBF	MS-10	I	$2.85	$2.40
LTC2051IMS10#TR	MS-10	I		$2.46
LTC2051IMS10#TRPBF	MS-10	I		$2.46
LTC2051IMS8	MS-8	I	$2.70	$2.30
LTC2051IMS8#PBF	MS-8	I	$2.70	$2.30
LTC2051IMS8#TR	MS-8	I		$2.36
LTC2051IMS8#TRPBF	MS-8	I		$2.36
LTC2051IS8	SO-8	I	$2.55	$2.10
LTC2051IS8#PBF	SO-8	I	$2.55	$2.10
LTC2051IS8#TR	SO-8	I		$2.16
LTC2051IS8#TRPBF	SO-8	I		$2.16
