LTC1696技术文档下载：

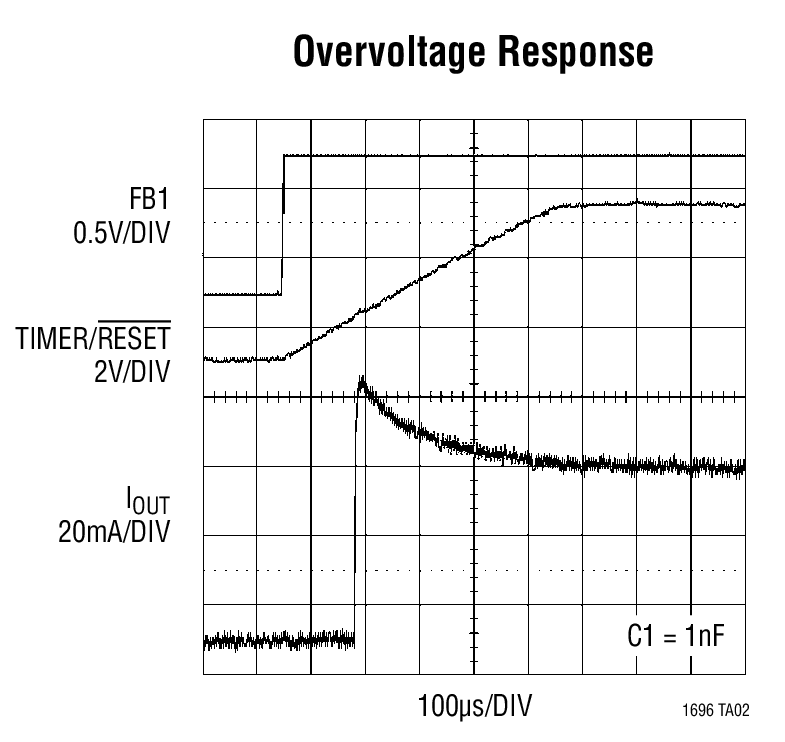

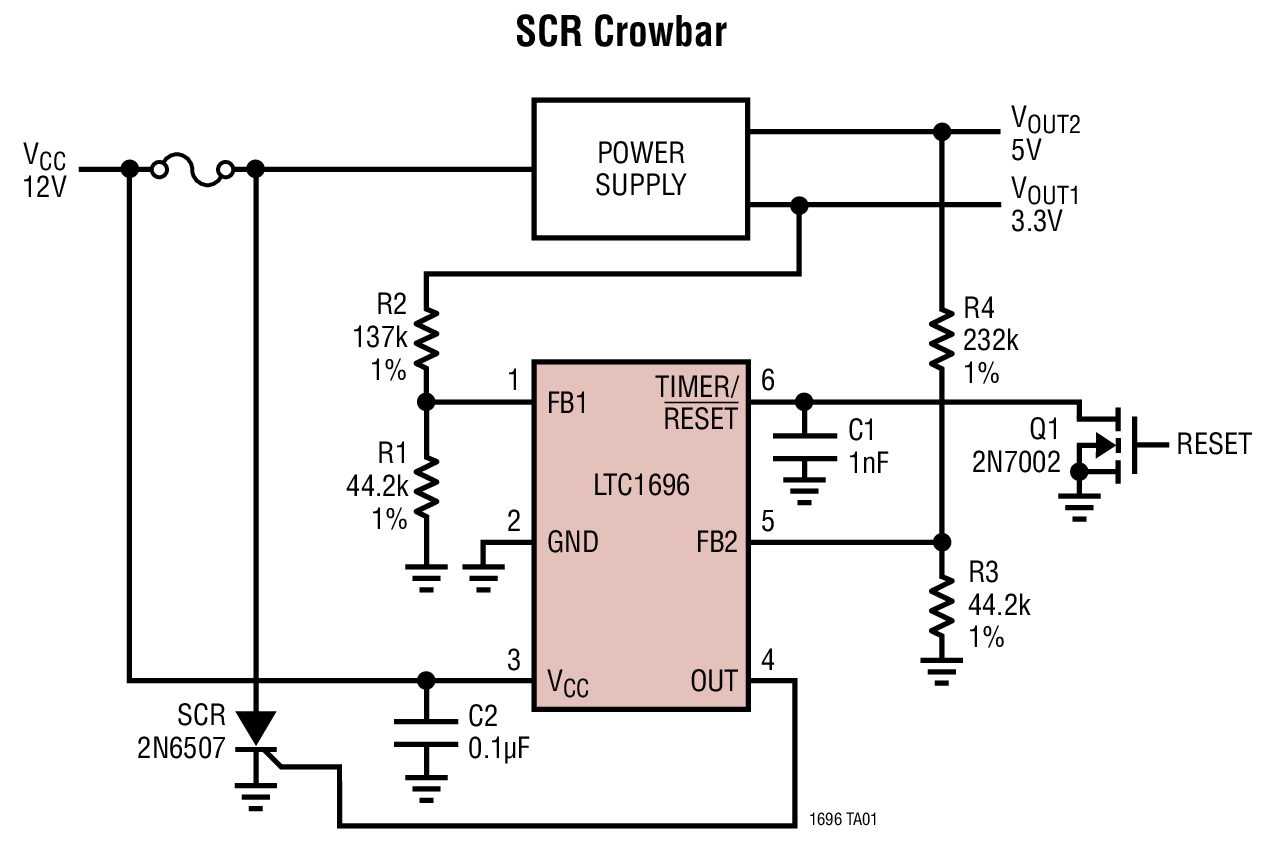

LTC1696 - 典型应用图例：

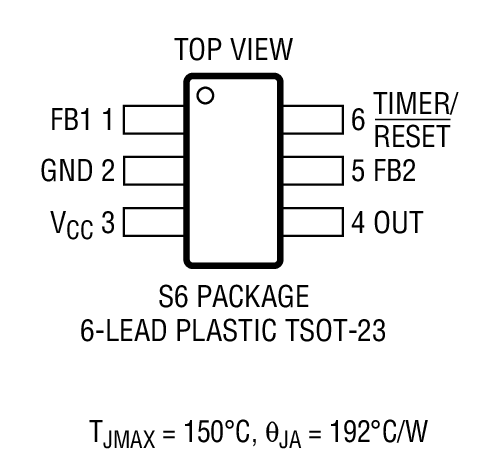

LTC1696 - 封装图解：
LTC1696 - LTC1696是过压保护控制器
LTC1696是Linear公司的一款浪涌抑制器、过压和过流保护产品，LTC1696是过压保护控制器，本站介绍了LTC1696的封装应用图解、特点和优点、功能等，并给出了与LTC1696相关的凌力尔特元器件型号供参考。
LTC1696 - 过压保护控制器
LTC1696 - 过压保护控制器 - Linear Technology（凌力尔特）
功能描述
LTC1696 是一款独立型电源过压监视器和保护器件，其专为在发生过压故障的情况下保护电源负载而设计。该器件可监视两个可调的输出电压。如果检测到某种过压情况，则输出驱动一个外部 SCR 放电电路或者关断外部背对背 N 沟道 MOSFET，由此实现输入电压与电源的断接。
引脚 6 提供了三种功能。通过把一个电容器连接至该引脚，可以设置内部干扰滤波器时间延迟。未连接该电容器时，默认的时间延迟由一个内部电容器来决定。该引脚还起一个复位输入的作用，以在过压故障状况之后清除内部锁存器。如果 FB1 和 FB2 电压处于跳变门限以下，那么通过将该引脚拉至高电平可启动 OUT 引脚。
LTC1696 采用扁平 (仅高 1mm) ThinSOT 封装。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LTC1696ES6 | SOT-23 | E | $2.07 | |
| LTC1696ES6#PBF | SOT-23 | E | $2.07 | |
| LTC1696ES6#TR | SOT-23 | E | $2.07 | $1.76 |
| LTC1696ES6#TRM | SOT-23 | E | $2.07 | $1.78 |
| LTC1696ES6#TRMPBF | SOT-23 | E | $2.07 | $1.78 |
| LTC1696ES6#TRPBF | SOT-23 | E | $2.07 | $1.76 |
| LTC1696HS6 | SOT-23 | H | $3.11 | |
| LTC1696HS6#PBF | SOT-23 | H | $3.11 | |
| LTC1696HS6#TR | SOT-23 | H | $3.11 | $2.18 |
| LTC1696HS6#TRM | SOT-23 | H | $3.11 | $2.23 |
| LTC1696HS6#TRMPBF | SOT-23 | H | $3.11 | $2.23 |
| LTC1696HS6#TRPBF | SOT-23 | H | $3.11 | $2.18 |
| LTC1696IS6 | SOT-23 | I | $2.69 | |
| LTC1696IS6#PBF | SOT-23 | I | $2.69 | |
| LTC1696IS6#TR | SOT-23 | I | $2.69 | $1.88 |
| LTC1696IS6#TRM | SOT-23 | I | $2.69 | $1.93 |
| LTC1696IS6#TRMPBF | SOT-23 | I | $2.69 | $1.93 |
| LTC1696IS6#TRPBF | SOT-23 | I | $2.69 | $1.88 |
