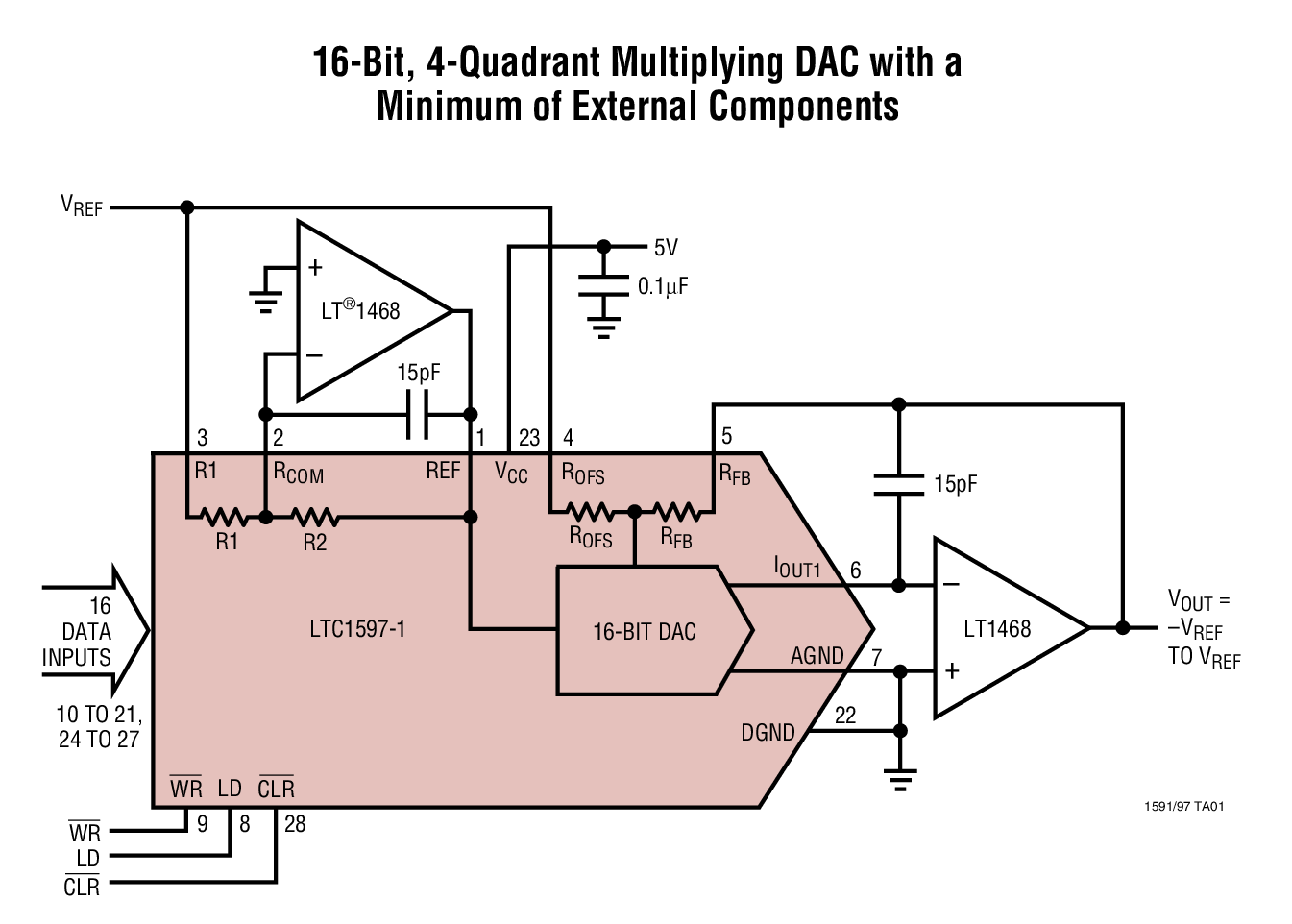

LTC1597B典型应用图例一

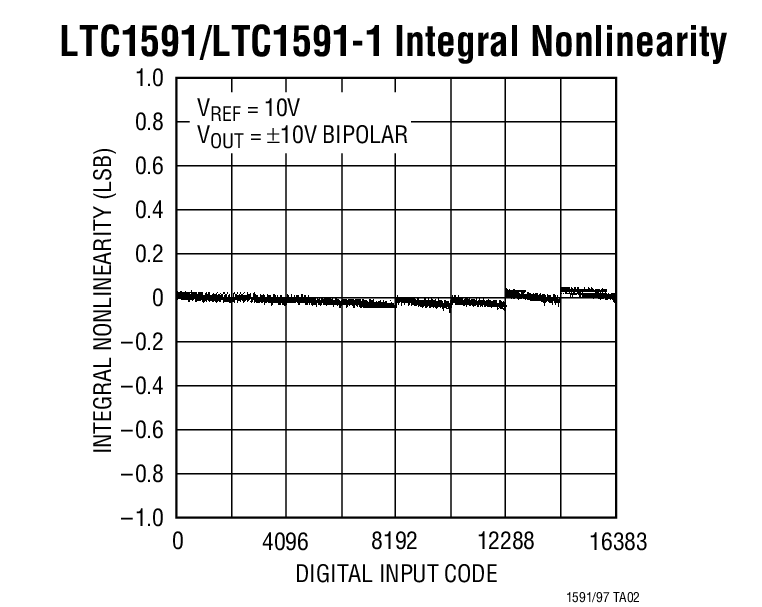

LTC1597B典型应用图例二
LTC1597B - 封装图解:

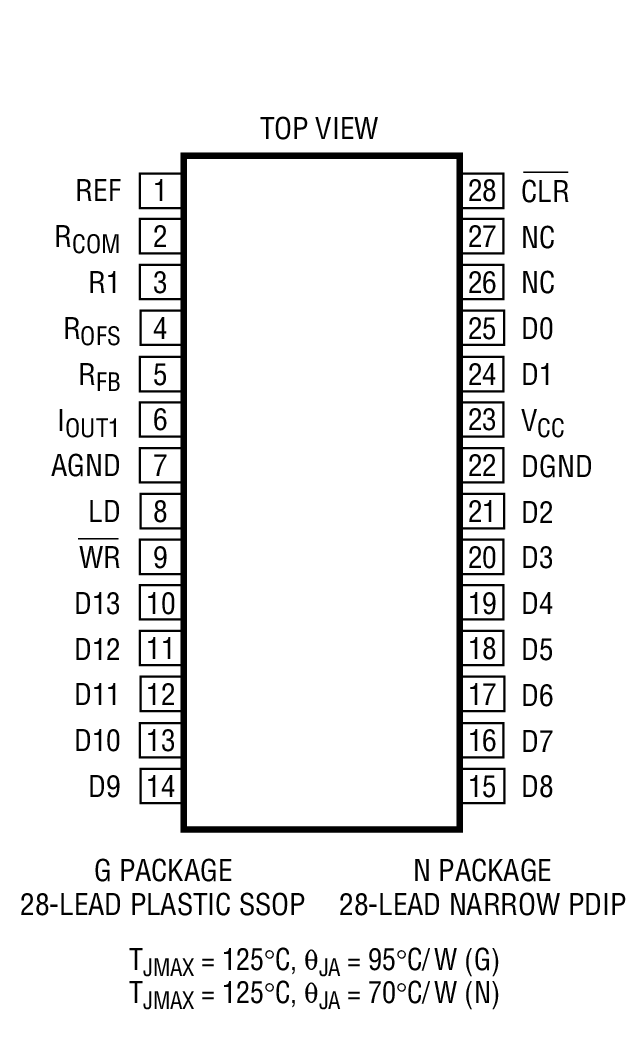

LTC1597B封装图解一

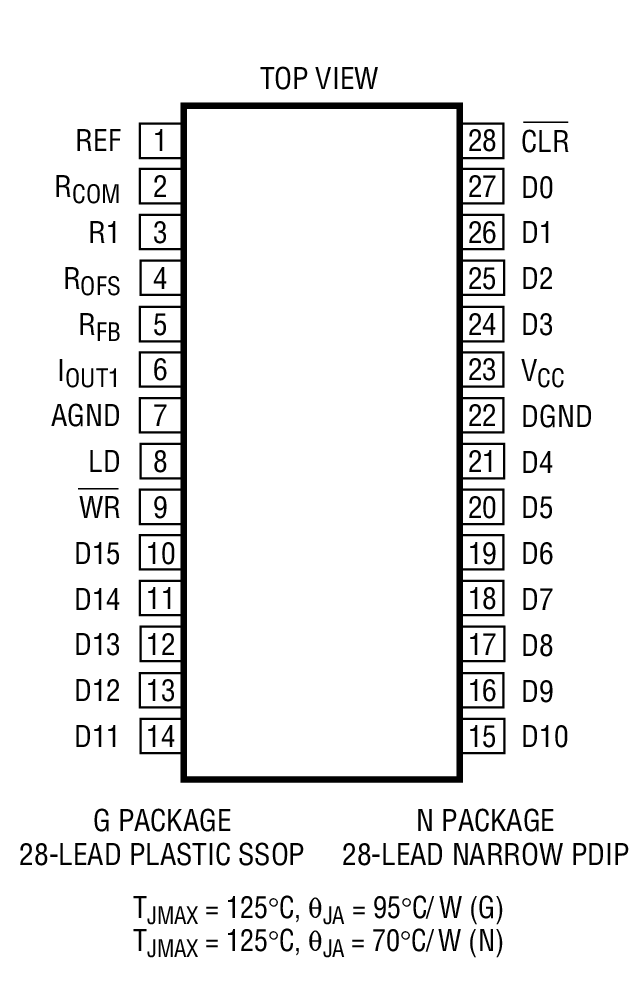

LTC1597B封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC1597B介绍
LTC1597B - LTC1597B是具 4 象限电阻器的 16 位并行、低毛刺干扰乘法 DAC

LTC1597B是Linear公司的一款电流输出 DAC产品,LTC1597B是具 4 象限电阻器的 16 位并行、低毛刺干扰乘法 DAC,本站介绍了LTC1597B的封装应用图解、特点和优点、功能等,并给出了与LTC1597B相关的凌力尔特元器件型号供参考。

LTC1597B - 具 4 象限电阻器的 16 位并行、低毛刺干扰乘法 DAC

LTC1597 - 具 4 象限电阻器的 16 位并行、低毛刺干扰乘法 DAC - Linear Technology(凌力尔特)

功能描述

LTC1591 / LTC1597 是引脚兼容的并行输入 14 位和 16 位乘法电流输出 DAC,其采用单个 5V 电源供电运作。在 2 象限和 4 象限乘法模式中,INL 和 DNL 在整个工业温度范围内的均达到 1LSB。利用片内 4 象限乘法电阻器实现了真正的 16 位 4 象限乘法。

这些 DAC 包括一个内部去毛刺干扰电路,该电路可把毛刺干扰脉冲降低至 < 2nV-s (典型值)。异步 CLR 引脚将 LTC1591 / LTC1597 复位至零标度,而把 LTC1591-1 / LTC1597-1 复位至中间标度。

LTC1591 / LTC1597 采用 28 引脚 SSOP 封装,并且规格在整个工业温度范围。

如需串行接口 16 位电流输出 DAC,请参阅 LTC1595 / LTC1596 的产品手册。

特点
  • 可在整个工业温度范围内提供真正的 16 位性能
  • DNL 和 INL:1LSB (最大值)
  • 片内 4 象限电阻器可提供精准的 0V 至 10V、0V 至 -10V 或 ±10V 输出
  • 引脚兼容的 14 位和 16 位器件
  • 异步清零引脚 LTC1591 / LTC1597:复位至零标度 LTC1591-1 / LTC1597-1:复位至中间标度
  • 毛刺干扰脉冲:< 2nV-s
  • 低功耗:10μW (典型值)
  • 上电复位
  • 28 引脚 SSOP 封装
  • 应用
  • 过程控制和工业自动化
  • 直接数字波形产生
  • 软件控制型增益调节
  • 自动测试设备
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC1597-1ACG SSOP-28 C $30.90 $26.85
    LTC1597-1ACG#PBF SSOP-28 C $30.90 $26.85
    LTC1597-1ACG#TR SSOP-28 C $26.95
    LTC1597-1ACG#TRPBF SSOP-28 C $26.95
    LTC1597-1AIG SSOP-28 I $36.30 $31.60
    LTC1597-1AIG#PBF SSOP-28 I $36.30 $31.60
    LTC1597-1AIG#TR SSOP-28 I $31.70
    LTC1597-1AIG#TRPBF SSOP-28 I $31.70
    LTC1597-1BCG SSOP-28 C $19.15 $16.25
    LTC1597-1BCG#PBF SSOP-28 C $19.15 $16.25
    LTC1597-1BCG#TR SSOP-28 C $16.35
    LTC1597-1BCG#TRPBF SSOP-28 C $16.35
    LTC1597-1BIG SSOP-28 I $22.50 $19.00
    LTC1597-1BIG#PBF SSOP-28 I $22.50 $19.00
    LTC1597-1BIG#TR SSOP-28 I $19.10
    LTC1597-1BIG#TRPBF SSOP-28 I $19.10
    LTC1597ACG SSOP-28 C $30.90 $26.85
    LTC1597ACG#PBF SSOP-28 C $30.90 $26.85
    LTC1597ACG#TR SSOP-28 C $26.95
    LTC1597ACG#TRPBF SSOP-28 C $26.95
    LTC1597AIG SSOP-28 I $36.30 $31.60
    LTC1597AIG#PBF SSOP-28 I $36.30 $31.60
    LTC1597AIG#TR SSOP-28 I $31.70
    LTC1597AIG#TRPBF SSOP-28 I $31.70
    LTC1597BCG SSOP-28 C $19.15 $16.25
    LTC1597BCG#PBF SSOP-28 C $19.15 $16.25
    LTC1597BCG#TR SSOP-28 C $16.35
    LTC1597BCG#TRPBF SSOP-28 C $16.35
    LTC1597BIG SSOP-28 I $22.50 $19.00
    LTC1597BIG#PBF SSOP-28 I $22.50 $19.00
    LTC1597BIG#TR SSOP-28 I $19.10
    LTC1597BIG#TRPBF SSOP-28 I $19.10
