当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC1596A
LTC1596A技术文档下载：
LTC1596A技术文档产品手册下载
LTC1596A - 典型应用图例：

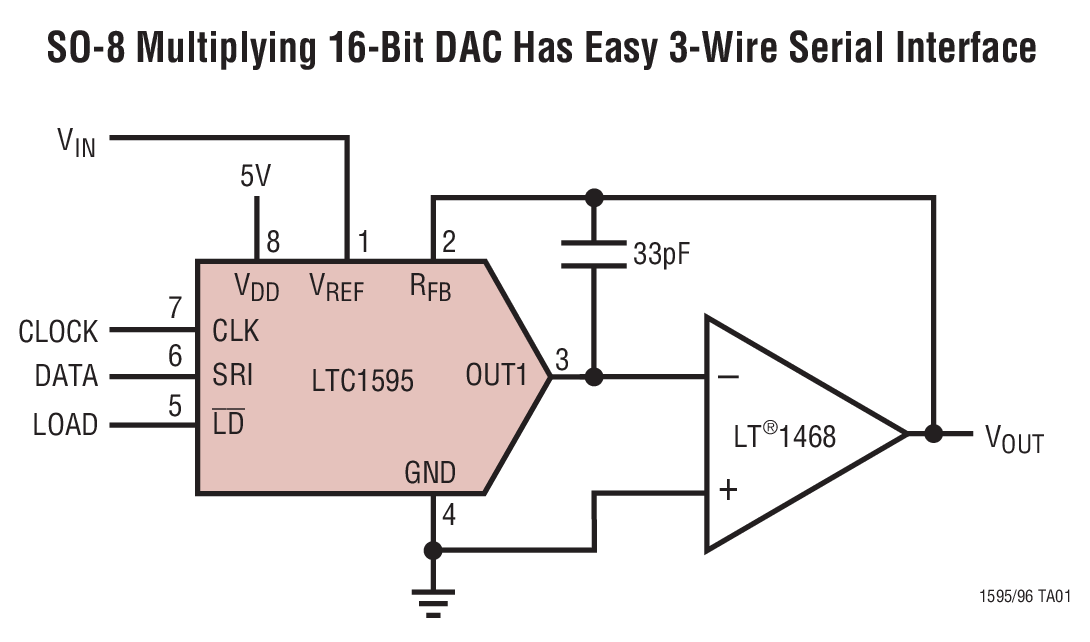

LTC1596A典型应用图例一

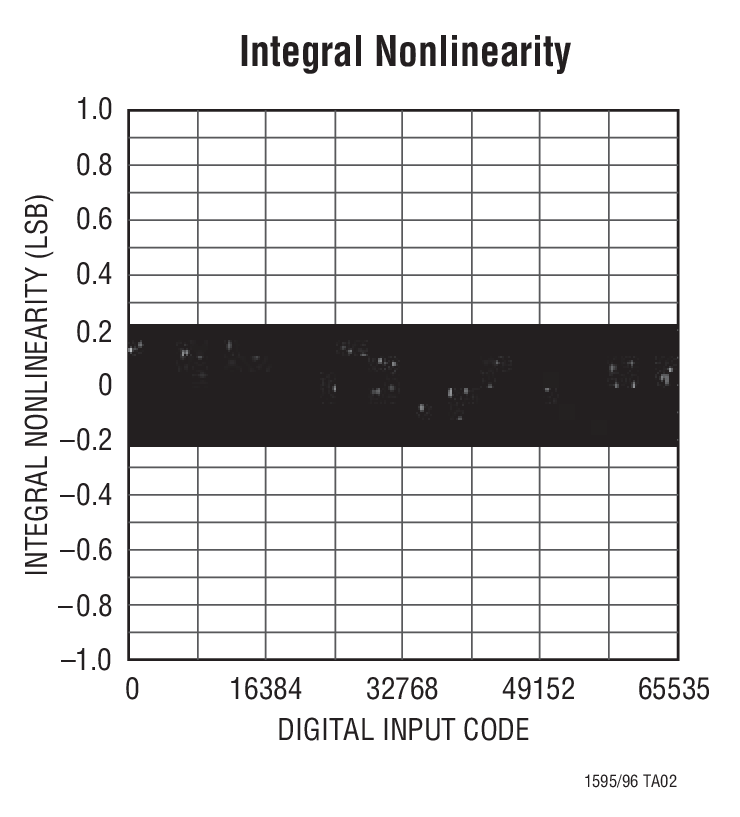

LTC1596A典型应用图例二
LTC1596A - 封装图解：

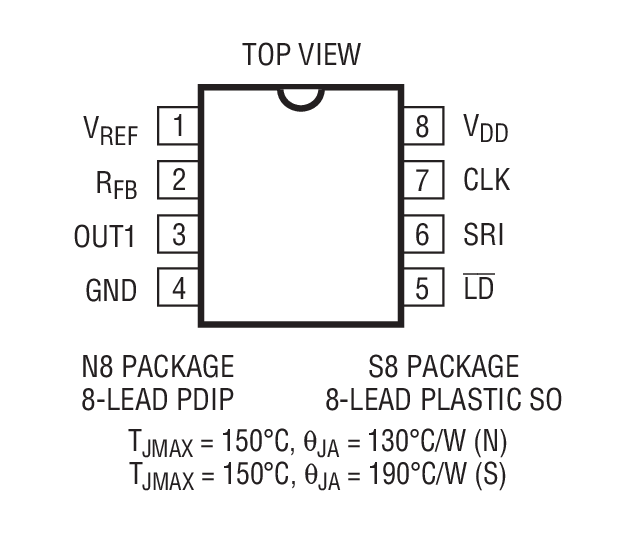

LTC1596A封装图解一

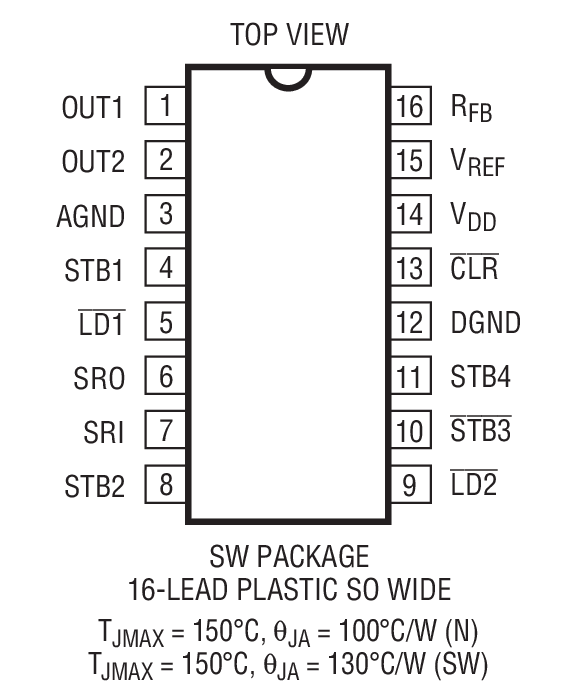

LTC1596A封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC1596A介绍

LTC1596A - LTC1596A是串行 16 位乘法 DAC

LTC1596A是LINEAR凌力尔特公司的一款电流输出 DAC产品，LTC1596A是LTC1596A是串行 16 位乘法 DAC，本站介绍了LTC1596A的封装应用图解、特点和优点、功能等，并给出了与LTC1596A相关的LINEAR元器件型号供参考。

LTC1596A - LTC1596A是串行 16 位乘法 DAC - 电流输出 DAC - 数据转换 - 凌力尔特

LTC1596A - 串行 16 位乘法 DAC

LTC1596 - 串行 16 位乘法 DAC - Linear Technology（凌力尔特）

功能描述

LTC1595 / LTC1596 / LTC1596-1 是串行输入、16 位乘法电流输出 DAC。LTC1595 与 12 位 DAC8043 具有引脚和硬件兼容性，并采用 8 引脚 PDIP 和 SO 封装。LTC1596 与 12 位 DAC8143 / AD7543 具有引脚和硬件兼容性，并采用 16 引脚 SO 宽体封装。

它们均具有规定的工业温度范围。相比于业界标准的 12 位 DAC，对运算放大器 VOS 的 INL 敏感度下降了 5 倍，因此大多数系统都能够在无需使用更高精度运放的情况下轻松升级至真正的 16 位分辨率与线性度。

这些 DAC 包括一个内部抗干扰电路，可使干扰脉冲降低 10 倍以上 (可至

这些 DAC 具有一个干净的输入和上电复位。LTC1595 和 LTC1596 复位至零标度。LTC1596-1 是 LTC1596 复位至中间标度的版本。

特点
  • SO-8 封装 (LTC1595)
  • DNL 和 INL：1LSB (最大值)
  • 低干扰脉冲：1nV-s (典型值)
  • 快速稳定至 1LSB：2μs (配合使用 LT1468)
  • 引脚与业界标准的 12 位 DAC 兼容：DAC8043 和 DAC8143 / AD7543
  • 四象限乘法
  • 低电源电流：10μA (最大值)
  • 上电复位 LTC1595 / LTC1596：复位至零标度 LTC1596-1：复位至中间标度
  • 三线式 SPI 和 MICROWIRE 兼容型串行接口
  • 菊链式串行输出 (LTC1596)
  • 异步清零输入 LTC1596：清零至零标度 LTC1596-1：清零至中间标度
    • 应用
  • 过程控制和工业自动化
  • 软件控制型增益调节
  • 数字控制式滤波器和电源
  • 自动测试设备
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC1596-1ACSW SW-16 C $29.55 $24.85
    LTC1596-1ACSW#PBF SW-16 C $29.55 $24.85
    LTC1596-1ACSW#TR SW-16 C $24.91
    LTC1596-1ACSW#TRPBF SW-16 C $24.91
    LTC1596-1AISW SW-16 I $35.50 $29.80
    LTC1596-1AISW#PBF SW-16 I $35.50 $29.80
    LTC1596-1AISW#TR SW-16 I $29.86
    LTC1596-1AISW#TRPBF SW-16 I $29.86
    LTC1596-1BCSW SW-16 C $18.00 $15.35
    LTC1596-1BCSW#PBF SW-16 C $18.00 $15.35
    LTC1596-1BCSW#TR SW-16 C $15.41
    LTC1596-1BCSW#TRPBF SW-16 C $15.41
    LTC1596-1BISW SW-16 I $21.60 $18.40
    LTC1596-1BISW#PBF SW-16 I $21.60 $18.40
    LTC1596-1BISW#TR SW-16 I $18.46
    LTC1596-1BISW#TRPBF SW-16 I $18.46
    LTC1596-1CCSW SW-16 C $15.45 $13.10
    LTC1596-1CCSW#PBF SW-16 C $15.45 $13.10
    LTC1596-1CCSW#TR SW-16 C $13.16
    LTC1596-1CCSW#TRPBF SW-16 C $13.16
    LTC1596-1CISW SW-16 I $18.50 $15.70
    LTC1596-1CISW#PBF SW-16 I $18.50 $15.70
    LTC1596-1CISW#TR SW-16 I $15.76
    LTC1596-1CISW#TRPBF SW-16 I $15.76
    LTC1596ACSW SW-16 C $29.55 $24.85
    LTC1596ACSW#PBF SW-16 C $29.55 $24.85
    LTC1596ACSW#TR SW-16 C $24.91
    LTC1596ACSW#TRPBF SW-16 C $24.91
    LTC1596AISW SW-16 I $35.50 $29.80
    LTC1596AISW#PBF SW-16 I $35.50 $29.80
    LTC1596AISW#TR SW-16 I $29.86
    LTC1596AISW#TRPBF SW-16 I $29.86
    LTC1596BCSW SW-16 C $18.00 $15.35
    LTC1596BCSW#PBF SW-16 C $18.00 $15.35
    LTC1596BCSW#TR SW-16 C $15.41
    LTC1596BCSW#TRPBF SW-16 C $15.41
    LTC1596BISW SW-16 I $21.60 $18.40
    LTC1596BISW#PBF SW-16 I $21.60 $18.40
    LTC1596BISW#TR SW-16 I $18.46
    LTC1596BISW#TRPBF SW-16 I $18.46
    LTC1596CCSW SW-16 C $15.45 $13.10
    LTC1596CCSW#PBF SW-16 C $15.45 $13.10
    LTC1596CCSW#TR SW-16 C $13.16
    LTC1596CCSW#TRPBF SW-16 C $13.16
    LTC1596CISW SW-16 I $18.50 $15.70
    LTC1596CISW#PBF SW-16 I $18.50 $15.70
    LTC1596CISW#TR SW-16 I $15.76
    LTC1596CISW#TRPBF SW-16 I $15.76
