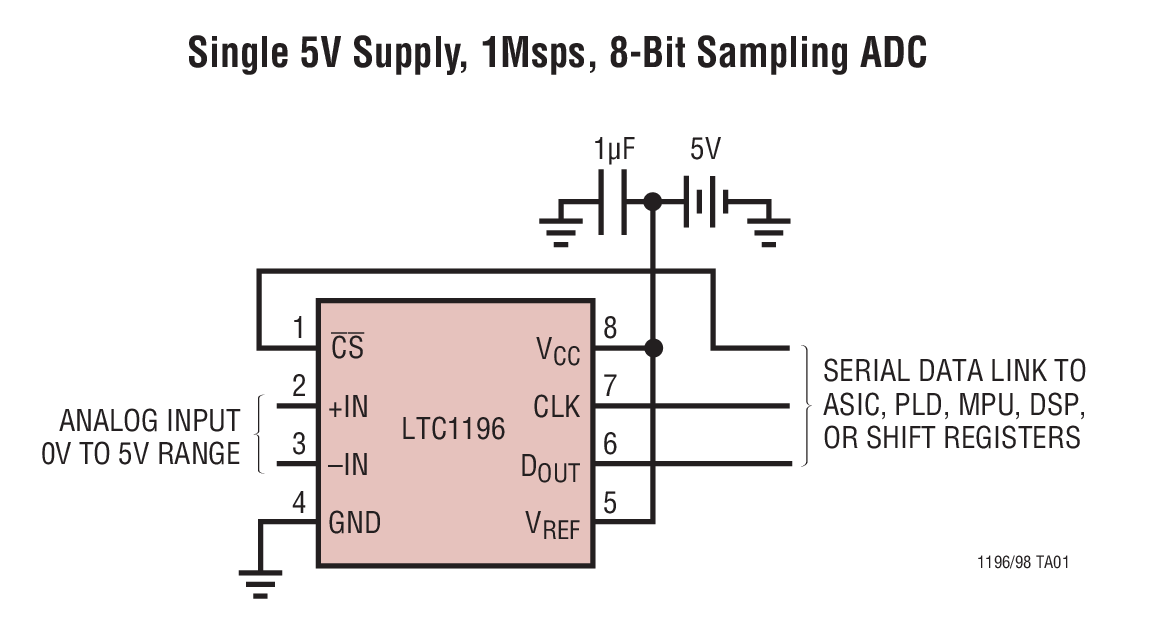

LTC1196-1典型应用图例一

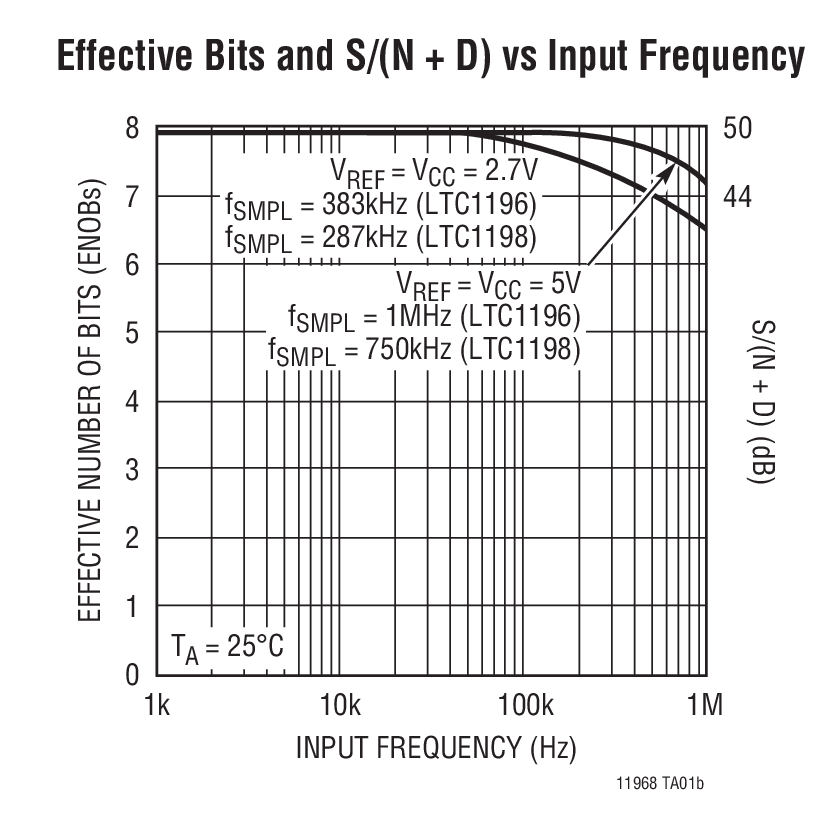

LTC1196-1典型应用图例二
LTC1196-1 - 封装图解：

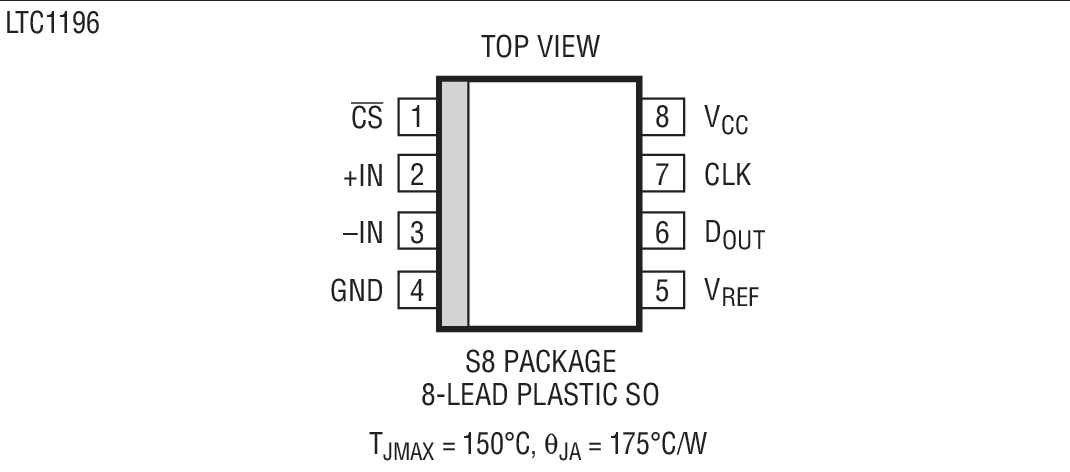

LTC1196-1封装图解一

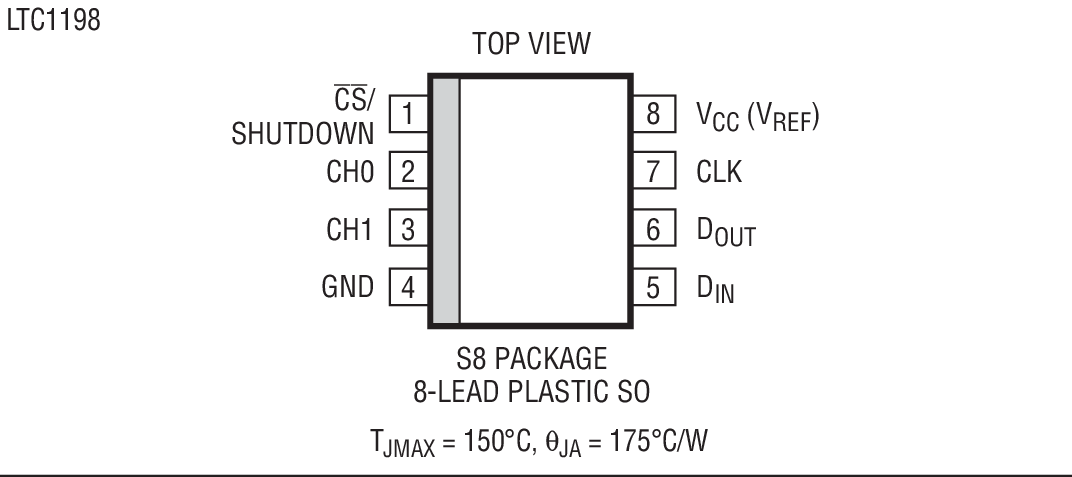

LTC1196-1封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC1196-1介绍

LTC1196-1 - LTC1196-1是具自动停机选项的 8 位、SO-8 封装、1Msps ADC

LTC1196-1是LINEAR凌力尔特公司的一款通用型 SAR ADC产品，LTC1196-1是LTC1196-1是具自动停机选项的 8 位、SO-8 封装、1Msps ADC，本站介绍了LTC1196-1的封装应用图解、特点和优点、功能等，并给出了与LTC1196-1相关的LINEAR元器件型号供参考。

LTC1196-1 - LTC1196-1是具自动停机选项的 8 位、SO-8 封装、1Msps ADC - 通用型 SAR ADC - 数据转换 - 凌力尔特

LTC1196-1 - 具自动停机选项的 8 位、SO-8 封装、1Msps ADC

LTC1196 - 具自动停机选项的 8 位、SO-8 封装、1Msps ADC - Linear Technology（凌力尔特）

功能描述

LTC1196/LTC1198 是 600ns、8 位 A/D 转换器，具有高达 1MHz 的采样频率。它们采用 8 引脚 SO 封装，并使用 3V 至 6V 工作电源。功耗仅为 10mW (采用一个 3V 电源) 或 50mW (采用一个 5V 电源)。当不执行转换操作时，LTC1198 将自动断电，此时的典型供电电流只有 1nA。这些 8 位开关电容器逐次逼近型 ADC 包括采样及保护电路。LTC1196 具有一个差分模拟输入；LTC1198 提供了一个可利用软件来选择的两通道 MUX。

三线式串行 I/O、SO-8 封装、3V 工作电压和极高的采样速率与功率比使得这些 ADC 成为紧凑、高速系统的理想选择。

这些 ADC 可在比例式应用中使用，或与外部基准一起使用。由于具有高阻抗模拟输入，并能够在低于 1V 全标度的缩小跨度下运作 (LTC1196)，因此在许多应用中可直接连接至信号源，从而免除了增设增益级的需要。

A 级器件的规格在整个温度范围内达到 ±1/2LSB (最大值) 的总未调整误差。

特点
  • 高采样频率： 1MHz (LTC1196) 750kHz (LTC1198)
  • 低成本
  • 单电源 3V 和 5V 规格
  • 低功率： 10mW (采用 3V 电源) 50mW (采用 5V 电源)
  • 自动停机：典型供电电流为 1nA (LTC1198)
  • ±1/2LSB 总未调整误差 (在整个温度范围内)
  • 三线式串行 I/O
  • 1V 至 5V 输入跨度范围 (LTC1196)
  • 把 1MHz 输入转换为 7 个有效位
  • 差分输入 (LTC1196)
  • 两通道 MUX (LTC1198)
  • SO-8 塑料封装
    • 应用
  • 高速数据采集
  • 磁盘驱动器
  • 便携式或紧凑型仪表
  • 低功率或电池供电型系统
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC1196-1ACS8 SO-8 C $5.10 $4.20
    LTC1196-1ACS8#PBF SO-8 C $5.10 $4.20
    LTC1196-1ACS8#TR SO-8 C $4.26
    LTC1196-1ACS8#TRPBF SO-8 C $4.26
    LTC1196-1BCS8 SO-8 C $4.15 $3.45
    LTC1196-1BCS8#PBF SO-8 C $4.15 $3.45
    LTC1196-1BCS8#TR SO-8 C $3.51
    LTC1196-1BCS8#TRPBF SO-8 C $3.51
    LTC1196-2ACS8 SO-8 C $3.70 $3.00
    LTC1196-2ACS8#PBF SO-8 C $3.70 $3.00
    LTC1196-2ACS8#TR SO-8 C $3.06
    LTC1196-2ACS8#TRPBF SO-8 C $3.06
    LTC1196-2BCS8 SO-8 C $2.90 $2.40
    LTC1196-2BCS8#PBF SO-8 C $2.90 $2.40
    LTC1196-2BCS8#TR SO-8 C $2.46
    LTC1196-2BCS8#TRPBF SO-8 C $2.46
