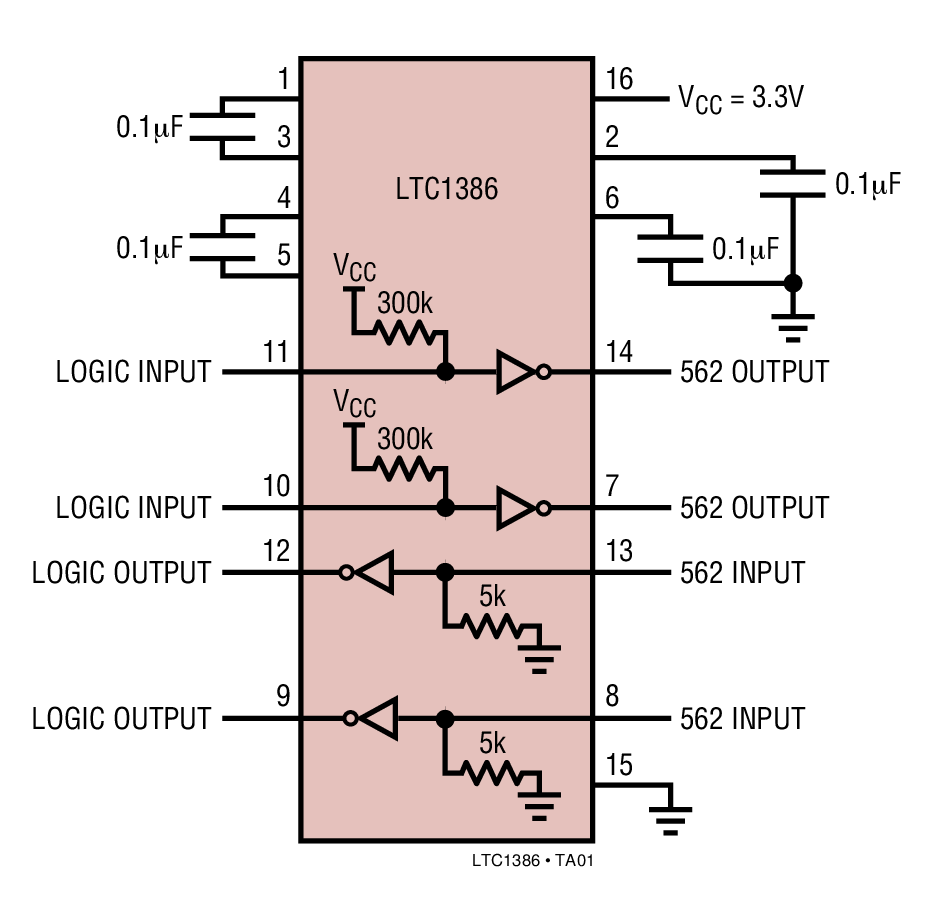

LTC1386典型应用图例一

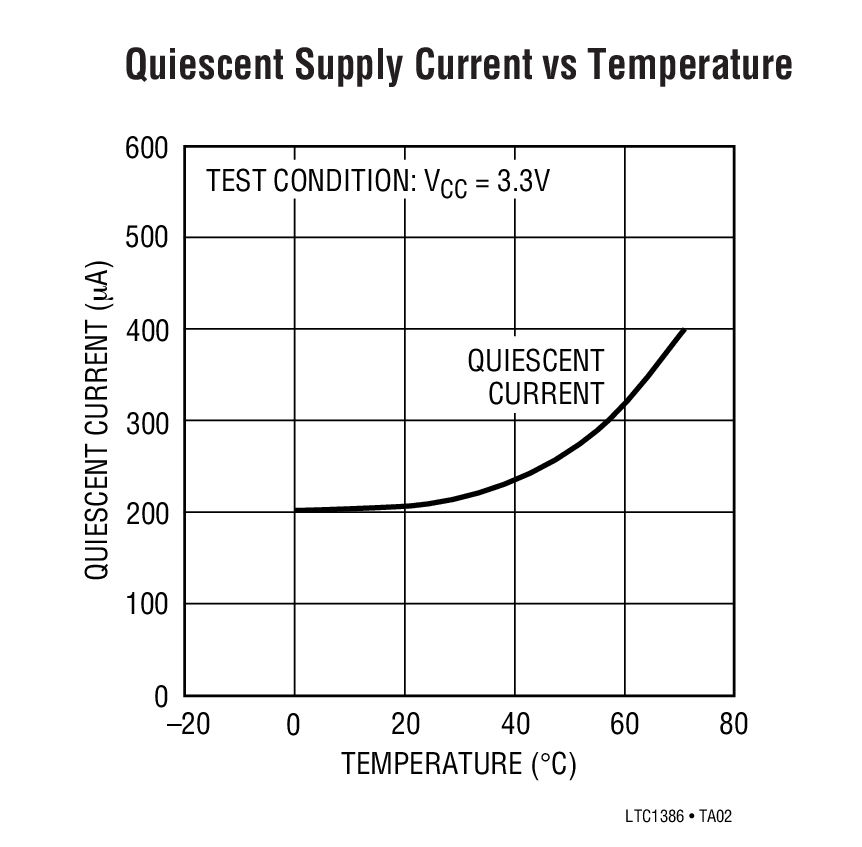

LTC1386典型应用图例二
LTC1386 - 封装图解：

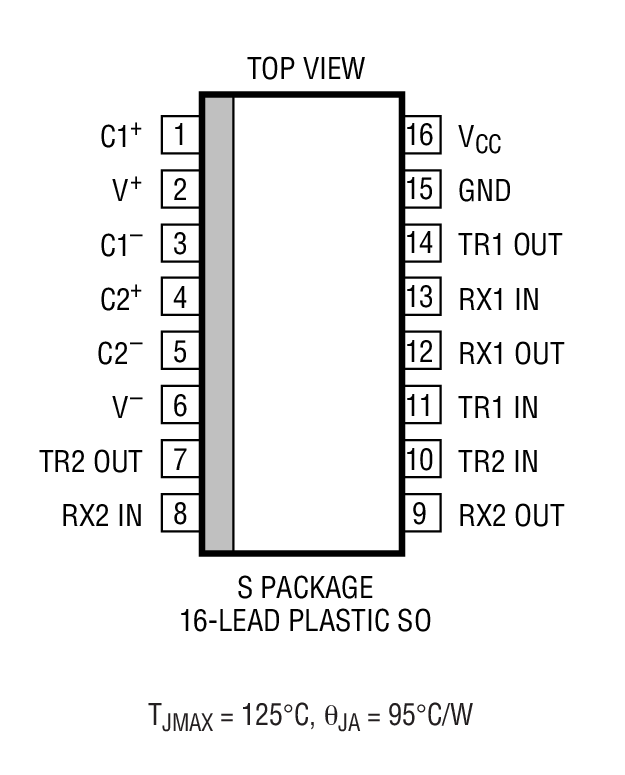

LTC1386封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC1386介绍

LTC1386 - LTC1386是3.3V Low Power EIA/TIA562 Transceiver

LTC1386是LINEAR凌力尔特公司的一款RS232 / RS562 收发器产品，LTC1386是LTC1386是3.3V Low Power EIA/TIA562 Transceiver，本站介绍了LTC1386的封装应用图解、特点和优点、功能等，并给出了与LTC1386相关的LINEAR元器件型号供参考。

LTC1386 - LTC1386是3.3V Low Power EIA/TIA562 Transceiver - RS232 / RS562 收发器 - 接口器件 - 凌力尔特

LTC1386 - 3.3V Low Power EIA/TIA562 Transceiver

LTC1386 - 3.3V Low Power EIA/TIA562 Transceiver - Linear Technology（凌力尔特）

功能描述

The LTC?1386 is an ultra-low power 2-driver/2-receiver EIA/TIA562 transceiver that operates from single 3.3V supply. The charge pump requires only four space-saving 0.1μF capacitors. The supply current(ICC) of the transceiver is only 200μA with driver outputs unloaded.

The LTC1386 is fully compliant with all data rate and overvoltage EIA/TIA562 specifications. The transceiver can operate up to 120kbaud with a 1000pF, 3k Ω load. Both driver outputs and receiver inputs can be forced to ?25V without damage and can survive multiple ±10kV ESD strikes.

特点
  • Operates from a Single 3.3V Supply
  • Low Supply Current: ICC = 200µA
  • ESD Protection Over ±10kV
  • Available in 16-Pin SOIC Narrow Package
  • Uses Small Capacitors: 0.1µF
  • Operates to 120kBaud
  • Output Overvoltage Does Not Force Current Back into Supplies
  • EIA/TIA562 I/O Lines Can Be Forced to ?25V Without Damage
  • Pin Compatible with LT1181A
    • 应用
  • Notebook Computers
  • Palmtop Computers
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC1386CS SO-16 C $3.75 $2.95
    LTC1386CS#PBF SO-16 C $3.75 $2.95
    LTC1386CS#TR SO-16 C $3.01
    LTC1386CS#TRPBF SO-16 C $3.01
    LTC1386IS SO-16 I $4.30 $3.40
    LTC1386IS#PBF SO-16 I $4.30 $3.40
    LTC1386IS#TR SO-16 I $3.46
    LTC1386IS#TRPBF SO-16 I $3.46
