当前位置：Linear公司 > > 凌力尔特芯片 >> LT4356MP-2

LT4356MP-2技术文档下载：

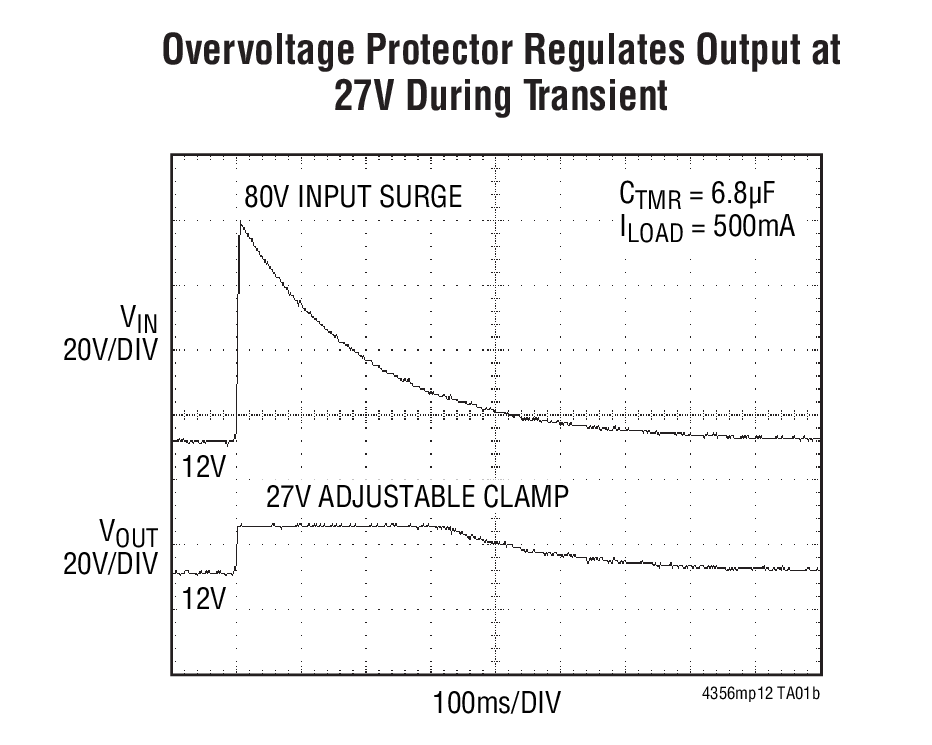

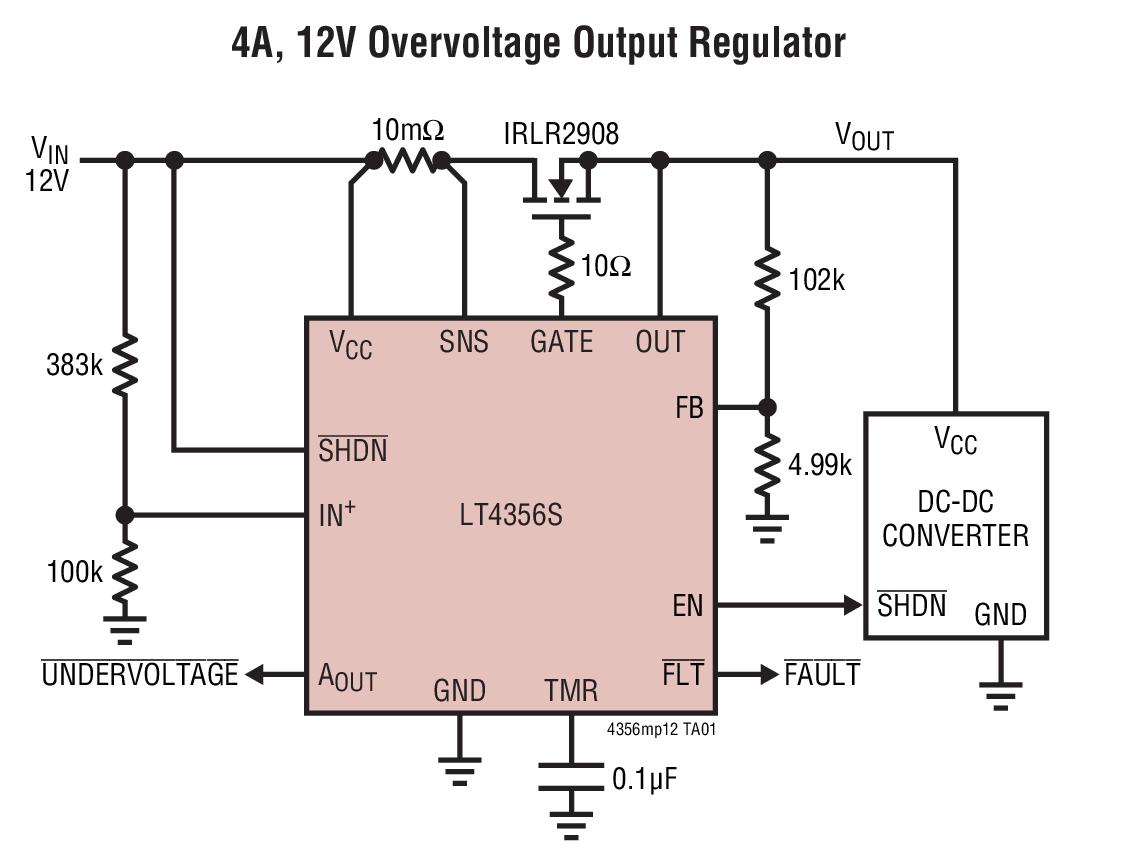

LT4356MP-2 - 典型应用图例：

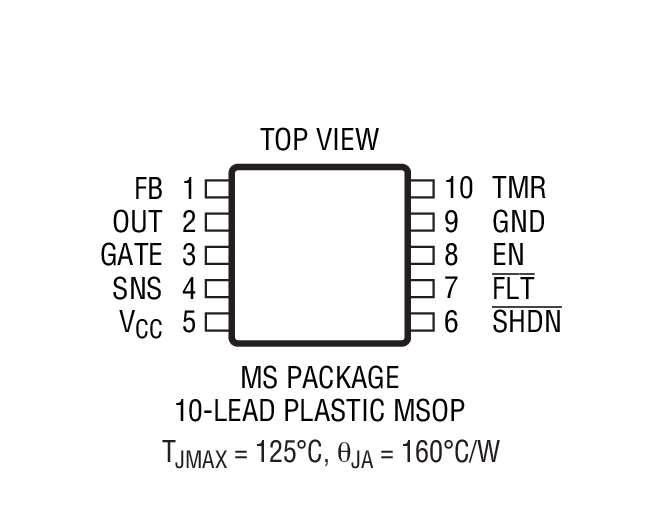

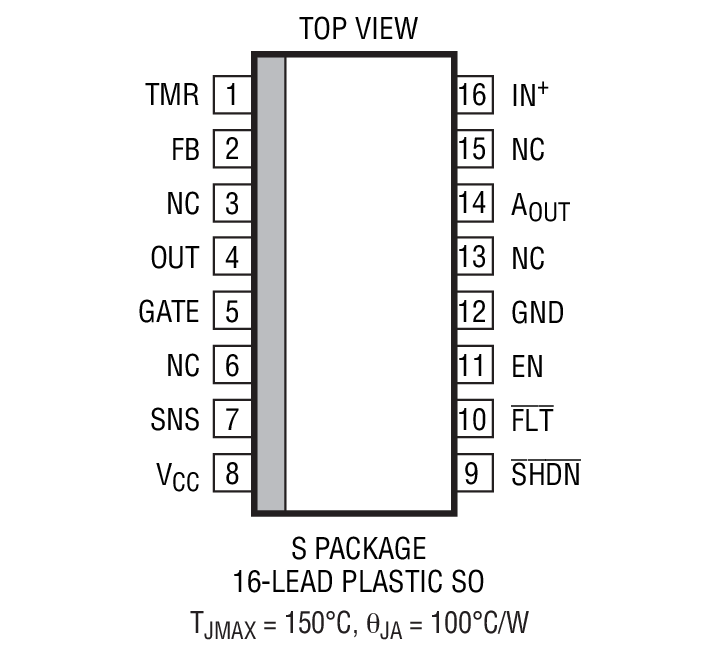

LT4356MP-2 - 封装图解：

LT4356MP-2 - LT4356MP-2是浪涌抑制器

LT4356MP-2是Linear公司的一款浪涌抑制器、过压和过流保护产品，LT4356MP-2是浪涌抑制器，本站介绍了LT4356MP-2的封装应用图解、特点和优点、功能等，并给出了与LT4356MP-2相关的凌力尔特元器件型号供参考。

LT4356MP-2 - 浪涌抑制器

LT4356MP-1 / LT4356MP-2 - 浪涌抑制器 - Linear Technology（凌力尔特）

功能描述

LT4356 浪涌抑制器可保护负载免遭高压瞬变的损坏。它能够通过控制一个外部 N 沟道 MOSFET 的栅极以在过压过程中 (比如：汽车应用中的负载突降情况) 调节输出。输出被限制在一个安全的数值上，从而允许负载继续运作。LT4356MP 还监视 VCC 和 SNS 引脚之间的压降，以防止遭受过流故障的影响。一个内部放大器用于把电流检测电压限制为 50mV。不管在哪一种故障条件下，定时器的起动均与 MOSFET 应力成反比。如果定时器操作终止，则 FLT引脚将被拉至低电平，以发出 “即将断电” 的警告。如果该条件一直持续，MOSFET 将被关断。在经过了一个冷却周期之后，GATE 引脚将被拉至高电平，从而再次接通 MOSFET。

特点

抑制高电压浪涌

可调输出箝位电压

过流保护

宽工作电压范围：4V 至 80V

反向输入保护至 -60V

7μA 低停机电流 (LT4356-1)

可调故障定时器

控制 N 沟道 MOSFET

停机引脚可承受 -60V 至 100V

故障输出指示

保证工作在 -55°C 至 125°C

可用作电平检测比较器或线性稳压控制器的备用放大器

采用 10 引脚 MSOP 或6 引脚 SO 封装

应用

汽车 / 航空电子浪涌保护

热插拔 / 带电插拔

用于电池供电型系统的高端开关

本质安全应用

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT4356MPMS-1	MS-10	MP	$8.49	$5.94
LT4356MPMS-1#PBF	MS-10	MP	$8.49	$5.94
LT4356MPMS-1#TR	MS-10	MP		$6.00
LT4356MPMS-1#TRPBF	MS-10	MP		$6.00
LT4356MPS-1	SO-16	MP	$8.49	$5.94
LT4356MPS-1#PBF	SO-16	MP	$8.49	$5.94
LT4356MPS-1#TR	SO-16	MP		$6.00
LT4356MPS-1#TRPBF	SO-16	MP		$6.00
LT4356MPS-2	SO-16	MP	$8.49	$5.94
LT4356MPS-2#PBF	SO-16	MP	$8.49	$5.94
LT4356MPS-2#TR	SO-16	MP		$6.00
LT4356MPS-2#TRPBF	SO-16	MP		$6.00
