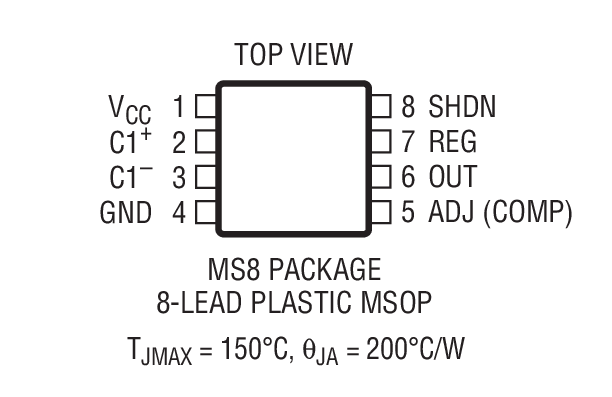

LTC1261L封装图解一

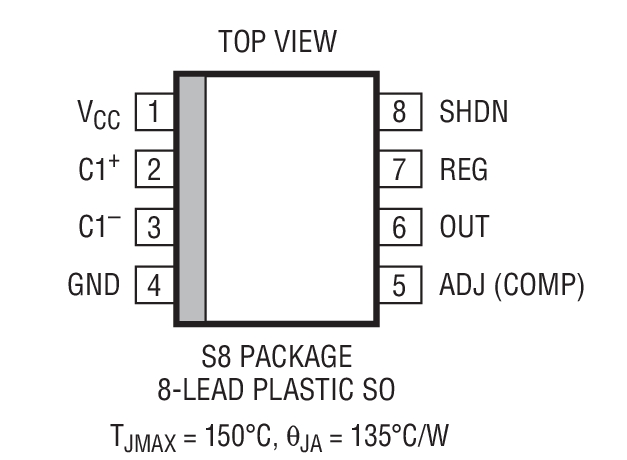

LTC1261L封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC1261L介绍

LTC1261L - LTC1261L是开关电容器稳压负输出转换器

LTC1261L是LINEAR凌力尔特公司的一款GaAsFET 偏置发生器产品，LTC1261L是LTC1261L是开关电容器稳压负输出转换器，本站介绍了LTC1261L的封装应用图解、特点和优点、功能等，并给出了与LTC1261L相关的LINEAR元器件型号供参考。

LTC1261L - LTC1261L是开关电容器稳压负输出转换器 - GaAsFET 偏置发生器 - 电源管理 - 凌力尔特

LTC1261L - 开关电容器稳压负输出转换器

LTC1261L - 开关电容器稳压负输出转换器 - Linear Technology（凌力尔特）

功能描述

LTC1261L 是一款开关电容器电压负输出转换器，专为采用单个正电源提供一个稳定的负电压而设计。LTC1261L 依靠单个 2.7V 至 5.25V 电源运作，并提供一个 -1.23V 至 -5V 的可调输出电压。LTC1261L-4 / LTC1261L-4.5 分别需要单个 4.5V 至 5.25V 电源并提供一个 -4V 至 -4.5V 的固定输出电压。需要三个外部电容器：一个 0.1μF 跨接电容器、一个输入旁路电容器和一个输出旁路电容器。ADJ (COMP) 上的一个任选的补偿电容器可用于降低输出电压纹波。

LTC1261L 的每种版本都将提供高达 20mA 的输出电流和 ±4.5% 的保证输出调节准确度。LTC1261L 包括一个漏极开路 REG 输出，当输出电压处于设定值的 5% 以内时，该输出将被拉至低电平。静态电流在工作时通常为 650μA，而停机时为 5μA。

LTC1261L 采用 8 引脚 MSOP 和 SO 封装。

特点
  • 可从单个正电源产生稳定的负电压
  • REG 引脚负责指示输出处于调节状态
  • 可调或固定输出电压
  • 输出调节准确度：±4.5%
  • 电源电流：650μA (典型值)
  • 停机模式可将电源电流减小至 5μA
  • 高达 20mA 的输出电流
  • 只需 3 个或 4 个外部电容器
  • 采用 MS8 封装和 SO-8 封装
    • 应用
  • GaAs FET 偏置发生器
  • 负电源发生器
  • 电池供电型系统
  • 单电源应用
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC1261LCMS8 MS-8 C $2.25 $1.90
    LTC1261LCMS8-4 MS-8 C $2.25 $1.90
    LTC1261LCMS8-4.5 MS-8 C $2.25 $1.90
    LTC1261LCMS8-4.5#PBF MS-8 C $2.25 $1.90
    LTC1261LCMS8-4.5#TR MS-8 C $1.96
    LTC1261LCMS8-4.5#TRPBF MS-8 C $1.96
    LTC1261LCMS8-4#PBF MS-8 C $2.25 $1.90
    LTC1261LCMS8-4#TR MS-8 C $1.96
    LTC1261LCMS8-4#TRPBF MS-8 C $1.96
    LTC1261LCMS8#PBF MS-8 C $2.25 $1.90
    LTC1261LCMS8#TR MS-8 C $1.96
    LTC1261LCMS8#TRPBF MS-8 C $1.96
    LTC1261LCS8 SO-8 C $2.00 $1.70
    LTC1261LCS8-4 SO-8 C $2.00 $1.70
    LTC1261LCS8-4.5 SO-8 C $2.00 $1.70
    LTC1261LCS8-4.5#PBF SO-8 C $2.00 $1.70
    LTC1261LCS8-4.5#TR SO-8 C $1.76
    LTC1261LCS8-4.5#TRPBF SO-8 C $1.76
    LTC1261LCS8-4#PBF SO-8 C $2.00 $1.70
    LTC1261LCS8-4#TR SO-8 C $1.76
    LTC1261LCS8-4#TRPBF SO-8 C $1.76
    LTC1261LCS8#PBF SO-8 C $2.00 $1.70
    LTC1261LCS8#TR SO-8 C $1.76
    LTC1261LCS8#TRPBF SO-8 C $1.76
    LTC1261LIMS8-4.5#PBF MS-8 I $3.14 $2.20
    LTC1261LIMS8-4.5#TRPBF MS-8 I $2.26
    LTC1261LIMS8-4#PBF MS-8 I $3.14 $2.20
    LTC1261LIMS8-4#TRPBF MS-8 I $2.26
    LTC1261LIMS8#PBF MS-8 I $3.14 $2.20
    LTC1261LIMS8#TRPBF MS-8 I $2.26
    LTC1261LIS8-4.5#PBF SO-8 I $2.79 $1.95
    LTC1261LIS8-4.5#TRPBF SO-8 I $2.01
    LTC1261LIS8-4#PBF SO-8 I $2.79 $1.95
    LTC1261LIS8-4#TRPBF SO-8 I $2.01
    LTC1261LIS8#PBF SO-8 I $2.79 $1.95
    LTC1261LIS8#TRPBF SO-8 I $2.01
