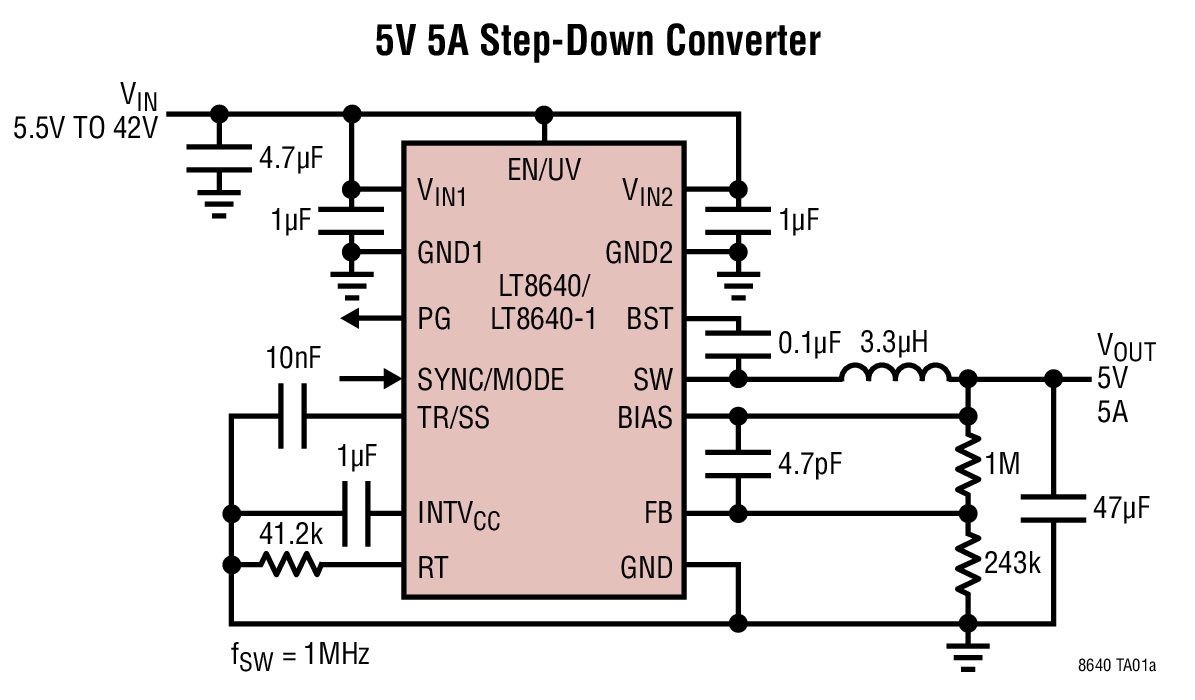

LT8640典型应用图例一

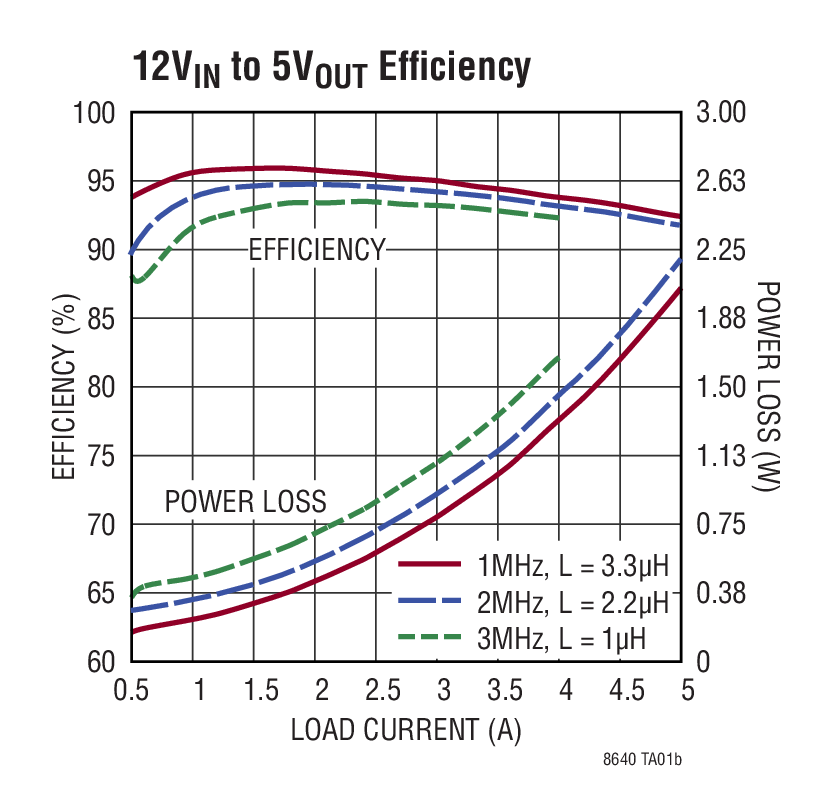

LT8640典型应用图例二
LT8640 - 封装图解：

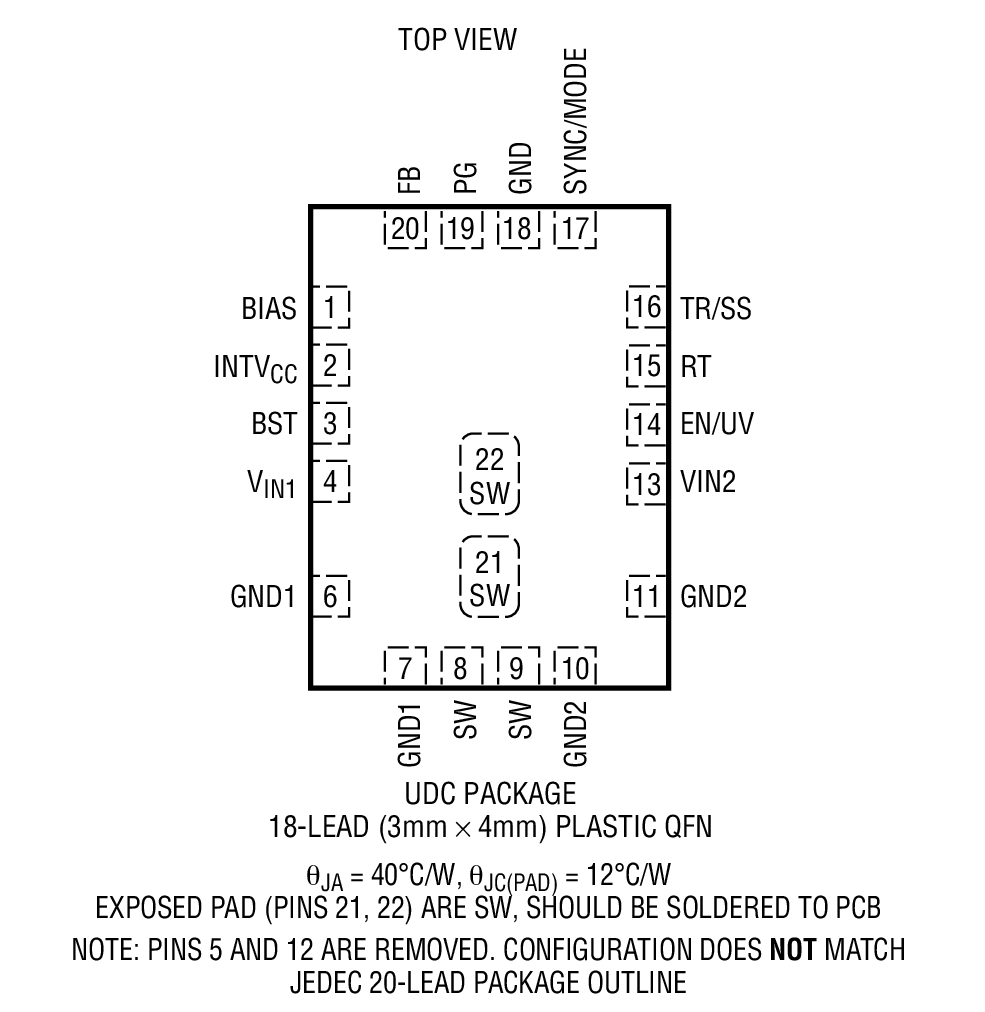

LT8640封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT8640介绍

LT8640 - LT8640是具 2.5μA 静态电流的 42V、5A 同步降压型 Silent Switcher

LT8640是LINEAR凌力尔特公司的一款超低噪声稳压器产品，LT8640是LT8640是具 2.5μA 静态电流的 42V、5A 同步降压型 Silent Switcher，本站介绍了LT8640的封装应用图解、特点和优点、功能等，并给出了与LT8640相关的LINEAR元器件型号供参考。

LT8640 - LT8640是具 2.5μA 静态电流的 42V、5A 同步降压型 Silent Switcher - 超低噪声稳压器 - 电源管理 - 凌力尔特

LT8640 - 具 2.5μA 静态电流的 42V、5A 同步降压型 Silent Switcher

LT8640 / LT8640-1 - 具 2.5μA 静态电流的 42V、5A 同步降压型 Silent Switcher - Linear Technology（凌力尔特）

功能描述

LT8640 / LT8640-1降压型稳压器采用 Silent Switcher 架构，专为最大限度地降低 EMI / EMC 辐射并在高达 3MHz 的频率下提供高效率而设计。其单片式结构采用 3mm x 4mm QFN 封装进行组装，内置了集成型电源开关和所有必要的电路，因而造就了一款 PCB 占板面积极小的解决方案。2.5μA 的超低静态电流 (当输出处于全面调节状态时) 可实现那些要求在非常小负载电流条件下获得极高效率的应用。在任何负载下 (从零电流至满电流) 皆可保持出色的瞬态响应，而且输出电压纹波低于 10mVP-P。

LT8640 / LT8640-1 可在高频条件下实现高 VIN 至 低 VOUT 转换，并具有 35ns 的快速最小顶端开关导通时间。器件运作在过载情况下是安全的，即使采用了一个饱和电感器也不例外。

器件包括了主要功能并易于使用：一个漏极开路 PG 引脚负责在输出处于调节状态时发出指示信号。SYNC/MODE 引脚用于在突发模式操作、扩频模式、同步至外部时钟、以及脉冲跳跃 (LT8640) 或强制连续模式 (LT8640-1) 之间做出选择。软起动和跟踪功能通过 TR/SS 引脚来使用。一个准确的使能门限可采用 EN/UV 引脚设定，而一个位于 RT 引脚的电阻器则负责设置开关频率。

特点
  • Silent Switcher 架构： 超低 EMI / EMC 辐射 扩频调制
  • 在高频下实现高效率 在 1MHz 时达 96% 在 2MHz 时达 95%
  • 宽输入电压范围：3.4V 至 42V
  • 5A 最大连续电流，7A 峰值瞬态输出
  • 超低静态电流突发模式 (Burst Mode) 操作： 2.5μA IQ (调节 12VIN 至 3.3VOUT) 输出纹波 < 10mVP-P
  • 快速最小接通时间：35ns
  • 在所有条件下均可提供低压差：100mV (在 1A)
  • 强制连续模式 (仅 LT8640-1)
  • 可在过载情况下安全承受电感器饱和
  • 可调及可同步频率范围：200kHz 至 3MHz
  • 峰值电流模式操作
  • 输出软起动和跟踪
  • 小外形 18 引脚 3mm x 4mm QFN 封装
    • 应用
  • 汽车和工业电源
  • 通用降压
  • GSM 电源
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT8640EUDC-1#PBF 3x4 QFN-18 E $6.22 $4.35
    LT8640EUDC-1#TRPBF 3x4 QFN-18 E $4.41
    LT8640EUDC#PBF 3x4 QFN-18 E $6.22 $4.35
    LT8640EUDC#TRPBF 3x4 QFN-18 E $4.41
    LT8640HUDC#PBF 3x4 QFN-18 H $7.20 $5.04
    LT8640HUDC#TRPBF 3x4 QFN-18 H $5.10
    LT8640IUDC-1#PBF 3x4 QFN-18 I $6.84 $4.79
    LT8640IUDC-1#TRPBF 3x4 QFN-18 I $4.85
    LT8640IUDC#PBF 3x4 QFN-18 I $6.84 $4.79
    LT8640IUDC#TRPBF 3x4 QFN-18 I $4.85
