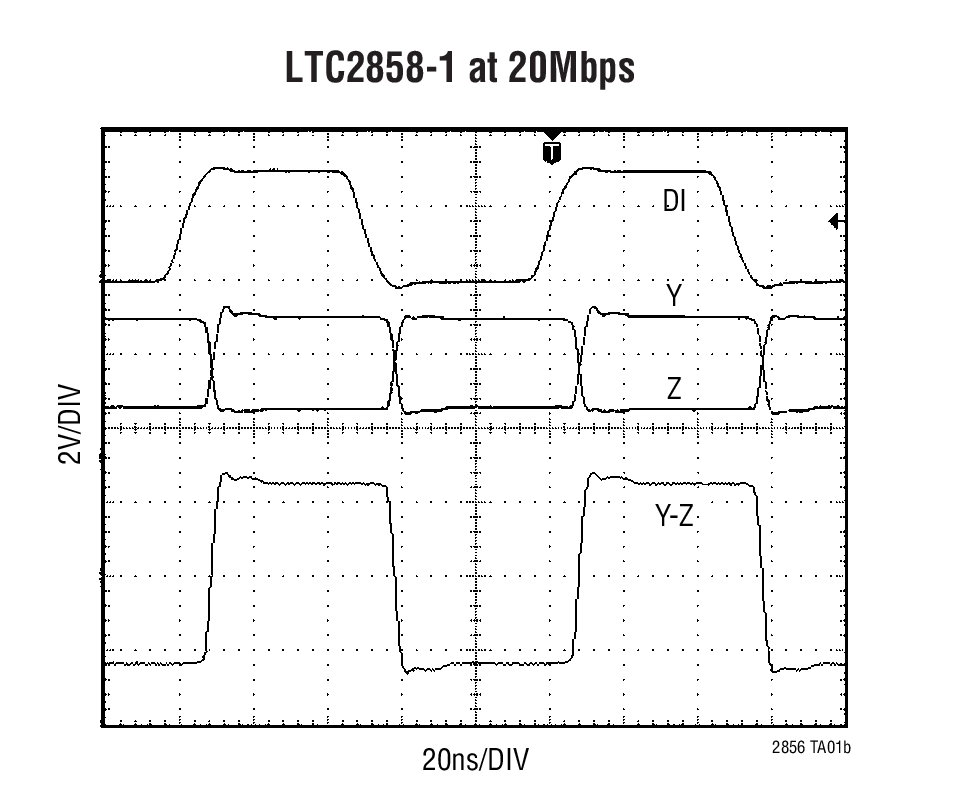

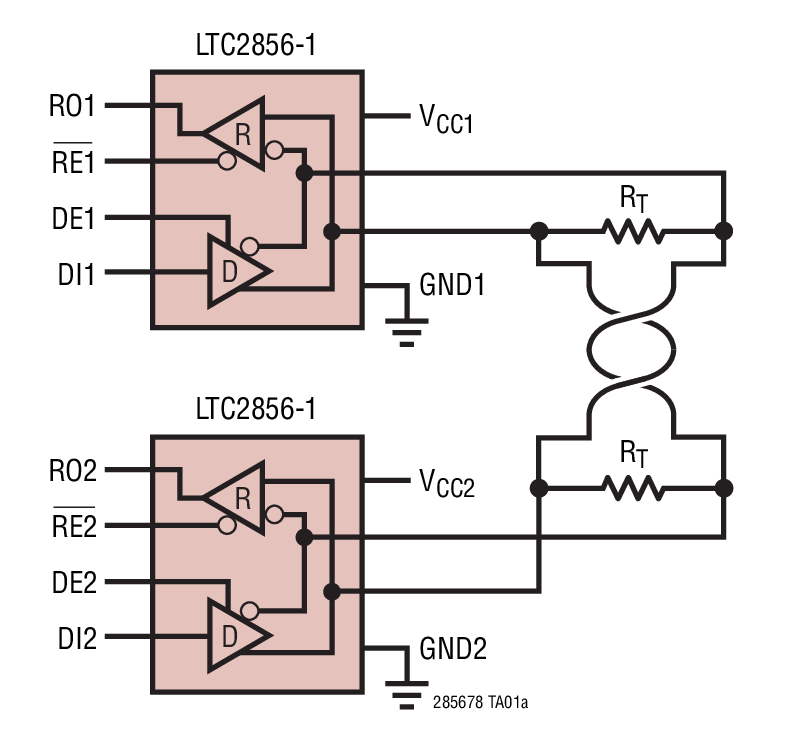

LTC2858-1 - 典型应用图例：
LTC2858-1典型应用图例一
LTC2858-1典型应用图例二

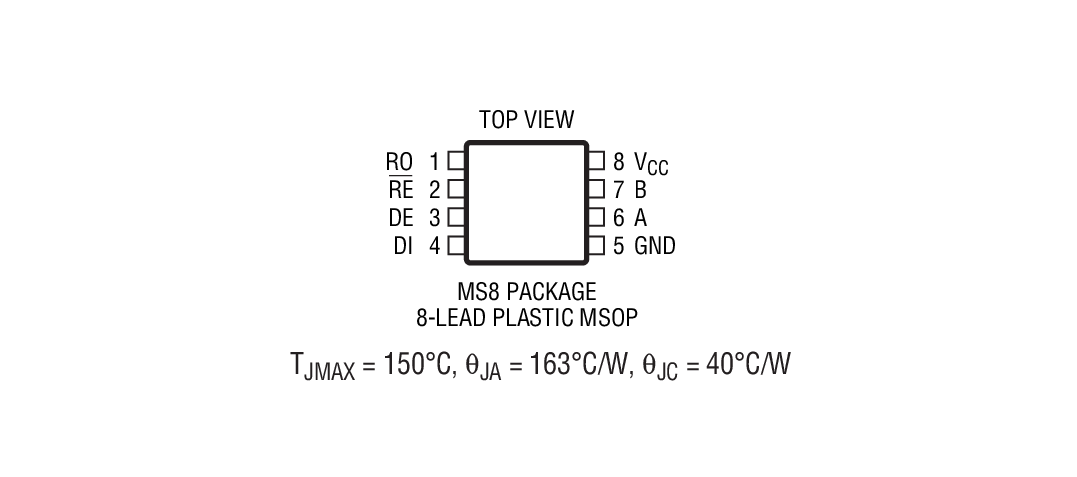

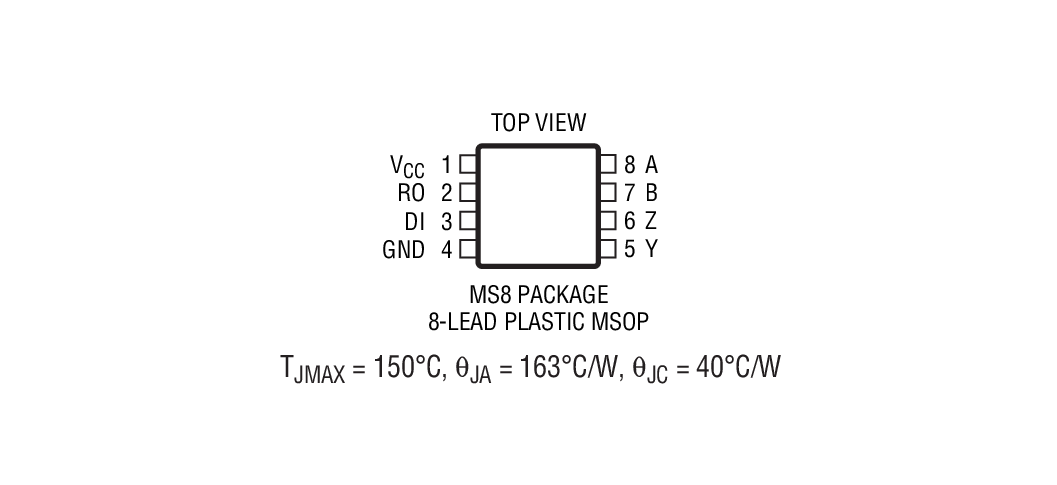

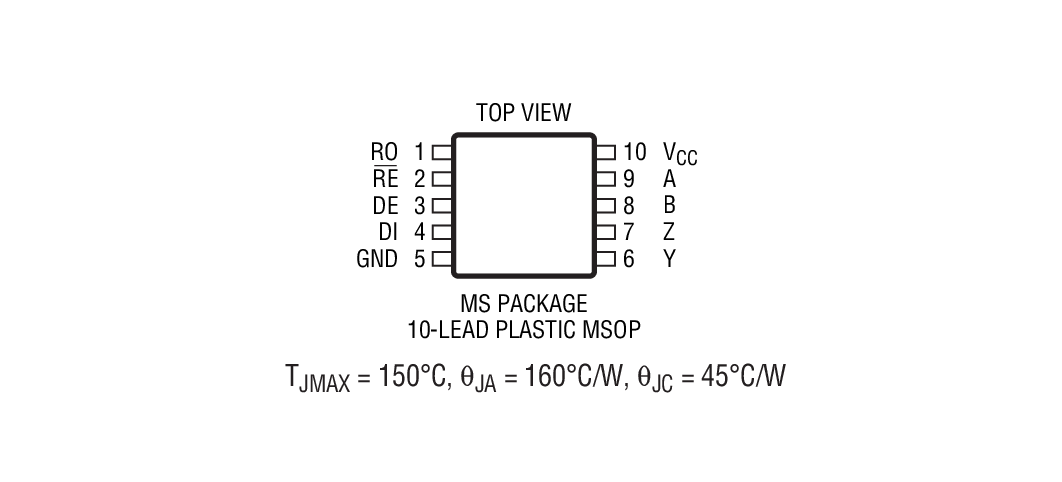

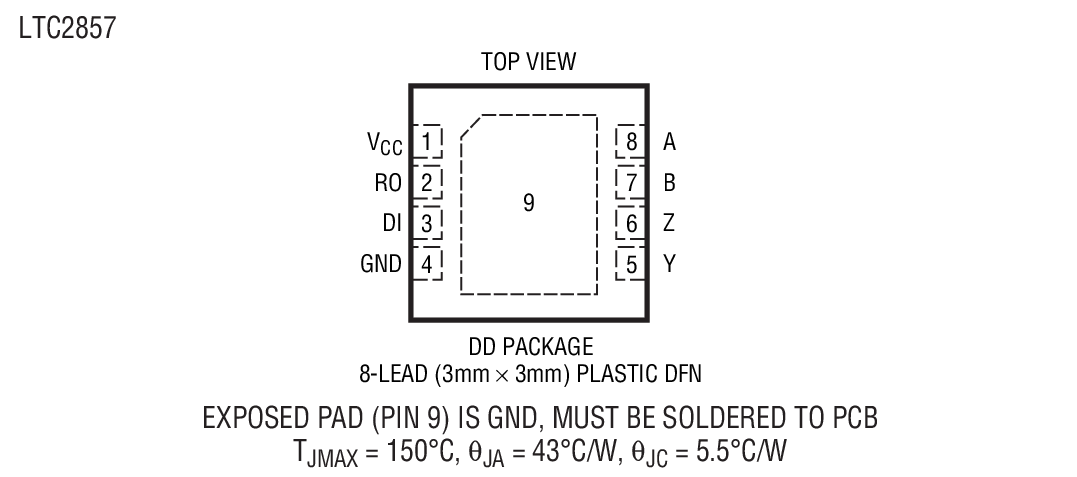

LTC2858-1 - 封装图解：
LTC2858-1封装图解一
LTC2858-1封装图解二
LTC2858-1封装图解三
LTC2858-1封装图解四
LTC2858-1封装图解五
LTC2858-1封装图解六
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2858-1介绍

LTC2858-1 - LTC2858-1是20Mbps 和转换速率受限型 15kV RS485/RS422 收发器

LTC2858-1是LINEAR凌力尔特公司的一款RS485 / RS422 收发器产品，LTC2858-1是LTC2858-1是20Mbps 和转换速率受限型 15kV RS485/RS422 收发器，本站介绍了LTC2858-1的封装应用图解、特点和优点、功能等，并给出了与LTC2858-1相关的LINEAR元器件型号供参考。

LTC2858-1 - LTC2858-1是20Mbps 和转换速率受限型 15kV RS485/RS422 收发器 - RS485 / RS422 收发器 - 航天和严酷环境 - 凌力尔特

LTC2858-1 - 20Mbps 和转换速率受限型 15kV RS485/RS422 收发器

LTC2858 - 20Mbps 和转换速率受限型 15kV RS485/RS422 收发器 - Linear Technology（凌力尔特）

功能描述

LTC2856-1、LTC2856-2、LTC2857-1、LTC2857-2、LTC2858-1 和 LTC2858-2 是低功率、RS485/RS422 收发器，采用 5V 工作电源，最大数据速率为 20Mbps 或 250kbps (以用于实现低 EMI)。接收器具有一个可在每根总线上支持多达 256 个节点的 1/8 单位负载 (C、I 等级) 和一种可在输入浮置或短路的条件下确保高输出状态的故障保险功能。

当被停用或电源被拿掉时，驱动器能够在整个共模范围内保持高输出阻抗。可通过对所有输出进行限流和利用热停机功能来防止因总线争用或故障而导致功耗过大。

增强型 ESD 防护使得这些器件能够在收发器接口引脚上承受 ±15kV HBM (人体模型)，而不会发生锁断或受损现象。


特点
  • 20Mbps 或低 EMI 250kbps 最大数据速率
  • 不会因 ESD 而受损或发生锁断：±15kV HBM
  • 高输入阻抗支持 256 个节点 (C、I 等级)
  • 工作温度高达 125ºC (H 等级)
  • 在整个共模范围内保证故障保险接收器操作
  • 电流受限驱动器和热停机
  • 延迟微功率停机：最大电流消耗为 5μA (C、I 等级)
  • 上电 / 断电无干扰驱动器输出
  • 低工作电流：接收模式中的最大值为 900μA
  • 符合 TIA/EIA-485-A 规范
  • 采用 8 引脚和 10 引脚 3mm x 3mm DFN 以及 8 引脚和 10 引脚 MSOP 封装
    • 应用
  • 低功率 RS485/RS422 收发器
  • 电平变换器
  • 背板收发器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2858CDD-1#PBF 3x3 DFN-10 C $2.21 $1.55
    LTC2858CDD-1#TRPBF 3x3 DFN-10 C $1.61
    LTC2858CDD-2#PBF 3x3 DFN-10 C $2.21 $1.55
    LTC2858CDD-2#TRPBF 3x3 DFN-10 C $1.61
    LTC2858CMS-1#PBF MS-10 C $2.21 $1.55
    LTC2858CMS-1#TRPBF MS-10 C $1.61
    LTC2858CMS-2#PBF MS-10 C $2.21 $1.55
    LTC2858CMS-2#TRPBF MS-10 C $1.61
    LTC2858HDD-1#PBF 3x3 DFN-10 H $3.00 $2.05
    LTC2858HDD-1#TRPBF 3x3 DFN-10 H $2.11
    LTC2858HDD-2#PBF 3x3 DFN-10 H $3.00 $2.05
    LTC2858HDD-2#TRPBF 3x3 DFN-10 H $2.11
    LTC2858HMS-1#PBF MS-10 H $3.00 $2.05
    LTC2858HMS-1#TRPBF MS-10 H $2.11
    LTC2858HMS-2#PBF MS-10 H $3.00 $2.05
    LTC2858HMS-2#TRPBF MS-10 H $2.11
    LTC2858IDD-1#PBF 3x3 DFN-10 I $2.64 $1.86
    LTC2858IDD-1#TRPBF 3x3 DFN-10 I $1.92
    LTC2858IDD-2#PBF 3x3 DFN-10 I $2.64 $1.86
    LTC2858IDD-2#TRPBF 3x3 DFN-10 I $1.92
    LTC2858IMS-1#PBF MS-10 I $2.64 $1.86
    LTC2858IMS-1#TRPBF MS-10 I $1.92
    LTC2858IMS-2#PBF MS-10 I $2.64 $1.86
    LTC2858IMS-2#TRPBF MS-10 I $1.92
