LT5560 - 0.01MHz 至 4GHz 低功率有源混频器

LT5560 - 0.01MHz 至 4GHz 低功率有源混频器 - Linear Technology（凌力尔特）

LT5560 是一款低功率、高性能宽带有源混频器。该双平衡混频器可采用一个单端 LO 电源来驱动，而且只需要 -2dBm 的 LO 功率。这种平衡设计使 LO 到输出泄漏低，而且集成输入放大器具有卓越的 LO 至 IN 隔离度。信号端口可在很宽的频率范围实现阻抗匹配，从而使 LT5560 能够在众多应用中被用作一个上变频或下变频混频器。

LT5560 具有 10mA 的电源电流特性；然而，DC 电流则是可调的，这使得能够利用单个电阻器来针对每种应用进行性能的优化。例如：当偏置施加13.4mA 的最大电源电流上时，对于一个 900MHz 输出，典型的上变频混频器 IIP3 为 +10.8dBm。

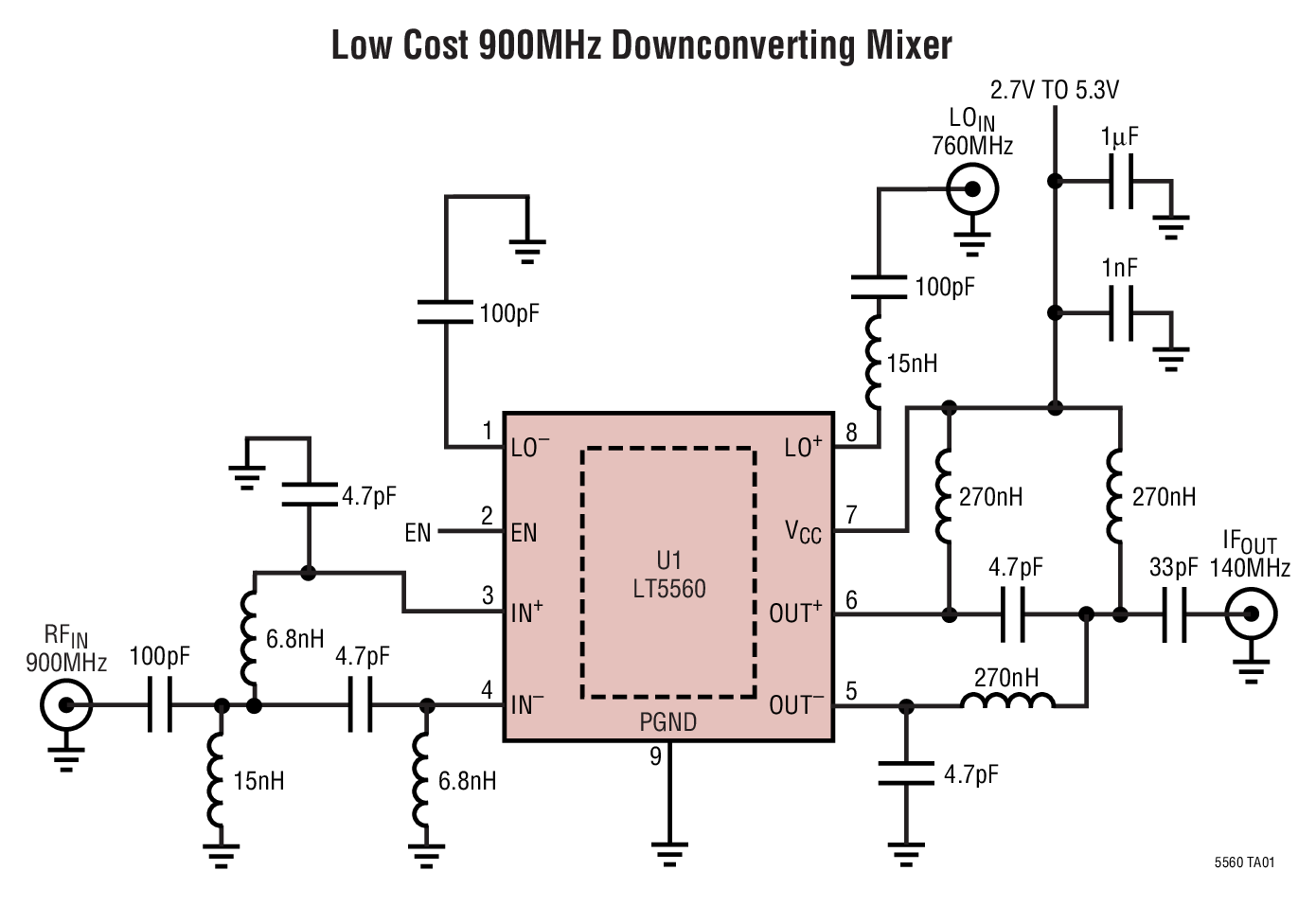

上变频或下变频应用

噪声指数：典型值为 9.3dB (在 900MHz 输出频率)

转换增益：典型值为 2.4dB

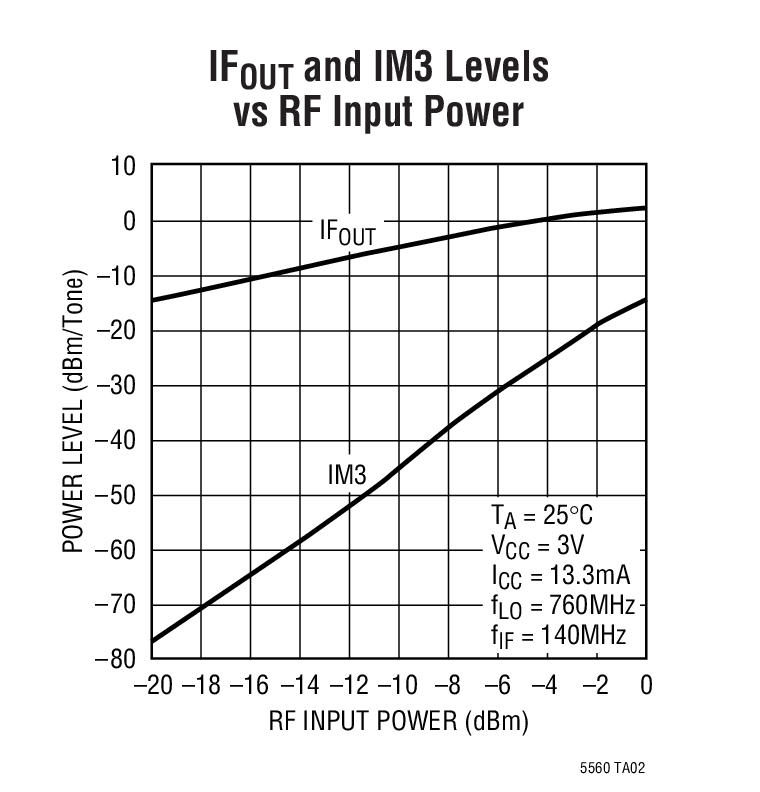

IIP3：典型值为 9dBm (在 ICC = 10mA)

可调电源电流：4mA 至 13.4mA

低 LO 驱动电平：-2dBm

单端或差分 LO

端口至端口的高隔离度

具有低断态漏电流的使能控制

2.7V 至 5V 单电源

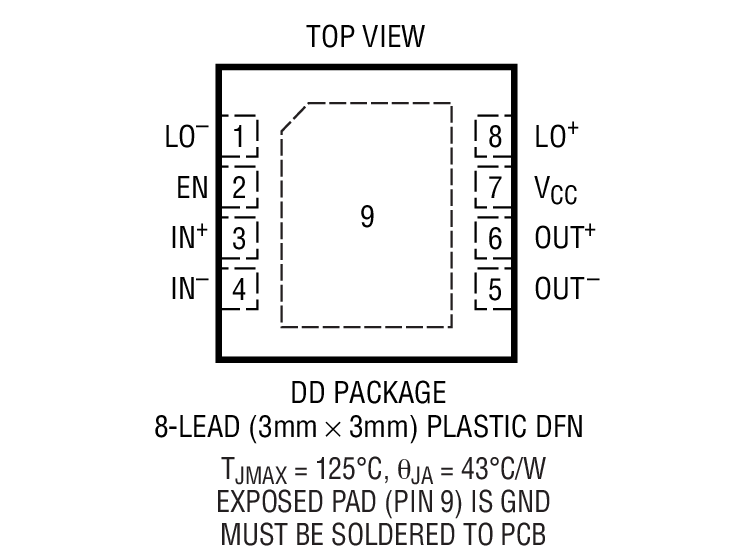

小型 3mm x 3mm DFN 封装

便携式无线设备

CATV/DBS 接收机

WiMAX 无线电通信装置

PHS 基站

RF 仪表

微波数据链路

VHF/UHF 双向无线电通信装置

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT5560EDD	3x3 DFN-8	E	$2.22	$1.56
LT5560EDD#PBF	3x3 DFN-8	E	$2.22	$1.56
LT5560EDD#TR	3x3 DFN-8	E		$1.61
LT5560EDD#TRPBF	3x3 DFN-8	E		$1.61
