LT6604-15 - LT6604-15是双通道、非常低噪声、差分放大器和 15MHz 低通滤波器

LT6604-15是LINEAR凌力尔特公司的一款差分放大器产品，LT6604-15是LT6604-15是双通道、非常低噪声、差分放大器和 15MHz 低通滤波器，本站介绍了LT6604-15的封装应用图解、特点和优点、功能等，并给出了与LT6604-15相关的LINEAR元器件型号供参考。

LT6604-15 - LT6604-15是双通道、非常低噪声、差分放大器和 15MHz 低通滤波器 - 差分放大器 - RF和无线 - 凌力尔特

LT6604-15 - 双通道、非常低噪声、差分放大器和 15MHz 低通滤波器

LT6604-15 - 双通道、非常低噪声、差分放大器和 15MHz 低通滤波器 - Linear Technology（凌力尔特）

功能描述

LT6604-15 包含两个匹配的全差分放大器，它们各具有一个四阶、15MHz 低通滤波器。固定频率低通滤波器近似一个切比雪夫响应。通过集成一个滤波器和一个差分放大器，该器件实现了极低的失真和噪声。在单位增益条件下，测得的带内信噪比达到了令人注目的 76dB。在较高的增益条件下，输入参考噪声下降，从而允许器件能够处理较小的输入差分信号，而不会使信噪比发生显著的劣化。

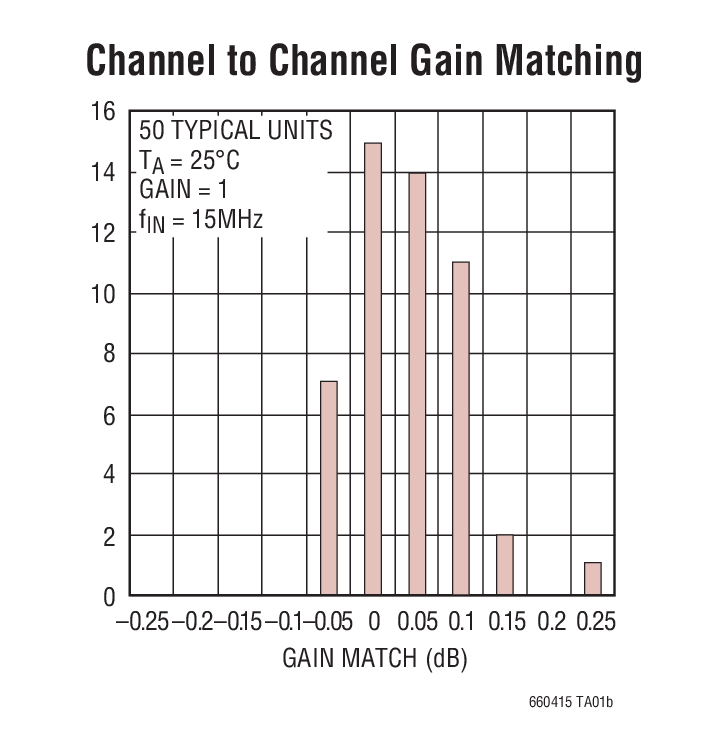

两个通道之间的增益和相位高度匹配。每个通道的增益采用两个外部电阻器来独立地设置。通过提供一个可调输出共模电压，LT6604-15 实现了电平移位，从而使其非常适合于直接连接至ADC。

LT6604-15 的技术规格针对 3V 工作电压进行了全面的拟订。当采用单 3V 电源时，该差分设计在高达 2VP-P 的信号电平条件下实现了出色的性能。如需了解具集成 2.5MHz 至 20MHz 低通滤波器相关单通道和双通道差分放大器的完整列表，请见本数据表的底页。

特点

具 15MHz 低通滤波器的双通道差分放大器四阶滤波器近似切比雪夫 (Chebyshev) 响应保证相位和增益匹配可利用电阻器来设置的差分增益

76dB 信噪比 (3V 电源，2VP-P 输出)

低失真，2VP-P 输出，800Ω 负载，VS = 3V 1MHz：86dBc (二阶)，90dBc (三阶) 10MHz：63dBc (二阶)，69dBc (三阶)

针对 3V、5V 和 ±5V 工作电源来拟订技术规格

全差分输入和输出

可调输出共模电压

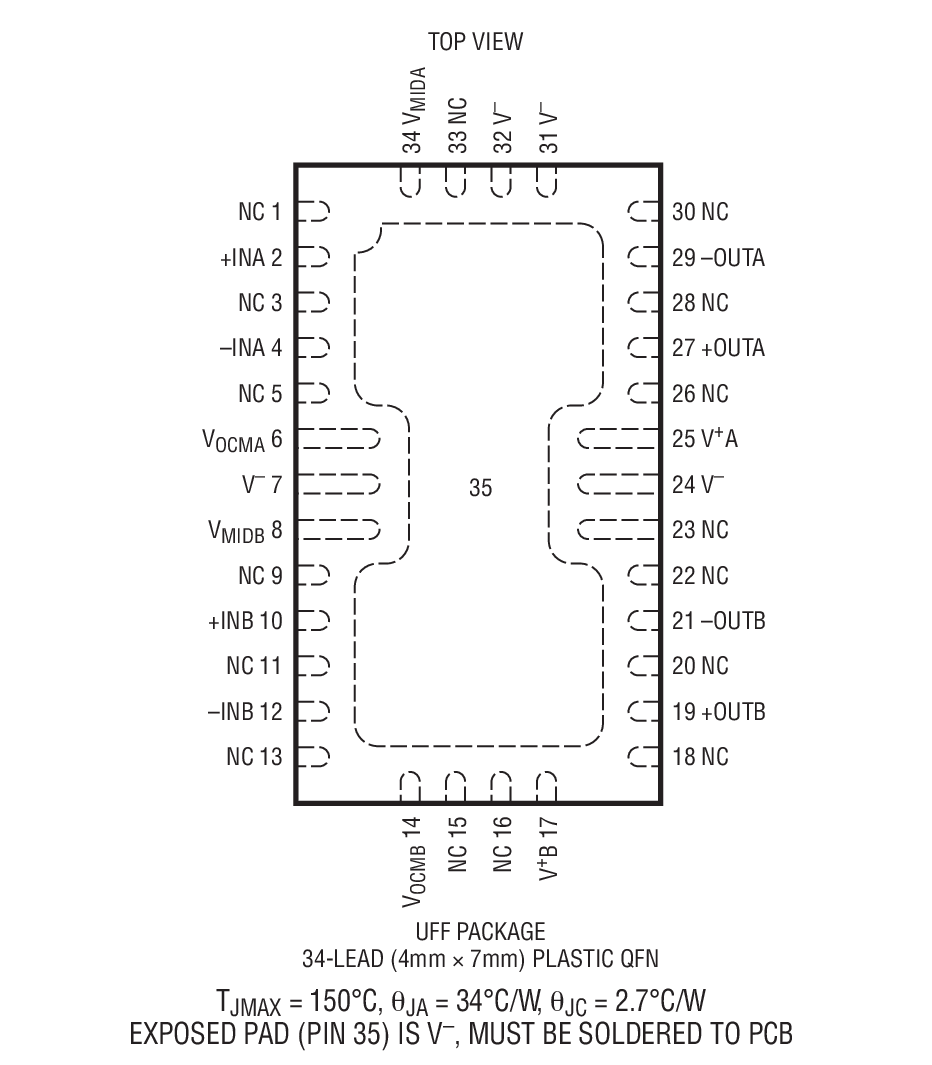

小外形 4mm x 7mm x 0.75mm QFN 封装

应用

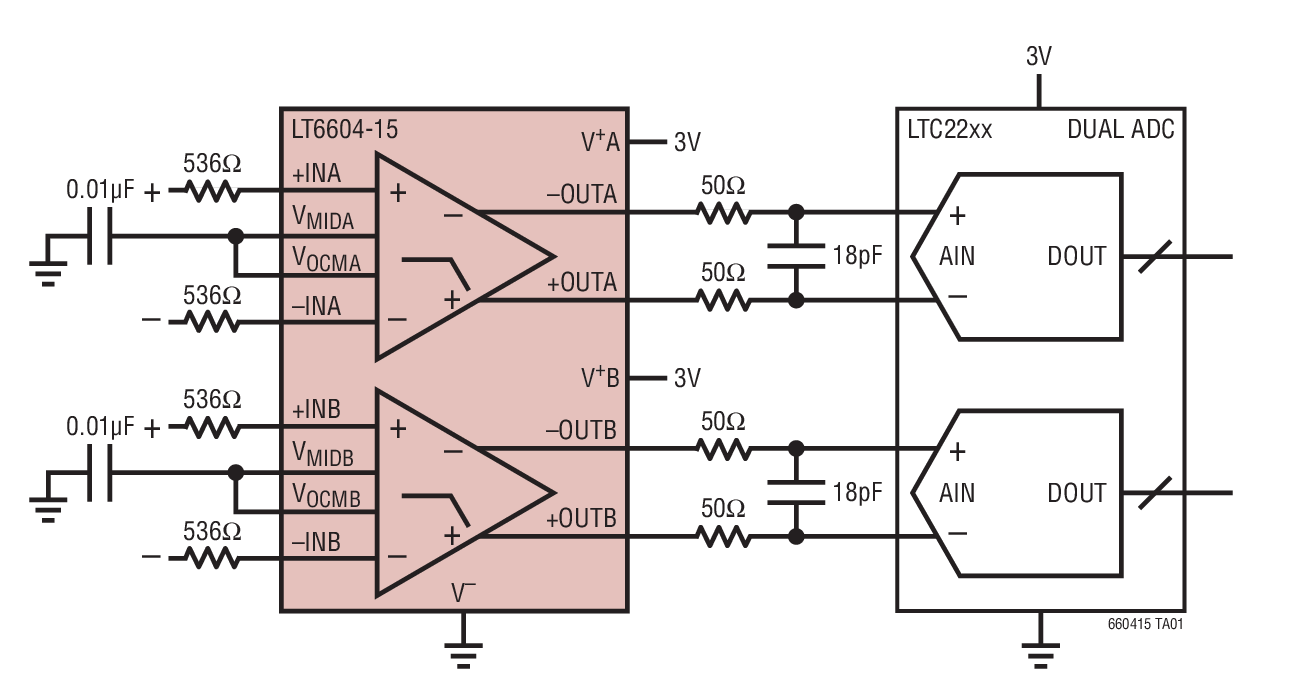

双通道差分 ADC 驱动器和滤波器

单端至差分转换器

匹配、双通道、差分滤波器
