LT6604-10 - 双通道、非常低噪声、差分放大器和 10MHz 低通滤波器

LT6604-10 - 双通道、非常低噪声、差分放大器和 10MHz 低通滤波器 - Linear Technology（凌力尔特）

功能描述

LT6604-10 包含两个匹配的全差分放大器，它们各具有一个四阶、10MHz 低通滤波器。固定频率低通滤波器近似一个切比雪夫响应。通过集成一个滤波器和一个差分放大器，该器件实现了极低的失真和噪声。在单位增益条件下，测得的带内信噪比达到了令人注目的 82dB。在较高的增益条件下，输入参考噪声下降，于是，该器件能够处理较小的输入差分信号，而不会使信噪比发生显著的劣化。

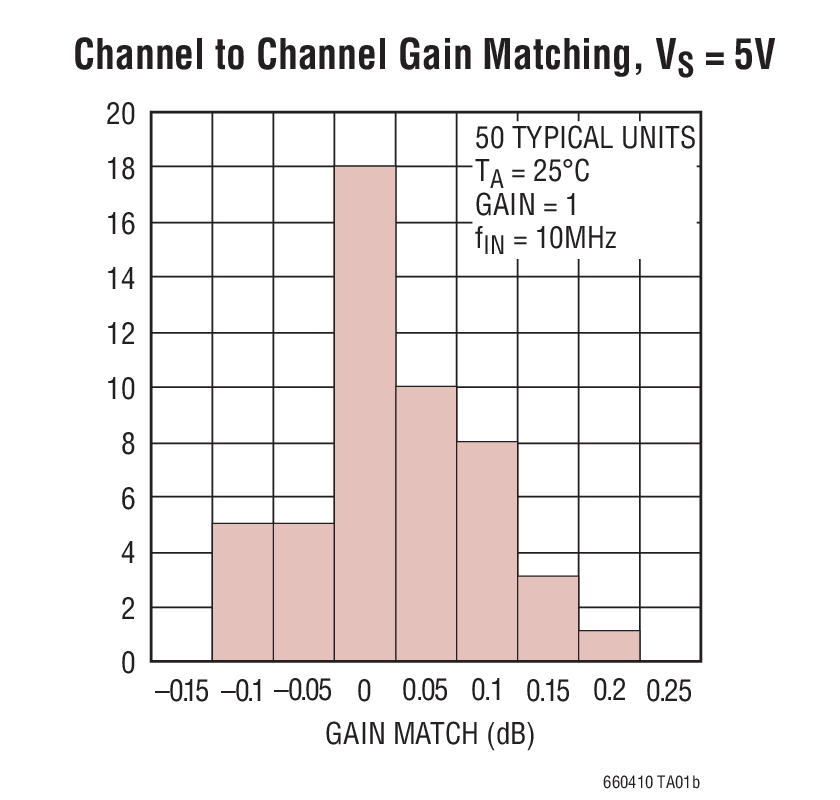

两个通道之间的增益和相位高度匹配。每个通道的增益采用两个外部电阻器来独立地设置。通过提供一个可调输出共模电压，LT6604-10 实现了电平移位，从而使其非常适合于直接连接至 ADC。

LT6604-10 的技术规格针对3V工作电压进行了全面的拟订。当采用单 3V 电源时，该差分设计在高达 2VP-P 的信号电平条件下实现了出色的性能。如需了解具集成 2.5MHz 至 20MHz 低通滤波器相关单通道和双通道差分放大器的完整列表，请见本数据表的最后一页。

特点

具 10MHz 低通滤波器的双通道差分放大器四阶滤波器近似切比雪夫 (Chebyshev) 响应保证相位和增益匹配可利用电阻器来设置的差分增益

82dB 信噪比 (3V 电源，2VP-P 输出)

低失真，2VP-P 输出，800Ω 负载 1MHz：88dBc (二阶)，97dBc (三阶) 5MHz：74dBc (二阶)，77dBc (三阶)

针对 3V、5V 和 ±5V 工作电源来拟订技术规格

全差分输入和输出

可调输出共模电压

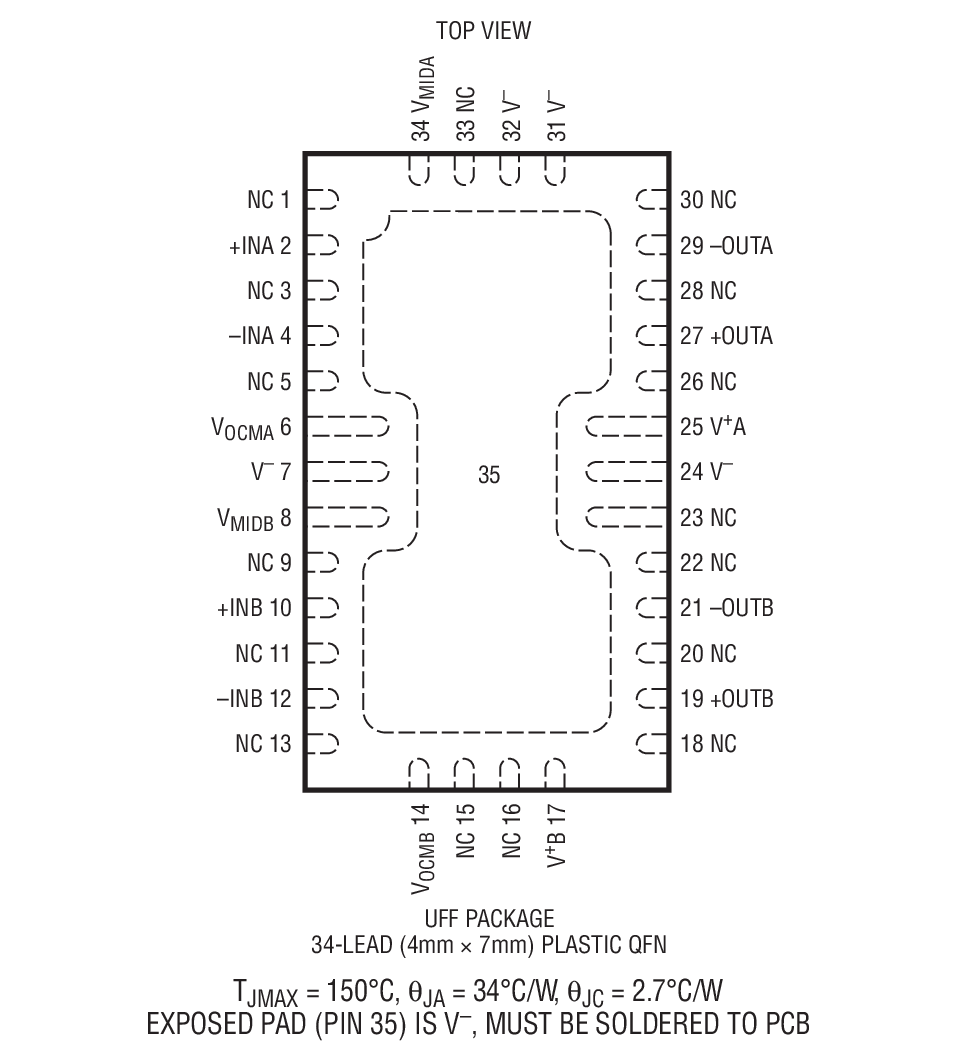

小外形 4mm x 7mm x 0.75mm QFN 封装

应用

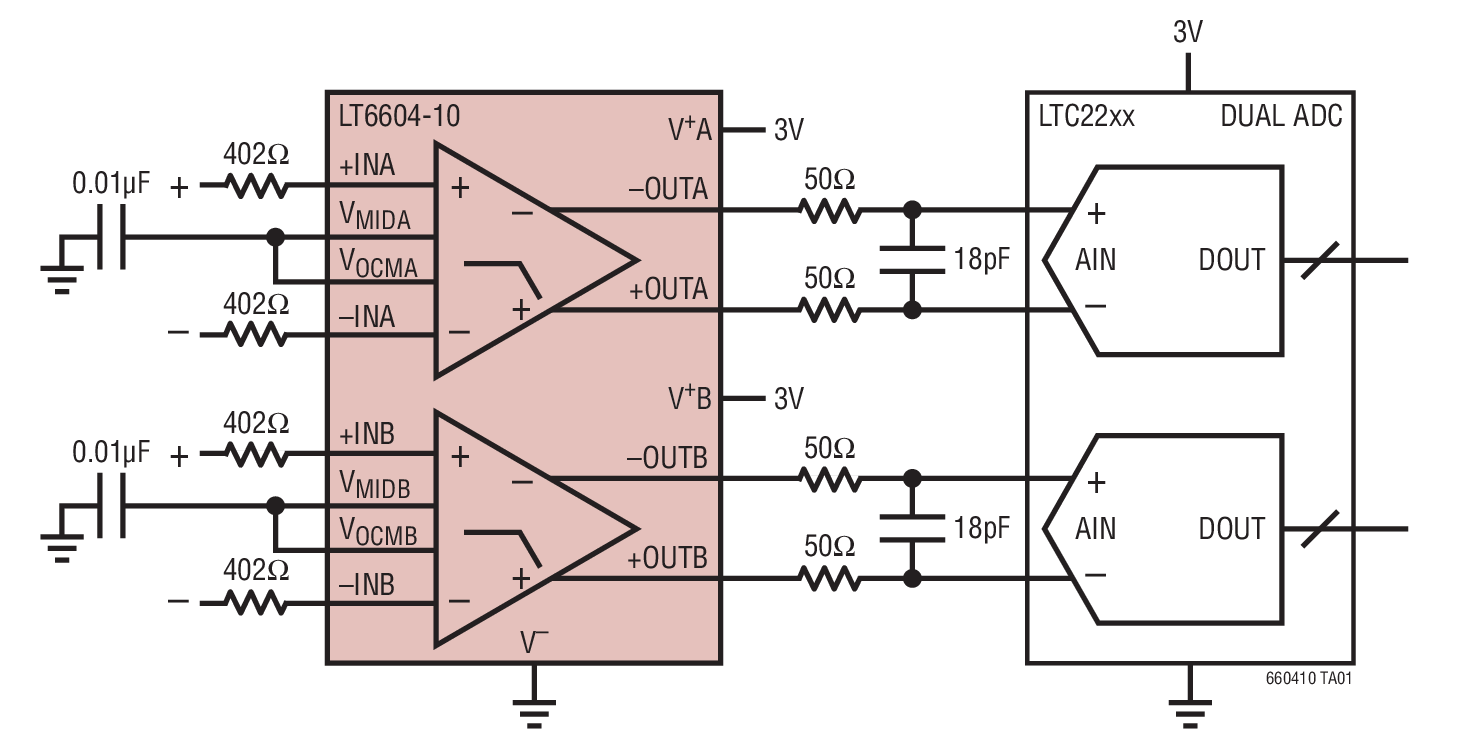

双通道差分 ADC 驱动器和滤波器

单端至差分转换器

匹配、双通道、差分滤波器
