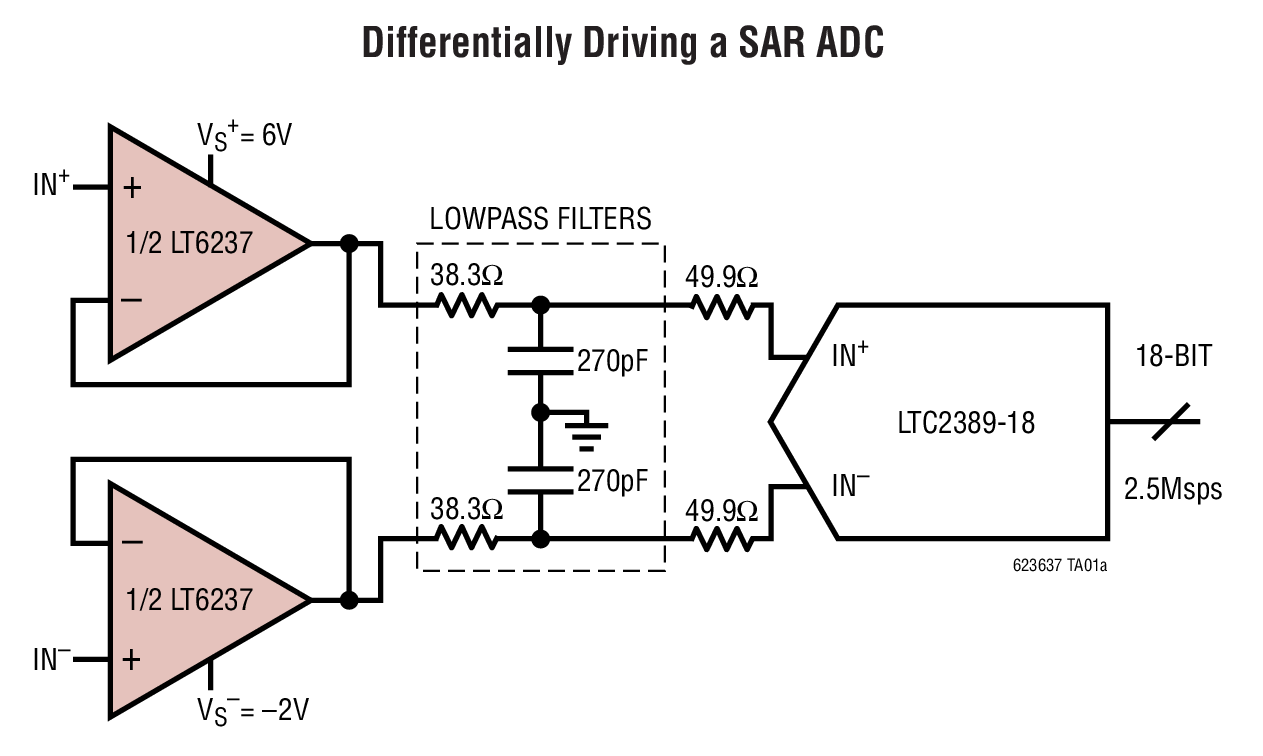

LT6238典型应用图例一

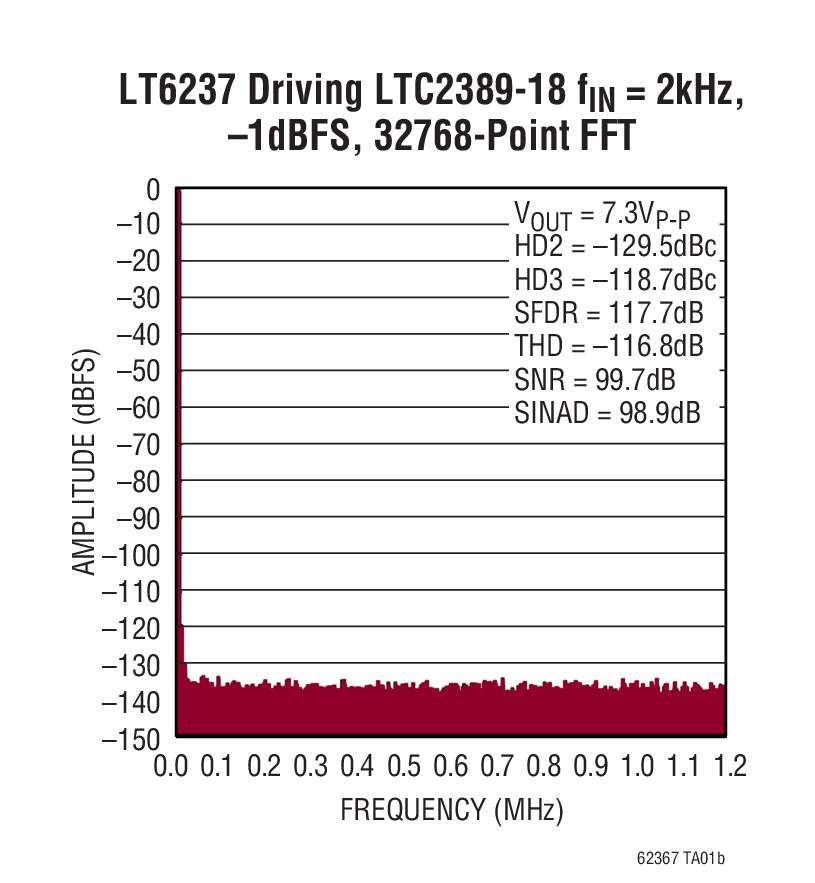

LT6238典型应用图例二
LT6238 - 封装图解：

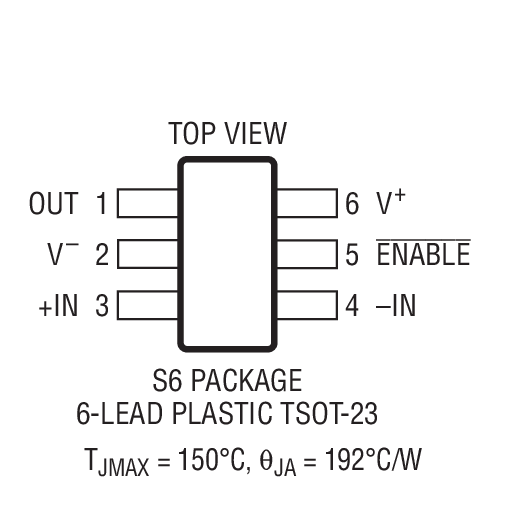

LT6238封装图解一

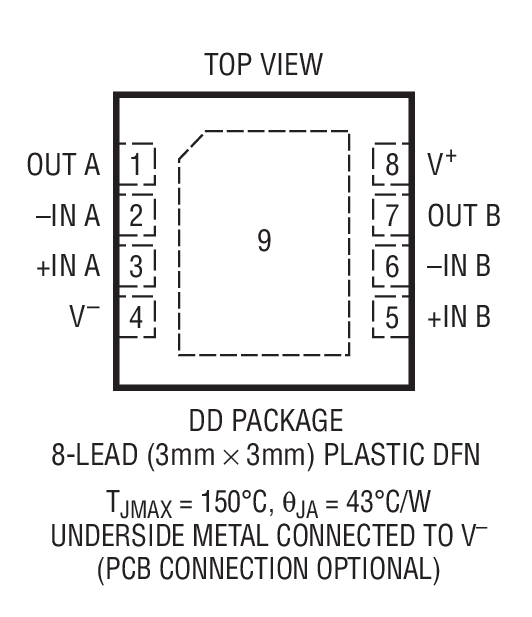

LT6238封装图解二
LT6238封装图解三

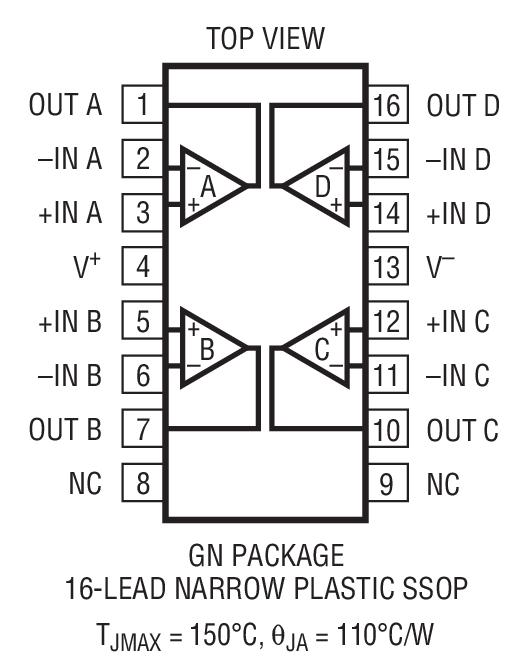

LT6238封装图解四
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT6238介绍

LT6238 - LT6238是轨至轨输出、215MHz、1.1nV/√Hz 运算放大器 / SAR ADC 驱动器

LT6238是LINEAR凌力尔特公司的一款精准放大器产品，LT6238是LT6238是轨至轨输出、215MHz、1.1nV/√Hz 运算放大器 / SAR ADC 驱动器，本站介绍了LT6238的封装应用图解、特点和优点、功能等，并给出了与LT6238相关的LINEAR元器件型号供参考。

LT6238 - LT6238是轨至轨输出、215MHz、1.1nV/√Hz 运算放大器 / SAR ADC 驱动器 - 精准放大器 - 航天和严酷环境 - 凌力尔特

LT6238 - 轨至轨输出、215MHz、1.1nV/√Hz 运算放大器 / SAR ADC 驱动器

LT6238 - 轨至轨输出、215MHz、1.1nV/√Hz 运算放大器 / SAR ADC 驱动器 - Linear Technology（凌力尔特）

功能描述

LT6236 / LT6237 / LT6238 是单路 / 双路 / 四路低噪声、轨至轨输出运算放大器，具有 1.1nV/√Hz 的输入参考噪声电压密度，且每个放大器仅吸收 3.5mA 的电源电流。这些放大器将非常低的噪声和电源电流与一个 215MHz 的增益带宽乘积和一个 70V/μs 的转换速率组合在一起。低噪声、快速稳定时间和低失调电压使该放大器非常适合驱动低噪声、高速 SAR ADC。LT6236 具有一种停机功能，可用于把电源电流减小至 10μA 以下。

该放大器系列具有一个可在任一电源轨的 50mV 之内摆动的输出，旨在最大限度地拓宽低电源应用中的信号动态范围，并且规格在 3.3V、5V和 ±5V 电源。

LT6236 / LT6237 / LT6238 是 LT6230 / LT6231 / LT6232 的升级产品，可提供相似的性能并降低了 100kHz 以上的宽带噪声。

特点
  • 低噪声：1.1nV/√Hz
  • 低电源电流：每个放大器的最大电源电流为 3.5mA
  • 低失调电压：350μV (最大值)
  • 快速稳定时间：570ns (至 18 位、2VP-P 输出)
  • 低失真：在 2kHz 时 THD = –116.8dB
  • 宽电源范围：3V 至 12.6V
  • 轨至轨输出摆幅
  • 215MHz 增益带宽乘积
  • 规定温度范围：–40°C 至 125°C
  • LT6236 停机电流至 10μA (最大值)
  • LT6236 采用扁平 (高度仅 1mm) ThinSOTTM 封装
  • 双通道器件 LT6237 采用 3mm x 3mm 8 引线 DFN 封装和 8 引线 MSOP 封装
  • LT6238 采用 16 引线 SSOP 封装
    • 应用
  • 16 位和 18 位 SAR ADC 驱动器
  • 有源滤波器
  • 低噪声、低功率信号处理
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT6238CGN#PBF SSOP-16 C $4.73 $3.30
    LT6238CGN#TRPBF SSOP-16 C $3.36
    LT6238HGN#PBF SSOP-16 H $6.27 $4.37
    LT6238HGN#TRPBF SSOP-16 H $4.43
    LT6238IGN#PBF SSOP-16 I $5.45 $3.80
    LT6238IGN#TRPBF SSOP-16 I $3.86
