LTC5569 - LTC5569是300MHz 至 4GHz 3.3V 双通道有源下变频混频器

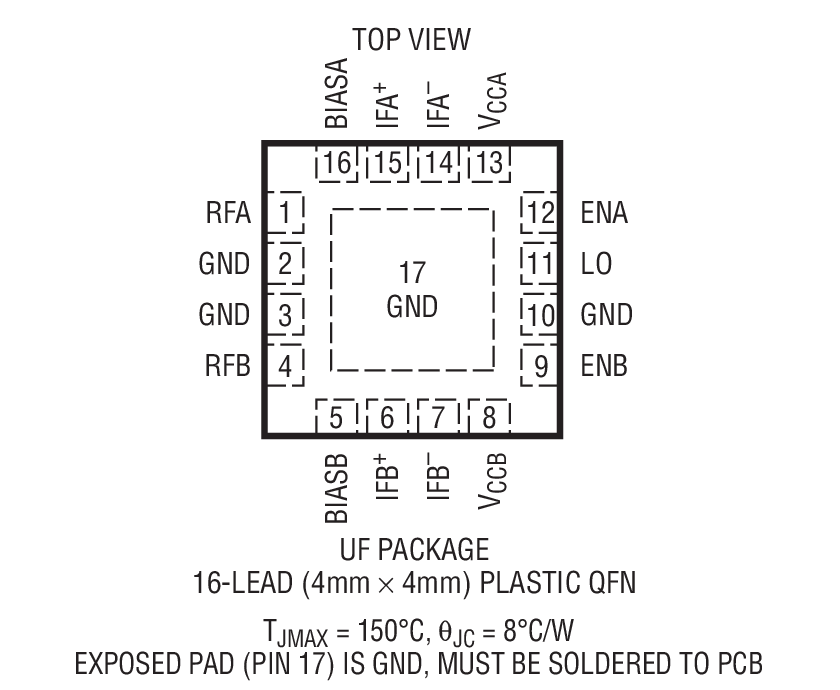

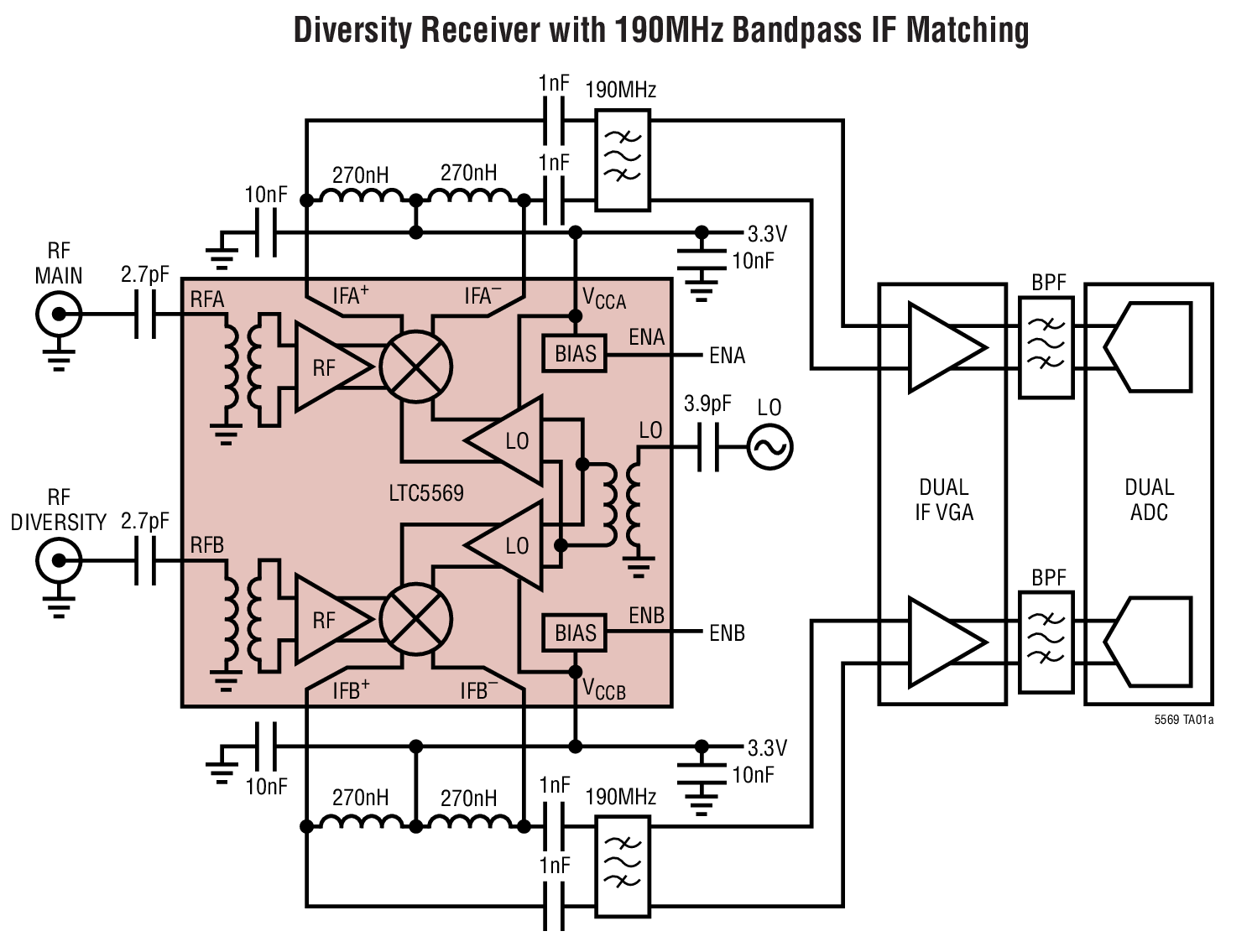

LTC5569是Linear公司的一款下变频混频器产品，LTC5569是300MHz 至 4GHz 3.3V 双通道有源下变频混频器，本站介绍了LTC5569的封装应用图解、特点和优点、功能等，并给出了与LTC5569相关的凌力尔特元器件型号供参考。
LTC5569 - 300MHz 至 4GHz 3.3V 双通道有源下变频混频器
LTC5569 - 300MHz 至 4GHz 3.3V 双通道有源下变频混频器 - Linear Technology（凌力尔特）
功能描述
LTC5569 双通道有源下变频混频器专为要求低功率和小尺寸的分集和 MIMO 接收机应用而优化。每个混频器包括一个独立的 LO 缓冲器放大器、有源混频器内核以及偏置电路和使能引脚。该 IC 的对称性可确保给每个混频器施加一个相位和幅度相干的 LO。
RF 输入在 1.4GHz 至 3.3GHz 的范围内 50Ω 匹配，并可利用简单的外部匹配处理轻松实现针对较高或较低 RF 频率的匹配。LO 输入在 1GHz 至 3.5GHz 的范围内 50Ω 匹配，即使在一个混频器被停用或者两个混频器均被停用的情况下也不例外。利用简单的外部匹配处理可很容易地使 LO 输入实现针对较高或较低频率 (低至 350MHz) 的匹配。低电容差分 IF 输出可在高达 1.6GHz 的频率条件下使用。
特点

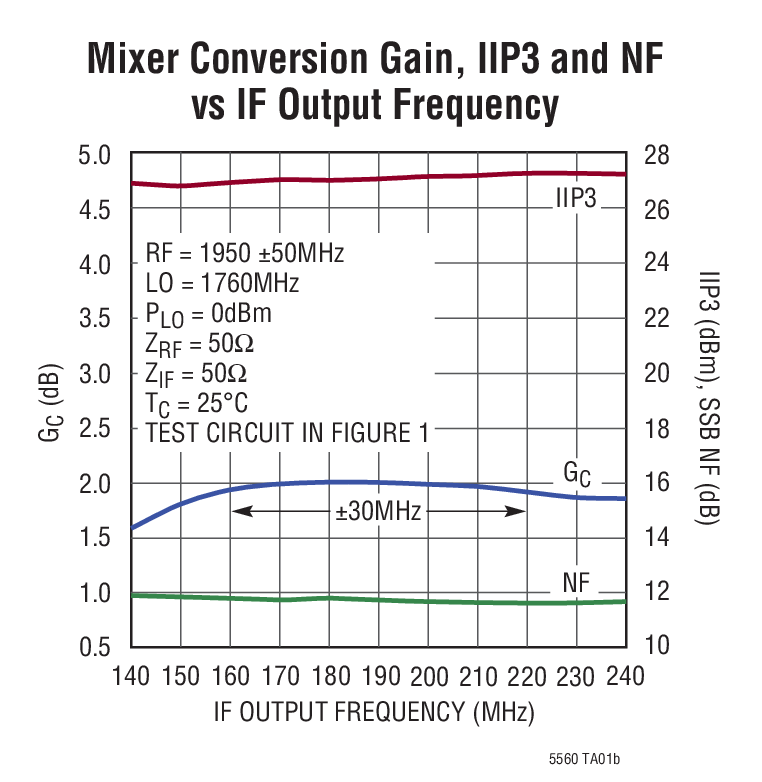

高 IIP3：26.8dBm (在 1950MHz)2dB 转换增益低噪声指数：11.7dB (在 1950MHz)在 5dBm 隔离条件下噪声指数 (NF) 为 17dB44dB 通道隔离低功率：3.3V/600mW 总值非常小的解决方案外形尺寸用于每个混频器的使能引脚宽 IF 频率范围在所有模式中 LO 输入 50Ω 匹配-40℃ 至 105℃ 工作温度范围16 引脚 (4mm x 4mm) QFN 封装应用
无线基础设施分集接收机MIMO (多输入多输出) 基础设施接收机远程射频单元以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
| LTC5569IUF#PBF | 4x4 QFN-16 | I | $12.14 | $8.50 |
| LTC5569IUF#TRPBF | 4x4 QFN-16 | I | | $8.56 |
