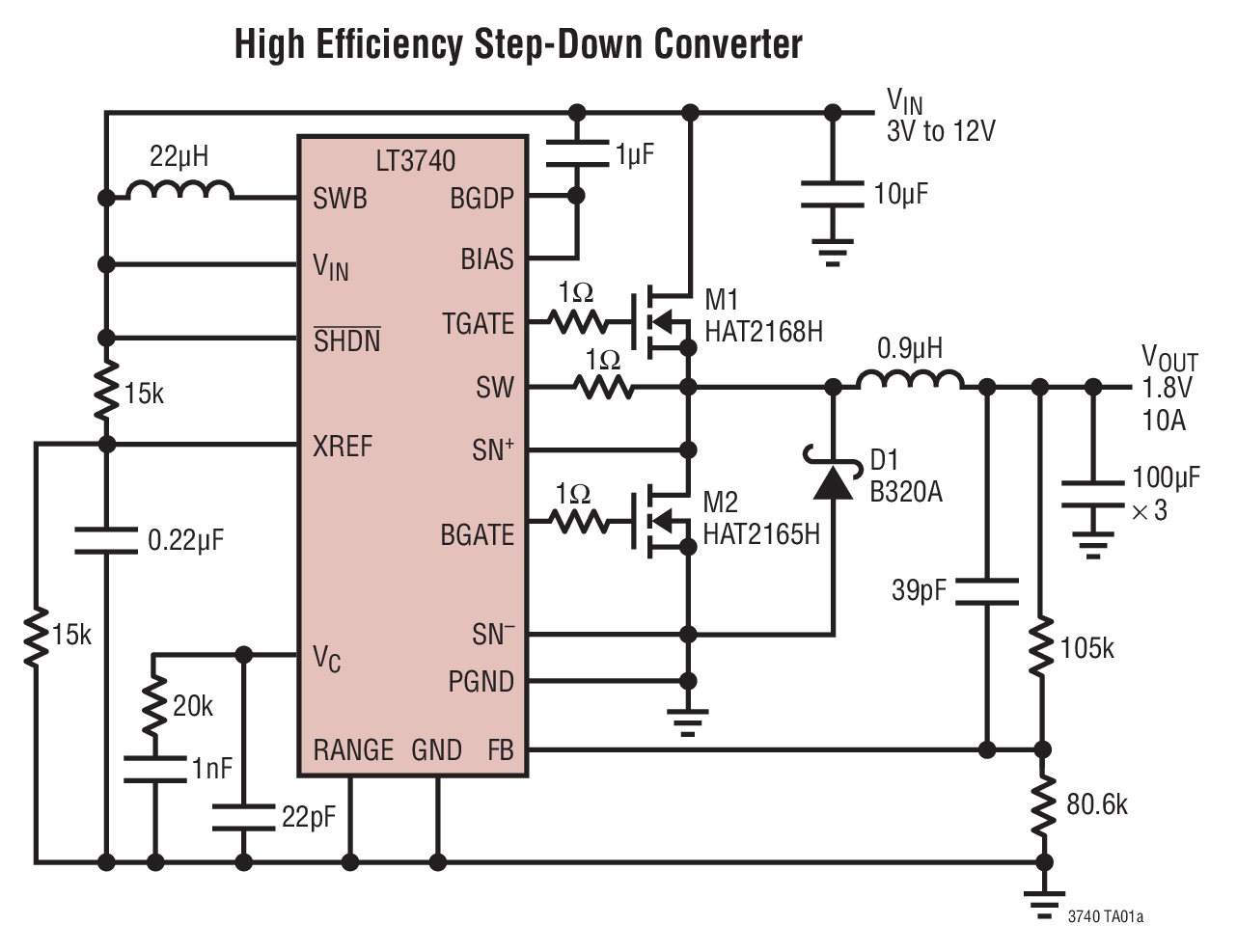

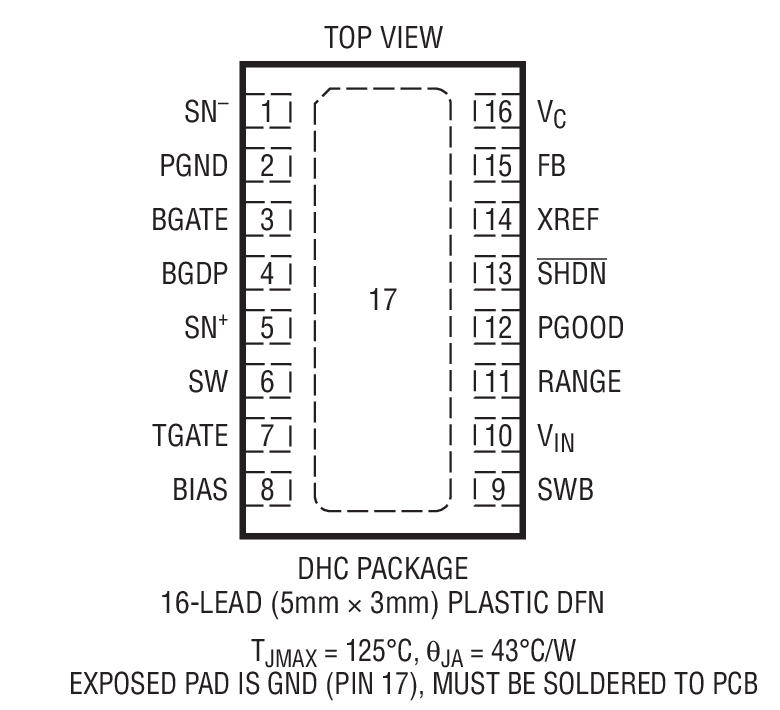

LT3740是LINEAR凌力尔特公司的一款外部开关电源控制器产品，LT3740是LT3740是宽工作范围、谷值模式、No _RSENSE^TM 同步降压型控制器，本站介绍了LT3740的封装应用图解、特点和优点、功能等，并给出了与LT3740相关的LINEAR元器件型号供参考。

LT3740 - LT3740是宽工作范围、谷值模式、No _RSENSE^TM 同步降压型控制器 - 外部开关电源控制器 - 电源管理 - 凌力尔特

LT3740 - 宽工作范围、谷值模式、No _RSENSE^TM 同步降压型控制器

LT3740 - 宽工作范围、谷值模式、No _RSENSE^TM 同步降压型控制器 - Linear Technology（凌力尔特）

功能描述

LT3740 是一款同步降压型开关稳压控制器，用于驱动 N 沟道功率 MOSFET 级。该控制器采用谷值电流模式架构，旨在实现非常低的占空比和超卓的瞬态响应性能，而无需使用一个检测电阻器。

LT3740 包括一个内部升压转换器，以提供一个比输入电压高 7.8V 的偏置电压，供驱动之用。这使得该器件能够在输入电压低至 2.2V 的情况下正常工作。

XREF 引脚是一个外部基准输入，允许用户以任何较低的电压值来取代内部 0.8V 反馈基准，从而在操作、输出电压跟踪或软起动期间实现了输出电压的全面控制。

LT3740 具有三种电流限制级别，可通过把 RANGE 引脚分别连接至地、开路和输入来选择。

特点

宽 VIN 范围：2.2V 至 22V

内部升压转换器提供了 6V 栅极驱动电压 (当 VIN 低至 2.2V)

无需检测电阻器

双路 N 沟道 MOSFET 同步驱动器

谷值电流模式控制

专为高降压比而优化

电源良好输出电压监视器

0.8V 基准

三种通过引脚来选择的电流限制级别

恒定开关频率：300kHz

可编程软起动
