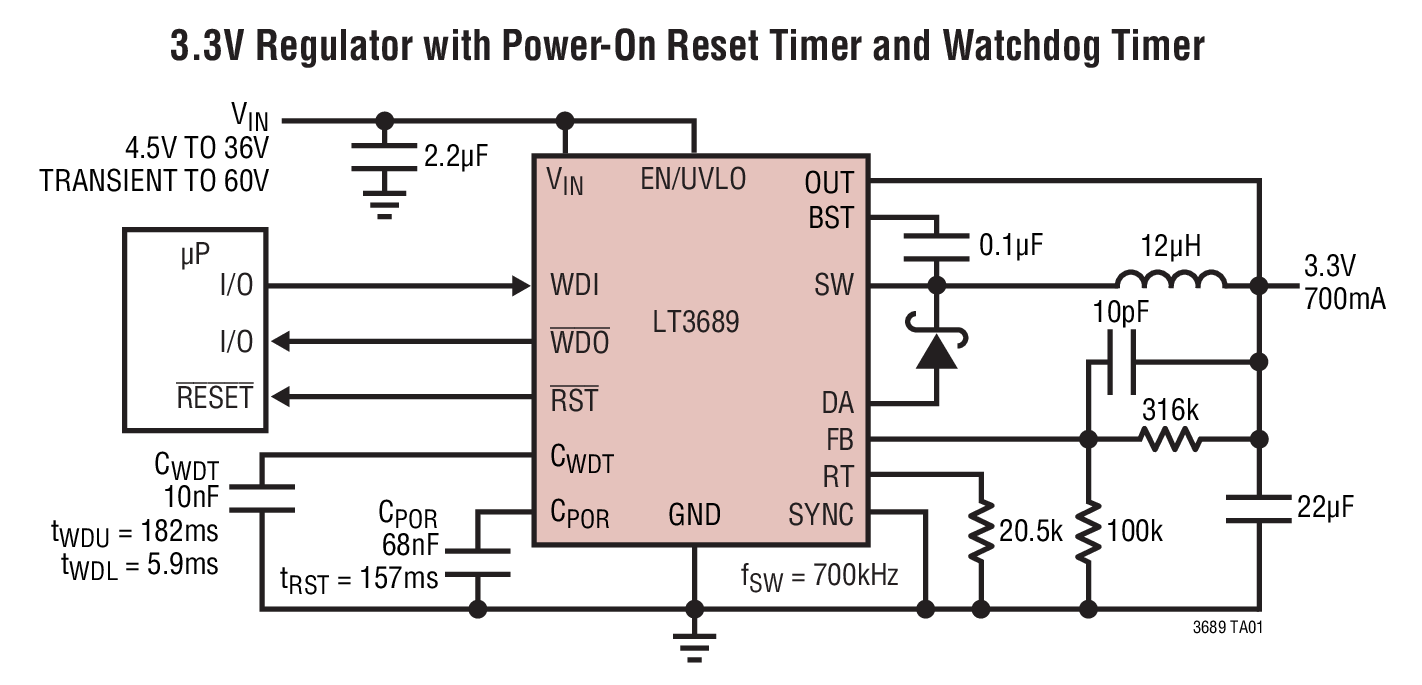

LT3689典型应用图例一

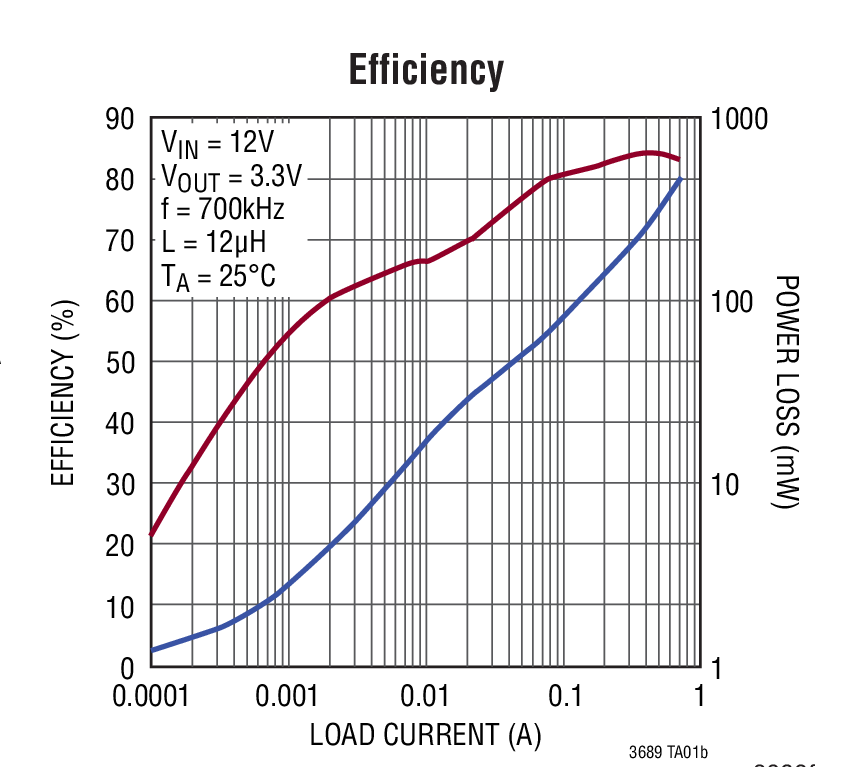

LT3689典型应用图例二
LT3689 - 封装图解:

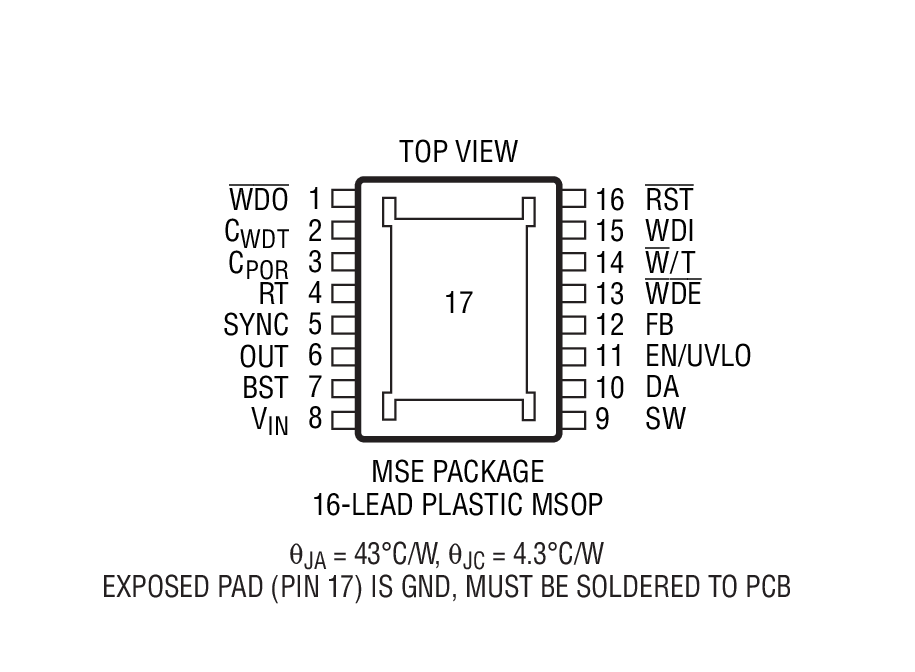

LT3689封装图解一

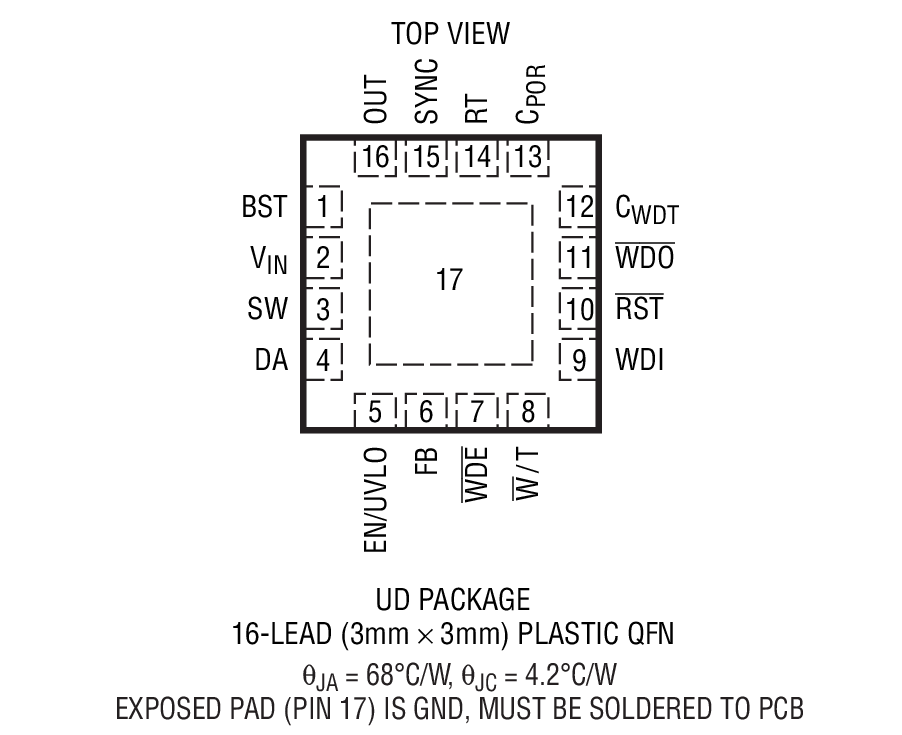

LT3689封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT3689介绍
LT3689 - LT3689是具上电复位和看门狗定时器的 700mA 降压型稳压器

LT3689是Linear公司的一款微功率降压产品,LT3689是具上电复位和看门狗定时器的 700mA 降压型稳压器,本站介绍了LT3689的封装应用图解、特点和优点、功能等,并给出了与LT3689相关的凌力尔特元器件型号供参考。

LT3689 - 具上电复位和看门狗定时器的 700mA 降压型稳压器

LT3689 / LT3689-5 - 具上电复位和看门狗定时器的 700mA 降压型稳压器 - Linear Technology(凌力尔特)

功能描述

LT3689 是一款可调频率 (350kHz 至 2.2MHz) 单片式降压型开关稳压器,具有一个上电复位和看门狗定时器。稳压器可在输入电压高达 36V 的条件下正常运作,并可安全承受高达 60V 的瞬态电压。低纹波突发模式操作在低输出电流条件下维持了高效率,并在典型应用中将输出纹波抑制在 15mV 以下,且输入静态电流仅为 85μA。当 EN / UVLO 被拉至低电平时,停机电路将输入电源电流减小至 1μA 以下。在 EN / UVLO 引脚上使用一个电阻分压器可提供一种可编程欠压闭锁功能。电流限制、频率折返和热停机电路则提供了故障保护功能。

复位和看门狗超时周期可采用外部电容器来独立调节。严格的准确度规格和干扰免疫力确保了系统的可靠复位操作,而不会产生误触发现象。如果输出电压降至编程值以下达 10%,则集电极开路 RST 被拉低。看门狗定时器可通过引脚来选择窗口或超时模式。在超时模式中,如果在检测到一个看门狗变换之前经历了一个过长的周期,则 WDO 将被拉至低电平。在窗口模式中,LT3689 将监视那些聚集得过于靠近或过于疏远的 WDI 下降沿。

特点
  • 宽输入范围: 工作时为 3.6V 至 36V 过压闭锁功能可保护电路安全承受 60V 瞬态电压
  • 85μA IQ (在 12VIN 至 3.3VOUT)
  • 低纹波突发模式 (Burst Mode) 操作可提供 <15mVP-P 的输出纹波
  • 具窗口或超时控制功能的可编程、可禁用看门狗定时器
  • 可编程上电复位定时器 (POR)
  • 可同步、可调的 350kHz 至 2.2MHz 开关频率
  • 具内部电源开关的 700mA 输出开关稳压器
  • 固定 5V 或可调输出电压
  • 800mV 反馈电压
  • 具迟滞的可编程输入欠压闭锁
  • 16 引脚 3mm x 3mm QFN 和 16 引脚 MSOP 封装
  • 应用
  • 汽车电子控制单元
  • 工业电源
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3689EMSE-5#PBF MS-16E E $4.64 $3.25
    LT3689EMSE-5#TRPBF MS-16E E $3.31
    LT3689EMSE#PBF MS-16E E $4.64 $3.25
    LT3689EMSE#TRPBF MS-16E E $3.31
    LT3689EUD-5#PBF 3x3 QFN-16 E $4.57 $3.20
    LT3689EUD-5#TRPBF 3x3 QFN-16 E $3.26
    LT3689EUD#PBF 3x3 QFN-16 E $4.57 $3.20
    LT3689EUD#TRPBF 3x3 QFN-16 E $3.26
    LT3689HMSE-5#PBF MS-16E H $5.51 $3.86
    LT3689HMSE-5#TRPBF MS-16E H $3.92
    LT3689HMSE#PBF MS-16E H $5.51 $3.86
    LT3689HMSE#TRPBF MS-16E H $3.92
    LT3689IMSE-5#PBF MS-16E I $5.16 $3.61
    LT3689IMSE-5#TRPBF MS-16E I $3.67
    LT3689IMSE#PBF MS-16E I $5.16 $3.61
    LT3689IMSE#TRPBF MS-16E I $3.67
    LT3689IUD-5#PBF 3x3 QFN-16 I $5.09 $3.56
    LT3689IUD-5#TRPBF 3x3 QFN-16 I $3.62
    LT3689IUD#PBF 3x3 QFN-16 I $5.09 $3.56
    LT3689IUD#TRPBF 3x3 QFN-16 I $3.62
