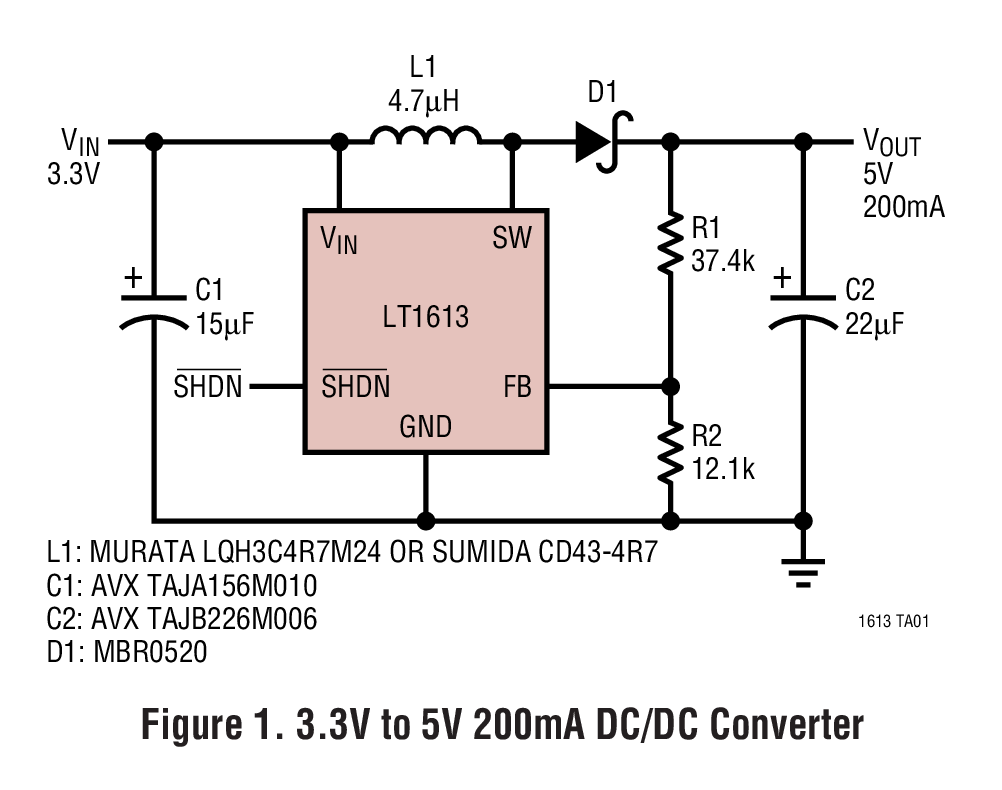

LT1613典型应用图例一

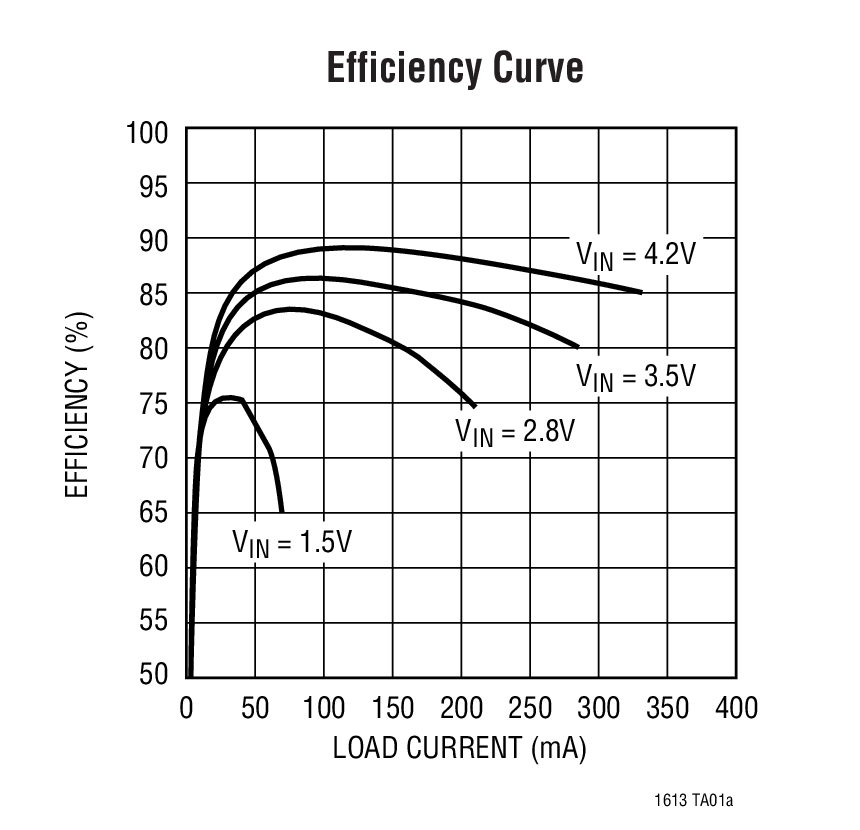

LT1613典型应用图例二
LT1613 - 封装图解：

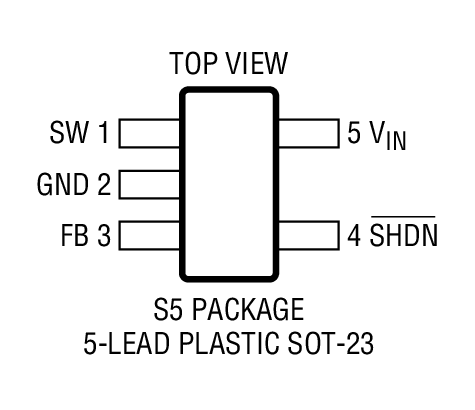

LT1613封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT1613介绍

LT1613 - LT1613是采用 5 引脚 SOT-23 封装的 1.4MHz、单节电池 DC/DC 转换器

LT1613是LINEAR凌力尔特公司的一款LCD / CCD / OLED 偏置产品，LT1613是LT1613是采用 5 引脚 SOT-23 封装的 1.4MHz、单节电池 DC/DC 转换器，本站介绍了LT1613的封装应用图解、特点和优点、功能等，并给出了与LT1613相关的LINEAR元器件型号供参考。

LT1613 - LT1613是采用 5 引脚 SOT-23 封装的 1.4MHz、单节电池 DC/DC 转换器 - LCD / CCD / OLED 偏置 - 电源管理 - 凌力尔特

LT1613 - 采用 5 引脚 SOT-23 封装的 1.4MHz、单节电池 DC/DC 转换器

LT1613 - 采用 5 引脚 SOT-23 封装的 1.4MHz、单节电池 DC/DC 转换器 - Linear Technology（凌力尔特）

功能描述

LT1613 是业界第一个采用 5 引脚 SOT-23 封装的电流模式 DC/DC 转换器。它针对小型、低功率应用，可在低至 1.1V 的输入电压下工作，开关频率为 1.4MHz，并容许使用微型、低成本电容器以及高度为 2mm 或更扁平的电感器。得益于它的小尺寸和高开关频率，用户仅需小于 0.2 平方英寸的印刷电路板面积就能实现完整 DC/DC 转换器功能。现在，多输出电源可为每个输出电压用一个单独稳压器，取代了以往采用单个稳压器和定制变压器的笨拙准稳压方法。

恒定频率、内部补偿电流模式PWM架构导致低及可预测的输出噪声，使之容易滤除掉。LT1613上的高压开关额定值为 36V，这使得该器件非常适合应用在高达 34V 的升压型转换器、以及单端主电感转换器 (SEPIC) 和回扫设计。在SEPIC设计中，该器件能够从 3.3V 的电源中产生 5V 电压和 200mA 电流，或者从四节碱性电池产生 5V 电压和 175mA 电流。

LT1613 采用 5 引脚 SOT-23 封装。

特点
  • 采用微型电容器和电感器
  • 内部补偿
  • 1.4MHz 固定频率工作
  • 可配合低至 1.1V 的 VIN 工作
  • 从单节电池获得 3V 电压和 30mA 电流
  • 从 3.3V 输入获得 5V 电压和 200mA 电流
  • 从四节碱性电池获得 15V 电压和 60mA 电流
  • 高输出电压：高达 34V
  • 低停机电流：< 1µA
  • 低VCESAT开关：在 300mA 时电压为 300mV
  • 小型 5 引脚 SOT-23 封装
    • 应用
  • 数码相机
  • 传呼机
  • 无绳电话
  • 后备电池
  • LCD 偏置
  • 医疗诊断设备
  • 5V 或 12V 局部供电
  • 外置式调制解调器
  • PC 卡
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1613CS5 SOT-23 C $2.01
    LT1613CS5#PBF SOT-23 C $2.11
    LT1613CS5#TR SOT-23 C $2.11 $1.70
    LT1613CS5#TRM SOT-23 C $2.11 $1.72
    LT1613CS5#TRMPBF SOT-23 C $2.11 $1.72
    LT1613CS5#TRPBF SOT-23 C $2.11 $1.70
