LT1491A - LT1491A是四通道、Over-The-Top、微功率、轨至轨输入和输出运算放大器

LT1491A是LINEAR凌力尔特公司的一款精准放大器产品，LT1491A是LT1491A是四通道、Over-The-Top、微功率、轨至轨输入和输出运算放大器，本站介绍了LT1491A的封装应用图解、特点和优点、功能等，并给出了与LT1491A相关的LINEAR元器件型号供参考。

LT1491A - LT1491A是四通道、Over-The-Top、微功率、轨至轨输入和输出运算放大器 - 精准放大器 - 航天和严酷环境 - 凌力尔特

LT1491A - 四通道、Over-The-Top、微功率、轨至轨输入和输出运算放大器

LT1491A - 四通道、Over-The-Top、微功率、轨至轨输入和输出运算放大器 - Linear Technology（凌力尔特）

功能描述

LT1490A / LT1491A 是双通道和四通道运放，具有一个 500µV (最大值) 的低输入失调电压。LT1490A / LT1491A 可采用全单电源和分离电源工作 (总电压为 2V 至 44V)，每个放大器吸收的静态电流仅为 40µA。这些放大器具有反向电源保护功能；在高达 18V 的反向电源电压条件下，其吸收电流几乎为零。LT1490A / LT1491A 的输入范围包括两个电源以及至两个电源的输出摆幅。与大多数微功率运放不同，LT1490A / LT1491A 能驱动重负载；其轨至轨输出驱动 20mA。LT1490A / LT1491A 具有稳定的单位增益，并能在使用任选的 0.22µF 和 150Ω 补偿网络时驱动高达 10,000 pF 的全容性负载。

LT1490A / LT1491A 具有一个独特的输入级，该输入可在高于正电源的电压下运作并保持高阻抗状态。输入可接受 44V (差分及共模) 电压，即使在使用一个 3V 电源工作时也不例外。内置电阻器可针对低于负电源达 15V 的故障提供输入保护。当输入低于 V－达 15V 或高于 V－达 44V 时，不会发生相位反转 (这与 V+ 无关)。

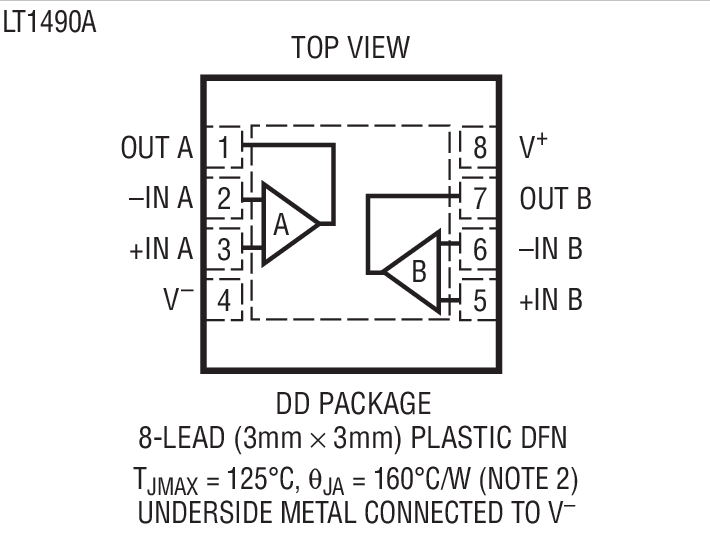

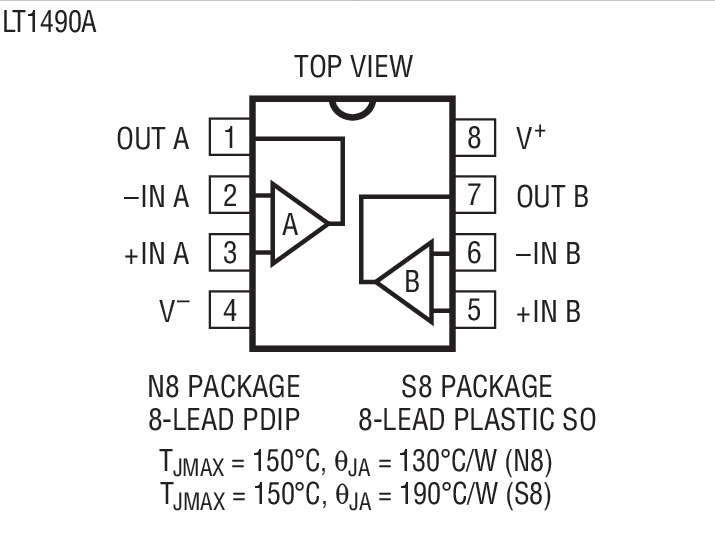

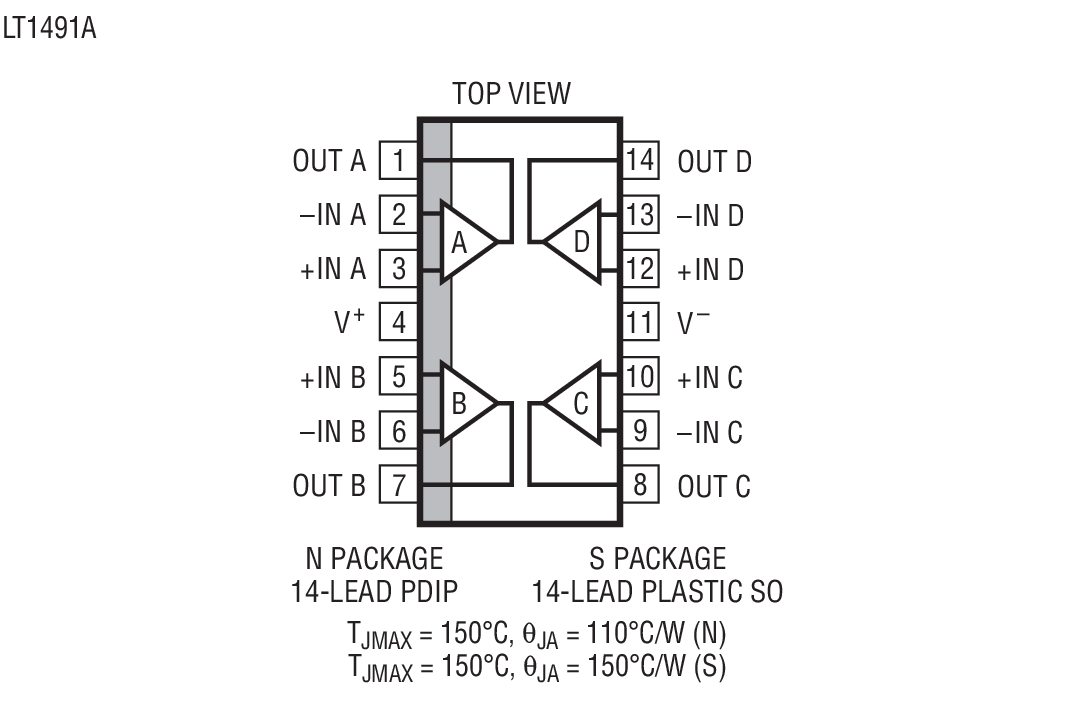

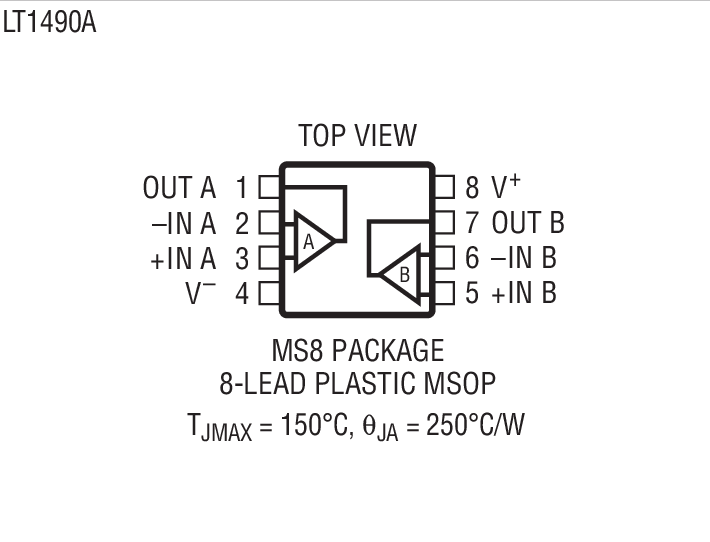

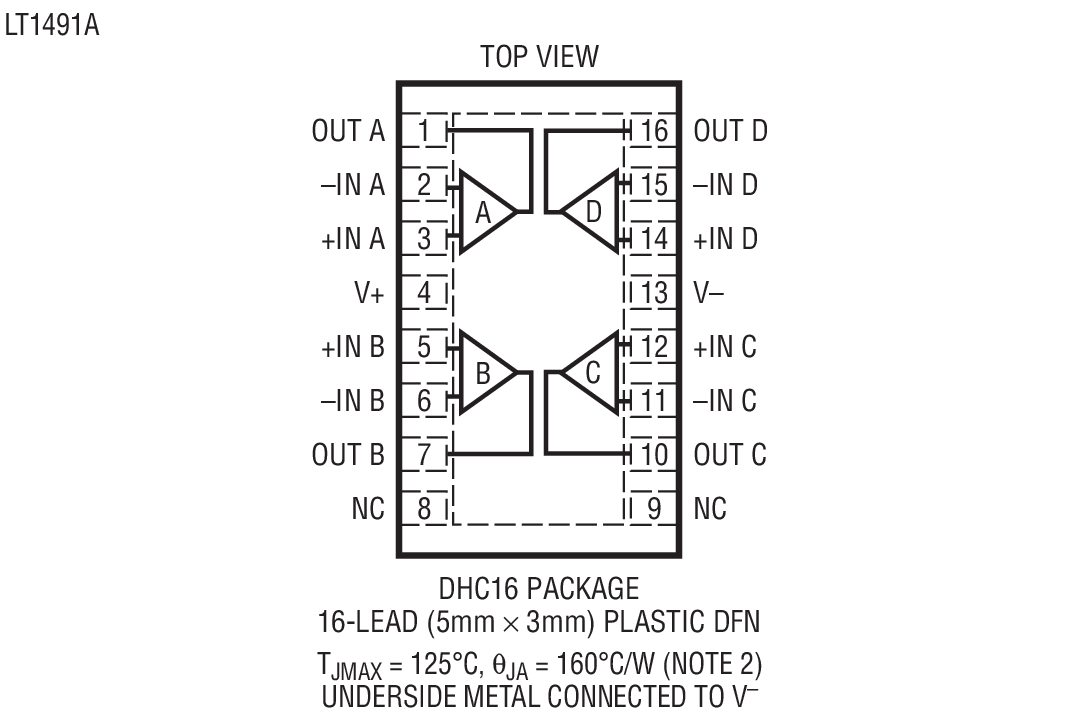

LT1490A 双通道运放采用 8 引脚 MSOP、PDIP 和 SO 封装。对于空间受限的应用，LT1490A 可提供 3mm x 3mm x 0.8mm 双侧引脚细间距无引线封装 (DFN)。四通道器件 LT1491A 采用 14 引脚 SO、PDIP 和 5mm x 3mm x 0.8mm DFN 封装。

特点

低输入失调电压：500µV (最大值)

输出可摆动至偏离 V－达 10mV (最大值)

轨至轨输入和输出

微功率：每个放大器的电源电流为 50µA (最大值)

Over-The-Top 输入共模范围扩展至 V－以上达 44V (这与 V+ 无关)

技术规格针对 3V、5V 和 ±15V 电源而拟订

高输出电流：20mA

输出可利用输出补偿网络驱动 10,000pF

反向电池保护至 18V

无电源排序问题

高电压增益：1500V/mV

高 CMRR：98dB

无相位反转

增益带宽乘积：200kHz

纤巧型 3mm x 3mm x 0.8mm DFN 封装

应用

电池或太阳能供电型系统便携式仪表传感器调理

电源电流检测

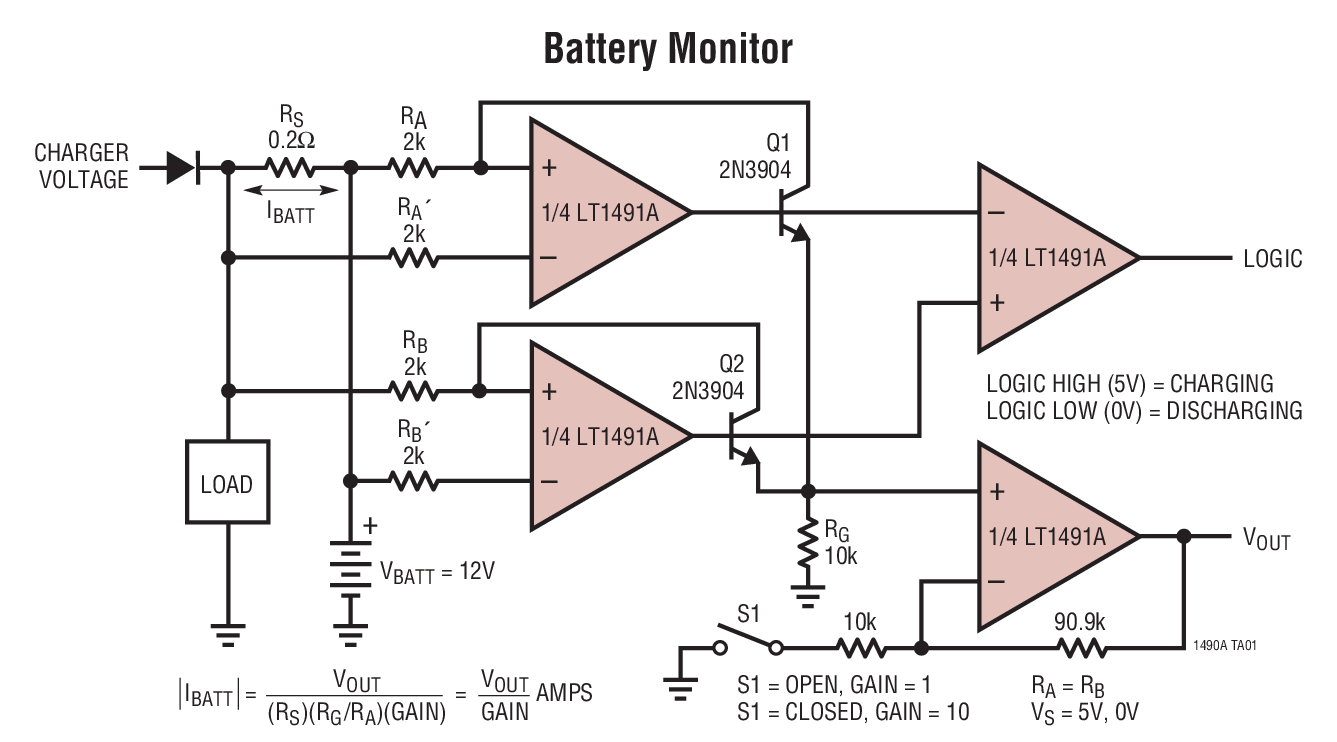

电池监视

微功率有源滤波器

4mA 至 20mA 发送器

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT1491ACDHC	5x3 DFN-16	C	$4.00	$3.40
LT1491ACDHC#PBF	5x3 DFN-16	C	$4.00	$3.40
LT1491ACDHC#TR	5x3 DFN-16	C		$3.46
LT1491ACDHC#TRPBF	5x3 DFN-16	C		$3.46
LT1491ACN	N-14	C	$3.55	$3.00
LT1491ACN#PBF	N-14	C	$3.55	$3.00
LT1491ACS	SO-14	C	$3.60	$3.05
LT1491ACS#PBF	SO-14	C	$3.60	$3.05
LT1491ACS#TR	SO-14	C		$3.11
LT1491ACS#TRPBF	SO-14	C		$3.11
LT1491AHS	SO-14	H	$4.65	$3.90
LT1491AHS#PBF	SO-14	H	$4.65	$3.90
LT1491AHS#TR	SO-14	H		$3.96
LT1491AHS#TRPBF	SO-14	H		$3.96
LT1491AIDHC	5x3 DFN-16	I	$4.85	$4.10
LT1491AIDHC#PBF	5x3 DFN-16	I	$4.85	$4.10
LT1491AIDHC#TR	5x3 DFN-16	I		$4.16
LT1491AIDHC#TRPBF	5x3 DFN-16	I		$4.16
LT1491AIN	N-14	I	$4.25	$3.60
LT1491AIN#PBF	N-14	I	$4.25	$3.60
LT1491AIS	SO-14	I	$4.40	$3.70
LT1491AIS#PBF	SO-14	I	$4.40	$3.70
LT1491AIS#TR	SO-14	I		$3.76
LT1491AIS#TRPBF	SO-14	I		$3.76
