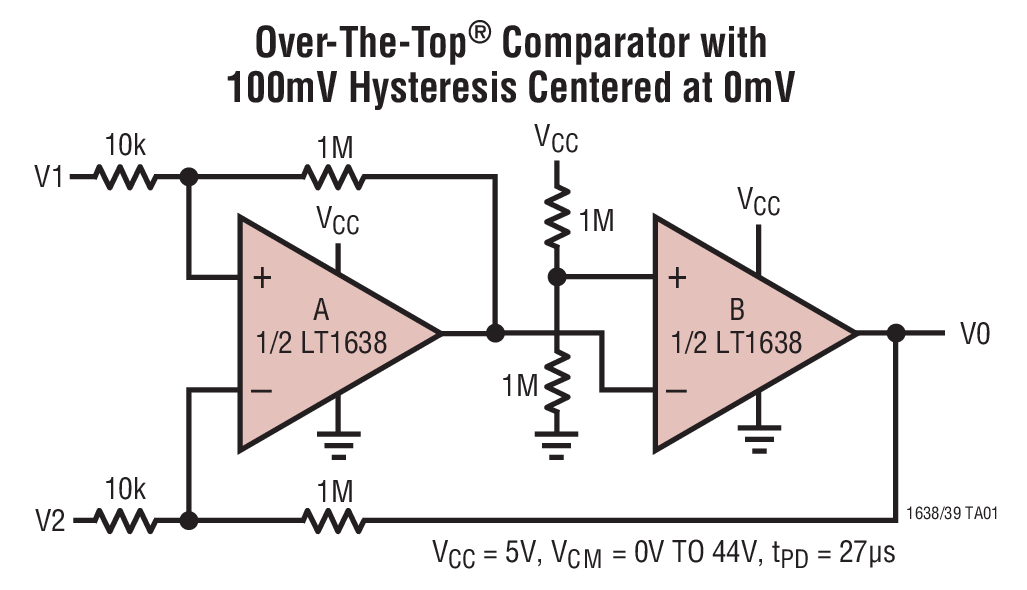

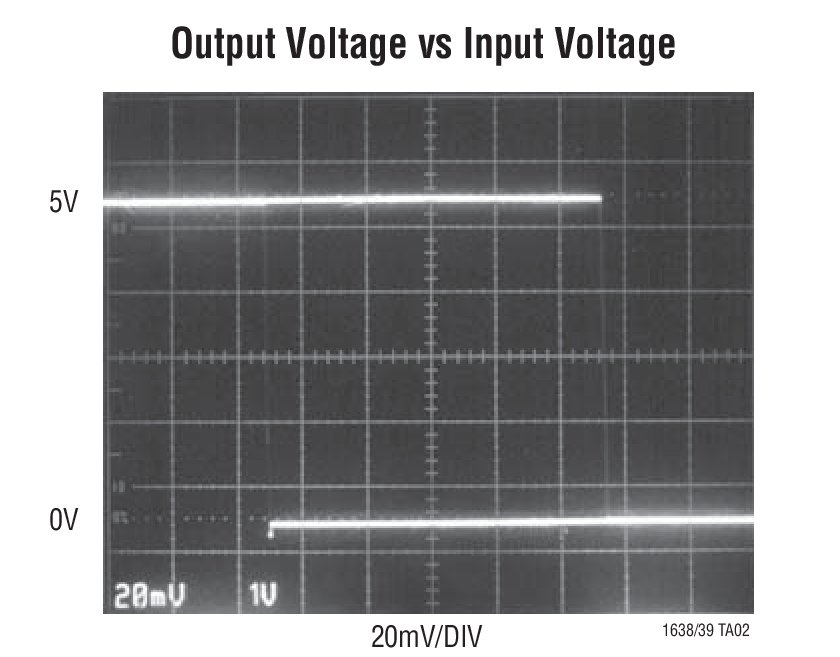

LT1639 - 典型应用图例：

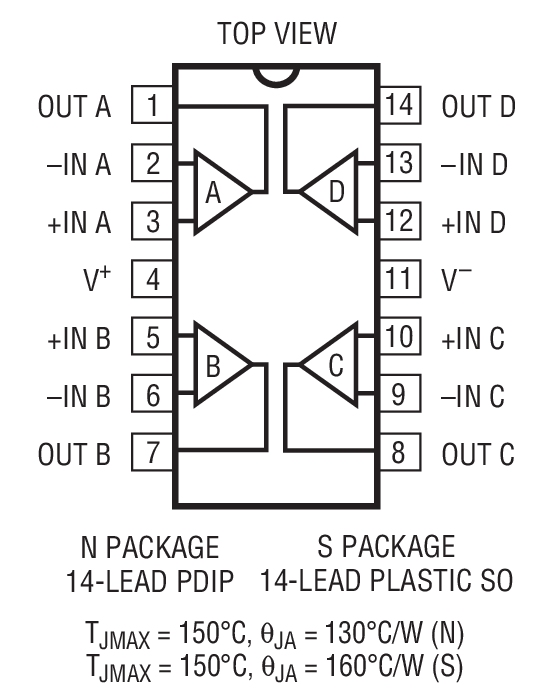

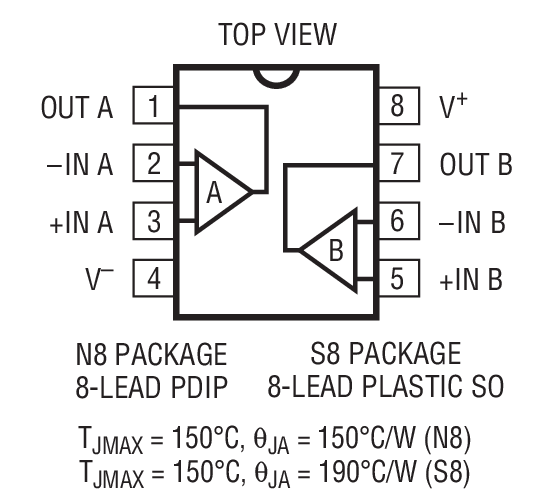

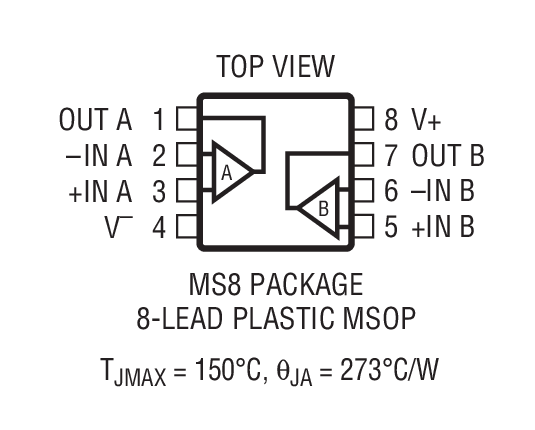

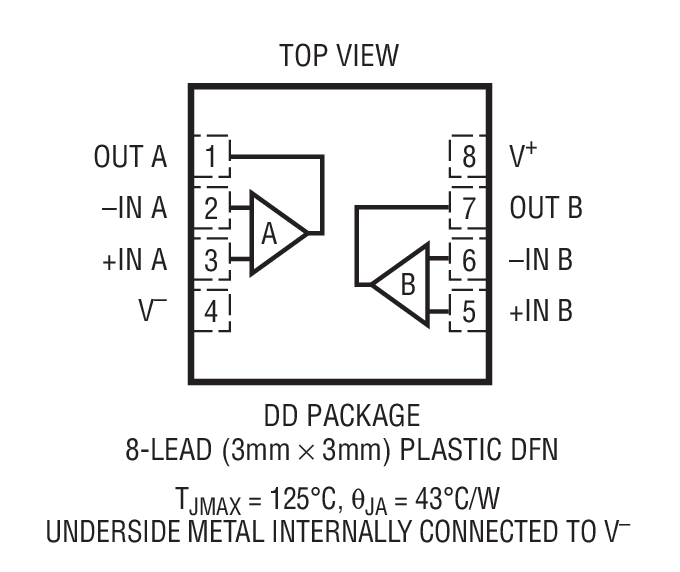

LT1639 - 封装图解：

LINEAR凌力尔特芯片：

LT1639 - LT1639是1.2MHz、0.4V/μs Over-The-Top^? 微功率轨至轨输入和输出运放

LT1639是LINEAR凌力尔特公司的一款低功率放大器产品，LT1639是LT1639是1.2MHz、0.4V/μs Over-The-Top^? 微功率轨至轨输入和输出运放，本站介绍了LT1639的封装应用图解、特点和优点、功能等，并给出了与LT1639相关的LINEAR元器件型号供参考。

LT1639 - LT1639是1.2MHz、0.4V/μs Over-The-Top^? 微功率轨至轨输入和输出运放 - 低功率放大器 - 航天和严酷环境 - 凌力尔特

LT1639 - 1.2MHz、0.4V/μs Over-The-Top^? 微功率轨至轨输入和输出运放

LT1639 - 1.2MHz、0.4V/μs Over-The-Top^? 微功率轨至轨输入和输出运放 - Linear Technology（凌力尔特）

功能描述

LT1638 是一款低功率双路轨至轨输入和输出运算放大器，采用标准 8 引脚 PDIP 和 SO 封装以及 8 引脚 MSOP 封装。LT1639 是一款低功率四路轨至轨输入和输出运算放大器，采用标准 14 引脚 PDIP 和表面贴装型封装。对于空间受限的应用，LT1638 可采用 3mm x 3mm x 0.8mm 双侧微细间距无引线封装 (DFN)。

LT1638 / LT1639 运放可采用所有总电压为 2.5V 至44V 的单工作电源或分离型工作电源，每个放大器仅吸收 170μA 的静态电流。这些放大器具有反向电池保护功能，而且在反向电源高达 18V 的情况下不吸收电流。

LT1638 / LT1639 的输入范围包括正负电源，该器件独一无二的特点是它能够在超过限额的条件下 (即：其两个输入中的一个或全部两个高于 V+) 运作。输入可处理 44V (差分和共模)，这与电源电压无关。输入级包括倒相保护电路，以防止在输入低于负电源电压的情况下发生误输出。输入引线中包括保护电阻器，因此当输入被强制低于负电源电压时电流不会变得过大。LT1638 / LT1639 能够驱动高达 25mA 的负载，并仍然保持了轨至轨能力。这些运放具单位增益稳定性，并在采用了可选的输出补偿时驱动高达 1000pF 的全容性负载。

特点

可在输入高于 V+ 的情况下运作

轨至轨输入和输出

低功率：每个放大器的电流消耗为 230μA (最大值)

增益带宽乘积：1.2MHz

转换速率：0.4V/μs

高输出电流：25mA (最小值)

针对 3V、5V 和 ±15V 电源

反向电池保护至 18V

无电源排序问题

高电压增益：1500V/mV

单电源输入范围：-0.4V 至 44V

高 CMRR：98dB

无倒相

采用 14 引脚 SO、8 引脚 MSOP 和 DFN 封装

应用

电池或太阳能供电型系统便携式仪表传感器调理

电源电流检测

电池监视

微功率有源滤波器

4mA 至 20mA 发送器

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT1639CN	N-14	C	$4.15	$3.30
LT1639CN#PBF	N-14	C	$4.15	$3.30
LT1639CS	SO-14	C	$4.25	$3.40
LT1639CS#PBF	SO-14	C	$4.25	$3.40
LT1639CS#TR	SO-14	C		$3.46
LT1639CS#TRPBF	SO-14	C		$3.46
LT1639HS	SO-14	H	$5.00	$4.20
LT1639HS#PBF	SO-14	H	$5.00	$4.20
LT1639HS#TR	SO-14	H		$4.26
LT1639HS#TRPBF	SO-14	H		$4.26
LT1639IN	N-14	I	$4.75	$4.00
LT1639IN#PBF	N-14	I	$4.75	$4.00
LT1639IS	SO-14	I	$4.90	$4.10
LT1639IS#PBF	SO-14	I	$4.90	$4.10
LT1639IS#TR	SO-14	I		$4.16
LT1639IS#TRPBF	SO-14	I		$4.16
