当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LT1637
LT1637技术文档下载：
LT1637技术文档产品手册下载
LT1637 - 典型应用图例：

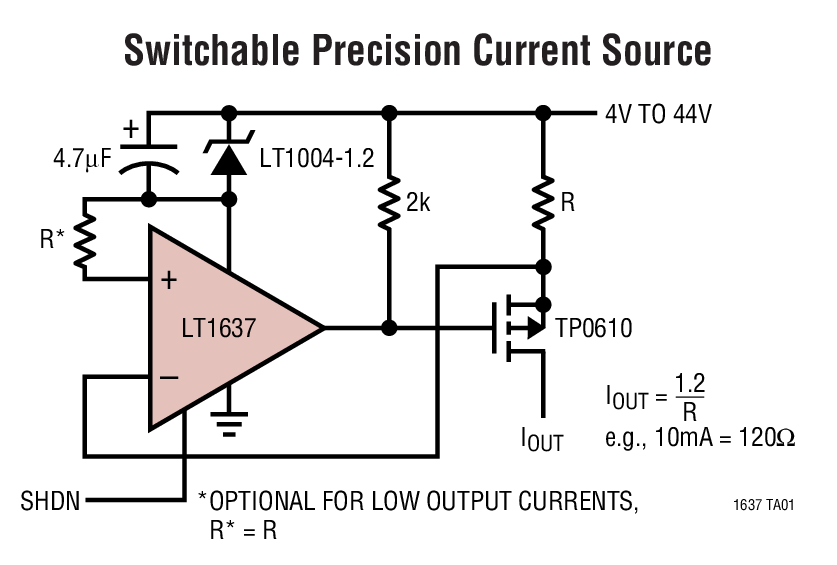

LT1637典型应用图例一

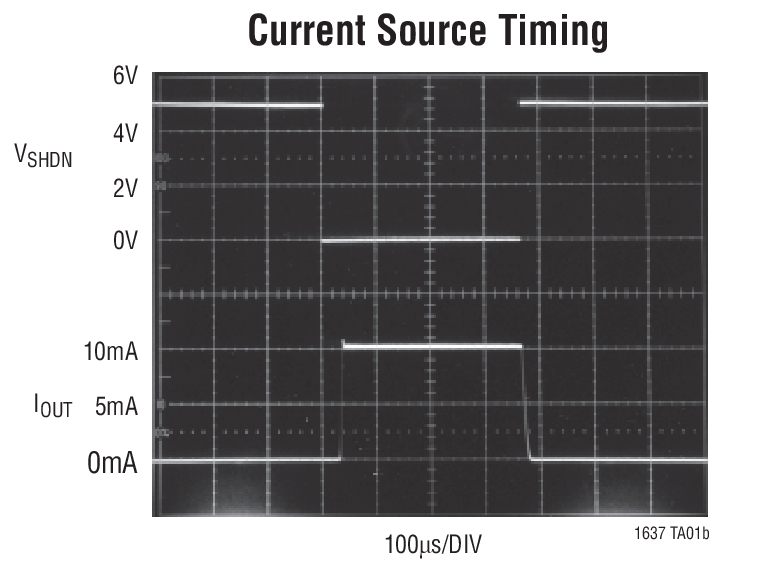

LT1637典型应用图例二
LT1637 - 封装图解：

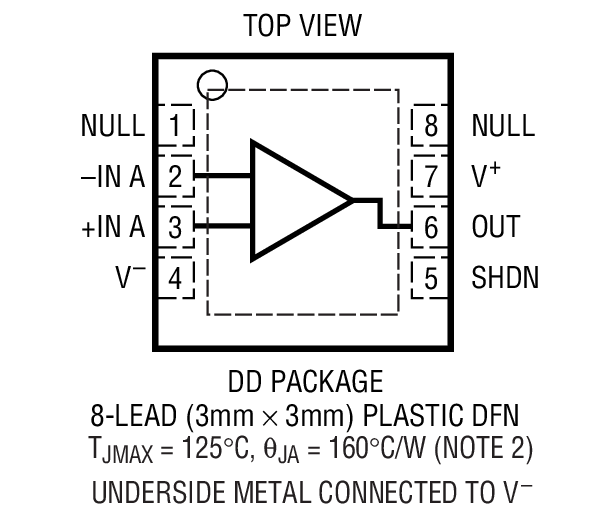

LT1637封装图解一

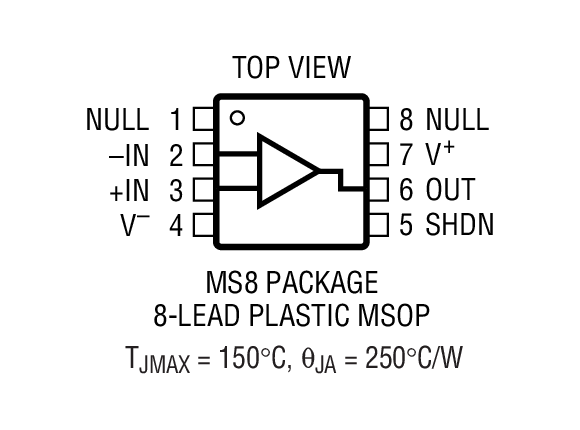

LT1637封装图解二
LT1637LT1637
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT1637介绍

LT1637 - LT1637是1.1MHz、0.4V/μs Over-The-Top 微功率、轨至轨输入和输出运算放大器

LT1637是LINEAR凌力尔特公司的一款精准放大器产品，LT1637是LT1637是1.1MHz、0.4V/μs Over-The-Top 微功率、轨至轨输入和输出运算放大器，本站介绍了LT1637的封装应用图解、特点和优点、功能等，并给出了与LT1637相关的LINEAR元器件型号供参考。

LT1637 - LT1637是1.1MHz、0.4V/μs Over-The-Top 微功率、轨至轨输入和输出运算放大器 - 精准放大器 - 航天和严酷环境 - 凌力尔特

LT1637 - 1.1MHz、0.4V/μs Over-The-Top 微功率、轨至轨输入和输出运算放大器

LT1637 - 1.1MHz、0.4V/μs Over-The-Top 微功率、轨至轨输入和输出运算放大器 - Linear Technology（凌力尔特）

功能描述

LT1637 是一款采用全单电源和分离电源 (总电压为 2.7V 至 44V) 工作的坚固型运放。LT1637 具有一个 1.1MHz 的增益带宽乘积，且吸收的静态电流小于 250µA。可将 LT1637 关断，以使输出呈高阻抗状态并把静态电流减小至仅 3µA。LT1637 拥有反向电源保护功能：对于高达 25V 的反向电源其几乎不吸收电流。LT1637 的输入范围包括两个电源以及至两个电源的输出摆幅。与大多数微功率运放不同，LT1637 能够驱动重负载；其轨至轨输出可驱动 25mA。当使用任选的 0.22µF 和 150Ω 补偿时，LT1637 可为高达 4700pF 的全电容性负载提供稳定的单位增益。

LT1637 具有一个独特的输入级，其可在高于正电源的电压条件下运作并保持高阻抗状态。输入可接受 44V (差分和共模)，即使在采用一个 3V 工作电源时也不例外。内置电阻器负责为输入提供针对低于负电源达 22V 之故障的保护。当输入比 VEE 低 5V 或比 VEE 高 44V 时不会发生输出反相，这与 VCC 无关。

LT1637 运放采用 8 引脚 MSOP、PDIP 和 SO 封装。对于空间受限的应用，LT1637 可提供3mm x 3mm x 0.8mm 双列细间距无引线封装 (DFN)。

特点
  • 可以在输入高于 V＋的条件下运作
  • 轨至轨输入和输出
  • 微功率：250µA 电源电流 (最大值)
  • 工作温度范围：-55ºC 至 125ºC
  • 增益带宽乘积：1.1MHz
  • 摆率：0.4V/µs
  • 低输入失调电压：350µV (最大值)
  • 单电源输入范围：-0.4V 至 44V
  • 高输出电流：25mA (最小值)
  • 规格在 3V、5V 和 ±15V 电源
  • 输出停机
  • 输出可驱动 4700pF (利用输出补偿)
  • 反向电池保护至 25V
  • 高电压增益：800V/mV
  • 高 CMRR：110dB
  • 采用 8 引脚 MSOP、PDIP 和 SO 封装；以及一种纤巧型 (3mm x 3mm x 0.8mm) DFN 封装
    • 应用
  • 电池或太阳能供电型系统 便携式仪表 传感器调理
  • 电源电流检测
  • 电池监视
  • MUX 放大器
  • 4mA 至 25mA 发送器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1637CDD 3x3 DFN-8 C $2.59 $1.80
    LT1637CDD#PBF 3x3 DFN-8 C $2.59 $1.80
    LT1637CDD#TR 3x3 DFN-8 C $1.85
    LT1637CDD#TRPBF 3x3 DFN-8 C $1.85
    LT1637CMS8 MS-8 C $2.00 $1.70
    LT1637CMS8#PBF MS-8 C $2.00 $1.70
    LT1637CMS8#TR MS-8 C $1.76
    LT1637CMS8#TRPBF MS-8 C $1.76
    LT1637CN8 N-8 C $1.70 $1.45
    LT1637CN8#PBF N-8 C $1.70 $1.45
    LT1637CS8 SO-8 C $1.75 $1.50
    LT1637CS8#PBF SO-8 C $1.75 $1.50
    LT1637CS8#TR SO-8 C $1.56
    LT1637CS8#TRPBF SO-8 C $1.56
    LT1637HS8 SO-8 H $2.05 $1.75
    LT1637HS8#PBF SO-8 H $2.02 $1.75
    LT1637HS8#TR SO-8 H $1.81
    LT1637HS8#TRPBF SO-8 H $1.81
    LT1637IDD 3x3 DFN-8 I $3.11 $2.16
    LT1637IDD#PBF 3x3 DFN-8 I $3.11 $2.16
    LT1637IDD#TR 3x3 DFN-8 I $2.21
    LT1637IDD#TRPBF 3x3 DFN-8 I $2.21
    LT1637IMS8 MS-8 I $2.67 $1.87
    LT1637IMS8#PBF MS-8 I $2.67 $1.87
    LT1637IMS8#TR MS-8 I $1.93
    LT1637IMS8#TRPBF MS-8 I $1.93
    LT1637IN8 N-8 I $1.90 $1.60
    LT1637IN8#PBF N-8 I $1.90 $1.60
    LT1637IS8 SO-8 I $1.95 $1.65
    LT1637IS8#PBF SO-8 I $1.95 $1.65
    LT1637IS8#TR SO-8 I $1.71
    LT1637IS8#TRPBF SO-8 I $1.71
    LT1637MPS8 SO-8 MP
    LT1637MPS8#PBF SO-8 MP $6.47 $4.58
    LT1637MPS8#TR SO-8 MP
    LT1637MPS8#TRPBF SO-8 MP $6.47 $4.58
