LT1722 - LT1722是单通道、200MHz、低噪声、精准运算放大器

LT1722是Linear公司的一款精准放大器产品，LT1722是单通道、200MHz、低噪声、精准运算放大器，本站介绍了LT1722的封装应用图解、特点和优点、功能等，并给出了与LT1722相关的凌力尔特元器件型号供参考。

LT1722 - 单通道、200MHz、低噪声、精准运算放大器

LT1722 - 单通道、200MHz、低噪声、精准运算放大器 - Linear Technology（凌力尔特）

功能描述

LT1722/LT1723/LT1724 是单通道/双通道/四通道、低噪声、低功率、高速运算放大器。相对具有相似带宽的其他器件，这些产品具有较低的输入失调电压、较低的输入偏置电流和较高的 DC 增益。200MHz 的增益带宽确保了视频条件下的高开环增益。

低输入噪声电压利用减低的电源电流来实现。总噪声专为一个 0.8k 至 12k 的源电阻而优化。由于运用了输入偏置电流抵消方法，因此无需对每个输入端上的电阻进行平衡。

输出采用 ±5V 电源将一个 150Ω 负载驱动至 ±3V。当采用单 5V 电源时，输出摆幅从 1.5V 至 3.5V (把一个 500Ω 负载连接至 2.5V 的情况下)。该放大器具有稳定的单位增益 (CLOAD ≤ 100pF)。

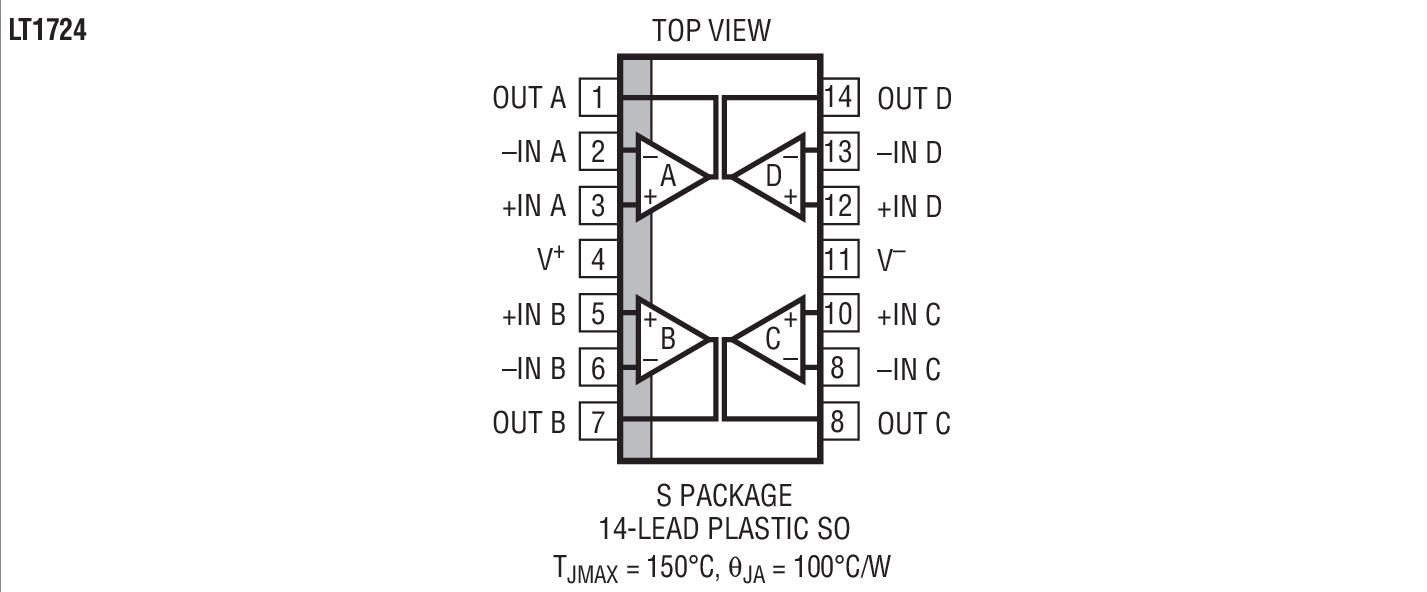

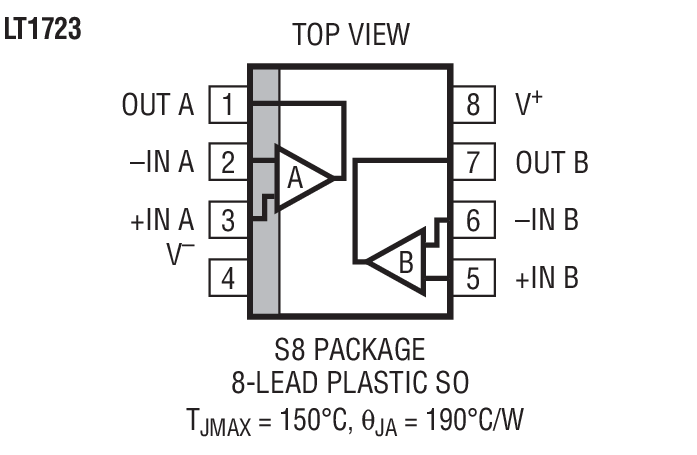

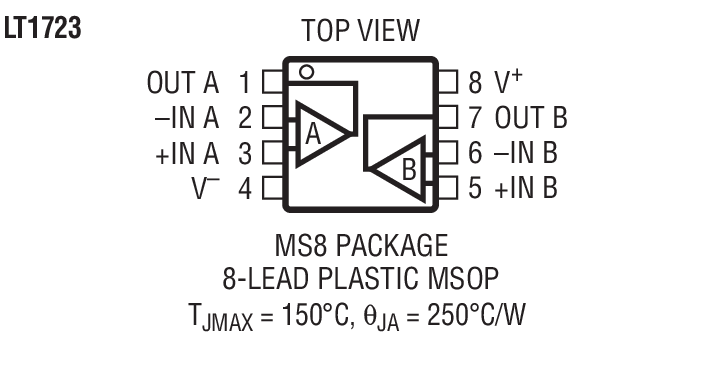

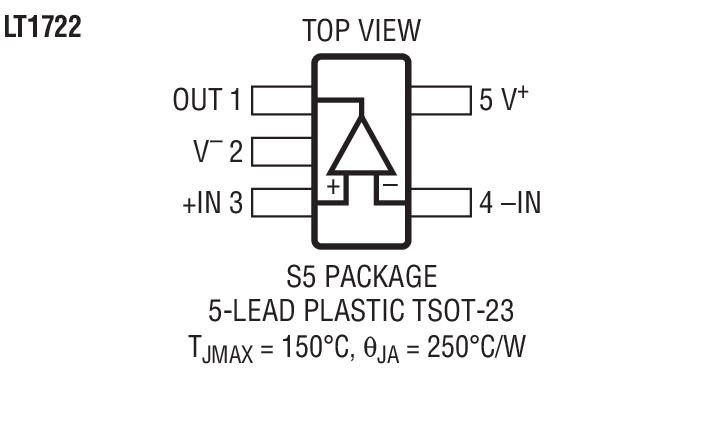

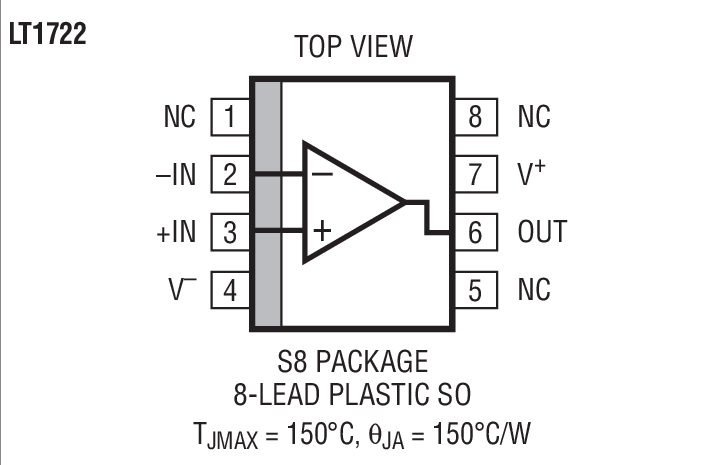

LT1722/LT1723/LT1724 运用了凌力尔特先进的低电压互补双极型工艺而制造。LT1722 采用 SO-8 和 5 引脚 SOT-23 封装。LT1723 可提供 SO-8 和 MS8 封装。LT1724 则使用 14 引脚 SO 封装。

特点

3.8nV /√Hz 输入噪声电压

3.7mA 电源电流

200MHz 增益带宽

低总谐波失真：-85dBc (在 1MHz)

70V/μs 转换速率

400μV 最大输入失调电压

300nA 最大输入偏置电流

具稳定的单位增益

可在采用高达 100pF 容性负载时实现稳定

23mA 最小输出电流

技术规格针对 ±5V 和单 5V 电源而拟订

扁平 (高度仅 1mm) SOT-23 (ThinSOTTM) 封装

应用

视频和 RF 放大

ADSL、HDSL II、VDSL 接收器

有源滤波器

宽带放大器

缓冲器

数据采集系统

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT1722CS5	SOT-23	C	$1.32
LT1722CS5#PBF	SOT-23	C	$1.32
LT1722CS5#TR	SOT-23	C		$0.88
LT1722CS5#TRM	SOT-23	C	$1.32	$0.90
LT1722CS5#TRMPBF	SOT-23	C	$1.32	$0.90
LT1722CS5#TRPBF	SOT-23	C		$0.88
LT1722CS8	SO-8	C	$1.28	$0.90
LT1722CS8#PBF	SO-8	C	$1.28	$0.90
LT1722CS8#TR	SO-8	C		$0.96
LT1722CS8#TRPBF	SO-8	C		$0.96
LT1722IS5	SOT-23	I	$1.57
LT1722IS5#PBF	SOT-23	I	$1.57
LT1722IS5#TR	SOT-23	I		$1.11
LT1722IS5#TRM	SOT-23	I	$1.57	$1.13
LT1722IS5#TRMPBF	SOT-23	I	$1.57	$1.13
LT1722IS5#TRPBF	SOT-23	I		$1.11
LT1722IS8	SO-8	I	$1.54	$1.08
LT1722IS8#PBF	SO-8	I	$1.54	$1.08
LT1722IS8#TR	SO-8	I		$1.14
LT1722IS8#TRPBF	SO-8	I		$1.14
