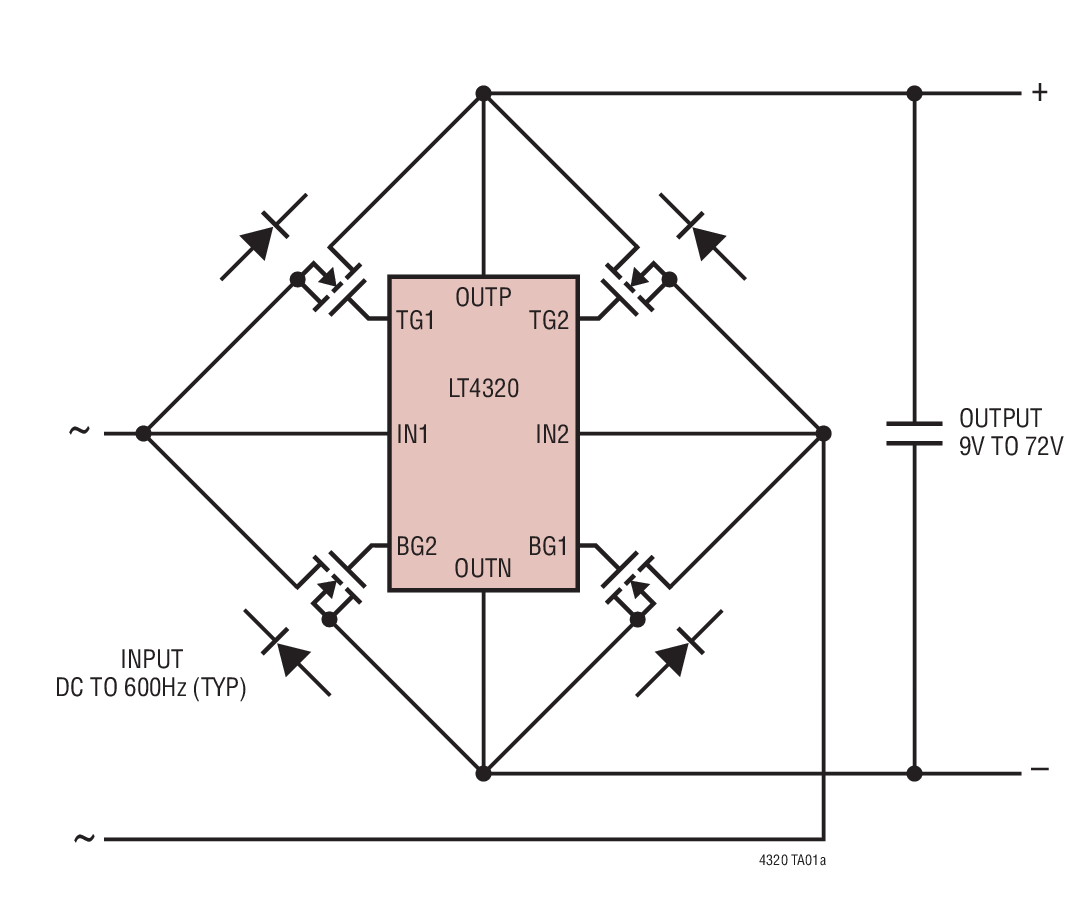

LT4320-1 - 典型应用图例：

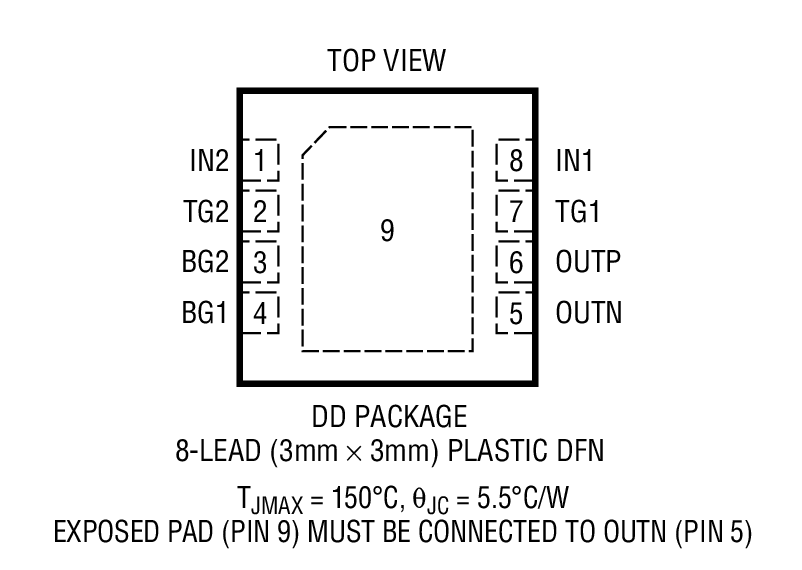

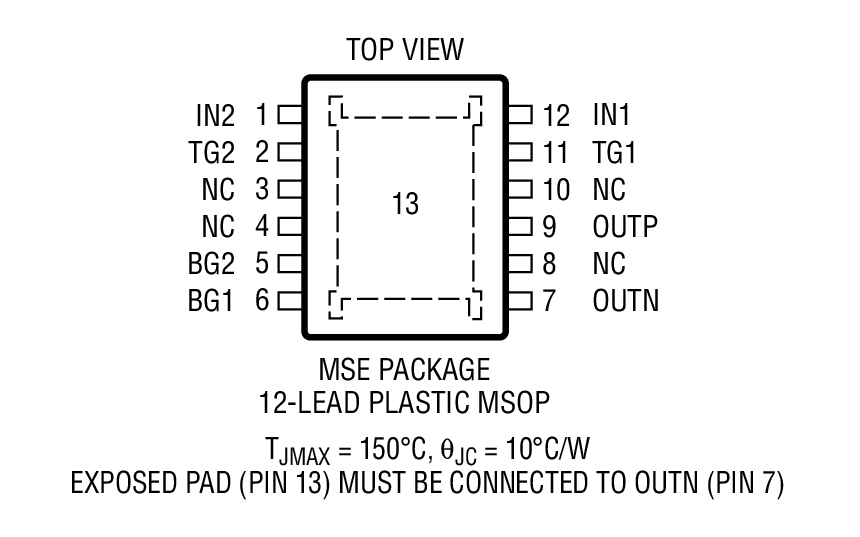

LT4320-1 - 封装图解：

LT4320-1LT4320-1

LT4320-1 - LT4320-1是理想二极管桥控制器

LT4320-1是Linear公司的一款PowerPath 控制器和理想二极管产品，LT4320-1是理想二极管桥控制器，本站介绍了LT4320-1的封装应用图解、特点和优点、功能等，并给出了与LT4320-1相关的凌力尔特元器件型号供参考。

LT4320-1 - 理想二极管桥控制器

LT4320 / LT4320-1 - 理想二极管桥控制器 - Linear Technology（凌力尔特）

功能描述

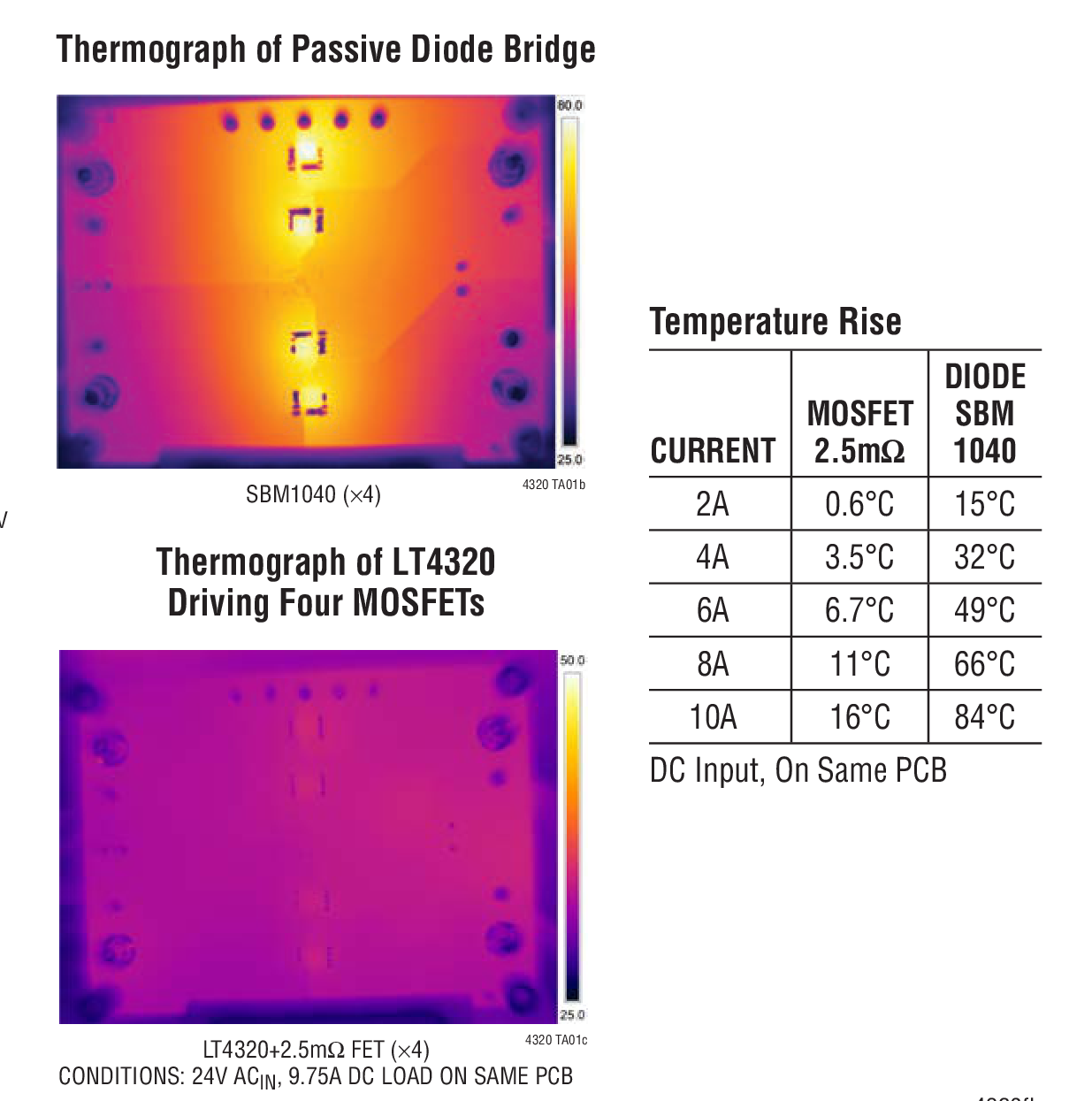

LT4320 / LT4320-1 是理想二极管桥控制器，可驱动 4 个 N 沟道 MOSFET，支持从 DC 至 600Hz (典型值) 的电压整流。通过最大限度地增加可用电压并降低功耗 (见热录像仪比较)，该理想二极管桥控制器简化了电源设计并降低了电源成本，尤其是在低电压应用中。

另外，理想二极管桥还消除了热设计问题和昂贵的散热器，并极大地缩减了 PC 板面积。LT4320 的内部充电泵支持一种全 NMOS 设计，从而免除了体积更大且更加昂贵的 PMOS 开关。如果电源发生故障或短路，则快速关断以最大限度地抑制反向电流瞬变。

LT4320 设计用于 DC 至 60Hz (典型值) 电压整流，而 LT4320-1 则专为 DC 至 600Hz (典型值) 电压整流而设计。视 MOSFET 尺寸和工作负载电流的不同，可以执行更高频率的运作。

特点

最大限度地提高电源效率

消除了热设计问题

DC 至 600Hz

9V 至 72V 工作电压范围

IQ = 1.5mA (典型值)

实现了可用电压的最大化

采用 8 引脚 (3mm x 3mm) DFN 、12 引脚 MSOP 和 8 引脚 PDIP 封装

应用

安保摄像机

地面或机载功率分配系统

具有一个辅助输入的以太网供电设备

极性无关的电源输入

替代二极管电桥
