当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC2382-16
LTC2382-16技术文档下载：
LTC2382-16技术文档产品手册下载
LTC2382-16 - 典型应用图例：

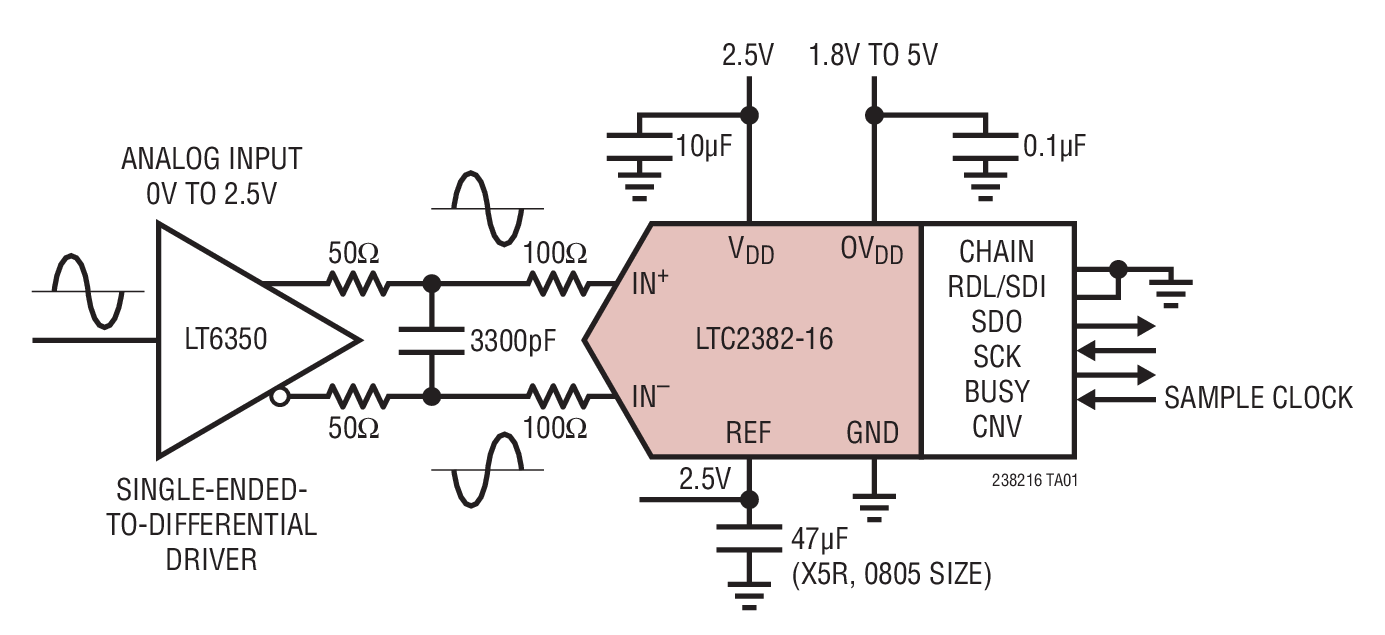

LTC2382-16典型应用图例一

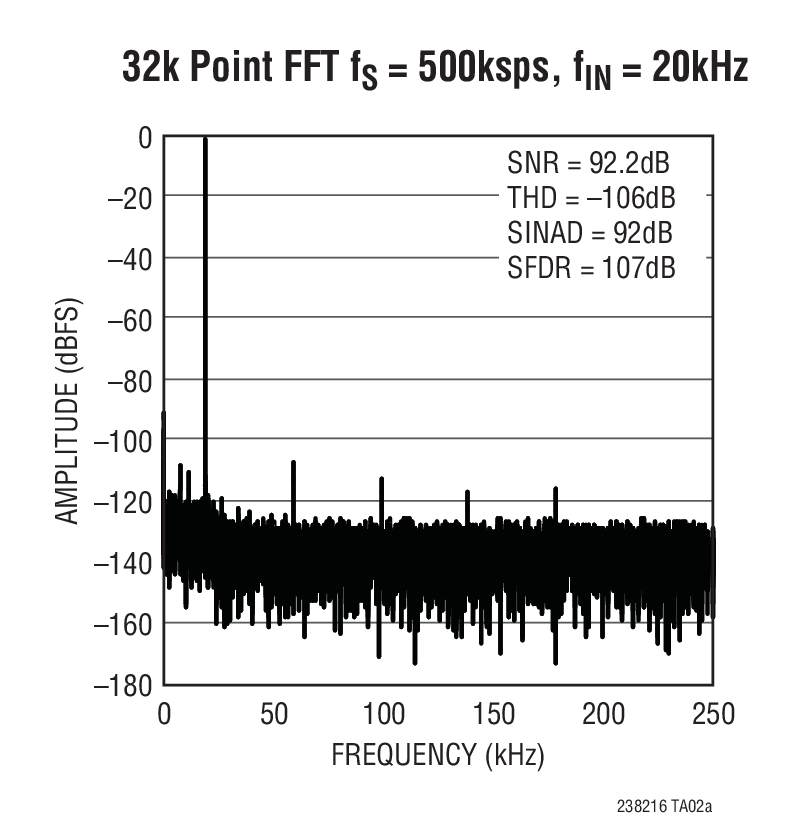

LTC2382-16典型应用图例二
LTC2382-16 - 封装图解：

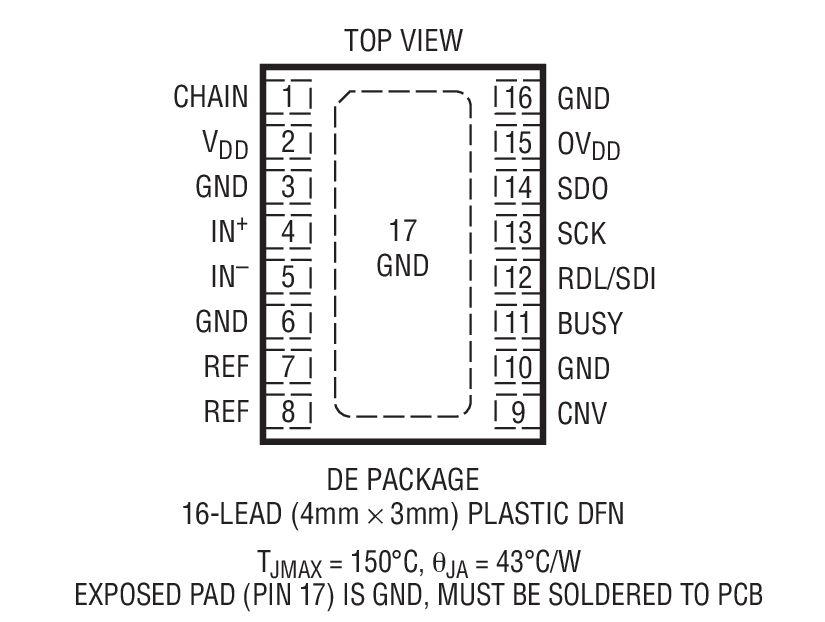

LTC2382-16封装图解一

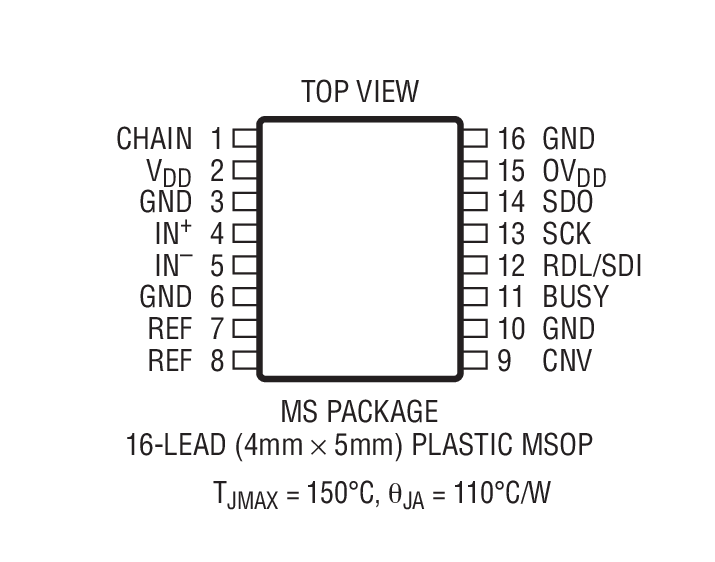

LTC2382-16封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2382-16介绍

LTC2382-16 - LTC2382-16是具串行接口的 16 位、500ksps、低功率 SAR ADC

LTC2382-16是LINEAR凌力尔特公司的一款通用型 SAR ADC产品，LTC2382-16是LTC2382-16是具串行接口的 16 位、500ksps、低功率 SAR ADC，本站介绍了LTC2382-16的封装应用图解、特点和优点、功能等，并给出了与LTC2382-16相关的LINEAR元器件型号供参考。

LTC2382-16 - LTC2382-16是具串行接口的 16 位、500ksps、低功率 SAR ADC - 通用型 SAR ADC - 航天和严酷环境 - 凌力尔特

LTC2382-16 - 具串行接口的 16 位、500ksps、低功率 SAR ADC

LTC2382-16 - 具串行接口的 16 位、500ksps、低功率 SAR ADC - Linear Technology（凌力尔特）

功能描述

LTC2382-16 是一款低噪声、低功率、高速 16 位逐次逼近型寄存器 (SAR) ADC。LTC2382-16 采用单 2.5V 工作电源，具有一个 ±2.5V 的全差分输入范围。LTC2382-16 仅消耗 6.5mW 功率，并实现了 ±2LSB INL (最大值)、无漏失码 (在 16 位) 和 92dB SNR。

LTC2382-16 具有一个支持 1.8V、2.5V、3.3V 和 5V 逻辑的高速 SPI 兼容型串行接口，同时还拥有一种菊链模式。500ksps 的高吞吐速率和无周期延迟特性使 LTC2382-16 成为众多高速应用的理想选择。一个内部振荡器负责设定转换时间，从而缓解了外部定时方面的考虑。LTC2382-16 在转换操作之间自动断电，从而减低了随采样速率而调节的功耗。

LTC2382-16 采用一种专有的采样架构，该架构使得 ADC 能够在电流转换期间开始采集下一个样本。所产生的 1.25μs 扩展采集时间允许使用极低功率的 ADC 驱动器。

特点
  • 500ksps 吞吐速率
  • ±2LSB INL (最大值)
  • 保证 16 位，无漏失码
  • 低功率：6.5mW (在 500ksps)、13μW (在 1ksps)
  • 在 fIN = 20kHz，SNR 为 92dB (典型值)
  • 1.25μs 的扩展采集时间允许使用较低功率的驱动器
  • 保证至 125ºC 的温度条件下运作
  • 2.5V 电源
  • 全差分输入范围：±2.5V
  • 外部 2.5V 基准输入
  • 无流水线延迟，无周期延迟
  • 1.8V 至 5V I/O 电压
  • 具菊链模式的 SPI 兼容型串行 I/O
  • 内部转换时钟
  • 16 引脚 MSOP 封装和 4mm x 3mm DFN 封装
    • 应用
  • 医疗成像
  • 高速数据采集
  • 便携式或紧凑型仪表
  • 工业过程控制
  • 低功率电池供电型仪表
  • ATE (自动测试设备)
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2382CDE-16#PBF 4x3 DFN-16 C $12.14 $8.50
    LTC2382CDE-16#TRPBF 4x3 DFN-16 C $8.56
    LTC2382CMS-16#PBF MS-16 C $12.14 $8.50
    LTC2382CMS-16#TRPBF MS-16 C $8.56
    LTC2382HMS-16#PBF MS-16 H $17.21 $12.05
    LTC2382HMS-16#TRPBF MS-16 H $12.11
    LTC2382IDE-16#PBF 4x3 DFN-16 I $13.97 $9.78
    LTC2382IDE-16#TRPBF 4x3 DFN-16 I $9.84
    LTC2382IMS-16#PBF MS-16 I $13.97 $9.78
    LTC2382IMS-16#TRPBF MS-16 I $9.84
