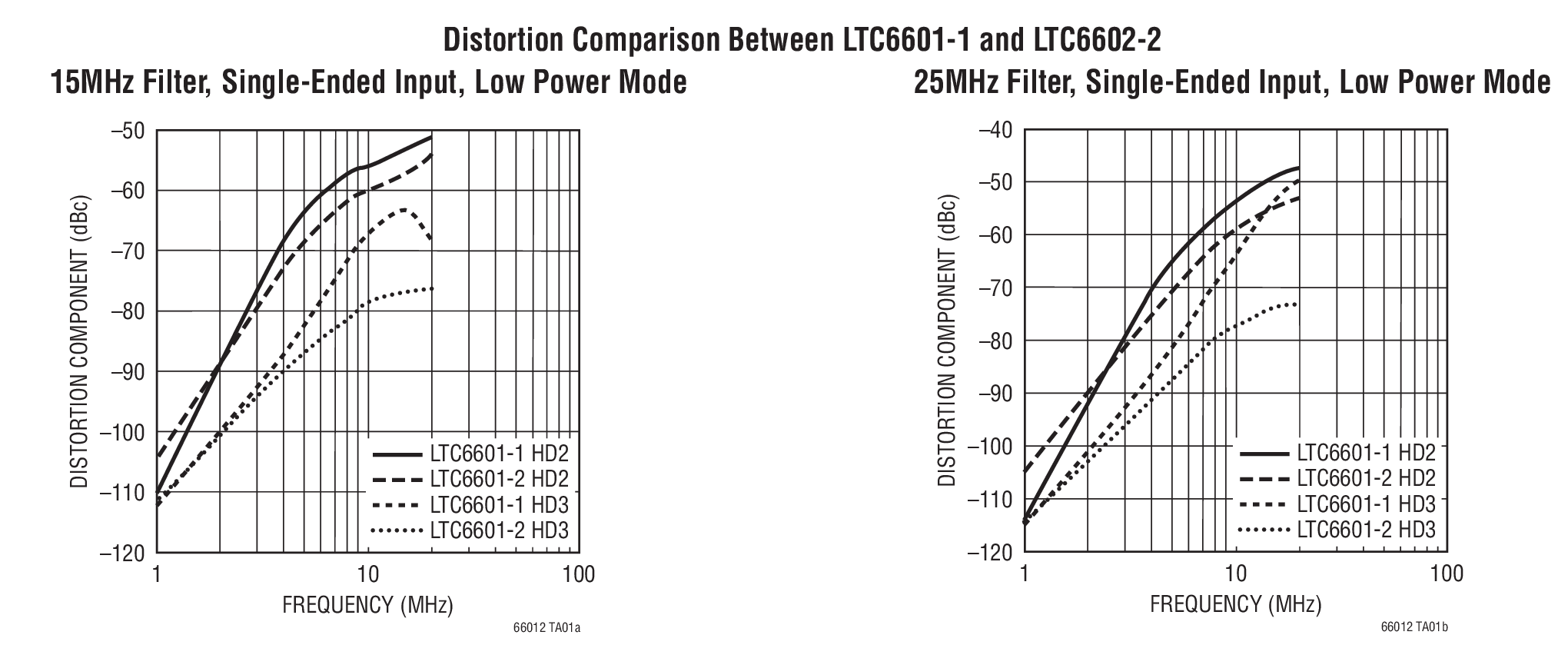

LTC6601-2 - 典型应用图例：
LTC6601-2典型应用图例一

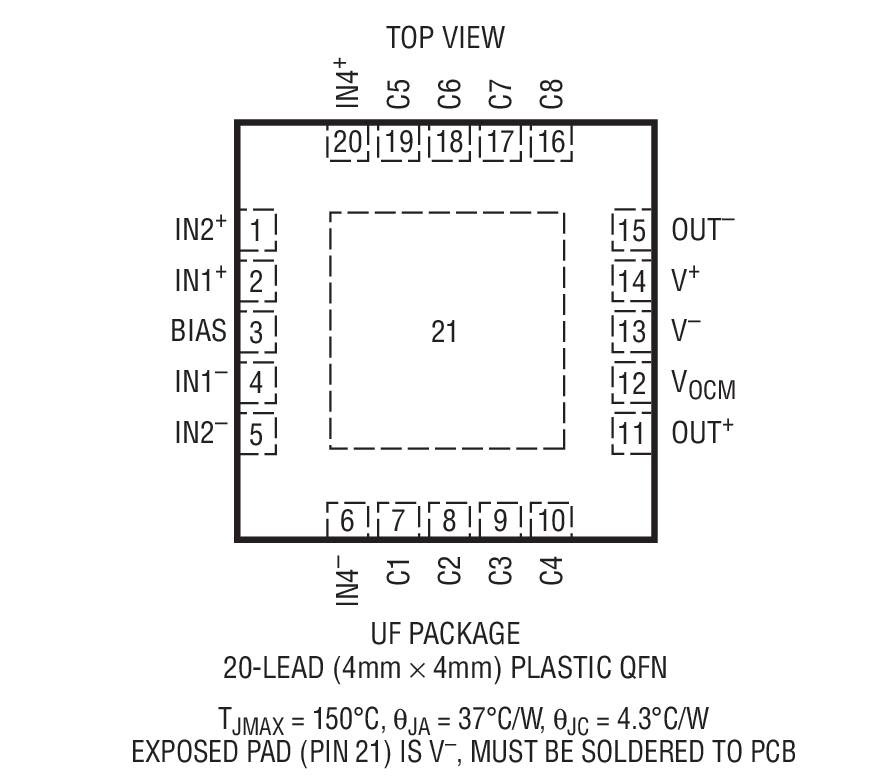

LTC6601-2 - 封装图解：
LTC6601-2封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC6601-2介绍

LTC6601-2 - LTC6601-2是低功率、低失真、5MHz 至 27MHz、引脚可配置滤波器 / ADC 驱动器

LTC6601-2是LINEAR凌力尔特公司的一款差分放大器产品，LTC6601-2是LTC6601-2是低功率、低失真、5MHz 至 27MHz、引脚可配置滤波器 / ADC 驱动器，本站介绍了LTC6601-2的封装应用图解、特点和优点、功能等，并给出了与LTC6601-2相关的LINEAR元器件型号供参考。

LTC6601-2 - LTC6601-2是低功率、低失真、5MHz 至 27MHz、引脚可配置滤波器 / ADC 驱动器 - 差分放大器 - RF和无线 - 凌力尔特

LTC6601-2 - 低功率、低失真、5MHz 至 27MHz、引脚可配置滤波器 / ADC 驱动器

LTC6601-2 - 低功率、低失真、5MHz 至 27MHz、引脚可配置滤波器 / ADC 驱动器 - Linear Technology（凌力尔特）

功能描述

LTC6601-2 是一款低功率、低失真、非常简单易用的全差分二阶有源宽带 RC 滤波器和驱动器。对片内电阻器、电容器和放大器带宽进行了修整以提供一致和可重复的滤波器特性。

滤波器特性可通过引脚搭接进行配置。截止频率的范围为 5MHz 至 27MHz。增益可通过引脚搭接设置在 -17dB 至 +17dB 之间。

该器件提供了一个三态 BIAS 引脚，用于调节放大器功耗。可采用 BIAS 引脚在低功率 (功率降低 50%)、高性能和待机模式之间进行选择。

LTC6601 系列提供了两个在失真与噪声指标之间进行权衡的选项。LTC6601-2 可在高频条件下提供最低的失真。而 LTC6601-1 则专为实现最低的噪声而配置。这两款器件采用引脚兼容的封装。

LTC6601-2 采用紧凑型4mmx4mm20 引脚无引线 QFN 封装。

特点
  • 引脚可配置增益和滤波器响应 (高达 27MHz)
  • 低功率：16mA (在 3V)
  • 低失真 (2VP-P) 1MHz：-96dBc 二阶，-112dBc 三阶 10MHz：-65dBc 二阶，-78dBc 三阶
  • 所需外部组件极少
  • 电阻器修整至 0.5% 准确度 (典型值)
  • 电容器修整至 0.5% 准确度 (典型值)
  • Adjustable Output Common Mode Voltage
  • Rail-to-Rail Output Swing
  • Power Con?gurability and Low Power Shutdown
  • 纤巧型 0.75mm 20 引脚 (4mm x 4mm) QFN 封装
    • 应用
  • 差分 A/D 转换器驱动器
  • 抗混叠 / 重构滤波器
  • 单端至差分转换 / 放大
  • 低电压、低噪声、差分信号处理
  • 共模电压转换
  • 便携式仪表
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6601CUF-2#PBF 4x4 QFN-20 C $5.53 $3.95
    LTC6601CUF-2#TRPBF 4x4 QFN-20 C $4.00
    LTC6601IUF-2#PBF 4x4 QFN-20 I $6.37 $4.55
    LTC6601IUF-2#TRPBF 4x4 QFN-20 I $4.60
