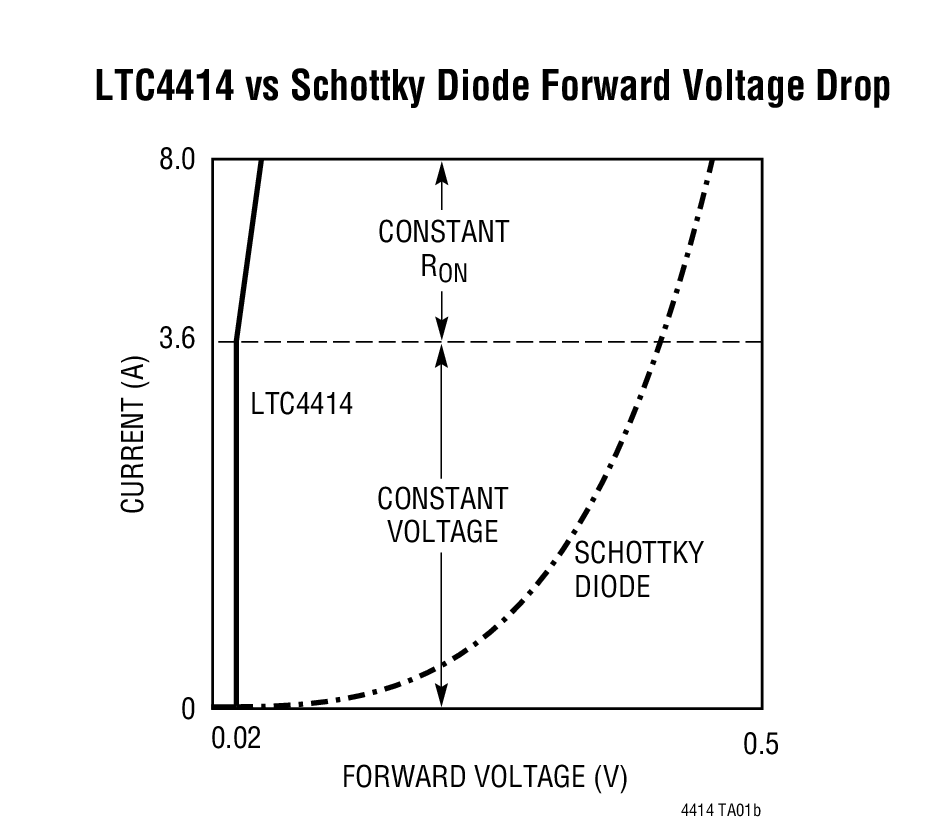

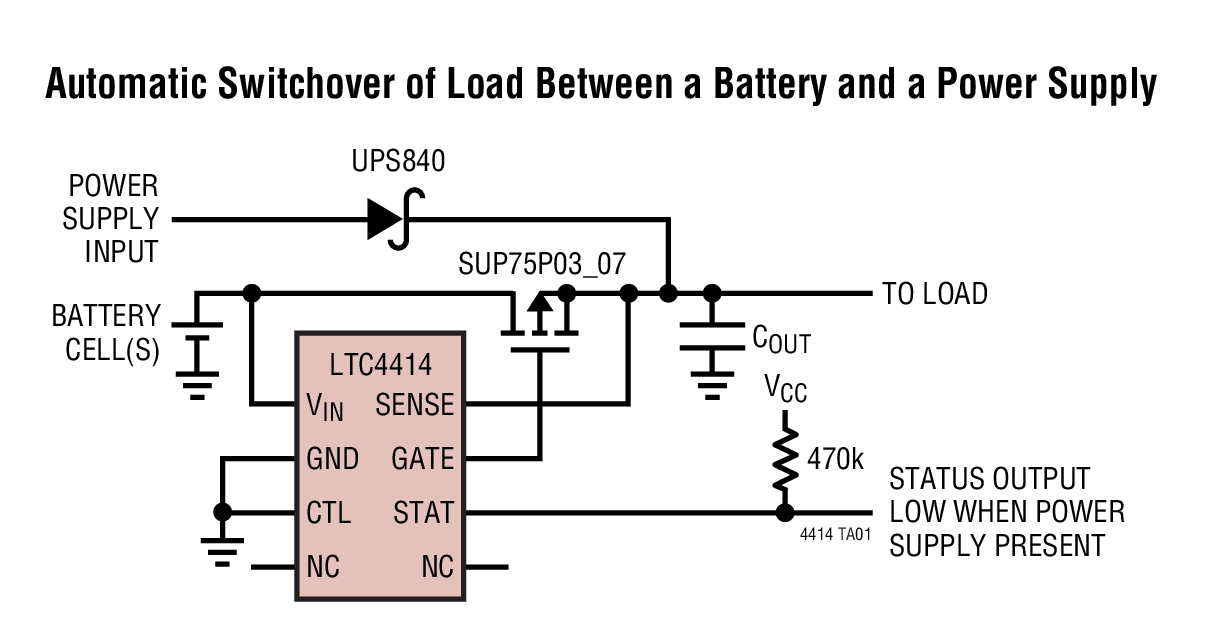

LTC4414 - 典型应用图例：

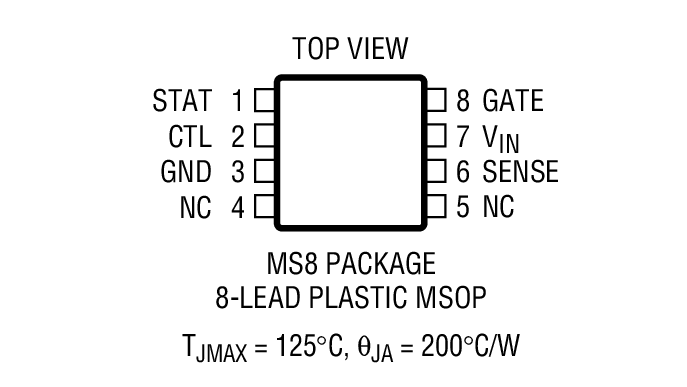

LTC4414 - 封装图解：

LINEAR凌力尔特芯片：

LTC4414 - LTC4414是用于大 PFET 的 36V、低损耗 PowerPathTM 控制器

LTC4414是LINEAR凌力尔特公司的一款PowerPath 控制器和理想二极管产品，LTC4414是LTC4414是用于大 PFET 的 36V、低损耗 PowerPathTM 控制器，本站介绍了LTC4414的封装应用图解、特点和优点、功能等，并给出了与LTC4414相关的LINEAR元器件型号供参考。

LTC4414 - LTC4414是用于大 PFET 的 36V、低损耗 PowerPathTM 控制器 - PowerPath 控制器和理想二极管 - 监视、控制和保护 - 凌力尔特

LTC4414 - 用于大 PFET 的 36V、低损耗 PowerPathTM 控制器

LTC4414 - 用于大 PFET 的 36V、低损耗 PowerPathTM 控制器 - Linear Technology（凌力尔特）

功能描述

LTC4414 控制一个外部 P? 沟道 MOSFET，以造就一种用于电源切换的近理想型二极管功能。这实现了多个电源的高效“或”操作，旨在延长电池的使用寿命和减少自发热。当导通时，MOSFET 两端的压降通常为 20mV。对于那些采用了一个交流适配器或其它辅助电源的应用，当辅助电源接入时，负载将自动地与电池断接。可通过两个或更多 LTC4414 的互连来实现多个电池之间的切换或由单个充电器来对多个电池进行充电。

LTC4414 的宽电源工作范围支持采用 1 至 8 节串联锂离子电池来提供工作电源。低静态电流 (典型值为 30μA) 与负载电流无关。栅极驱动器包括一个用于 MOSFET 保护的内部电压箝位。

当检测到一个辅助电源时，可采用 STAT 引脚来使能一个辅助 P? 沟道 MOSFET 电源开关。该引脚还可被用于在接入了一个辅助电源时向微控制器发出指示信号。控制 (CTL) 输入使得用户能够强制关断主 MOSFET 并将 STAT 引脚置于低电平。

LTC4414 采用扁平 8? 引脚 MSOP? 封装。

特点

专为驱动大 QG PFET 而设计

电源“或”二极管的非常低损耗型替代方案

3.5V? 至 36V AC/DC? 适配器电压范围

极少的外部组件

DC? 电源之间的自动切换

低静态电流：30μA

3V 至 36V 电池电压范围

电池反向保护

MOSFET? 栅极保护箝位

手动控制输入

节省空间的 8? 引脚 MSOP 封装

应用

高电流电源通路开关

工业和汽车应用

不间断电源

逻辑控制型电源开关

后备电池系统

具有后备电池的应急系统

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC4414EMS8	MS-8	E	$2.64	$1.85
LTC4414EMS8#PBF	MS-8	E	$2.64	$1.85
LTC4414EMS8#TR	MS-8	E		$1.91
LTC4414EMS8#TRPBF	MS-8	E		$1.91
LTC4414IMS8	MS-8	I	$2.93	$2.05
LTC4414IMS8#PBF	MS-8	I	$2.93	$2.05
LTC4414IMS8#TR	MS-8	I		$2.11
LTC4414IMS8#TRPBF	MS-8	I		$2.11
