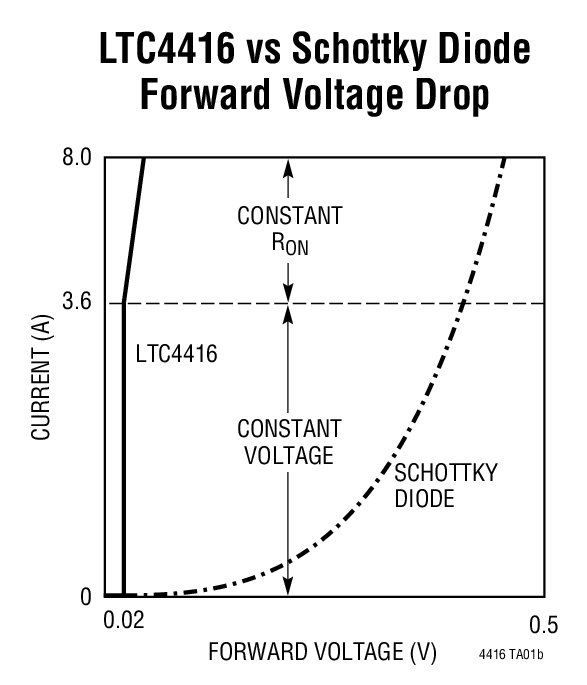

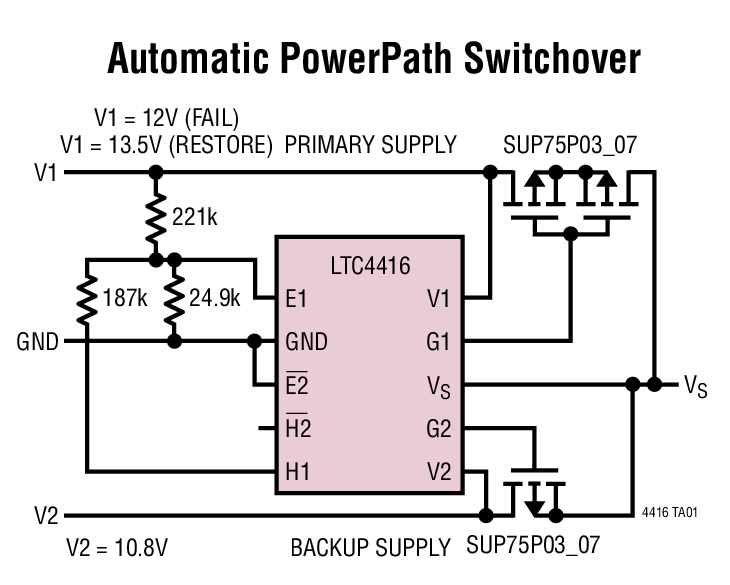

LTC4416 - 典型应用图例：

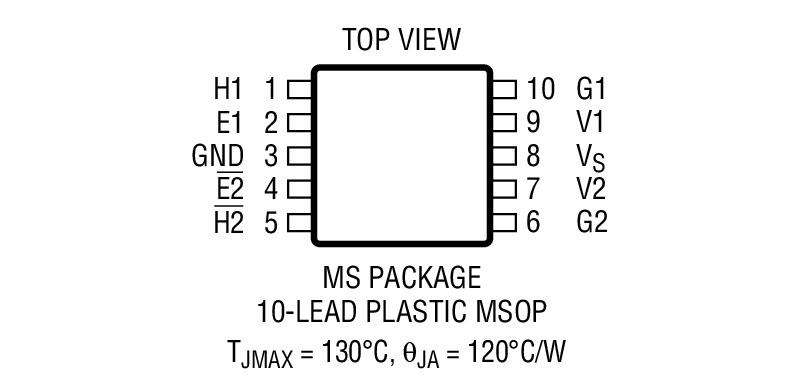

LTC4416 - 封装图解：

LINEAR凌力尔特芯片：

LTC4416 - LTC4416是用于大 PFET 的 36V、低损耗、双通道、PowerPath 控制器

LTC4416是LINEAR凌力尔特公司的一款PowerPath 控制器和理想二极管产品，LTC4416是LTC4416是用于大 PFET 的 36V、低损耗、双通道、PowerPath 控制器，本站介绍了LTC4416的封装应用图解、特点和优点、功能等，并给出了与LTC4416相关的LINEAR元器件型号供参考。

LTC4416 - LTC4416是用于大 PFET 的 36V、低损耗、双通道、PowerPath 控制器 - PowerPath 控制器和理想二极管 - 监视、控制和保护 - 凌力尔特

LTC4416 - 用于大 PFET 的 36V、低损耗、双通道、PowerPath 控制器

LTC4416 - 用于大 PFET 的 36V、低损耗、双通道、PowerPath 控制器 - Linear Technology（凌力尔特）

功能描述

LTC4416 / LTC4416-1 控制两组外部 P 沟道 MOSFET，以造就两种用于电源切换电路的近理想型二极管功能。这实现了多个电源的高效“或”操作，旨在延长电池的使用寿命和减少自发热。当导通时，MOSFET 两端的电压降通常为 25mV。对于那些采用了一个交流适配器或其它辅助电源的应用，当辅助电源接入时，负载将自动地与电池断接。

LTC4416 集成了两个具有软切换控制功能的互连电源通路 (PowerPathTM) 控制器。“软关断”型切换允许用户在两个不同的电压之间转换，而不会在输出电源中产生过大的电压欠冲 (即 VDROOP)。另外，LTC4416 / LTC4416-1 还包含一种“快速接通”功能，其可在正向输入电压超过 25mV 时大幅度地增加栅极驱动电流。当检测电压超过输入电压达 25mV 时，LTC4416 的“快速关断”功能被启用。LTC4416-1 在相同的情况下以及采用使能引脚选择了另一个外部 P沟道器件时实现快速关断。

LTC4416 的宽电源工作范围支持采用 1 至 8 节串联锂离子电池来提供工作电源。低静态电流 (每个通道为 35µA) 与负载电流无关。栅极驱动器包括一个用于 MOSFET 保护的内部电压箝位。

LTC4416 / LTC4416-1 采用扁平 10 引脚 MSOP 封装。

特点

专为驱动大和小 QG PFET 而特别设计

电源“或”二极管的非常低损耗型替代方案

宽工作电压范围：3.6V 至 36V

-40ºC 至 125ºC 工作温度范围

反向电池保护

DC 电源之间的自动切换

低静态电流：每个通道 35μA

负载均流

MOSFET 栅极保护箝位

高精度输入控制比较器用于设定切换门限点

漏极开路反馈点用于客户规定的迟滞控制

极少的外部组件

节省空间的 10 引脚 MSOP 封装

应用

高电流 PowerPath 开关

工业和汽车应用

不间断电源

逻辑控制型电源开关

后备电池系统

具有后备电池的应急系统

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC4416EMS-1#PBF	MS-10	E	$3.78	$2.45
LTC4416EMS-1#TRPBF	MS-10	E		$2.51
LTC4416EMS#PBF	MS-10	E	$3.78	$2.45
LTC4416EMS#TRPBF	MS-10	E		$2.51
LTC4416IMS-1	MS-10	I	$4.56	$2.95
LTC4416IMS-1#PBF	MS-10	I	$4.56	$2.95
LTC4416IMS-1#TRPBF	MS-10	I		$3.01
LTC4416IMS#PBF	MS-10	I	$4.56	$2.95
LTC4416IMS#TRPBF	MS-10	I		$3.01
