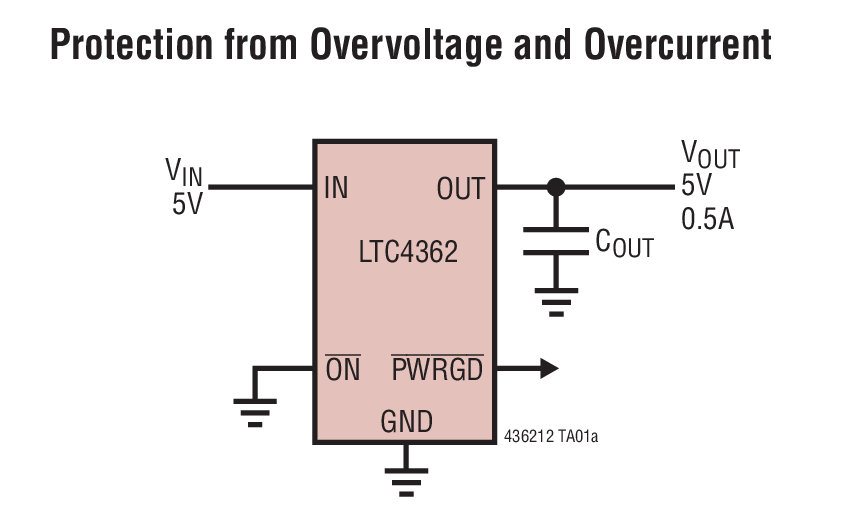

LTC4362-2典型应用图例一

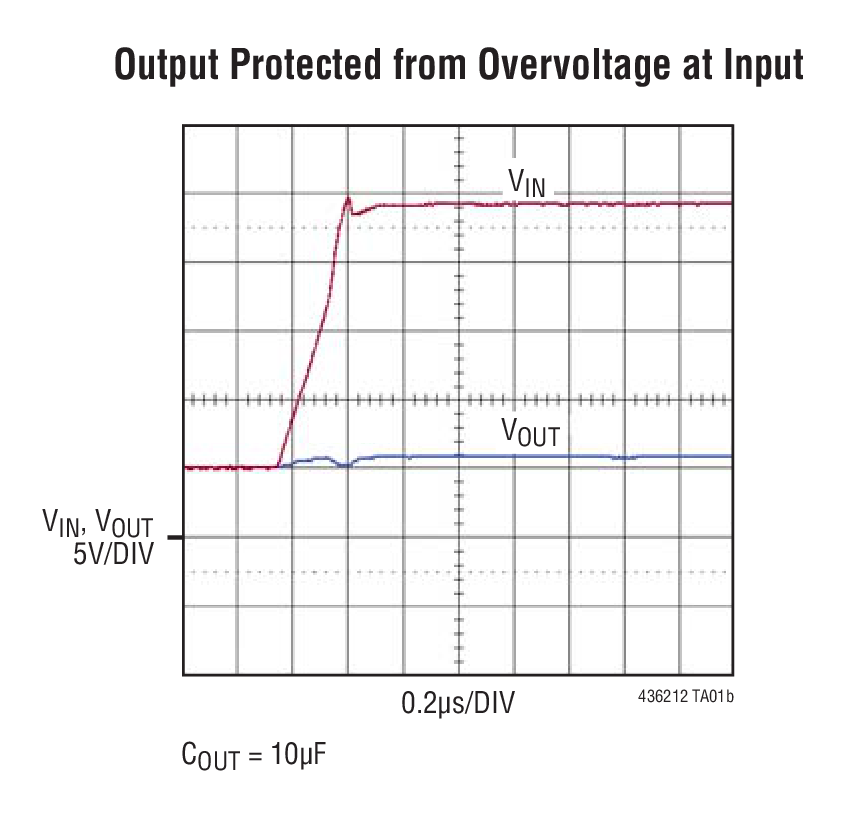

LTC4362-2典型应用图例二
LTC4362-2封装图解

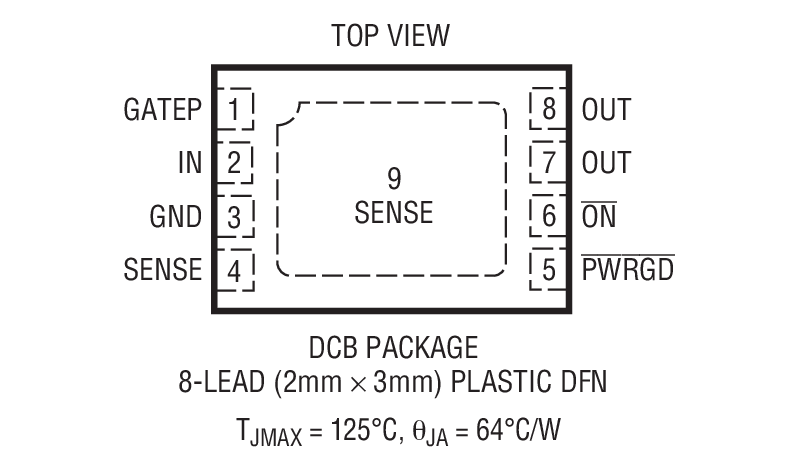

LTC4362-2封装图解一
LTC4362-2是1.2A 过压/过流保护器

LTC4362-2 - 1.2A 过压/过流保护器

LTC4362-1 / LTC4362-2 - 1.2A 过压/过流保护器 - Linear Technology(凌力尔特)

功能描述

LTC4362 单片式过压/过流保护控制器可保护 2.5V 至 5.5V 系统免遭输入电源过压的损坏。它专为具有多种电源选项 (包括墙上适配器、汽车电池适配器和 USB 端口) 的便携式设备而设计。

LTC4362 用于控制一个与输入电源串联的内部 40mΩ N 沟道 MOSFET。在过压瞬变期间,LTC4362 能在 1μs 的时间之内关断 MOSFET,从而将下游的组件与输入电源隔离开来。在大多数应用中,LTC4362 可安全地经受电感性电缆瞬变,而无需使用瞬态电压抑制器或其他外部组件。一个内部电流检测电阻器用于实现过流保护功能。

LTC4362 具有一种用于限制浪涌电流的延迟启动 (在插电时) 和受控型 dV/dt 斜坡上升功能。一个 PWRGD 引脚提供了针对 VIN 的电源良好监视功能。LTC4362 具有一种受控于 ON 引脚的软停机功能,并驱动一个任选的外部 P 沟道 MOSFET 以提供负电压保护。在一个过压情况之后,LTC4362 将在一个 130ms 的延迟之后自动重新起动。在一个过流情况之后,LTC4362-1 保持关断状态,而 LTC4362-2 将在一个 130ms 的延迟之后自动重新起动。

特点
  • 2.5V 至 5.5V 工作电压
  • 过压保护高达 28V
  • 内部 40mΩ N 沟道 MOSFET 和 31mΩ RSENSE
  • 对于大多数应用,雪崩额定 MOSFET 无需使用输入电容器或 TVS (瞬态电压抑制器)
  • <1μs 的过压关断时间,渐渐逐步地停机
  • 准确度为 2% 的 5.8V 过压门限
  • 准确度为 20% 的 1.5A 过流门限
  • 采用 ≧1μF COUT 时,输入可承受高达 ±25kV HBM ESD
  • 受控的上电 dV/dt 限制浪涌电流
  • 反向电压保护驱动器
  • 低电流停机模式
  • 在过流之后锁断 (LTC4362-1) 或自动重试 (LTC4362-2)
  • 采用 8 引脚 2mm x 3mm DFN 封装
  • 应用
  • USB 保护
  • 手持式计算机
  • 蜂窝电话/智能手机
  • MP3 / MP4 播放器
  • 数码相机
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC4362CDCB-1#PBF 2x3 DFN-8 C $2.29
    LTC4362CDCB-1#TRMPBF 2x3 DFN-8 C $2.29 $1.65
    LTC4362CDCB-1#TRPBF 2x3 DFN-8 C $2.29 $1.60
    LTC4362CDCB-2#PBF 2x3 DFN-8 C $2.29
    LTC4362CDCB-2#TRMPBF 2x3 DFN-8 C $2.29 $1.65
    LTC4362CDCB-2#TRPBF 2x3 DFN-8 C $2.29 $1.60
    LTC4362IDCB-1#PBF 2x3 DFN-8 I $2.51
    LTC4362IDCB-1#TRMPBF 2x3 DFN-8 I $2.51 $1.81
    LTC4362IDCB-1#TRPBF 2x3 DFN-8 I $2.51 $1.76
    LTC4362IDCB-2#PBF 2x3 DFN-8 I $2.51
    LTC4362IDCB-2#TRMPBF 2x3 DFN-8 I $2.51 $1.81
    LTC4362IDCB-2#TRPBF 2x3 DFN-8 I $2.51 $1.76
