当前位置:Linear公司 > > 凌力尔特芯片 >> LT1945
LT1945技术文档下载:
LT1945技术文档产品手册下载
LT1945 - 典型应用图例:

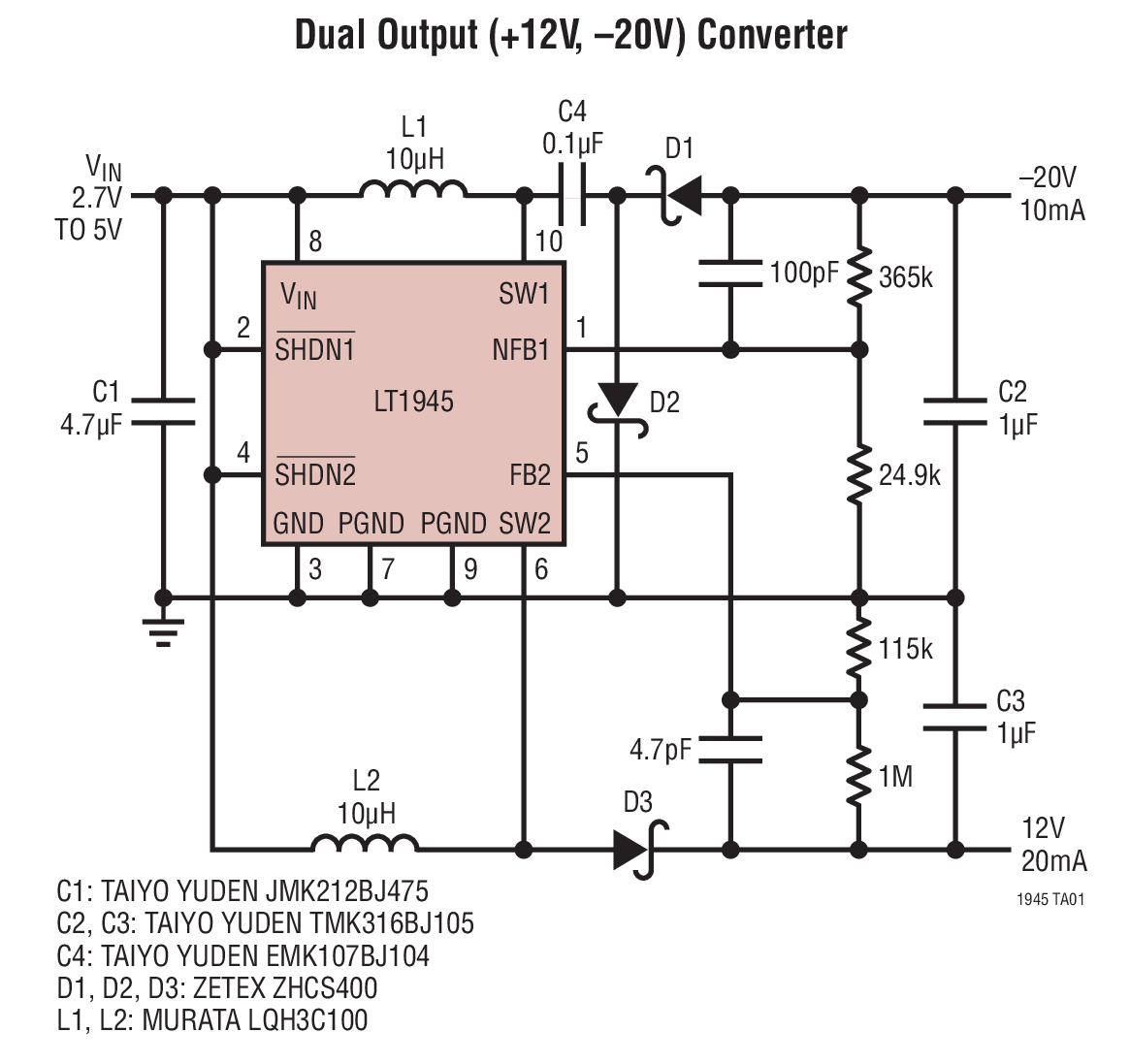

LT1945典型应用图例一
LT1945典型应用图例二
LT1945 - 封装图解:

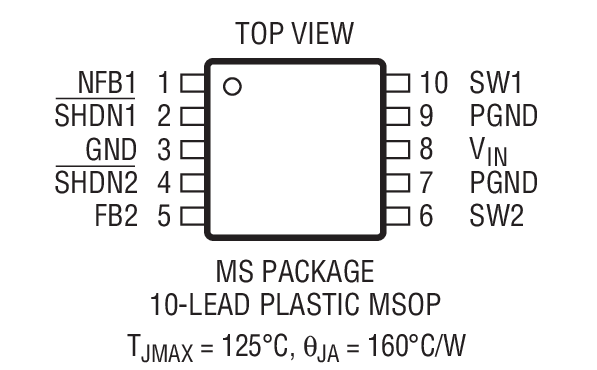

LT1945封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT1945介绍
LT1945 - LT1945是具有正输出和负输出的双通道、微功率 DC/DC 转换器

LT1945是Linear公司的一款负输出稳压器产品,LT1945是具有正输出和负输出的双通道、微功率 DC/DC 转换器,本站介绍了LT1945的封装应用图解、特点和优点、功能等,并给出了与LT1945相关的凌力尔特元器件型号供参考。

LT1945 - 具有正输出和负输出的双通道、微功率 DC/DC 转换器

LT1945 - 具有正输出和负输出的双通道、微功率 DC/DC 转换器 - Linear Technology(凌力尔特)

功能描述

LT1945 是一款双通道、微功率 DC/DC 转换器,采用 10 引脚 MSOP 封装。每个转换器均设计了一个 350mA 的电流限值和一个 1.2V 至 15V 的输入电压范围,从而使得 LT1945 成为众多应用的理想选择。两个转换器都具有一个仅 20μA 的静态电流 (在无负载条件下),并在停机模式中进一步减小至 0.5μA。该器件所运用的一种电流限制、固定关断时间控制方案节省了工作电流,因而在一个很宽的负载电流范围内实现了高效率。36V 开关使得能够在未采用昂贵变压器的情况下轻松地产生高达 ±34V 的高电压输出。LT1945 的低关断时间 (400ns) 允许使用纤巧、扁平的电感器和电容器,以在具空间节省意识的便携式应用中最大限度地缩减占板面积和成本。

特点
  • 能够产生经过良好调节的正输出和负输出
  • 低静态电流: 在运行模式中为 20μA (每个转换器) 在停机模式中 <1μA
  • 可在 VIN 低至 1.2V 的条件下正常运作
  • 低 VCESAT 开关:250mV (在 300mA)
  • 采用小型表面贴装元件
  • 高输出电压:达 ±34V
  • 纤巧型 10 引脚 MSOP 封装
  • 应用
  • 小型 TFT LCD 屏
  • 手持式计算机
  • 备份电池
  • 数码相机
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1945EMS MS-10 E $2.44 $2.06
    LT1945EMS#PBF MS-10 E $2.44 $2.06
    LT1945EMS#TR MS-10 E $2.12
    LT1945EMS#TRPBF MS-10 E $2.12
    LT1945IMS#PBF MS-10 I $3.39 $2.37
    LT1945IMS#TRPBF MS-10 I $2.43
