当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC3868
LTC3868技术文档下载：
LTC3868技术文档产品手册下载
LTC3868 - 典型应用图例：

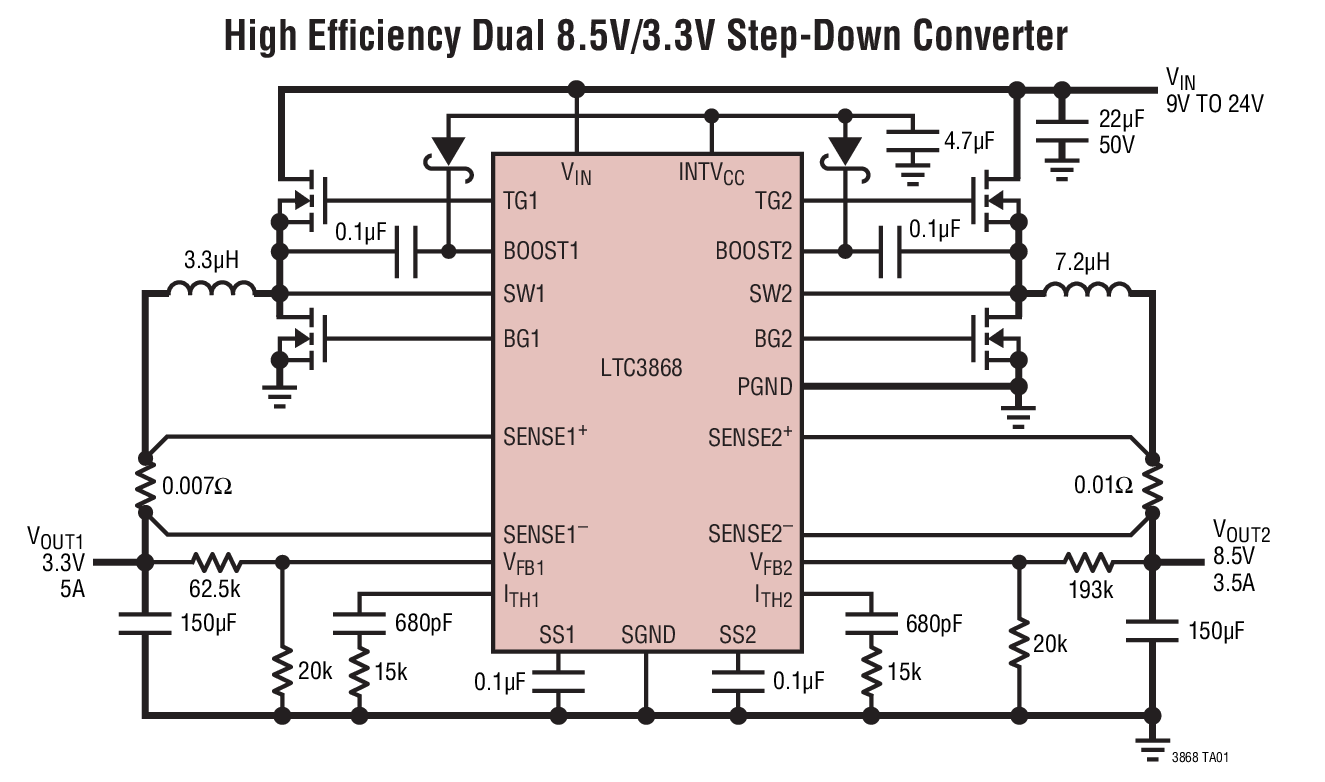

LTC3868典型应用图例一

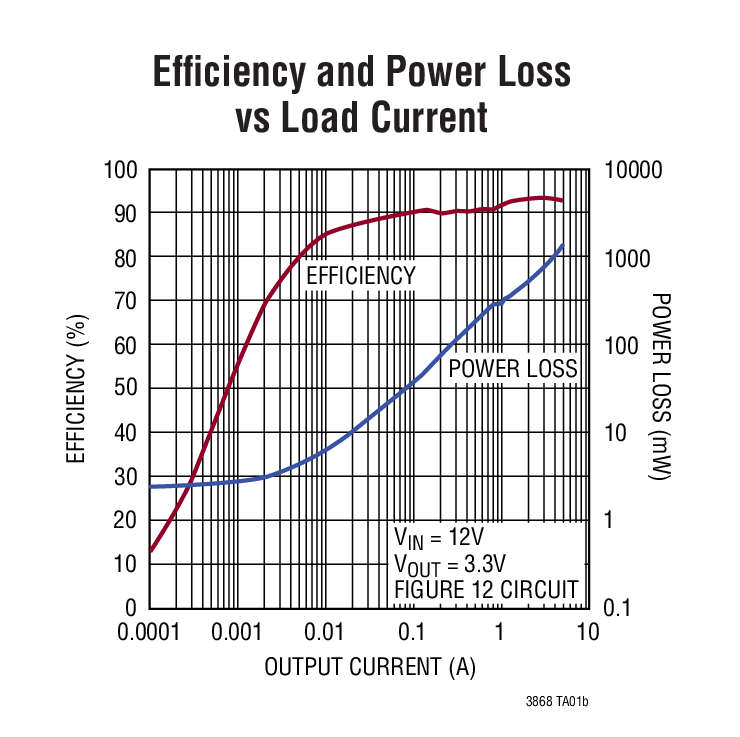

LTC3868典型应用图例二
LTC3868 - 封装图解：

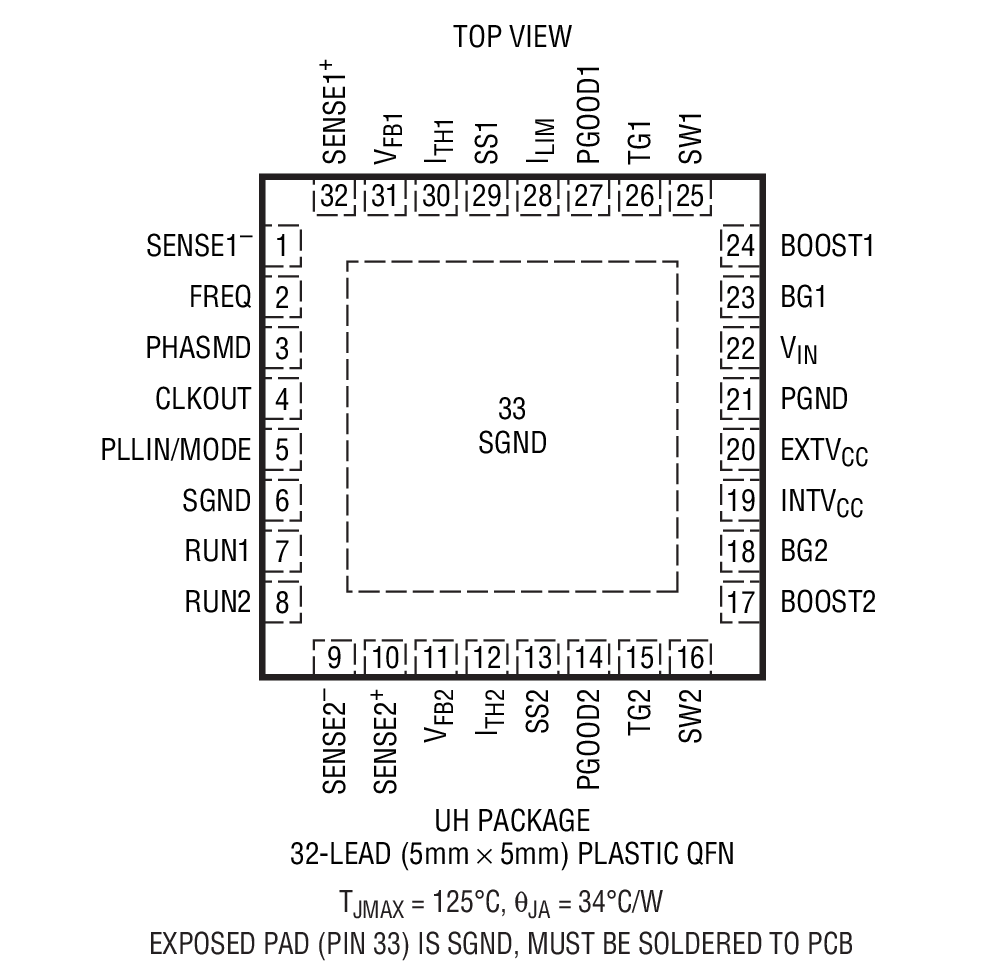

LTC3868封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3868介绍

LTC3868 - LTC3868是低 Iq、双通道、两相、同步降压型控制器

LTC3868是LINEAR凌力尔特公司的一款多输出降压产品，LTC3868是LTC3868是低 Iq、双通道、两相、同步降压型控制器，本站介绍了LTC3868的封装应用图解、特点和优点、功能等，并给出了与LTC3868相关的LINEAR元器件型号供参考。

LTC3868 - LTC3868是低 Iq、双通道、两相、同步降压型控制器 - 多输出降压 - 电源管理 - 凌力尔特

LTC3868 - 低 Iq、双通道、两相、同步降压型控制器

LTC3868 - 低 Iq、双通道、两相、同步降压型控制器 - Linear Technology（凌力尔特）

功能描述

LTC3868 是一款高性能、双通道、降压型开关稳压控制器，用于驱动全 N 沟道同步功率 MOSFET 级。一种恒定频率电流模式架构可提供一个高达 850kHz 的可锁相频率。通过使两个控制器输出异相运作，最大限度地降低了由于输入电容器 ESR 所引起的功率损耗和噪声。

170μA 的无负载静态电流延长了电池供电型系统的工作时间。OPTI-LOOP 补偿的运用能够在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。LTC3868 具有一个精准的 0.8V 基准和一个电源良好输出指示器。4V 至 24V 的宽输入电源范围囊括了众多的中间总线电压和电池化学组成。

用于每个控制器的独立软起动引脚负责在启动期间使输出电压斜坡上升。电流折返功能用于在短路情况下对 MOSFET 的热耗散加以限制。输出短路锁断功能用于在短路条件下对电路提供进一步的保护作用。

如需要采用有引线的 28 引脚 SSOP 封装，并具有固定电流限值和一个 PGOOD 输出，但不需相位调制或时钟输出，请查阅 LTC3868-1 的产品手册。

特点
  • 低工作 IQ：170μA (一个通道接通)
  • 宽输出电压范围：0.8V ≤ VOUT ≤ 14V
  • 宽 VIN 范围：4V 至 24V
  • RSENSE 或 DCR 电流检测
  • 异相控制器降低所需的输入电容和电源所引起的噪声
  • OPTI-LOOP 补偿最大限度地减小 COUT
  • 可锁相频率 (75kHz 至 850kHz)
  • 可编程固定频率 (50kHz 至 900kHz)
  • 在轻负载条件下可选择执行连续、脉冲跳跃或突发模式 (Burst Mode) 操作
  • 非常低压差操作：99% 占空比
  • 可调输出电压软起动
  • 电源良好输出电压监视器
  • 输出过压保护
  • 在短路期间提供输出锁断保护功能
  • 低停机 IQ：8μA
  • 内部 LDO 从 VIN 或 EXTVCC 给栅极驱动供电
  • 在启动期间没有电流折返
  • 小外形 5mm x 5mm QFN 封装
    • 应用
  • 笔记本电脑和掌上型电脑
  • 便携式仪器
  • 电池供电型数字设备
  • 分布式 DC 电源系统
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3868EUH#PBF 5x5 QFN-32 E $3.87 $2.71
    LTC3868EUH#TRPBF 5x5 QFN-32 E $2.77
    LTC3868IUH#PBF 5x5 QFN-32 I $4.20 $2.94
    LTC3868IUH#TRPBF 5x5 QFN-32 I $3.00
