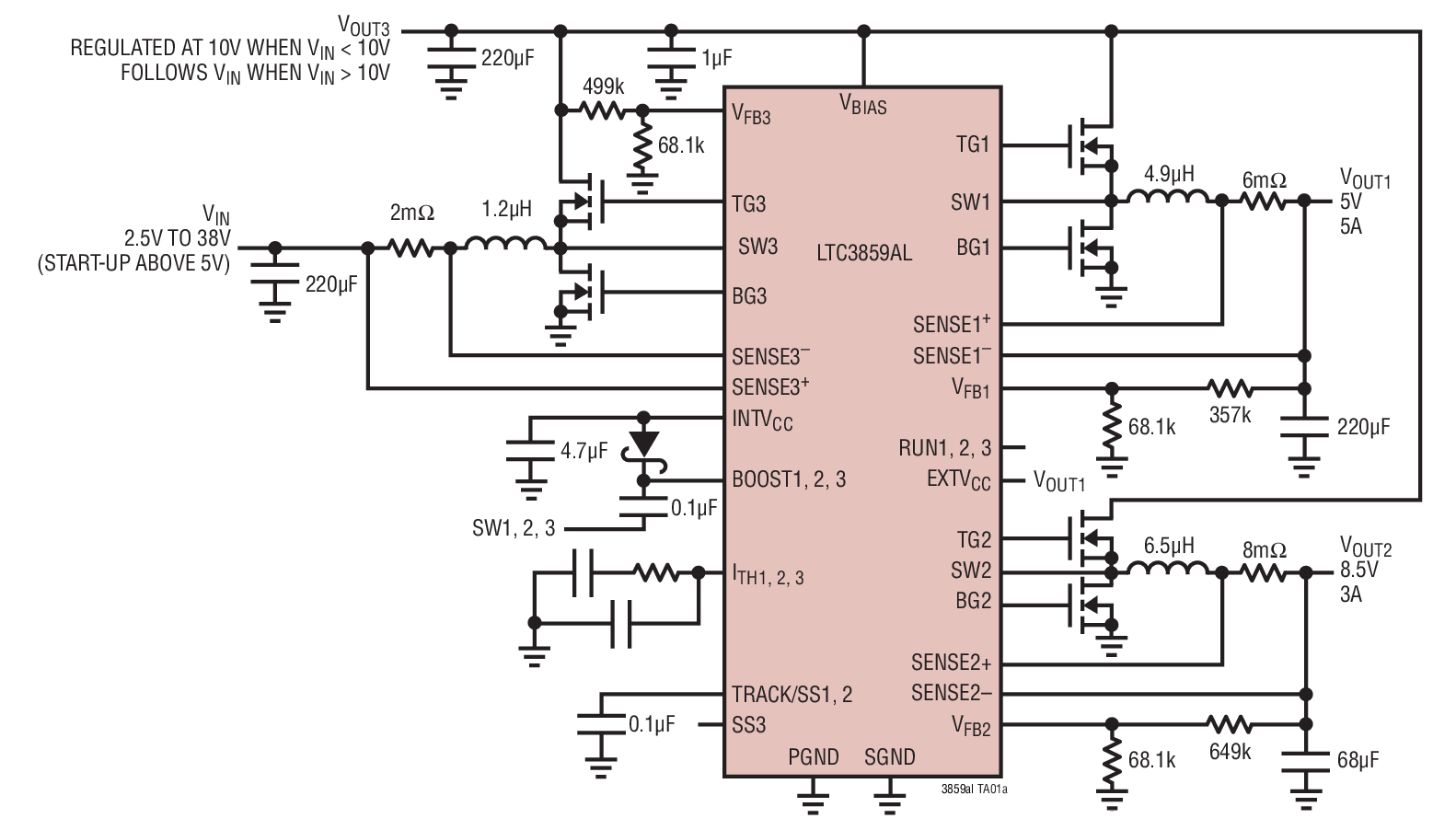

LTC3859AL典型应用图例一

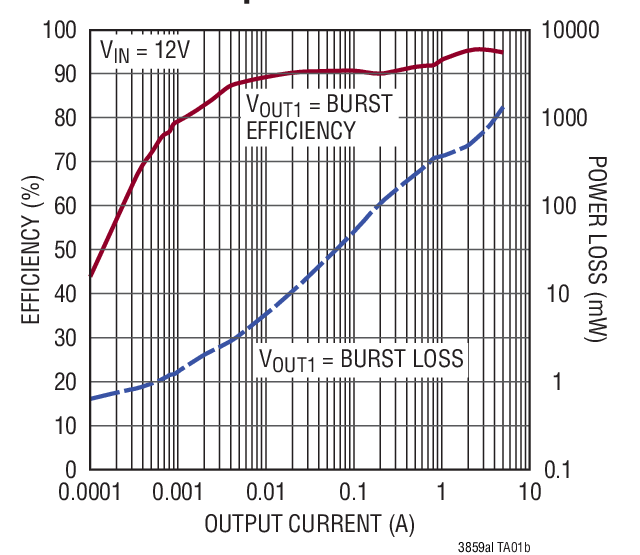

LTC3859AL典型应用图例二
LTC3859AL - 封装图解：

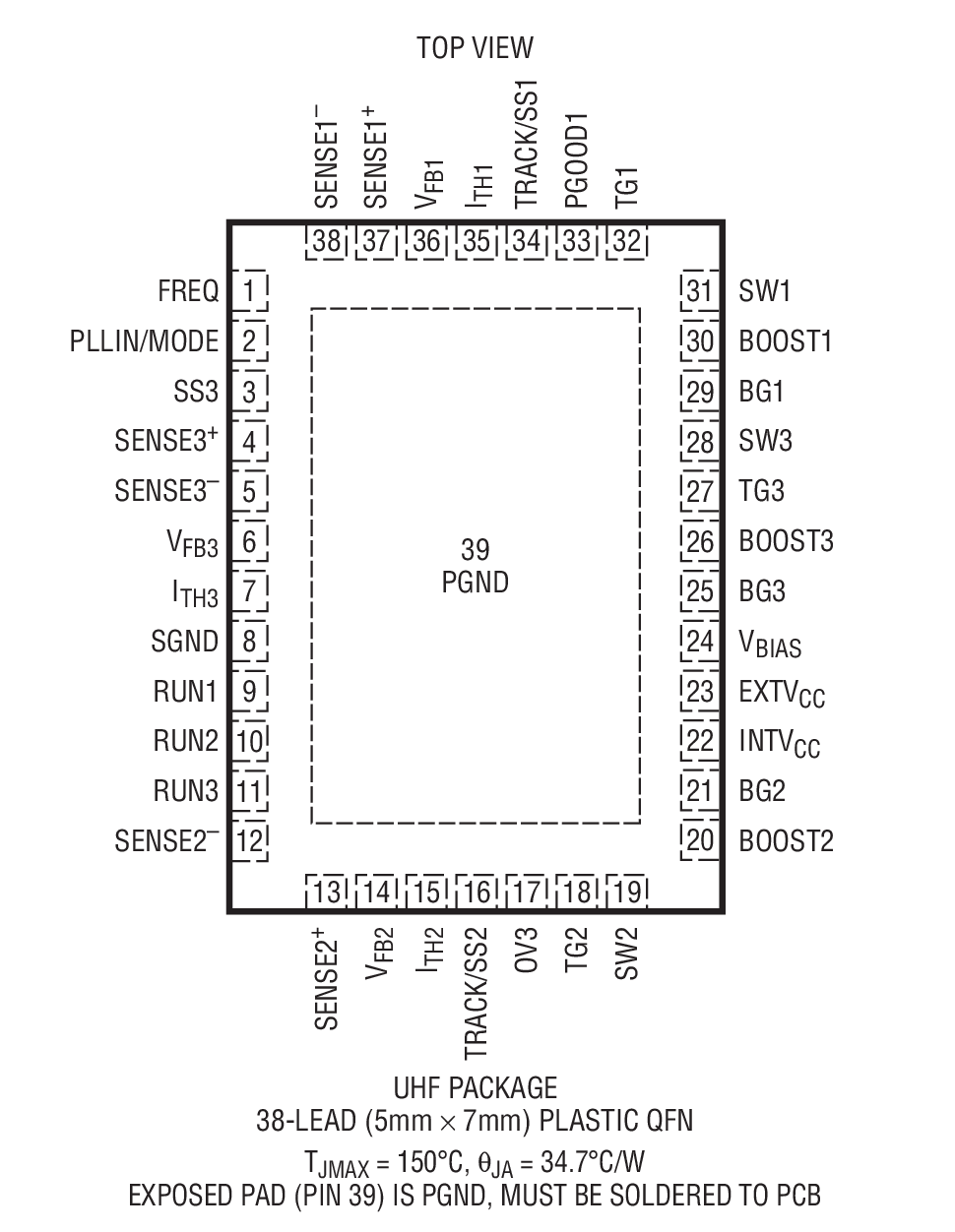

LTC3859AL封装图解一

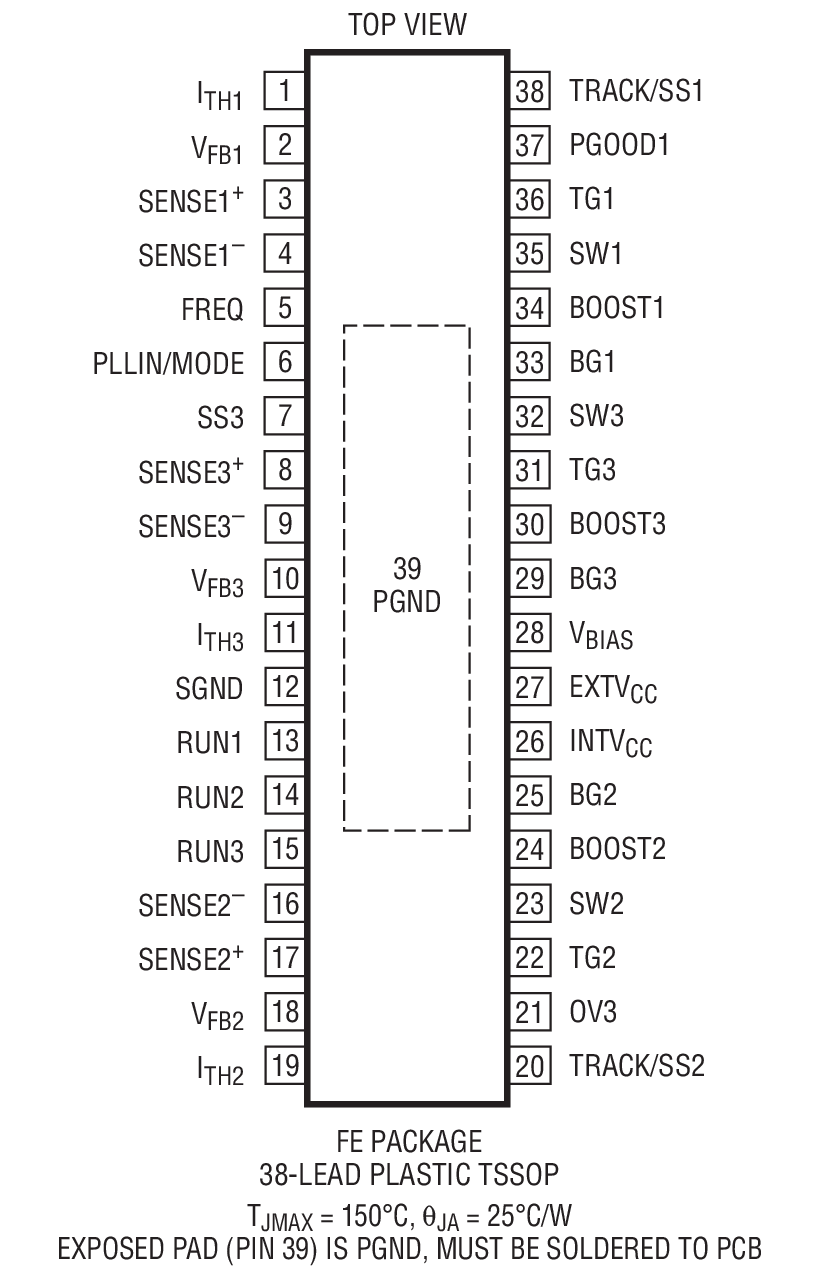

LTC3859AL封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3859AL介绍

LTC3859AL - LTC3859AL是具 28μA 突发模式 IQ 的三路输出、降压 / 降压 / 升压型同步控制器

LTC3859AL是LINEAR凌力尔特公司的一款多输出降压产品，LTC3859AL是LTC3859AL是具 28μA 突发模式 IQ 的三路输出、降压 / 降压 / 升压型同步控制器，本站介绍了LTC3859AL的封装应用图解、特点和优点、功能等，并给出了与LTC3859AL相关的LINEAR元器件型号供参考。

LTC3859AL - LTC3859AL是具 28μA 突发模式 IQ 的三路输出、降压 / 降压 / 升压型同步控制器 - 多输出降压 - 航天和严酷环境 - 凌力尔特

LTC3859AL - 具 28μA 突发模式 IQ 的三路输出、降压 / 降压 / 升压型同步控制器

LTC3859AL - 具 28μA 突发模式 IQ 的三路输出、降压 / 降压 / 升压型同步控制器 - Linear Technology（凌力尔特）

功能描述

LTC3859AL 是一款高性能、三路输出 (降压 / 降压 / 升压) 同步 DC/DC 开关稳压控制器，用于驱动全 N 沟道功率 MOSFET 级。恒定频率电流模式架构可提供高达 850kHz 的可锁相开关频率。LTC3859AL 可在一个 4.5V 至 38V 的宽输入电源范围内运作。当从升压型转换器的输出或另一个辅助电源来给 LTC3859AL 施加偏置时，该器件在启动之后将能够利用一个低至 2.5V 的输入电源正常运作。

28μA 的无负载静态电流延长了电池供电型系统的工作时间。OPTI-LOOP 补偿的运用使得能够在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。LTC3859AL 具有一个用于降压型转换器的精准 0.8V 基准、用于升压型转换器的 1.2V 基准和一个电源良好输出指示器。PLLIN/MODE 引脚负责在轻负载条件下选择执行突发模式操作、脉冲跳跃模式或连续电感器电流模式。

与 LTC3859 和 LTC3859A 相比，LTC3859AL 具有与它们完全兼容的引脚，但其突发模式操作 IQ 较低 (在一个通道接通时为 28μA)。

特点
  • 低工作 IQ：28μA (一个通道接通)
  • 双通道降压和单通道升压型同步控制器
  • 在冷车发动低至 2.5V 期间保持输出处于稳压状态
  • 宽偏置输入电压范围：4.5V 至 38V
  • 降压输出电压范围：0.8V ≤ VOUT ≤ 24V
  • 升压输出电压高达 60V
  • RSENSE 或 DCR 电流检测
  • 针对升压型同步 MOSFET 的 100% 占空比，即使在突发模式操作 (Burst Mode) 中也不例外
  • 可锁相频率 (75kHz 至 850kHz)
  • 可编程固定频率 (50kHz 至 900kHz)
  • 在轻负载条件下可选择执行连续、脉冲跳跃或低纹波突发模式操作
  • 非常低降压压差操作：99% 占空比
  • 可调输出电压软起动或跟踪
  • 低停机 IQ：10μA
  • 小外形 38 引脚 5mm x 7mm QFN 封装和 TSSOP 封装
    • 应用
  • 汽车中始终保持接通的系统和启动-停止系统
  • 电池供电式数字设备
  • 分布式 DC 电源系统
  • 多输出降压-升压应用
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3859ALEFE#PBF TSSOP-38 E $6.47 $4.53
    LTC3859ALEFE#TRPBF TSSOP-38 E $4.59
    LTC3859ALEUHF#PBF 5x7 QFN-38 E $6.22 $4.35
    LTC3859ALEUHF#TRPBF 5x7 QFN-38 E $4.41
    LTC3859ALHFE#PBF TSSOP-38 H $7.64 $5.35
    LTC3859ALHFE#TRPBF TSSOP-38 H $5.41
    LTC3859ALHUHF#PBF 5x7 QFN-38 H $7.40 $5.18
    LTC3859ALHUHF#TRPBF 5x7 QFN-38 H $5.24
    LTC3859ALIFE#PBF TSSOP-38 I $7.23 $5.06
    LTC3859ALIFE#TRPBF TSSOP-38 I $5.12
    LTC3859ALIUHF#PBF 5x7 QFN-38 I $6.97 $4.88
    LTC3859ALIUHF#TRPBF 5x7 QFN-38 I $4.94
    LTC3859ALMPFE#PBF TSSOP-38 MP $19.50 $13.65
    LTC3859ALMPFE#TRPBF TSSOP-38 MP $13.71
    LTC3859ALMPUHF#PBF 5x7 QFN-38 MP $18.83 $13.18
    LTC3859ALMPUHF#TRPBF 5x7 QFN-38 MP $13.24
