LTC3809-1技术文档下载:
LTC3809-1技术文档产品手册下载
LTC3809-1 - 典型应用图例:

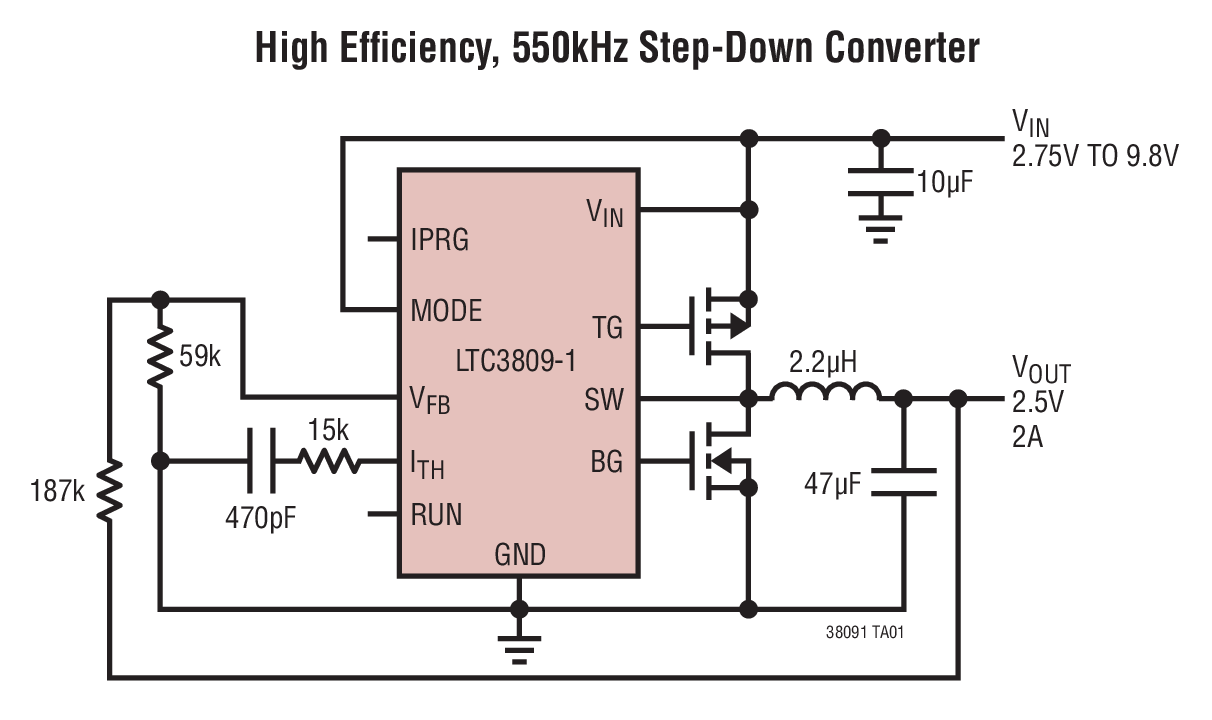

LTC3809-1典型应用图例一

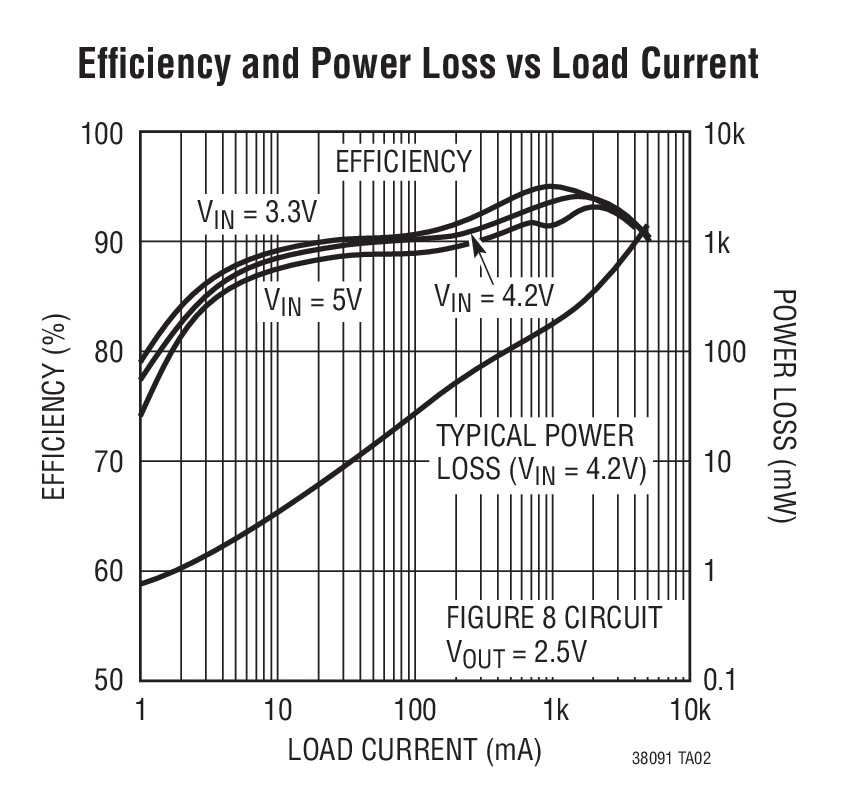

LTC3809-1典型应用图例二
LTC3809-1 - 封装图解:

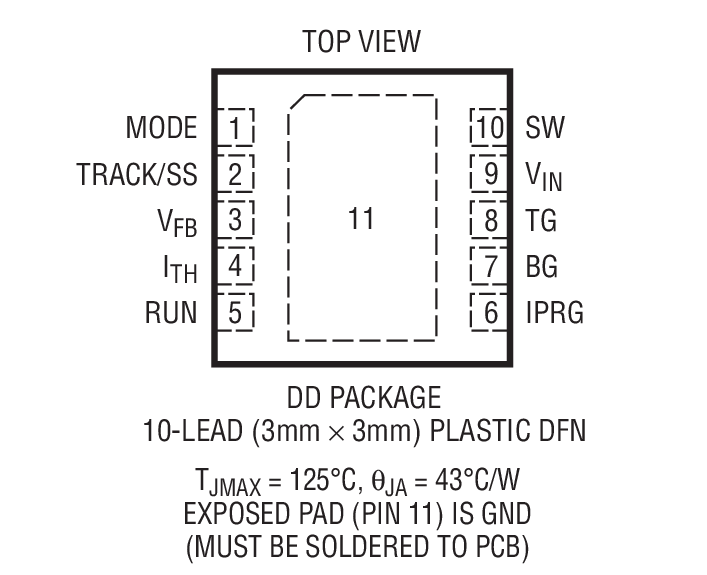

LTC3809-1封装图解一

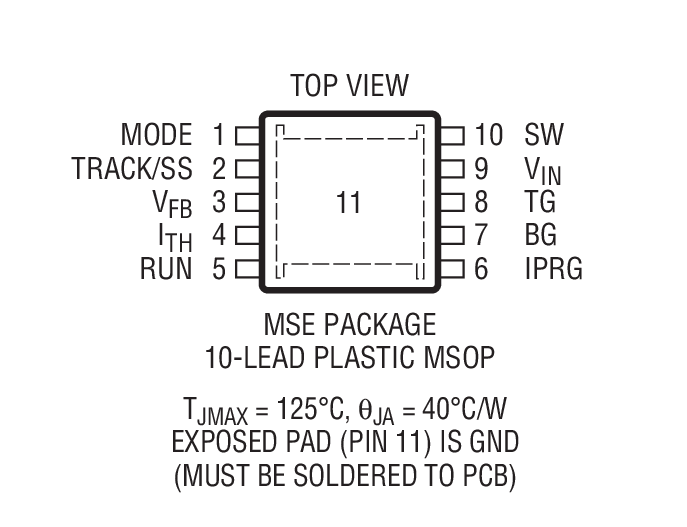

LTC3809-1封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC3809-1介绍
LTC3809-1 - LTC3809-1是具输出跟踪功能的 No Rsense、低输入电压、同步 DC/DC 控制器

LTC3809-1是Linear公司的一款外部开关电源控制器产品,LTC3809-1是具输出跟踪功能的 No Rsense、低输入电压、同步 DC/DC 控制器,本站介绍了LTC3809-1的封装应用图解、特点和优点、功能等,并给出了与LTC3809-1相关的凌力尔特元器件型号供参考。

LTC3809-1 - 具输出跟踪功能的 No Rsense、低输入电压、同步 DC/DC 控制器

LTC3809-1 - 具输出跟踪功能的 No Rsense、低输入电压、同步 DC/DC 控制器 - Linear Technology(凌力尔特)

功能描述

LTC3809-1 是一款同步降压型开关稳压控制器,可利用极少的外部元件来驱动外部互补型功率 MOSFET。恒定频率电流模式架构和 MOSFETVDS检测免除了增设一个电流检测电阻器的需要,并改善了效率。

任选的突发模式操作在轻负载条件下实现了高效率。100% 占空比提供了低压差操作,从而延长了电池供电型系统的工作时间。当 MODE 引脚被拉至低电平时,突发模式操作被停用,旨在降低噪声和 RF 干扰。

LTC3809-1 可提供重合或比例式输出电压跟踪功能。开关频率固定于 550kHz。故障保护功能由一个过压比较器和一个短路电流限制比较器来提供。

LTC3809-1 采用占板面积小巧和耐热增强型 DFN 和 10 引脚 MSOP 封装。

特点
  • 可编程输出电压跟踪
  • 无需电流检测电阻器
  • 旨在实现卓越的电压和负载瞬态响应的恒定频率电流模式操作
  • 宽 VIN 范围:2.75V 至 9.8V
  • 宽 VOUT 范围:0.6V 至 VIN
  • 0.6V ±1.5% 基准
  • 低压差操作:100% 占空比
  • 可选的突发模式 (Burst Mode) /脉冲跳跃/强制连续操作
  • 辅助绕组调节
  • 内部软起动电路
  • 可选的最大峰值电流检测门限
  • 输出过压保护
  • 微功率停机:IQ = 9μA
  • 纤巧的耐热增强型无引线 (3mm x 3mm) DFN 或 10 引脚 MSOP 封装
  • 应用
  • 单节或两节锂离子电池供电型设备
  • 笔记本电脑和掌上型电脑、PDA
  • 便携式仪器
  • 分布式 DC 电源系统
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3809EDD-1 3x3 DFN-10 E $3.57 $2.50
    LTC3809EDD-1#PBF 3x3 DFN-10 E $3.57 $2.50
    LTC3809EDD-1#TR 3x3 DFN-10 E $2.60
    LTC3809EDD-1#TRPBF 3x3 DFN-10 E $2.60
    LTC3809EMSE-1 MS-10E E $3.57 $2.50
    LTC3809EMSE-1#PBF MS-10E E $3.57 $2.50
    LTC3809EMSE-1#TR MS-10E E $2.56
    LTC3809EMSE-1#TRPBF MS-10E E $2.56
    LTC3809IDD-1#PBF 3x3 DFN-10 I $3.70 $2.59
    LTC3809IDD-1#TRPBF 3x3 DFN-10 I $3.05
    LTC3809IMSE-1#PBF MS-10E I $3.70 $2.59
    LTC3809IMSE-1#TRPBF MS-10E I $3.05
