当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC2284
LTC2284技术文档下载：
LTC2284技术文档产品手册下载
LTC2284 - 典型应用图例：

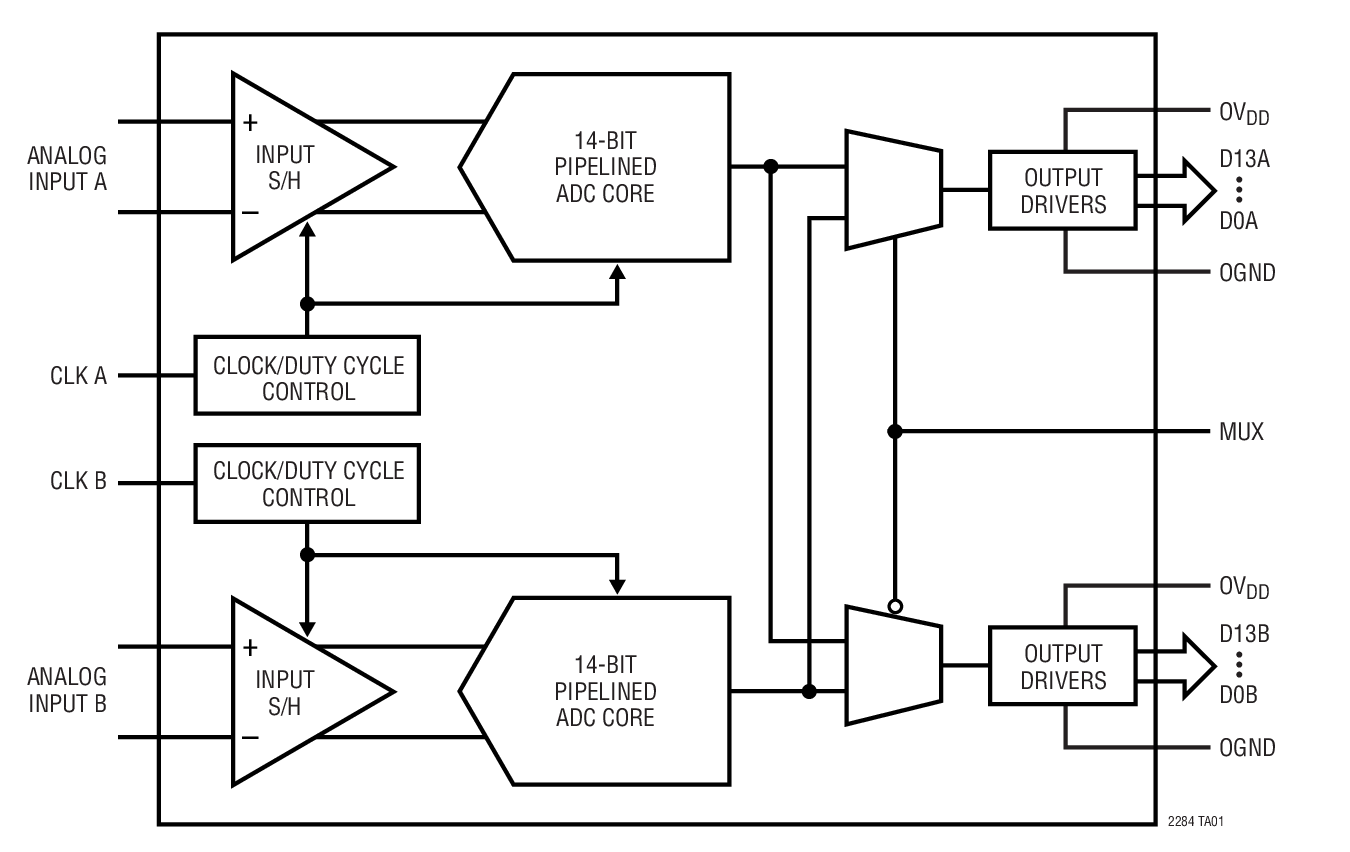

LTC2284典型应用图例一

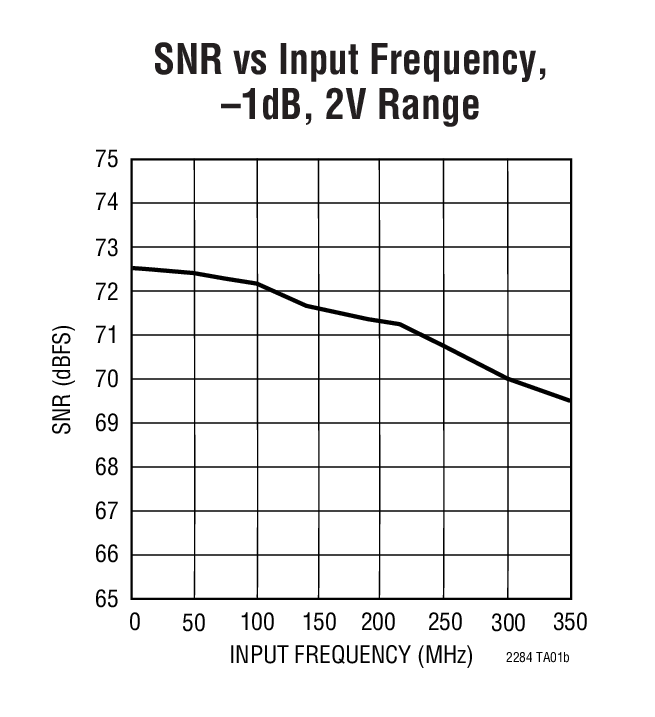

LTC2284典型应用图例二
LTC2284 - 封装图解：

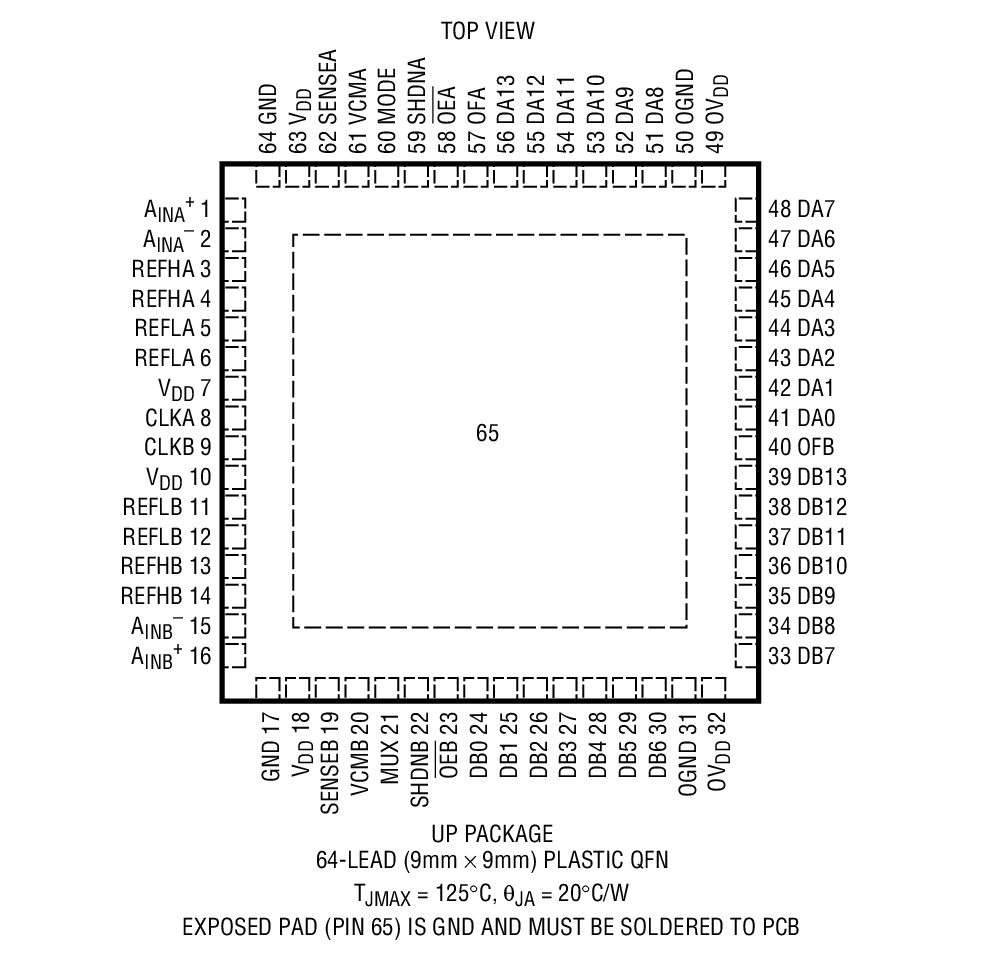

LTC2284封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2284介绍

LTC2284 - LTC2284是双通道 14 位、105Msps 低功率 3V ADC

LTC2284是LINEAR凌力尔特公司的一款高速 ADC产品，LTC2284是LTC2284是双通道 14 位、105Msps 低功率 3V ADC，本站介绍了LTC2284的封装应用图解、特点和优点、功能等，并给出了与LTC2284相关的LINEAR元器件型号供参考。

LTC2284 - LTC2284是双通道 14 位、105Msps 低功率 3V ADC - 高速 ADC - 数据转换 - 凌力尔特

LTC2284 - 双通道 14 位、105Msps 低功率 3V ADC

LTC2284 - 双通道 14 位、105Msps 低功率 3V ADC - Linear Technology（凌力尔特）

功能描述

The LTC2284 is a 14-bit 105Msps, low power dual 3V A/D converter designed for digitizing high frequency, wide dynamic range signals. The LTC2284 is perfect for demanding imaging and communications applications with AC performance that includes 72.4dB SNR and 85dB SFDR for signals at the Nyquist frequency.

Typical DC specs include ±1.5LSB INL, ±0.6LSB DNL. The transition noise is a low 1.3LSBRMS.

A single 3V supply allows low power operation. A separate output supply allows the outputs to drive 0.5V to 3.6V logic.

A single-ended CLK input controls converter operation. An optional clock duty cycle stabilizer allows high performance at full speed for a wide range of clock duty cycles.

特点
  • Integrated Dual 14-Bit ADCs
  • Sample Rate: 105Msps
  • Single 3V Supply (2.85V to 3.4V)
  • Low Power: 540mW
  • 72.4dB SNR, 88dB SFDR
  • 110dB Channel Isolation at 100MHz
  • Flexible Input: 1VP-P to 2VP-P Range
  • 575MHz Full Power Bandwidth S/H
  • Clock Duty Cycle Stabilizer
  • Shutdown and Nap Modes
  • Pin Compatible Family??105Msps: LTC2282 (12-Bit), LTC2284 (14-Bit)??80Msps: LTC2294 (12-Bit), LTC2299 (14-Bit)??65Msps: LTC2293 (12-Bit), LTC2298 (14-Bit)??40Msps: LTC2292 (12-Bit), LTC2297 (14-Bit)??25Msps: LTC2291 (12-Bit), LTC2296 (14-Bit)??10Msps: LTC2290 (12-Bit), LTC2295 (14-Bit)
  • 64-Pin (9mm × 9mm) QFN Package
    • 应用
  • Wireless and Wired Broadband Communication
  • Imaging Systems
  • Spectral Analysis
  • Portable Instrumentation
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2284CUP 9x9 QFN-64 C $87.86 $61.50
    LTC2284CUP#PBF 9x9 QFN-64 C $87.86 $61.50
    LTC2284CUP#TR 9x9 QFN-64 C $61.60
    LTC2284CUP#TRPBF 9x9 QFN-64 C $61.60
    LTC2284IUP 9x9 QFN-64 I $105.43 $73.80
    LTC2284IUP#PBF 9x9 QFN-64 I $105.43 $73.80
    LTC2284IUP#TR 9x9 QFN-64 I $73.90
    LTC2284IUP#TRPBF 9x9 QFN-64 I $73.90
