LTC3528-2 - 采用 2mm x 3mm DFN 封装的 1A、2MHz 同步升压型 DC/DC 转换器

LTC3528-2 - 采用 2mm x 3mm DFN 封装的 1A、2MHz 同步升压型 DC/DC 转换器 - Linear Technology（凌力尔特）

功能描述

LTC3528-2 是一款具输出断接功能的同步、固定频率升压型 DC/DC 转换器。由于采用了高效率同步整流和 700mV 的启动电压，而且一旦起动之后就能够在低至 500mV 的电压条件下运作，因而延长了单节或多节电池供电型产品的运行时间。

2MHz 的开关频率允许采用纤巧、扁平的电感器和陶瓷电容器，从而最大限度地缩减了解决方案的占板面积。电流模式 PWM 采取的是内部补偿，因而简化了设计过程。LTC3528-2 在轻负载条件下执行突发模式操作。抗振铃控制电路通过在断续操作模式中对电感器进行阻尼来降低 EMI。其他的特点包括低停机电流、漏极开路电源良好输出、短路保护和热过载保护。

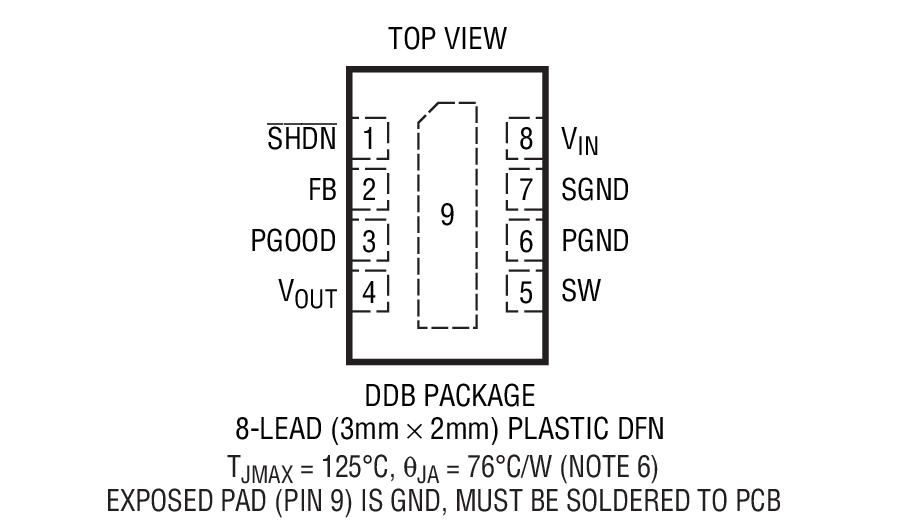

LTC3528B-2 采用 8 引脚 2mm x 3mm x 0.75mm DFN 封装。

特点

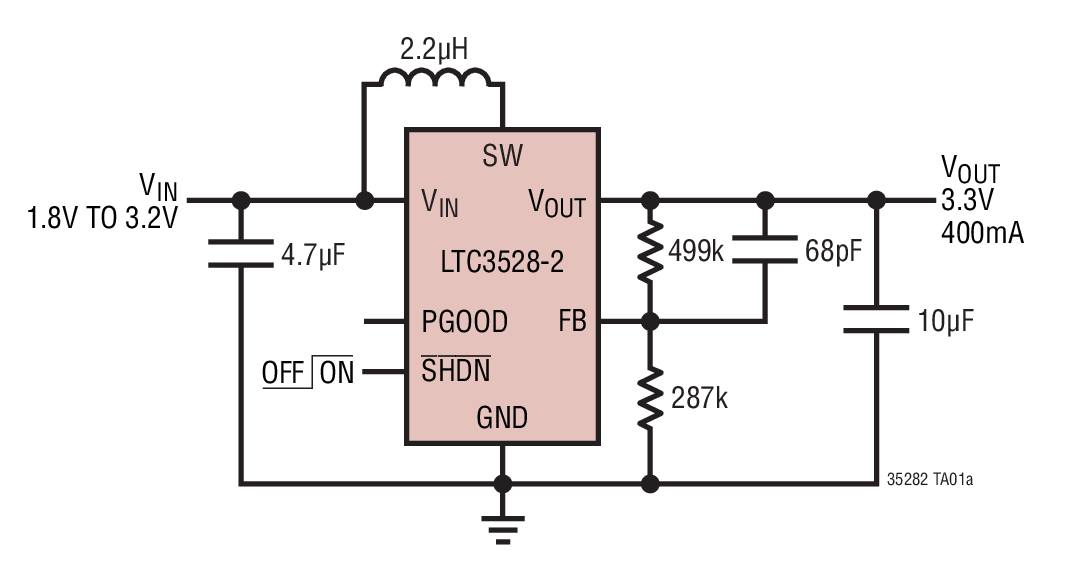

可从单节碱性 / 镍氢电池提供 3.3V/200mA 输出，或者从两节电池提供 3.3V/400mA 输出

VIN 启动电压：700mV

0.50V 至 5.5V 输入电压范围

1.6V 至 5.25V VOUT 范围

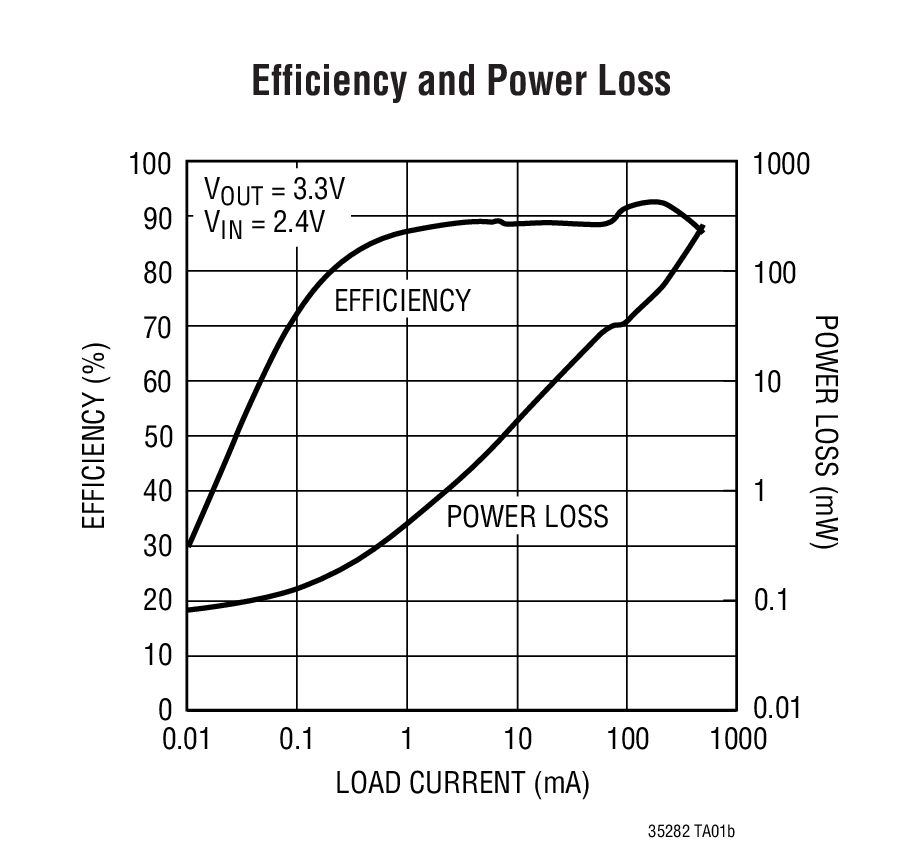

效率高达 94%

输出断接

2MHz 固定频率操作

可在 VIN > VOUT 的条件下操作

集成软起动

具内部补偿的电流模式控制

具 12μA 静态电流的突发模式 (Burst Mode) 操作
